Abricht-Dickenhobelmaschine AD 941
Standard Ausstattung
- Hobelwelle mit 410 mm Abricht-Hobelbreite und 404 mm Dicken-Hobelbreite
- zuführender Abrichttisch mit Tischlänge 1080 mm
- Abrichtanschlag mit Lineal 1300 x 170 mm
- Abrichtschutz EURO Standard
- 2-Messer-Felder-Systemhobelwelle
- Digitalanzeige für Dickenhöhe in mm
- 2-Stufen-Synchronvorschubgetriebe 6+12 m/min
Optionale Ausstattung
- Stern-Dreieck-Start
- Schaltkontakt zur Ansteuerung einer Absaugung
- 3-Phasen-CEE-Kupplung
- Schwenkbarer Hilfsanschlag für schmale Werkstücke
- Abrichtschutz EURO Komfort
- 4-Messer-Felder-Systemhobelwelle
- 4-Messer-Streifenmesser-Hobelwelle
- 3-Messer-TERSA-Systemhobelwelle
- Silent-POWER Spiralmesser Hobelwelle
- Digitalanzeige für Dickenhöhe in Zoll
- Elektrische Höhenverstellung und Digitalanzeige am Dickentisch
- Fahreinrichtung
- Koppelsystem für Tischverlängerung
Perfekt gehobelte Oberflächen, höchste Zuverlässigkeit, Bedienkomfort der Extraklasse und beste Arbeitssicherheit
Technische Daten
- Abrichtanschlaglänge
- 1.300 mm x 170 mm
- Abrichttischlänge
- 2.200 mm
- Absauganschluss
- 120 mm
- Gewicht [kg]
- 580 kg
- Hobelbreite
- 410 mm (Abricht)/ 404 mm (Dicken)
- Hobelwelle
- 2-Messer-Felder-Systemhobelwelle
- Anz. Hobelmesser
- 2
- Dickenhöhe
- 3 mm - 250 mm
- Dickenhöhenverstellung
- manuell
- Vorschubgetriebe
- 2-Stufen-Synchronvorschubgetriebe 6+12 m/min
- Zubehör/Sonstiges
- Abrichtschutz EURO Standard
- Motorleistung
- 4,0 PS (3,0 kW)
- Motorspannung
- 400 V (50Hz)
- Spanabnahme
- 5 mm
Downloads
Produktsicherheit
Merkmale & Infos
Die AD 941 Abricht-Dickenhobelmaschine mit 410 mm Hobelbreite
Mit technologisch ausgereiften Detaillösungen, innovativen Bedienkonzepten und klarem Maschinendesign begeistern die Abrichthobelmaschine A 941 und die Abricht-Dickenhobelmaschine AD 941 Holzbearbeiter auf der ganzen Welt. Perfekt gehobelte Oberflächen, höchste Zuverlässigkeit, Bedienkomfort der Extraklasse und beste Arbeitssicherheit – die Hobelmaschinen aus Österreich erfüllen alle Anforderungen für perfekte Holzbearbeitung.
Die Vorteile auf einen Blick:
- Federngestütztes, synchrones Aufklappen der dualen Abrichttische
- Minimaler Platzbedarf durch optimierten Fügeanschlag
- Der neue Felder-Abrichtschutz: Höchste Arbeitssicherheit bei bestem Bedienkomfort
- Leicht ablesbare, optimal in den Maschinenständer integrierte Spanabnahmeskala
- Auf Wunsch: „Power-Drive“ Dickentischsteuerung – zehntelmillimetergenau auf Knopfdruck
- Bereit für höchste Belastungen: 4-Säulen-Dickentischführung
- Die Felder System-Hobelwelle, seit Jahrzehnten ein Garant für perfekte Hobelergebnisse
- Halbierung der Lärmbelastung mit der innovativen Silent-Power® Spiralmesser-Hobelwelle
Highlights
- Hobelbreite: 410 mm
- Abrichttischlänge: 2200 mm (4000 mm)
- Hobelwelle: Selbsteinstellende Hobelmesser; Silent-Power® Spiralmesser-Hobelwelle (Option)
- Dickenhöhe: 3–254 mm
- Vorschubgeschwindigkeit: 6 + 12 m/min
- Dickentischsteuerung: „Power-Drive“ (Option)
Details & Zubehör
Lange, massiv verrippte Abrichttische aus Grauguss sorgen für langlebige Zuverlässigkeit auch bei hohen Belastungen.

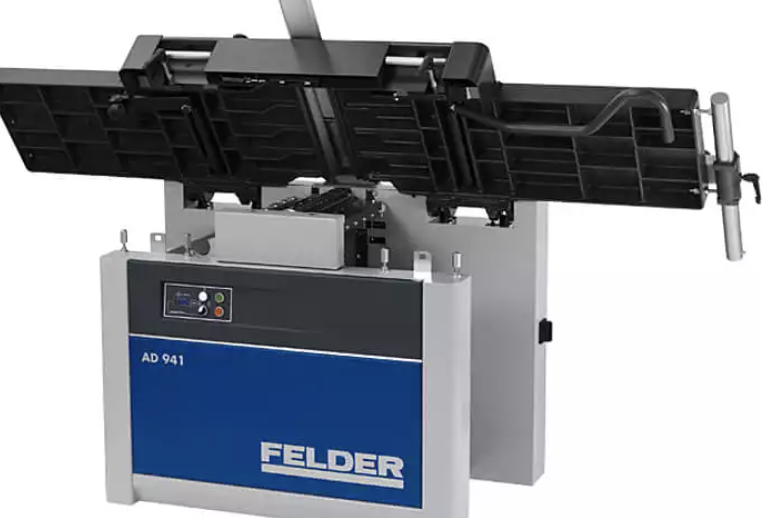

Das bewährte Felder Bedienkonzept reduziert den Umrüstaufwand von Abricht- zu Dickenhobelarbeiten auf ein Minimum. Das intuitive Tischklemmsystem ermöglicht Ihnen dabei das synchrone Entriegeln und Aufklappen der Abrichttische mit nur einer Handbewegung.

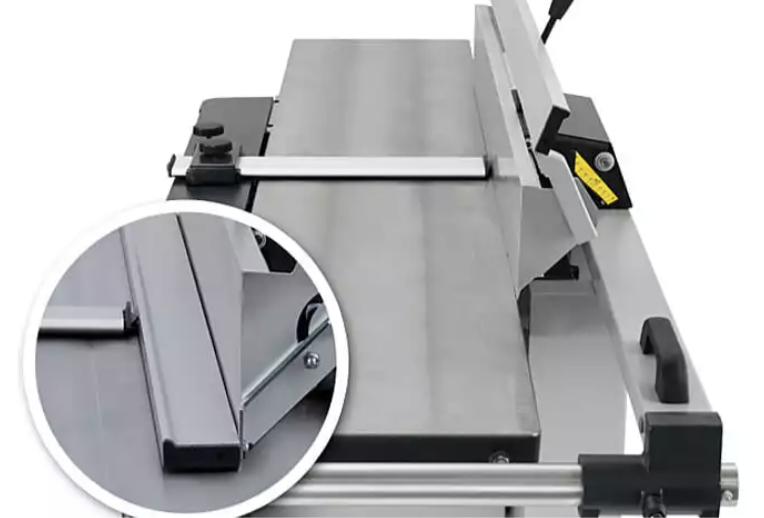

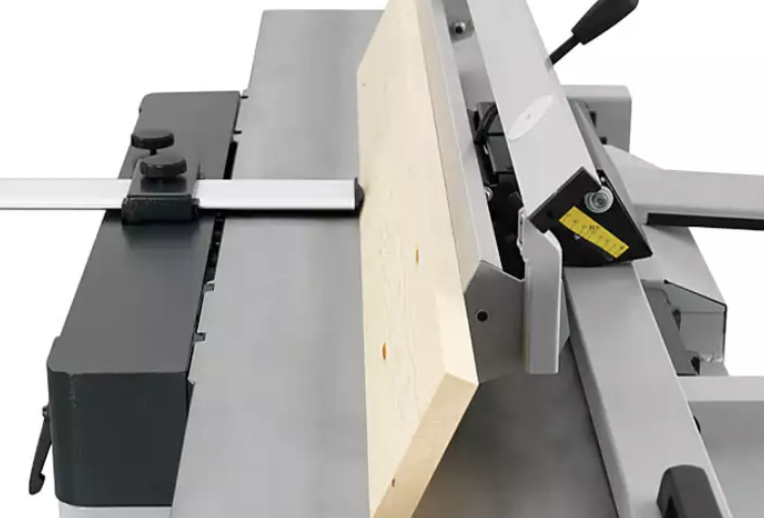

Stabil, exakt und Platzsparend – die innovative Konstruktion des Felder-Fügeanschlages ermöglicht Ihnen die Positionierung der Hobelmaschine direkt an Ihrer Werkstattwand, ohne dabei die Hobelbreite einzuschränken. Der Fügeanschlag ist von 90°–45° stufenlos schwenkbar, das Fügeanschlaglineal bleibt dabei immer auf Tischniveau.
Bei der Bearbeitung dünner und schmaler Werkstücke garantiert der neue, zuklappbare Hilfsanschlag am Fügelineal ein sicheres und komfortables Abrichthobeln.

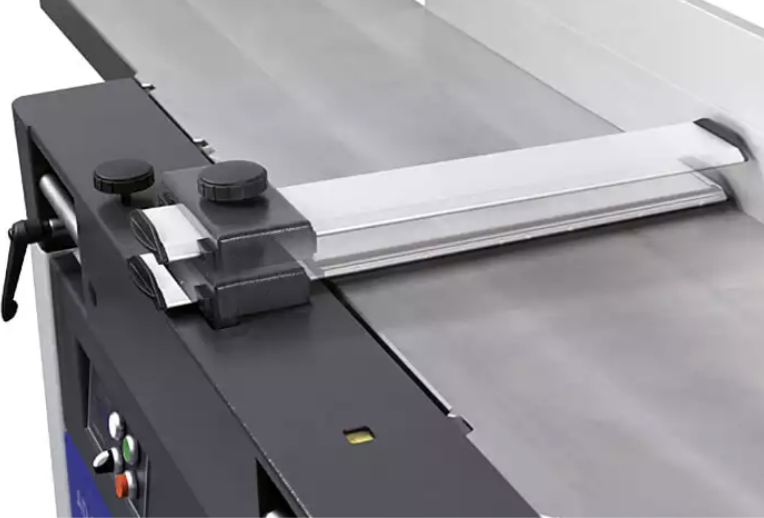

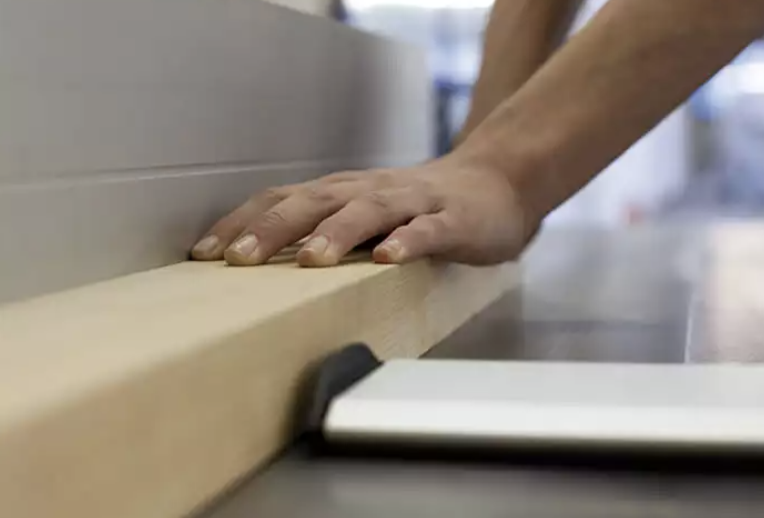

Höchstmögliche Arbeitssicherheit und maximaler Bedienkomfort Der platzsparend in den Maschinenständer integrierte Abrichtschutz stabilisiert das Werkstück bei Abricht- und Fügearbeiten.

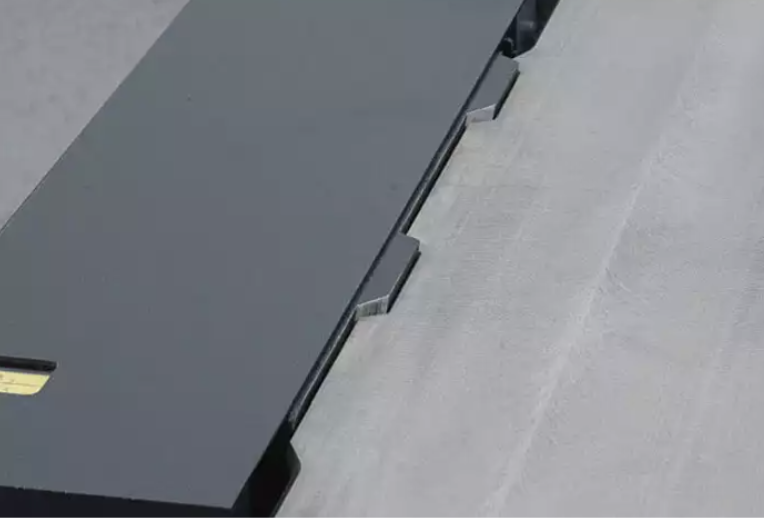

Das patentierte, formschlüssige Felder-Abrichttisch-Verstellsystem sorgt mittels Prismenführungen für höchste Verstellpräzision.

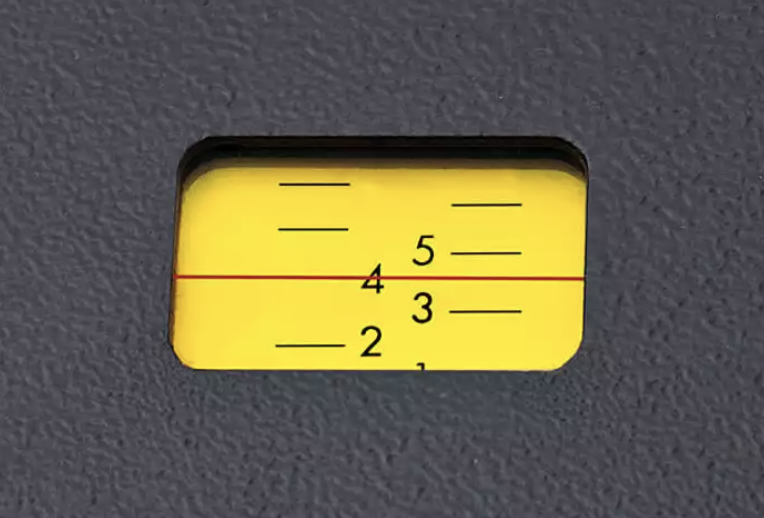

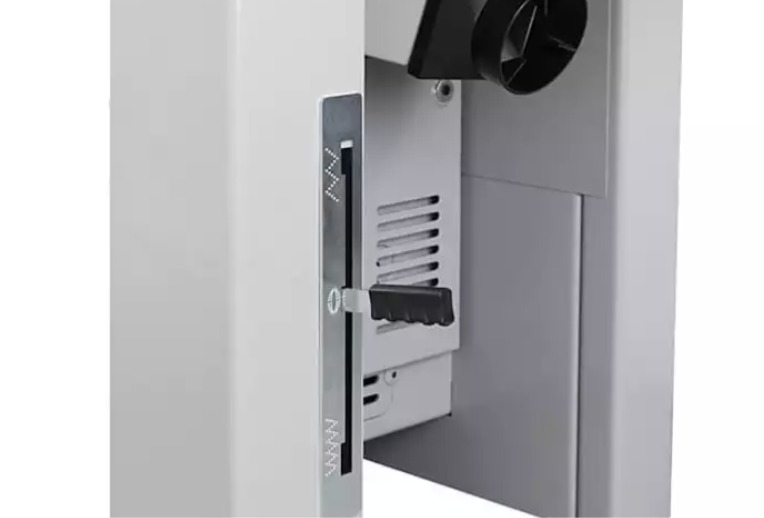

Die Spanabnahme lässt sich stufenlos bis 5 mm einstellen. An der integrierten Lupe können Sie die Einstellwerte präzise ablesen und erzielen so exakte Ergebnisse.
Mit dem neuen, ergonomisch geformten Spanabnahmehebel können Sie schnell und einfach die exakte Spanabnahme einstellen.

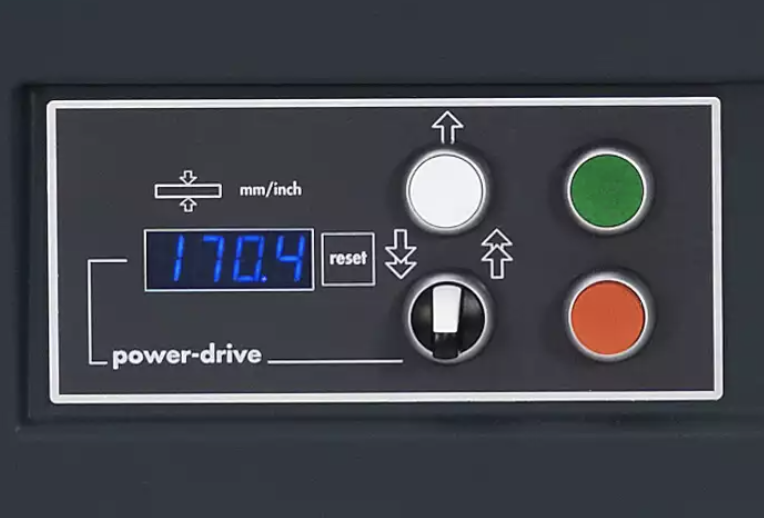

Die vollelektrische „Power-Drive“ Dickentisch-Steuerung bietet exakteste Einstell- und Wiederholgenauigkeit. Mit einem Drehknopf regeln Sie die Schnelleinstellung der Dickentisch-Höhe, die Feinjustierung erfolgt mittels Tastknopf. Am integrierten LED-Display lesen Sie einfach den aktuellen Ist-Wert ab.

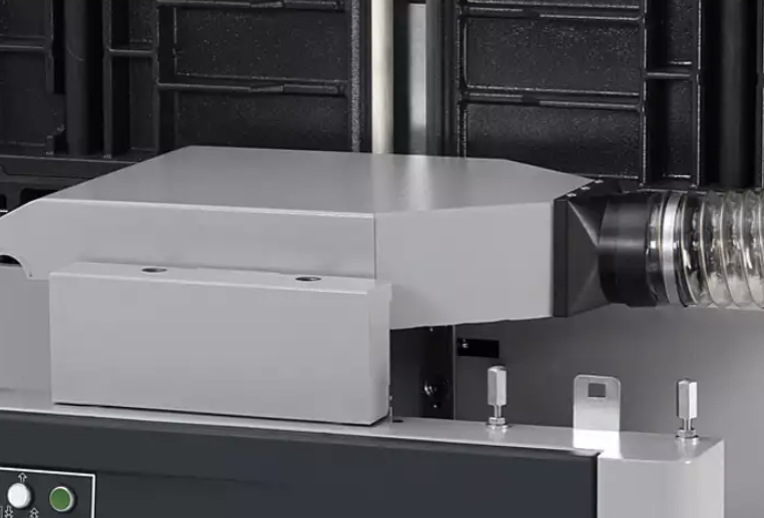

Die ablufttechnisch optimierte Späneabsaughaube sorgt mit großzügig gehaltenen Spanräumen für einen idealen Späneabtransport und saubere Arbeitstische.

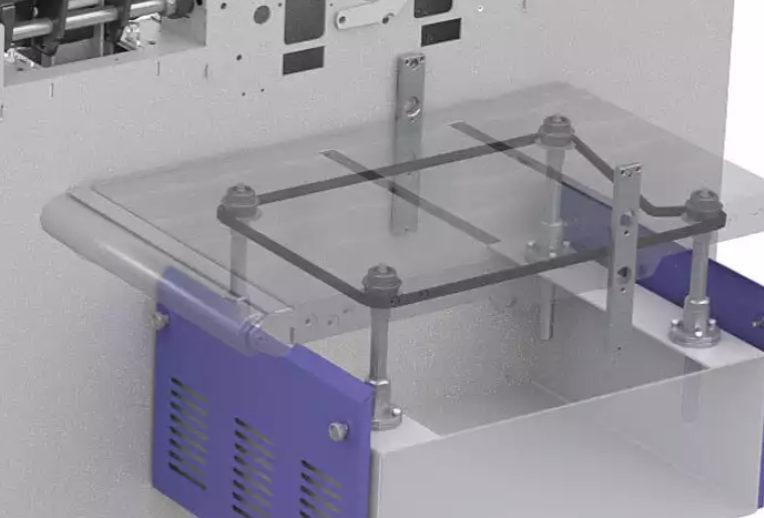

Vier Trapez-Gewindespindeln garantieren exakte Verstellpräzision und sichern höchste Dickentischbelastung. Seitliche, im Maschinenständer integrierte Längsführungen fangen den abnahmeseitig auftretenden Vorschubdruck auf und führen den Dickentisch auf den zehntel Millimeter genau.

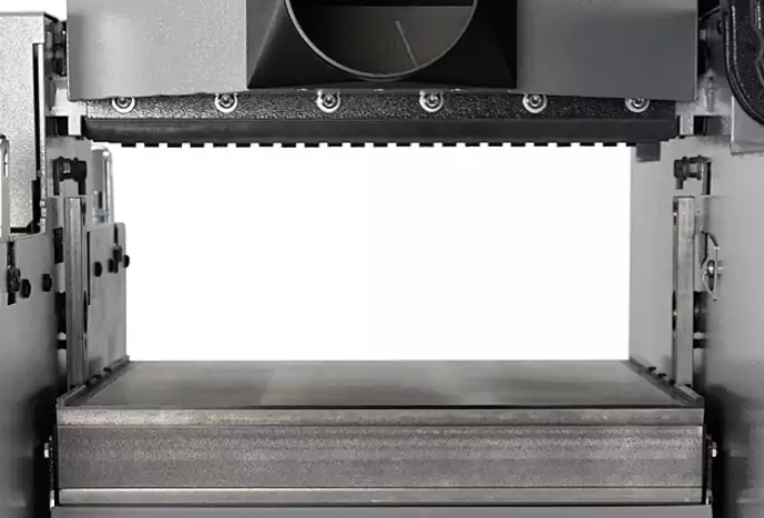

Mit der großzügig dimensionierten Dickenhöhe bis 254 mm lassen sich selbst großformatige Massivholz-Konstruktionen einfach und mühelos bearbeiten.

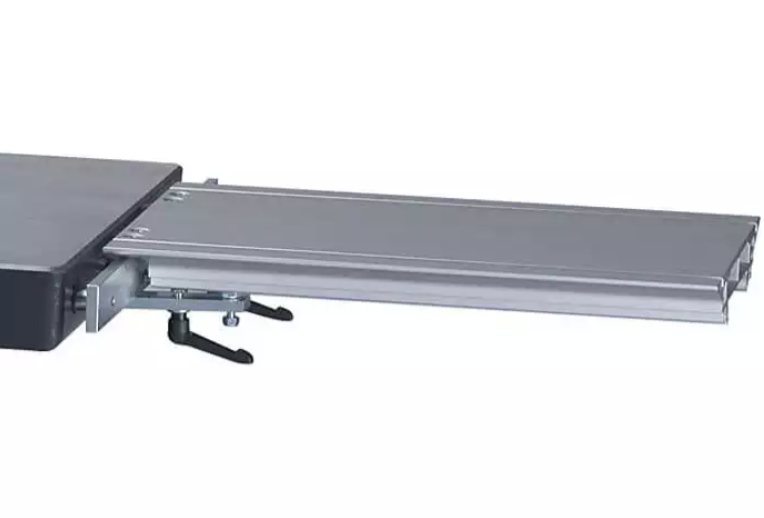

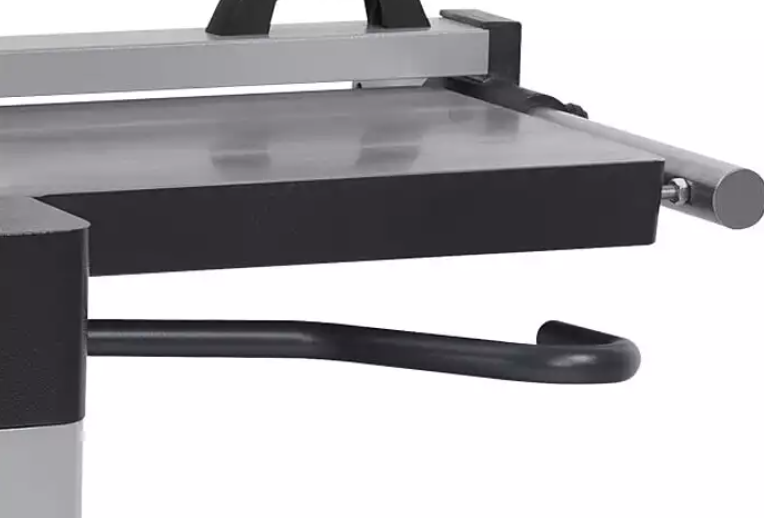

Mit den bewährten Felder Tischverlängerungssystemen können Sie Ihren Abrichttisch schnell und werkzeuglos verlängern.

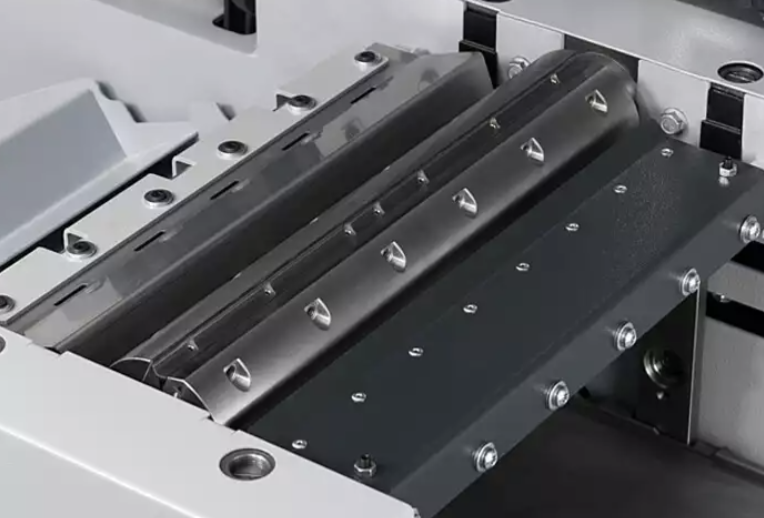

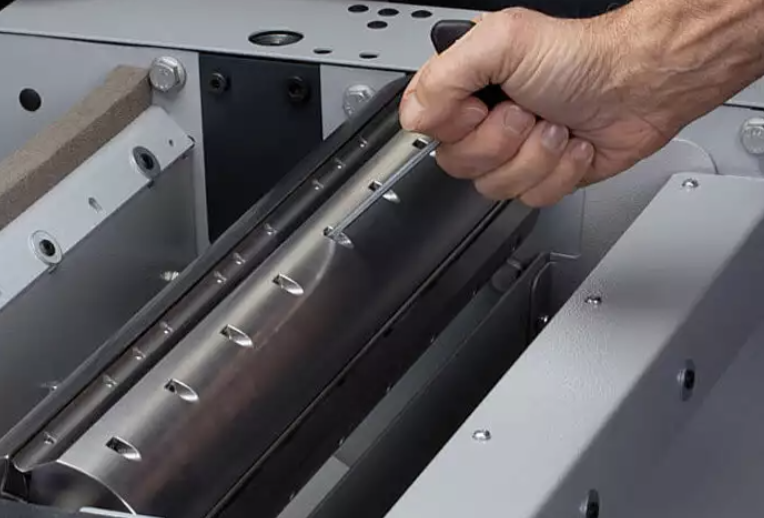

Seit Jahrzehnten bewährt sich das Felder-System mit den beidseitig verwendbaren Einweg-Hobelmessern. Werksseitig hochpräzise produziert und eingestellt, entfallen für Sie lästige Einstellarbeiten beim Hobelmesserwechsel ebenso wie die Anschaffung von teuren Einstell-Lehren. Der Hobelmesserwechsel wird zum Kinderspiel − in nur wenigen Minuten ist jede 2-, 4-Messer-Hobelwelle wieder mit scharfen Felder-Hobelmessern einsatzbereit.
Die Geschwindigkeiten für das Dicktenvorschubgetriebe mit 6 m und 12 m/min sind einfach anwählbar.

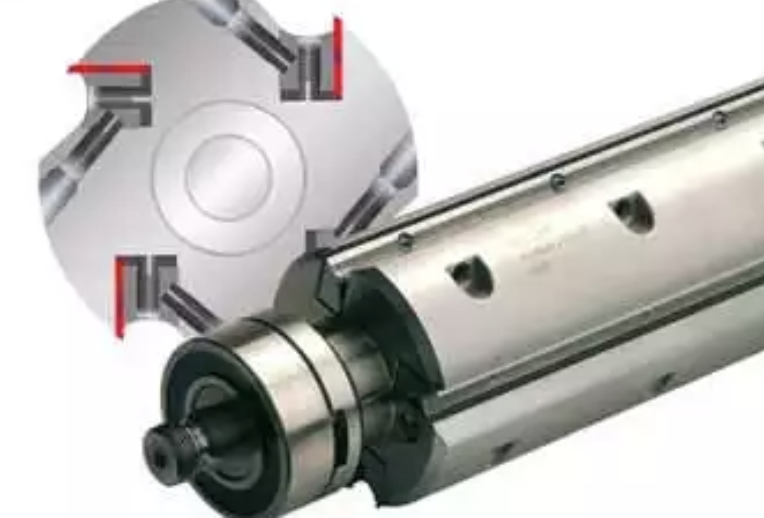

Einfachste Hobelmesser-Einstellung in kürzester Zeit − zehntelmillimetergenau, bei Felder Standard! Verharzungsfreie Klemmschrauben und die selbsteinstellenden Messer ermöglichen Ihnen den Messerwechsel in weniger als zwei Minuten. Aufwändige Einstellarbeiten und die Anschaffung teurer Einstelllehren gehören damit der Vergangenheit an. Die Vorteile auf einen Blick ... - Messerwechsel unter zwei Minuten - Selbsteinstellende Messer für hohe Präzision beim Messerwechsel - Keine Verharzung der Klemmschrauben - Extreme Laufruhe durch Formschluss - Maximale Schneidenstandzeit - Kostenersparnis durch geringen Schneidenpreis

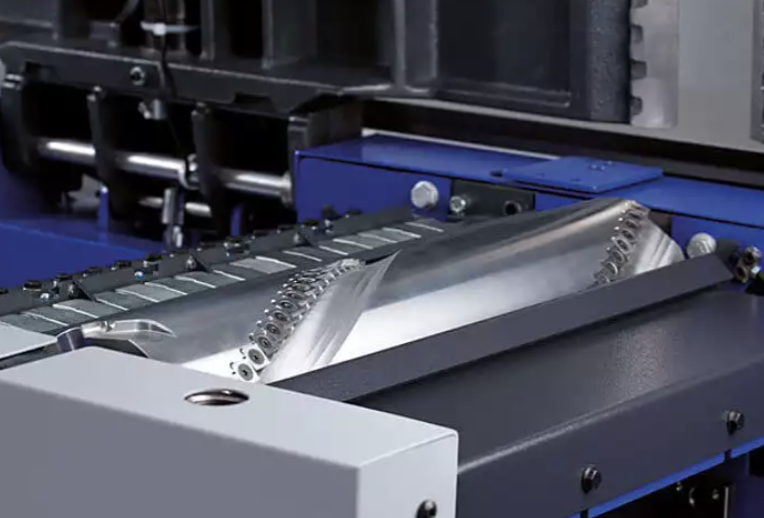

Exklusiv für Hobelmaschinen aus dem Hause Felder Die Silent-POWER® Spiralmesser-Hobelwelle reduziert die Lärmbelastung bei Hobelarbeiten um mehr als die Hälfte. Speziell entwickelte Hartmetall-Schneiden sorgen mit einem durchgehenden, ziehenden Schnitt für ausrissfreie Hobelbilder in jeder Holzart. Die deutlich kürzeren Späne werden über den optimierten Spanraum effektiver abtransportiert und landen wesentlich komprimierter im Spänesack. Diese dichtere Befüllung erspart Ihnen häufige Spänesackwechsel. Maximale Zuverlässigkeit und höchste Hobelqualität - die innovative Felder Neuentwicklung bietet eine bis zu 20-fach höhere Schneidenstandzeit gegenüber konventionellen HSS-Schneiden. Beschädigte Messer können einzeln und mit wenigen Handgriffen gedreht oder ausgetauscht werden.
Der massive Hobelwellen-Lagerblock aus Grauguss ist für höchste Belastungen konstruiert. Die strukturierte Stahl-Einzugswalze und die mikrostrukturierte Stahl-Auszugswalze sichern den perfekten Werkstücktransport. Beide Stahlwalzen sind großdimensioniert und verschleißfrei. Auf Wunsch statten wir Ihre AD 951 mit einer gummierten Einzugswalze aus. Dies ermöglicht den Ausgleich größerer Dickenunterschiede und erlaubt Ihnen das gleichzeitige Dickenhobeln unterschiedlich dicker Werkstücke.Die Kombination von Hobelwelle, Transportwalzen und Holzart ist entscheidend für perfekte Hobelergebnisse. Die neue Felder AD 951 können Sie individuell ausrüsten und gezielt auf Ihre Ansprüche abstimmen.
