Format4 Plattenaufteilsäge liegend kappa automatic edition | 85 | 100 |
Standard Ausstattung
- Druckbalken pneumatisch gesteuert
- Anpressdruck pneumatisch einstellbar bis max. 3bar
- Schnittrichtung in Richtung Winkelanschlag
- Vorschubgeschwindigkeit stufenlos 1-60 m/min
- Rücklauf 60 m/min
- Vorritzaggregat 1,1 kW mit pneumatischer Absenkung
- Vorritzsägeblatt-Ø 150 mm
- Winkeltisch links in Luftkissenausführung, 2300 x 600 mm
- Winkelanschlagschiene 2000 mm am Winkeltisch links
- 2 Stück Beistelltische 2300 x 600 mm
- Verfahreinrichtung für die Beistelltische
- Materialschieber Verfahrweg in mm 3200
- Paketklemmerdruck pneumatisch einstellbar bis max. 3bar
- Materialschieber (Vorlauf/Rücklauf) 25/60 m/min
- Seitliche Anpressvorrichtung 50–1200 mm
- Druck der Anpressvorrichtung pneumatisch einstellbar bis max.3bar
- PC Control inkl. Windows 10 Betriebssystem
- Steuerungseinheit mit 15” Touch-Farbbildschirm
- Teleservicepaket über Internet
- Schaltstelle am Luftkissentisch
Optionale Ausstattung
- Elektronische, stufenlose Schnitthöheneinstellung (inkl. Nutfunktion) (85 edition)
- Gesteuerte Vorritzerpositionierung
- Zusätzlicher Beistelltisch in Luftkissenausführung, 2300 x 600 mm (43.32)
- Stahlrollen an Vorderkante Luftkissentische Preis je Stück
- Verlängerung des hinteren Materialschieber auf 3800mm anstatt 3200mm (38.32)
- Verlängerung des hinteren Materialschieber auf 4300mm anstatt 3200mm (43.32)
- Mechanische Besäumanschläge für Materialien mit Überhang
- Thermo-Etikettendrucker
- 2x Fronthubtisch
- Rückseitiger Hubtisch für kappa automatic 85 edition (!95)
Erhältlich in den Modellen:
- kappa automatic 85 edition (32.32 | 38.32 | 43.32)
- kappa automatic 100 edition (32.32 | 38.32 | 43.32)
Technische Daten
- Ø Staubabsaugung-Anschluss
- 120/100/100 mm
- Motorleistung
- 12 PS (9kW) - 24,5 PS (18kW)
- Sägeblattdurchmesser
- 320 mm - 350 mm (Sägeblattüberstand 80 mm - 95 mm)
- Schnittlänge
- 3.200 mm - 4.300 mm
Downloads
Produktsicherheit
Merkmale & Infos

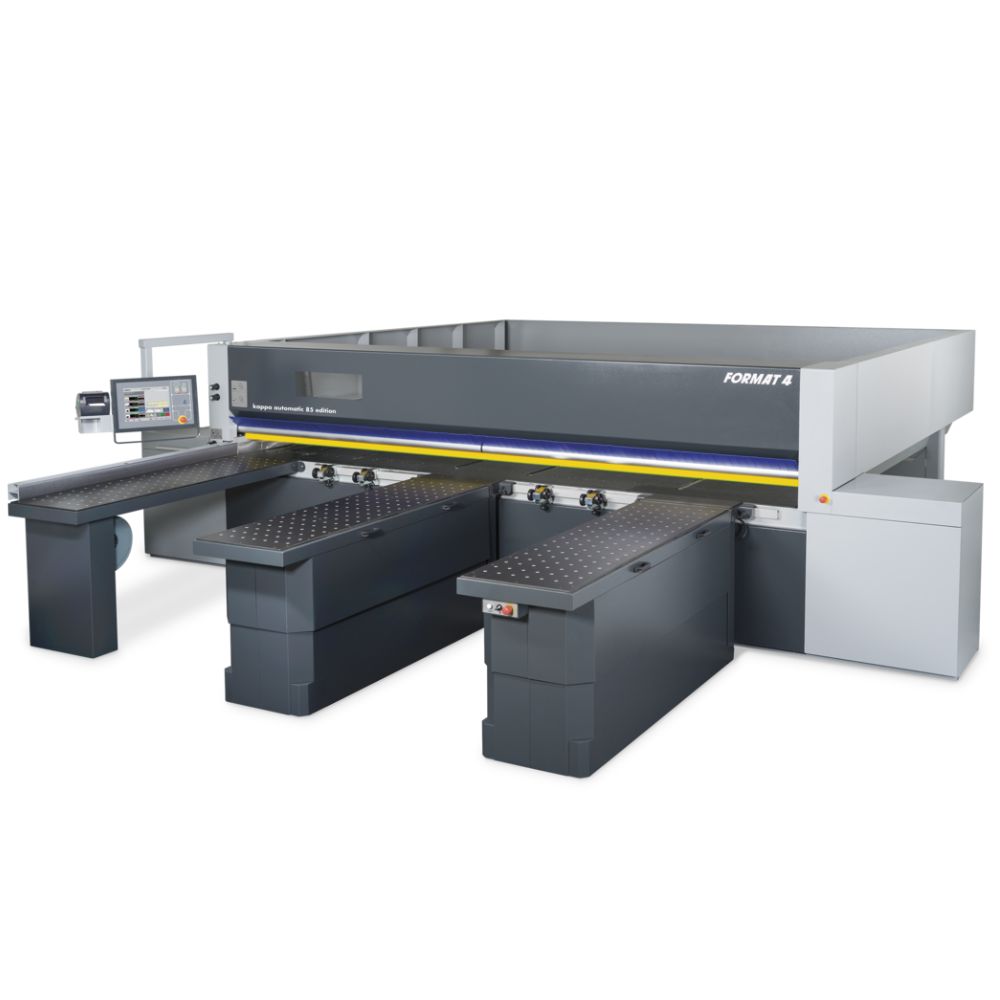

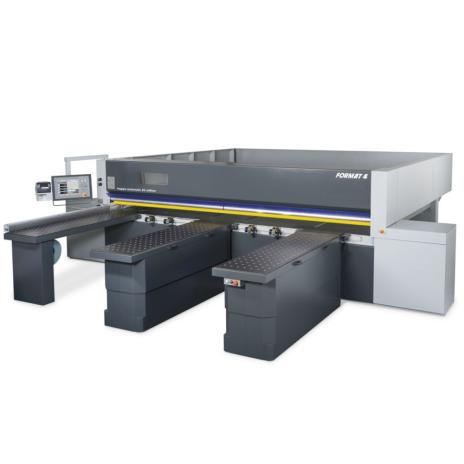

Kompakt, effizient, präzise – Plattenaufteilsäge/Druckbalkensäge kappa automatic edition
Als eine der schwersten Sägen ihrer Klasse setzt die Format4 kappa automatic edition mit ihrem Druckbalken und Materialschieber aus Stahl auf langlebigen und hochwertigen Maschinenbau. High-End Schnittkanten, höchste Präzision und größtmögliche Wiederholgenauigkeit sind Ergebnisse dieser Philosophie. Mit einem neu entwickelten Bedienpult mit Touchscreen-Steuerung, einer Schnittrichtung gegen den Anschlag sowie einem Sägeblattüberstand von 85/95 mm überzeugt sie in allen Belangen. Die Hauptsäge wird mit einem 13,5 kW starken Motor, einem 350 mm Sägeblattdurchmesser, einem seperaten Vorritzaggregat mit 1,1 kW, einem 150 mm Vorritzsägeblatt-Durchmesser und Einstellmöglichkeiten im laufenden Betrieb unterstützt.
Forma4 Plattenaufteilsäge kappa automatic 85 edition
- Schnittlänge: 3.200, 3.800, 4.300 mm
- Sägeblattdurchmesser: 320 mm
- Sägeblattüberstand: 85 mm
- Vorschubgeschwindigkeit stufenlos: 1–60 m/min
- Steuerung: 15“ TFT Bildschirm, Touchscreen
- Motorstärke: 12 PS (9 kW)
Format4 Plattenaufteilsäge kappa automatic 100 edition
- Schnittlänge: 3.200, 3.800, 4.300 mm
- Sägeblattdurchmesser: 350 mm
- Sägeblattüberstand: 95 mm
- Vorschubgeschwindigkeit stufenlos: 1–60 m/min
- Steuerung: 15“ TFT Bildschirm, Touchscreen
- Motorstärke: 18 PS (13,5 kW)
Highlights
- Schnittlänge: 3200 - 4300 mm
- Sägeblattdurchmesser: 320–350 mm
- Sägeblattüberstand: 85–95 mm
- Vorschubgeschwindigkeit stufenlos: 1–60 m/min
- Steuerung: 15" TFT Bildschirm, Touchscreen
- Motorstärke: 12 PS (9 kW) - 18 PS (13,5kW)
Details & Zubehör

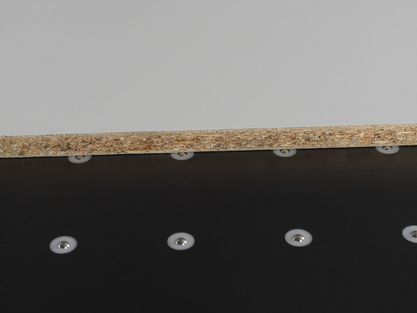

Die Luftkissenfunktion bei den Beistelltischen wird durch drei separate Gebläse erzeugt. Ein komfortables Plattenhandling und ressourcenschonender Einsatz durch individuelle Ansteuerung sind so stets gewährleistet.

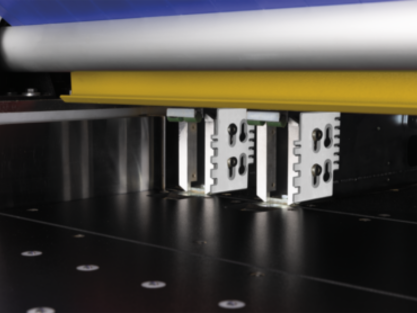

Für Platten mit Furnierüberstand können die enthaltenen Anschläge verwendet werden. Somit bleibt auch in diesem Anwendungsgebiet die Maßtreue und Prozesssicherheit erhalten.

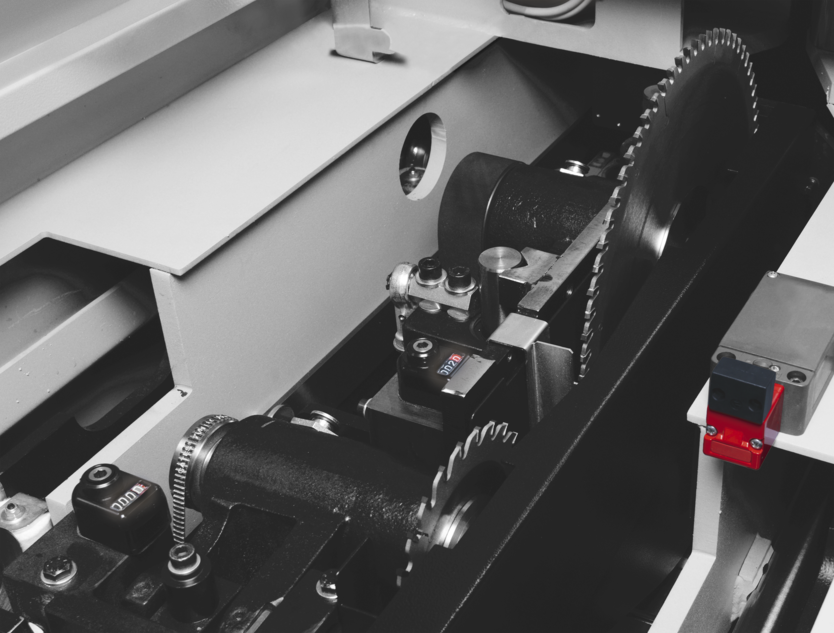

Höchste Laufruhe und exakte Schnittwinkel garantiert der massive, auf geschliffenen sowie gehärteten Rundführungen geführte Sägewagen mit Haupt- und Vorritzaggregat. Die Schnitthöhe kann manuell, pneumatisch oder elektromotorisch eingestellt werden.

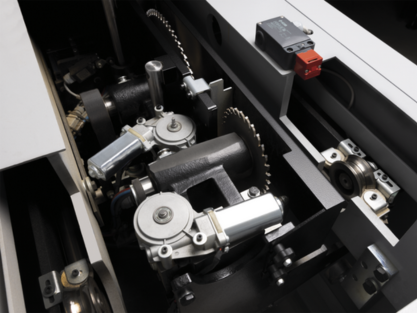

Die optional erhältliche motorische Motorische Vorritzereinstellung erfolgt hundertstelmillimetergenau über Stellmotoren und garantiert ausrissfreie Ergebnisse. Die Einstellung kann hierbei komfortabel über das Bedienterminal erledigt werden.

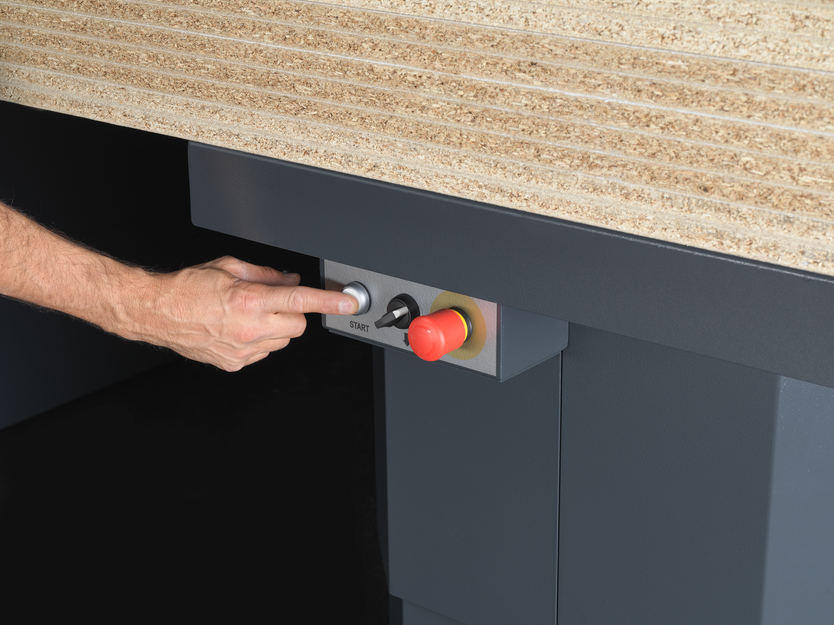

Mit dem zusätzlichen Bedienterminal am Luftkissentisch sparen Sie Zeit und steigern die Produktivität.

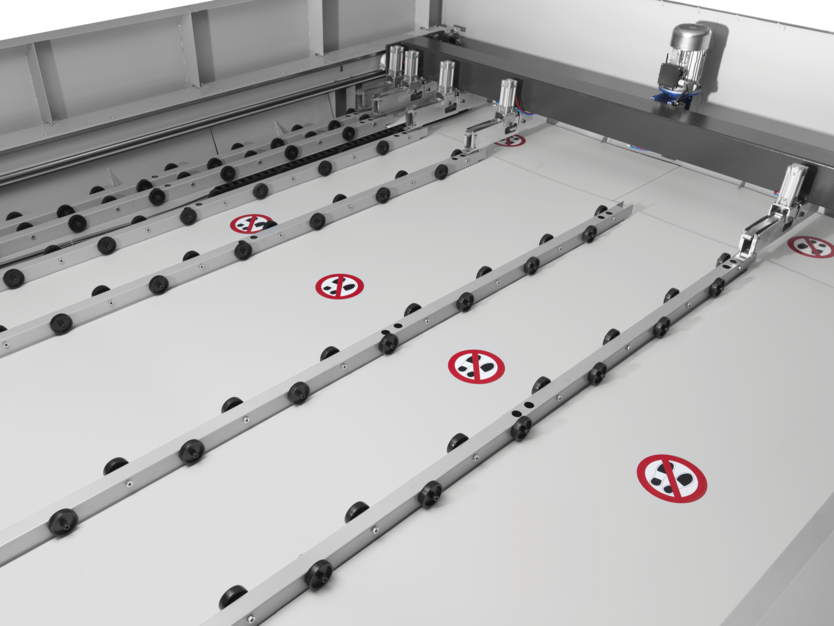

Die Rollenbahn unterstützt den Plattentransport des Materialschiebers und garantiert so ein präzises Zuführen des Plattenmateriales zur Schnittlinie.

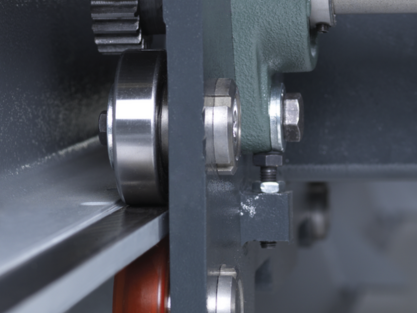

Der Materialschieber aus massivem Stahl wird beidseitig geführt und ist mit einem Magnetmessbandsystem ausgestattet. In Kombination mit einem hochpräzisen Servomotor und den soliden Spannzangen wird eine höchstmögliche Wiederholgenauigkeit erreicht.

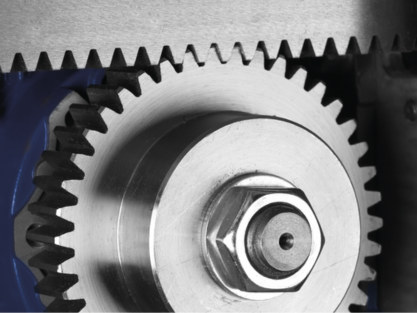

Der konstante Vorschub des Sägewagens wird stufenlos von 1–60 m/min direkt am Bedienfeld geregelt. Der Antrieb erfolgt über ein Zahnrad- und Zahnstangensystem und garantiert somit gleichbleibende Schnittqualität, unabhängig vom Werkstückmaterial.

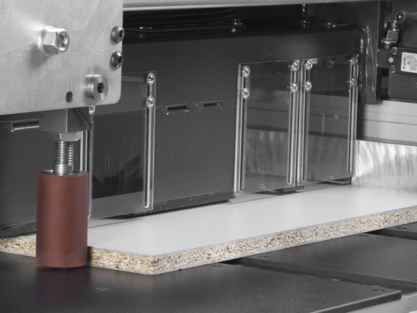

Die Anpressvorrichtung mit Laufrolle drückt das Werkstück an den Winkelanschlag und sorgt für einen exakten 90° Winkel (für Werkstückbreiten 50–1200 mm).

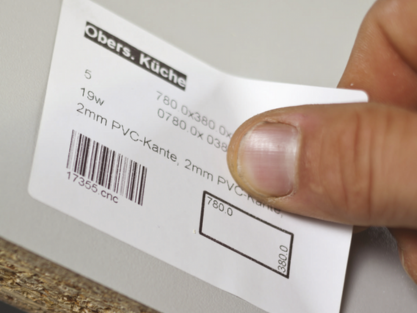

In Kombination mit der Schnittoptimierungs-Software kann für jedes Werkstück ein Etikett mit zahlreichen Informationen (Auftragsnummer, Verwendungszweck, CNC-Programm, zu bekanntende Seite) ausgedruckt werden.

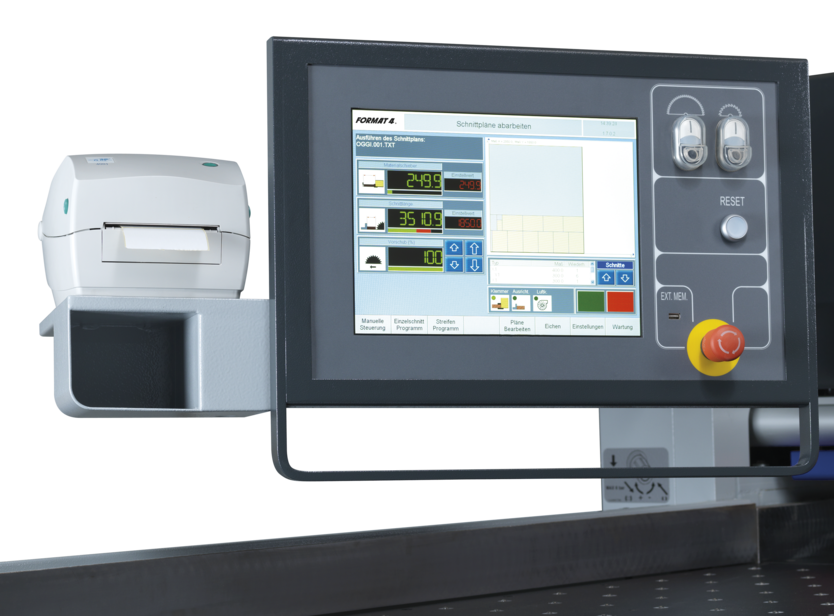

Die einfache Gestaltung des Bedienpultes und die übersichtliche Menüführung der Steuerungssoftware auf Windows-Basis sorgen für intuitive Bedienung. Die kappa automatic kann mit Schnittoptimierungs-Software von Ardis ausgestattet werden. Auf Wunsch kann zusätzlich ein Etikettendrucker hinzugefügt werden.

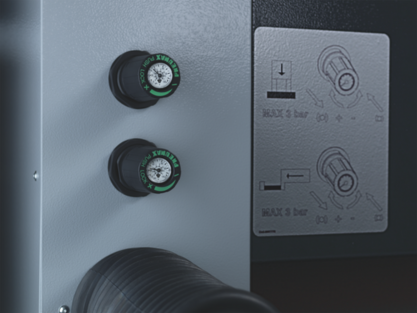

Der Druckbalken senkt sich vor dem Schnitt ab und drückt das Werkstück auf den Sägetisch nieder. Dieser Andruck fixiert das Schnittgut während des Schnittes und kann bis max. 3 bar manuell reguliert werden. Des weiteren sorgt der Druckbalken für die Absaugung der nach oben ausgeworfenen Späne.
Die Format4 Plattenaufteilsägen kappa automatic garantieren mit zahlreichen Softwarepaketen einfachste Bedienung und maximale Effizienz.

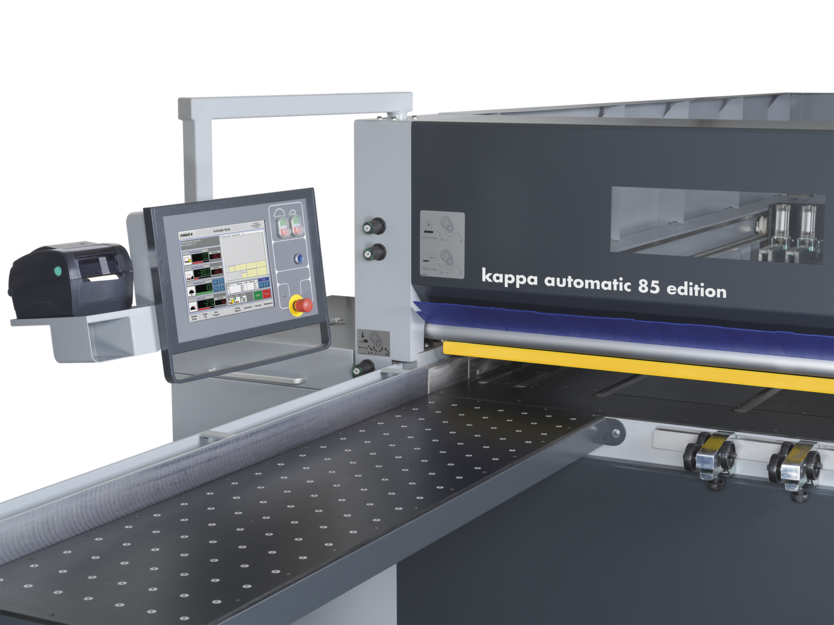

Durch das flexible Bedienterminal und das übersichtliche Sichtfenster im Druckbalken haben Sie alles Wichtige stets im Blick.

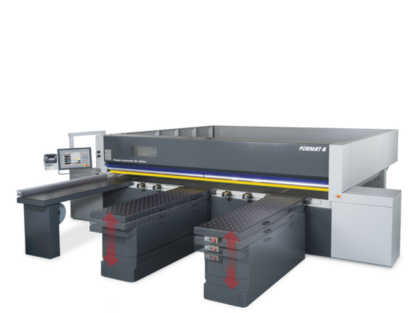

Für einen weiteren Schritt Richtung Automatisierung kann die kappa automatic edition mit dem neuen, innovativen Fronthubtischsystem ausgestattet werden. Die standardmäßigen Beistelltische werden durch massive, vollautomatisch angesteuerte Scherenhubtische ersetzt. Dies garantiert eine immense Effizienzsteigerung und erhöht den Bedienerkomfort enorm.
