Formatkreissäge K 700 Professional
Standard Ausstattung
- Kreissäge mit Sägeblattschwenkung 90°–45°
- Formatschiebetisch L, Schnittlänge 2050 mm, eloxiert
- Auslegertisch 1100
- Auslegertisch-Ablänganschlag 2600 mm ("X-Roll")
- Kreissägeschutz EURO II Standard
Optionale Ausstattung
- Stern-Dreieck-Start
- Schaltkontakt zur Ansteuerung einer Absaugung
- Stufenlose Drehzahl
- Zusätzlicher Notaus
- Kreissäge Tischverlängerung
- Elektrische Höhen- und Winkelverstellung
- Gradanzeige der Kreissägeschwenkung im Handrad
- Sprüheinrichtung
- Vorbereitung für Verstellschlitzwerkzeuge
- Kreissägeanschlag feineinstellbar
- Elektronische Digitalanzeige
- Vorritzer
- Schnittbreite 1250 mm
- Absaugrohrführung
- Kreissägeoberschutz
- Gesteuerter Parallelanschlag
- Formatschiebetisch, Schnittlänge 2500 mm, eloxiert
- Besäumschuh
- Ein- und Ausschaltstelle am Schiebetisch
- Auslegertisch 1300
- Ablänganschlag 1100 mm
- Auslegertisch-Ablänganschlag 3200 mm ("X-Roll")
- Teleskopanschlagverlängerung
- Gradraster-INDEX-System
- Zusätzlicher Notaus
- Fahreinrichtung
Technische Daten
- Ablänganschlag
- 2.600 mm
- Auslegertisch Größe
- 1.100
- schwenkbar
- ja
- Formatschiebetisch
- L, eloxiert
- Schutz
- Kreissägeschutz EURO II Standard
- Absauganschluss
- 120/50 (80) mm
- Drehzahl
- 4.800 U/min
- Gewicht [kg]
- 560 kg
- Höhe
- Arbeitshöhe 890 mm
- Höhenverstellung
- manuell
- Motorleistung
- 4,0 PS (3,0 kW)
- Motorspannung
- 400 V (50Hz)
- Sägeblattdurchmesser
- 315 mm
- Schnittbreite
- 800 mm mit voller Tischlänge
- Schnittlänge
- 2.050 mm
- Winkelverstellung
- manuell
Downloads
Produktsicherheit
Merkmale & Infos
Die K 700 Formatkreissäge von Felder überzeugt mit technologisch einzigartigen Lösungen und bestem Bedienkomfort bei der Bearbeitung großformatiger Werkstücke. Effizienz und Präzision sind mit den massiven Auslegertischen 1300 und 1500 auch bei Höchstbelastung garantiert. Das innovative Kreissägeaggregat mit Präzisions-Doppelaufhängung für exakteste Winkelverstellung, präziser Schwenkung und linearer Höhenverstellung ist nur eine der zahlreichen Felder Innovationen für perfekte Holzbearbeitung. Der neue, ausschwenkbare Oberschutz bietet höchste Flexibilität und maximale Arbeitssicherheit. Sechs Jahre Garantie auf die patentierte „Easy-Glide“-Schwenksegmentführung und ganze zehn Jahre auf den bewährten Felder „X-Roll“-Formatschiebetisch sichern maximale Zuverlässigkeit für viele Jahre. Das optionale „Power-Drive“-Paket bringt mit elektrischer Sägeblatthöhen- und Winkelverstellung zehntelmillimetergenaue Präzision und Bedienkomfort der Extraklasse in Ihre Werkstatt.
Das weiterentwickelte Kreissägeaggregat mit der patentierten Schwenksegmentführung „Easy-Glide“ erlaubt die Kombination eines Ø 250 mm bis Ø 315 mm Hauptsägeblattes und eines Ø 120 mm Vorritzers.
Die Produktlinie c-tech bietet speziell abgestimmte Ausstattungsoptionen für die Bearbeitung von Kunststoffen und Composite-Materialien.
Highlights
- Hochpräzise Null-Punkt-Schwenkung
- Groß dimensionierte, doppelt gelagerte Kreissägewelle
- Maximale Kraftübertragung durch großdimensionierte Poly-V Riemen-Auflagefläche
- Optimales Absaugergebnis durch ein geschlossenes Gehäuse
- Elektrische Höhenverstellung mit digitaler LED-Anzeige im „Power-Drive“-Paket
- Exakte Höhenverstellung durch Präzisionslinearführungen
- Zwangsgeführte Doppelaufhängung
- Felder-Schwenksegmentführung „Easy-Glide“
- Patentierter „X-Roll“-Formatschiebetisch
Details & Zubehör

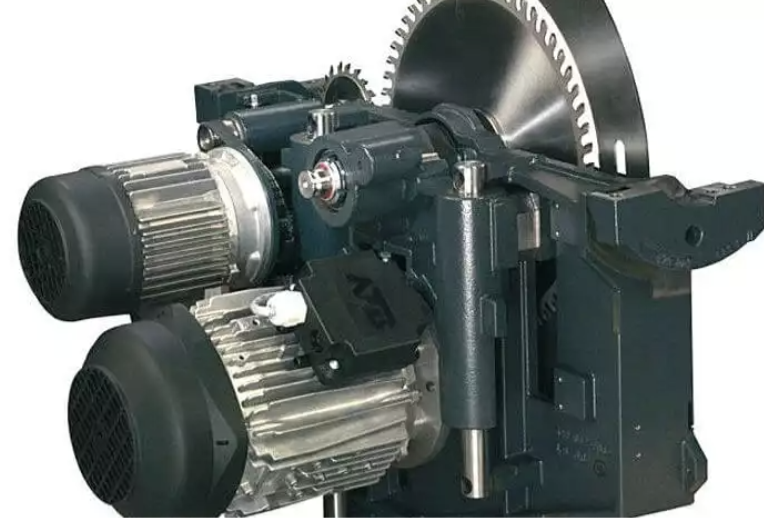

Das Kreissägeaggregat der Felder 700-Serie bietet eine völlig neue Dimension der Laufruhe und Effizienz. Mit einer Schnitthöhe von 104 mm bei einem Sägeblattdurchmesser von 315 mm und der Einsetzbarkeit von Nutwerkzeugen bis 19,5 mm erfüllt das massive Grauguss-Aggregat die höchsten Ansprüche moderner Holzbearbeitung. 6 Jahre Garantie auf die patentierte Schwenksegmentführung „Easy-Glide“ sichern allerhöchste Zuverlässigkeit bei höchsten Belastungen. Durch die absolut wartungs- und schmierstofffreie Bauweise sparen Sie Zeit und Geld. Hochwertige Systemkomponenten und höchste Verarbeitungsqualität machen das Kreissägeaggregat 700 zum einem einzigartigen Highlight.

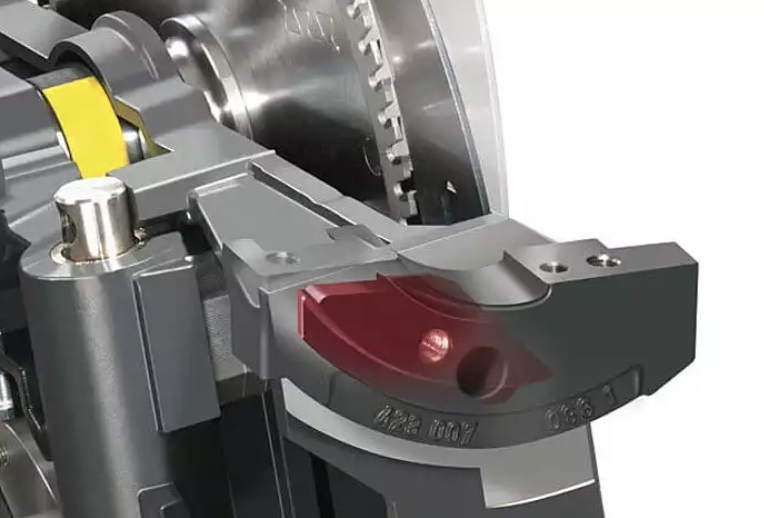

In den Führungen der Schwenksegmente sorgt ein spezieller, höchstbelastbarer synthetischer Werkstoff für extreme Leichtgängigkeit und langlebige Präzision. Das Schwenkführungssystem arbeitet ohne Zugabe von Schmierstoffen absolut wartungsfrei und ist staubunempfindlich.

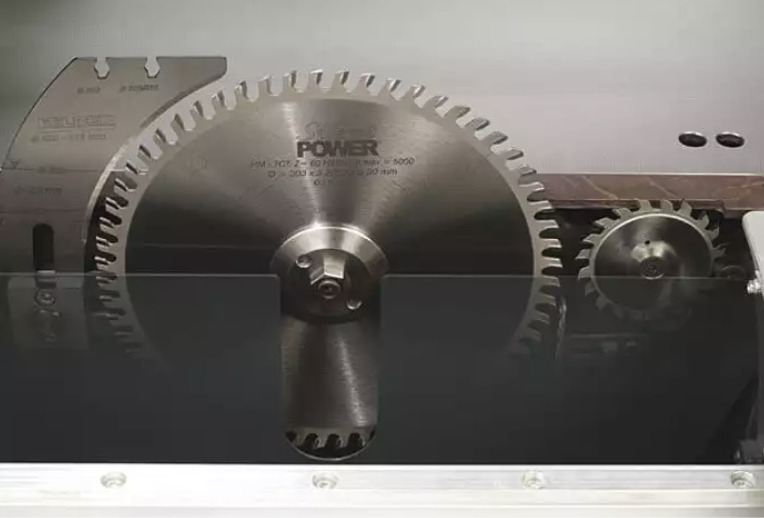

Das Vorritzaggregat für ausrissfreie Schnitte in Platten mit Kunststoffbeschichtung. Das Vorritzsägeblatt ist „spielfrei” höhen- und seiteneinstellbar, Antriebsleistung der Vorritzsäge „Industrie” 1,0 PS.

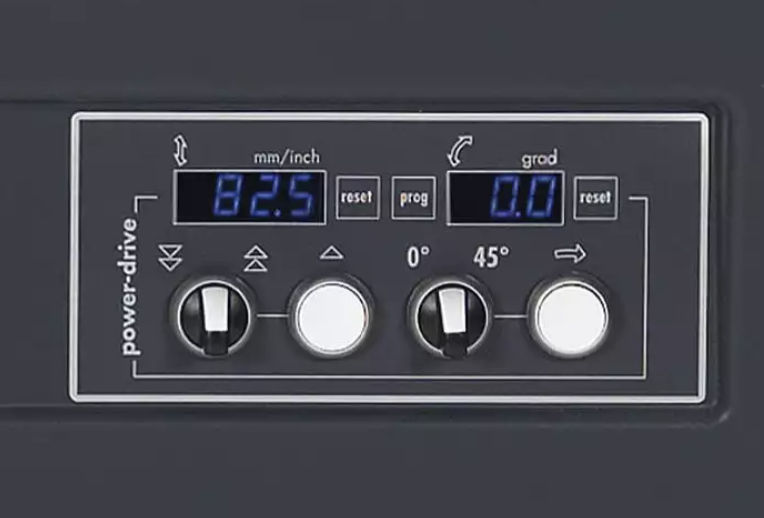

Die vollelektronische „Power-Drive“-Steuerung bietet exakteste Einstell- und Wiederholgenauigkeit. Mit einem Drehknopf regeln Sie die Sägeblatthöhen- und Winkeleinstellung, die Feinabstimmung erfolgt zehntelmillimetergenau per Tastknopf. Blaue LED-Ziffern informieren Sie direkt am Bedienfeld und in Echtzeit über den aktuellen Ist-Wert.

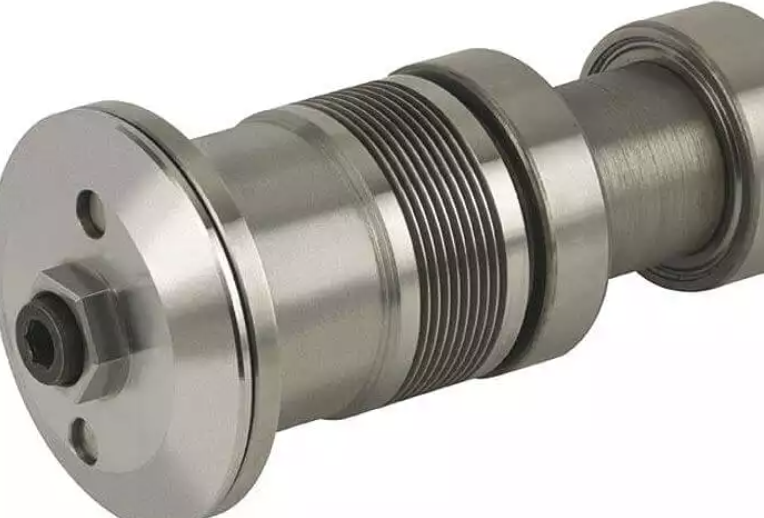

Die elektronisch gewuchtete, doppelt gelagerte Kreissägewelle wird über Poly-V-Riemen angetrieben. Dabei wird die größtmögliche, verlustfreie Übertragung der Motorleistung zum Kreissägeblatt erreicht.

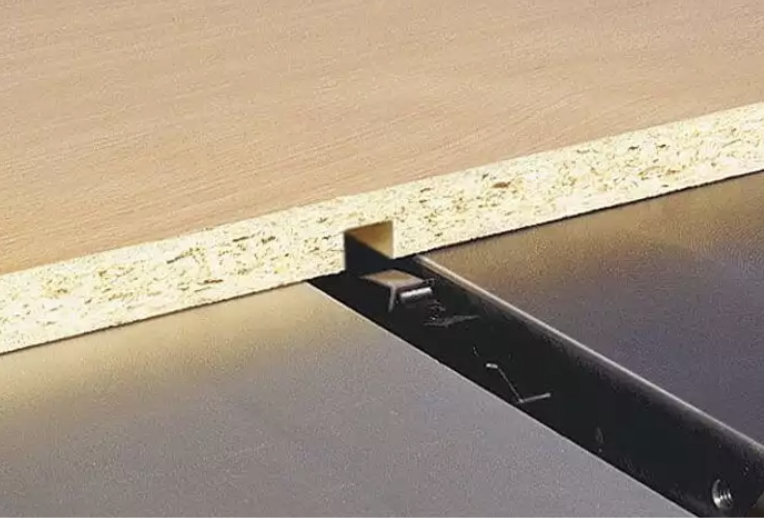

Felder-Serie-700-Kreissägeaggregate ermöglichen Ihnen auch die Durchführung von Nutarbeiten. Dank abnehmbarem Kreissägeflansch und herausnehmbarer Tischeinlage könnnen Sie speziell von Felder entwickelte Verstellnutwerkzeuge einsetzen.

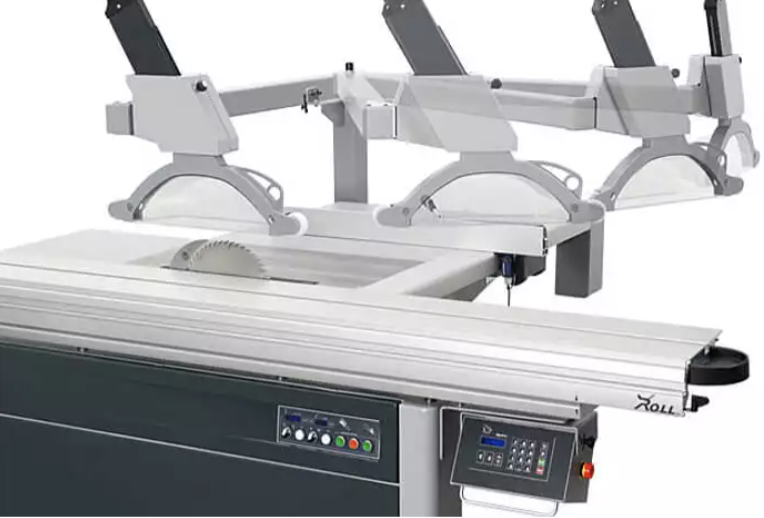

Höchste Arbeitssicherheit und maximale Flexibilität bei der Bearbeitung großformatiger Werkstücke: der neue Felder Oberschutz lässt sich schnell und einfach ausschwenken und ist immer da, wo Sie ihn gerade brauchen.
Die optimierte Absaugrohrführung garantiert immer ausreichend Platz und eine saubere Arbeitsfläche.

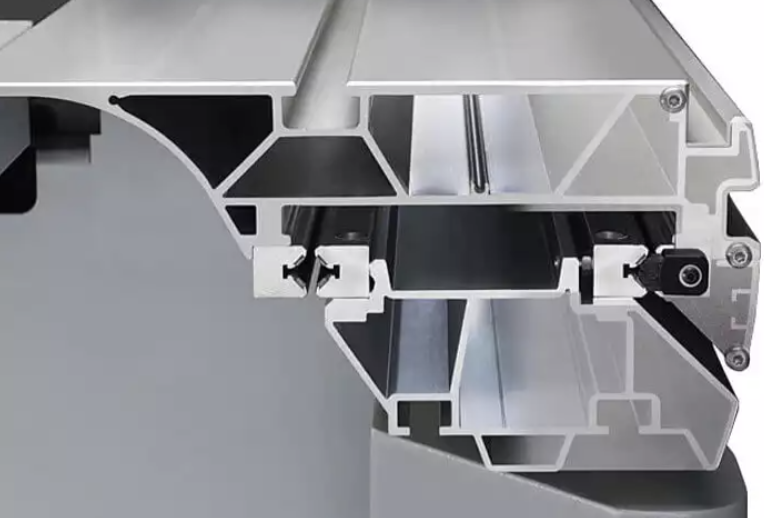

Der Felder-Alu-Formattisch wurde für höchste Belastungen bei bester Leichtgängigkeit konstruiert. Die „Monoprofile“ von Formattisch und Grundbahn garantieren durch die ausschließliche Verwendung von Aluminium Verzugsfreiheit bei jeder Temperatur. Durch die x-förmige („X-Roll“) Anordnung der Laufrollen verteilt sich die auftretende Druckbelastung optimal nach allen Seiten. Das „X-Roll-Führungssystem“ und zahlreiche weitere Details der Felder-Serie 700 wurden patentrechtlich geschützt.

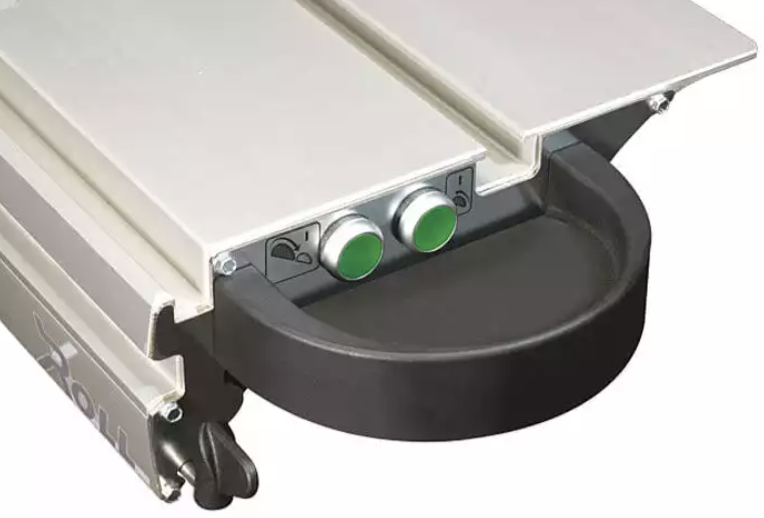

Auf Wunsch statten wir Ihre „900er“ mit den Einschalttasten für Haupt- und Vorritzsägeblatt direkt am Formattisch aus – genießen Sie diesen Vorteil!

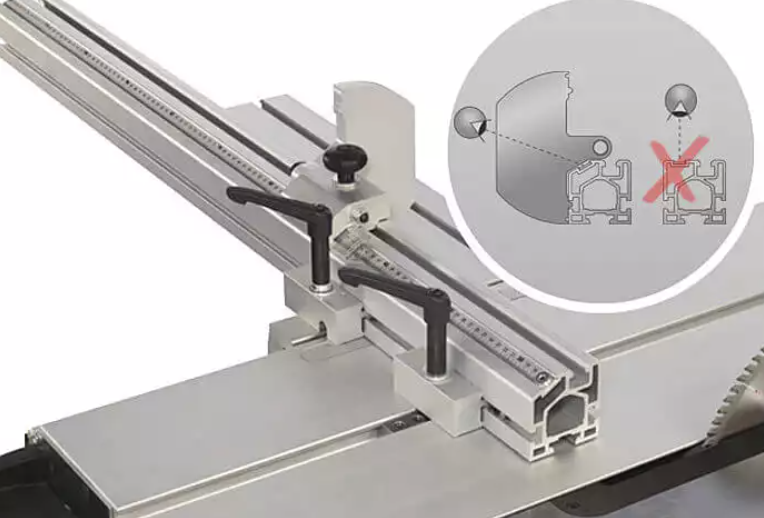

Der Ablänganschlag 1300 mm für Gehrungsschnitte zwischen +45° und –45° wird werkzeuglos am Alu-Formattisch montiert. Ein Endanschlag sorgt für die exakte 90°-Position. Die Skala der Ablänganschläge ist zur Bedienseite hin geneigt und ermöglicht so bequem das exakte Ablesen des gewünschten Einstellwertes. Der Ablänganschlagbacken wurde so konstruiert, dass eine kleine „Nase“ in die dafür vorgesehene Nut am Ablänganschlaglineal eingreift. Daher lassen sich schon auf Gehrung geschnittene spitze Winkel exakt am Anschlagbacken anlegen.

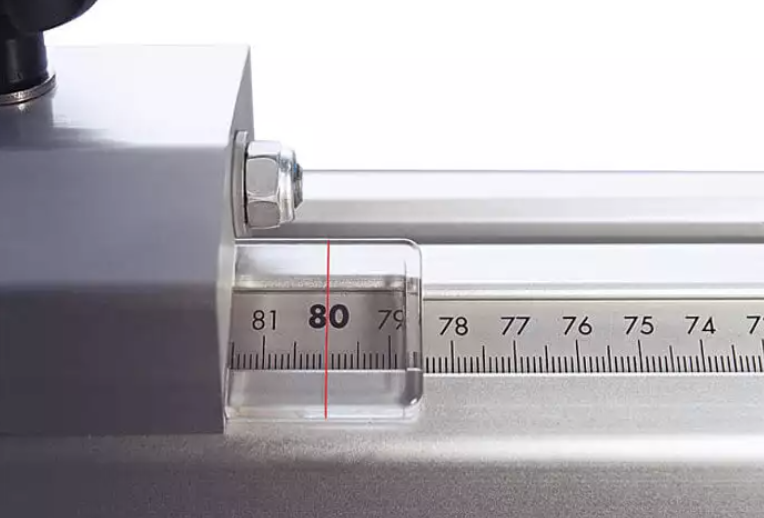

Die Skala der Ablänganschläge ist zur Bedienseite hin geneigt und ermöglicht so bequem das exakte Ablesen des gewünschten Einstellwertes.

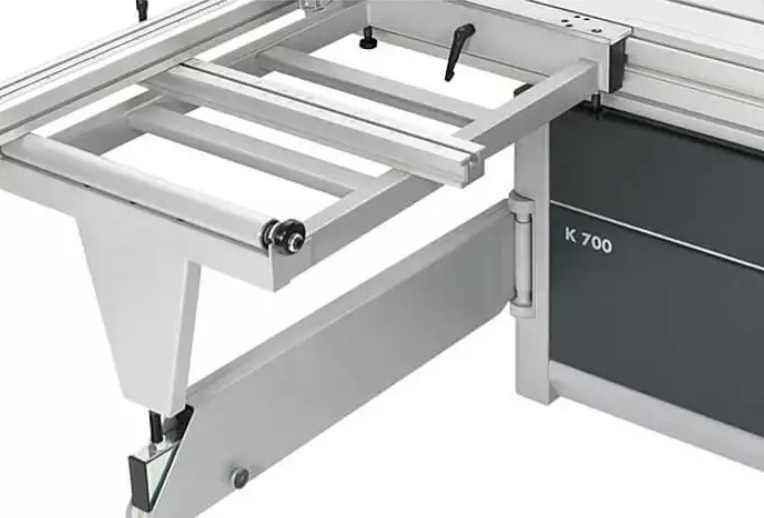

Der massive Auslegertisch ermöglicht die Bearbeitung großer und schwerer Werkstücke. Höchste Präzision und Laufruhe sichern acht kugelgelagerte Führungs¬rollen im Ausleger-Teleskoparm. Für individuell perfekte Holzbearbeitung können Sie Ihre Felder-Kreissäge optional mit dem Felder Auslegertisch 1100 oder der Profi-Version 1300 ausstatten.

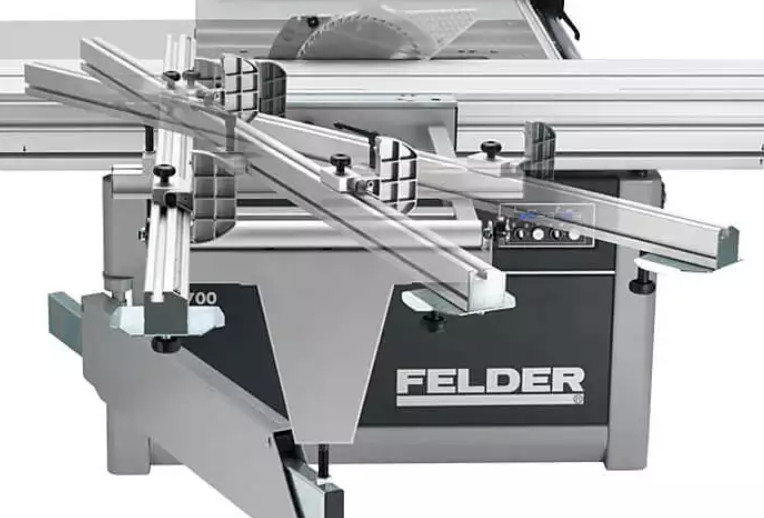

Der Teleskopanschlag, Einstelllänge 2600 mm, kann für Gehrungsschnitte stufenlos zwischen 90° und 45° eingestellt werden. Auf Wunsch steht Ihnen ein Gradraster-Index-System mit Rastpunkten in 5°-Schritten zur Verfügung.

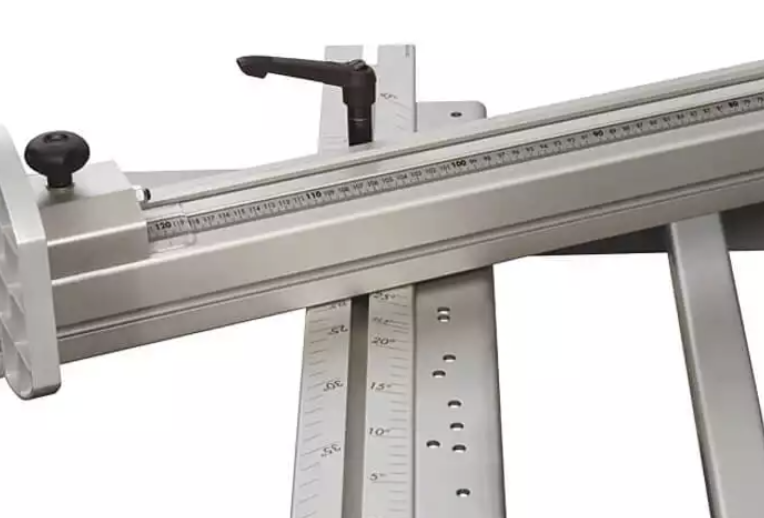

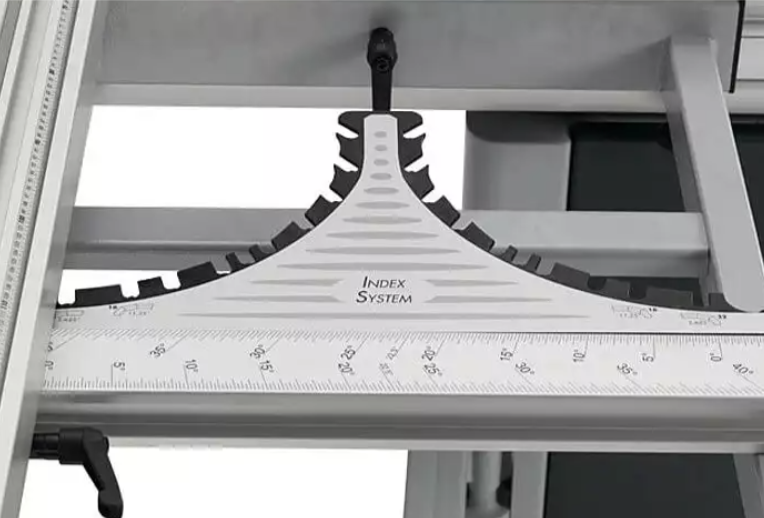

Mit dem Gradraster-Index-System am Auslegertisch stehen Ihnen in 5°-Schritten, aber auch bei 22,5° Rasterbohrungen zur Verfügung, die Sie mit Hilfe des Index-Rasterbolzens am Teleskopanschlag frei zwischen +45° und –45° wählen können.
eine Ablesefehler durch Skalen und Nonius. Kein Zeitverlust durch mühevolles Herantasten an den Winkelwert. Hundertprozentig genaues Justieren und Fixieren ohne Zeitverlust und Ablesefehler sind die Vorteile des Gradraster-Index-Systems. Hochpräzise Rastpunkte erlauben so die maßgenaue Anfertigung von Vielecken wie z. B. 5,625° (32eck), 11,25° (16eck), 22,5° (8eck). Zusätzliche Rastpunkte bei 15°, 20°, 25°, 30°, 35°, 40° und 45° können sowohl auf Schub als auch auf Stoß gewählt werden. Jeder Rastpunkt ist mit einer Längenkompensation ausgestattet. Das hochpräzise Gradraster-Index-System ist werkseitig eingestellt. Jeder Rastpunkt kann zudem einzeln feinjustiert werden. Das formschön dem Maschinendesign angepasste Gradraster-Index-System steigert Ihre Produktivität zu einem einzigartigen Preis-Leistungs-Verhältnis.

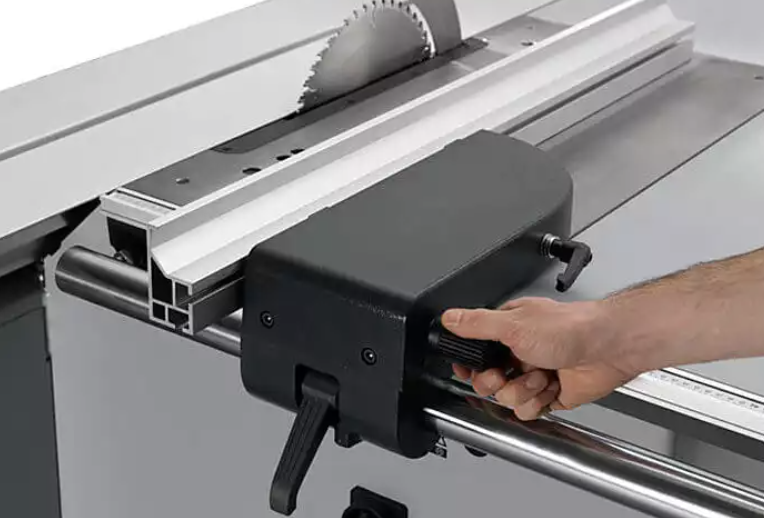

Die Parallelschnittbreite beträgt Standard 800 mm, auf Wunsch 1250 mm. Leichtgängig und präzise verstellen Sie den Parallelanschlag per Einhand-Schnellklemmung; beim präzisen Justieren hilft die integrierte Feineinstellung (optional). Die Parallelschnittskala ist groß dimensioniert und perfekt im Kreissägetisch integriert. Das Alu-Kreissägelineal lässt sich für Absetzarbeiten oder zum besseren Zuführen von Werkstücken nach hinten verschieben. Für die Bearbeitung von besonders schmalen Werkstücken bei geschwenktem Kreissägeblatt kann das Alu-Kreissägelineal in die liegende Position gebracht werden.

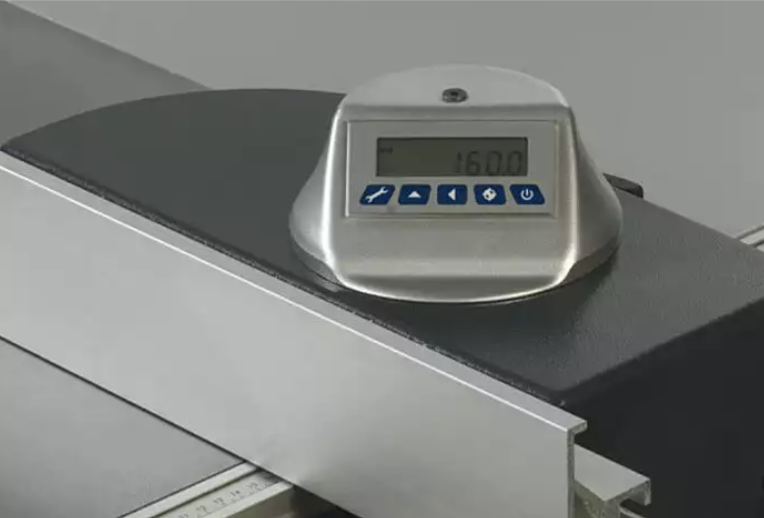

Optimal in den Parallelanschlag integriert, ermöglicht Ihnen die elektronische Digitalanzeige zehntelmillimetergenaue Präzision. Option

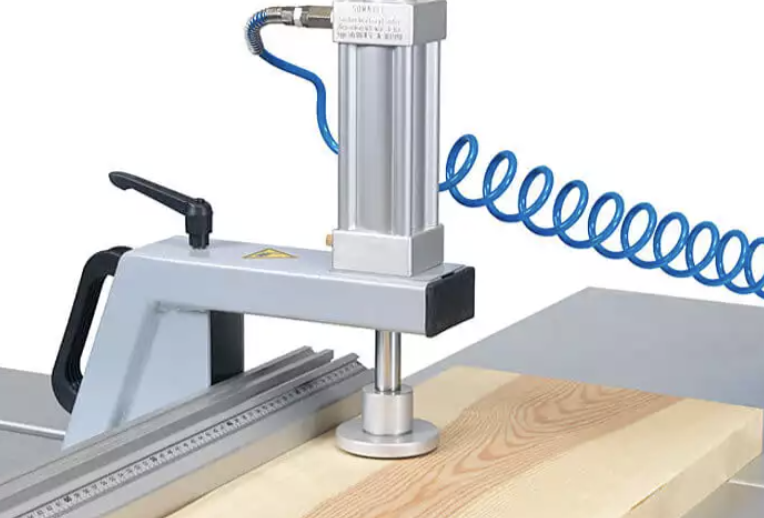

- Bequemes Klemmen von Werkstücken bei maximaler Flexibilität, einsetzbar auf allen Formatkreissägen und Fräsmaschinen mit Schiebetisch.
- Einfaches Nachrüsten, dank magnetischer Halterung
- Sicherheitszylinder für maximalen Arbeitsschutz
- Druckbalkenfunktion bei jeder Schiebetischlänge möglich
- Klemmhöhe 95 mm
- Spannkraft ca. 300 kg
