Kreissäge-Fräsmaschine KF 700
Standard Ausstattung
- Drehrichtungsschalter
- Kreissäge mit Sägeblattschwenkung 90°–45°
- Schnittbreite 800 mm
- Kreissägeschutz EURO II Standard
- Manuelle Frässpindelschwenkung 90°–45°
- Frässpindel-Ø 30 mm, 115 mm Nutzhöhe
- Fräsanschlag 230 für Werkzeug-Ø max. 230 mm
- Anschlaglineale 400 mm, ALU
- EURO-Frässchutz
- Formatschiebetisch M, Schnittlänge 1300 mm
- Ablänganschlag 1100 mm für alle Schiebetische
- Absauganschluss-Ø Kreissäge/Kreissägeschutz (Oberschutz): 120/50 mm (80)
- Absauganschluss-Ø Fräsanschlag/ Fräse Untertisch: 120/80 mm
Optionale Ausstattung
- Stern-Dreieck-Start
- Schaltkontakt zur Ansteuerung einer Absaugung
- 3-Phasen-CEE-Kupplung
- Elektrische Höhen- und Winkelverstellung Kreissäge mit LED-Anzeige
- Gradanzeige der Kreissägeschwenkung im Handrad
- Vorbereitung für Verstellschlitzwerkzeuge
- Kreissägeanschlag feineinstellbar
- Elektronische Digitalanzeige am Kreissägeanschlag inkl. Feineinstellung
- Vorritzaggregat mechanisch angetrieben
- Elektrisch angetriebener Vorritzer
- Schnittbreite 800 mm mit voller Tischlänge oder 1250 mm
- Absaugrohrführung
- Kreissägeoberschutz
- Elektrische Höhenverstellung Fräse mit LED-Anzeige
- Elektrische Höhen- und Winkelverstellung Fräse mit LED-Anzeige
- Gradanzeige für Frässpindelschwenkung im Schwenkhandrad
- Frässpindel-Ø 32 mm, 35 mm, 50 mm, 1 1/4''
- Hochgeschwindigkeitsspindel
- MULTI-Einstellsystem
- Anschlaglineale ALU eloxiert
- Anschlaglineale ALU eloxiert und Sicherheitslineale
- Sicherheitslineale „Integral“ 500 mm
- Formatschiebetisch, Schnittlänge 1550 mm, 2050 mm oder 2500 mm
- Formatschiebetisch eloxiert
- Ein- und Ausschaltstelle am Schiebetisch
- Auslegertisch 1100 oder 1300
- Teleskopanschlagverlängerung
- Auslegertisch-Ablänganschlag 2600 mm oder 3200 mm
- Gradraster-INDEX-System für Auslegertisch-Ablänganschlag
- Gradraster-INDEX-System mit Längenkompensation für Ausleger
- Fahreinrichtung
- Abklappvorrichtung für Vorschubapparat
Die zwei vollwertigen Profi-Holzbearbeitungsmaschinen vereint FELDER mit den KF 700 Kreissäge-Fräsmaschinen zu einer unschlagbaren Kombination.
Technische Daten
- Frässpindeldurchmesser
- 30 mm
- Frässpindel Nutzhöhe
- 115 mm
- schwenkbar
- 90° - 45°
- Auslegertisch Größe
- 1.100 mm
- Fräsanschlag
- 230 mm
- Ablänganschlag
- 1.100 mm
- Schutzeinrichtung
- Kreissägeschutz EURO II Standard, EURO-Frässchutz
- Frästischöffnung
- 230 mm
- Arbeitshöhe
- 890 mm
- Drehrichtung
- Drehrichtungsschalter
- Drehzahl
- 4.800 U/min
- Drehzahlstufen
- 3500/6500/8000/10.000 U/min
- Gewicht [kg]
- 570 kg
- Höhenverstellung
- manuell
- Motorleistung
- 4,0 PS (3,0 kW)
- Motorspannung
- 3x 400 V
- Sägeblattdurchmesser
- 315 mm
- Schnittbreite
- 800 mm
- Schnitthöhe
- 104 mm
- Schnittlänge
- 1.300 mm
- Winkelverstellung
- manuell
Downloads
Produktsicherheit
Merkmale & Infos
Zwei Profi-Maschinen in einer Kombi
Formatkreissäge und Schwenkspindel-Fräsmaschine – Zwei vollwertige Profi-Holzbearbeitungsmaschinen vereint Felder mit den KF 700 Kreissäge-Fräsmaschinen zu einer unschlagbaren Kombination. Innovative Detaillösungen, bewährte Felder-Technologien und perfekte Komponenten für perfekte Holzbearbeitung – die Lösung für jede Herausforderung. Individuelle Ausstattungen, kürzeste Umrüstzeiten und exakte Wiederholgenauigkeit überzeugen in Handwerk, Gewerbe und Industrie.
Mit Formatschiebetischlängen von 1300, 1550, 2050 oder 2500 mm und Auslegertischen von 1100 und 1300 mm verfügen die Modelle KF 700, KF 700 Professional über ausreichend Platz für die leichte Zuführung und komfortable Bearbeitung großformatiger Werkstücke. Für höchste Anforderungen und maximale Auflageflächen bietet die K 700 S Professional optional Formatschiebetische mit 2500, bzw. 2800 und 3200 mm und einen Auslegertisch mit bis zu 1500 mm.
Bedienkomfort der Premiumklasse ermöglicht die optionale „Power-Drive“-Steuerung für exakteste Einstell- und Wiederholgenauigkeit. Zehntelmillimetergenaue Höhen- und Winkelmaße von Kreissägeblatt und Frässpindel können schnell eingestellt und in Echtzeit an der übersichtlichen LED-Anzeige überprüft werden.
Highlights
- Schnittlänge: 1300–2500 mm
- Schnittbreite: 800-1250 mm
- Schnitthöhe: 104 mm
- Frästischöffnung: 230 mm
- Fräsanschlag für Werkzeug-Ø max.: 230 mm
- Frässpindel-Schnellwechselsystem, Standard
Details & Zubehör

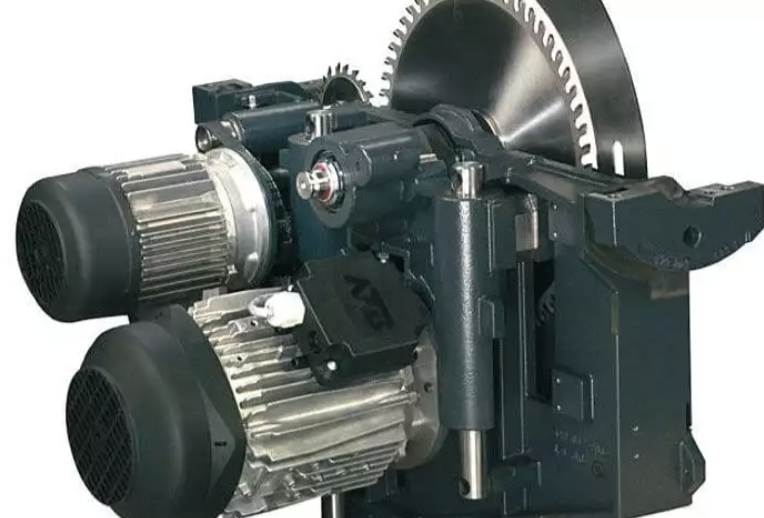

Das Kreissägeaggregat der Felder 700-Serie bietet eine völlig neue Dimension der Laufruhe und Effizienz. Mit einer Schnitthöhe von 104 mm bei einem Sägeblattdurchmesser von 315 mm und der Einsetzbarkeit von Nutwerkzeugen bis 19,5 mm erfüllt das massive Grauguss-Aggregat die höchsten Ansprüche moderner Holzbearbeitung. Durch die absolut wartungs- und schmierstofffreie Bauweise sparen Sie Zeit und Geld.

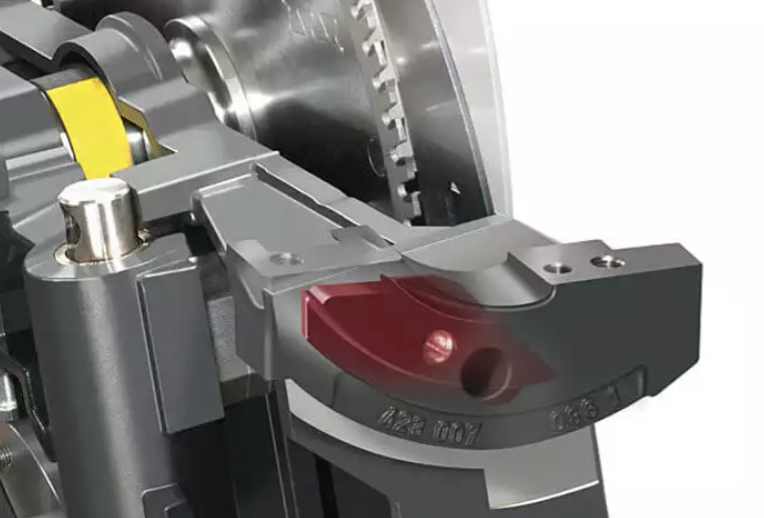

In den Führungen der Schwenksegmente sorgt ein spezieller, höchstbelastbarer synthetischer Werkstoff für extreme Leichtgängigkeit und langlebige Präzision. Das Schwenkführungssystem arbeitet ohne Zugabe von Schmierstoffen absolut wartungsfrei und ist staubunempfindlich.

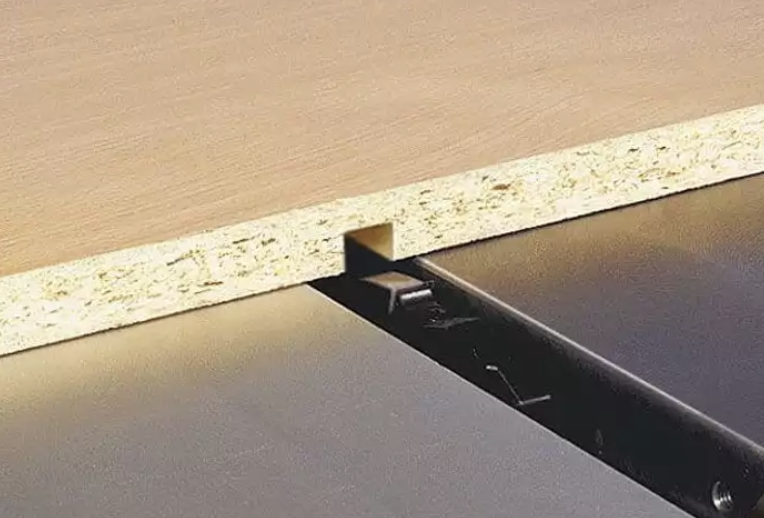

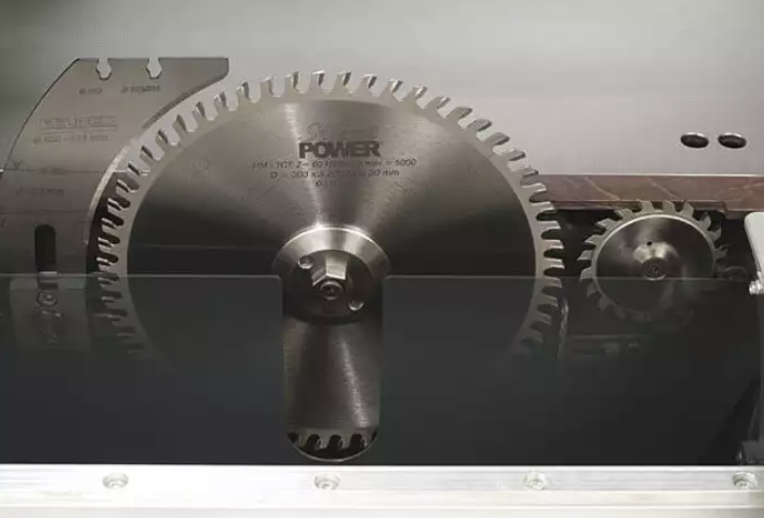

Das Vorritzaggregat für ausrissfreie Schnitte in Platten mit Kunststoffbeschichtung. Das Vorritzsägeblatt ist „spielfrei” höhen- und seiteneinstellbar, Antriebsleistung der Vorritzsäge „Industrie” 1,0 PS.

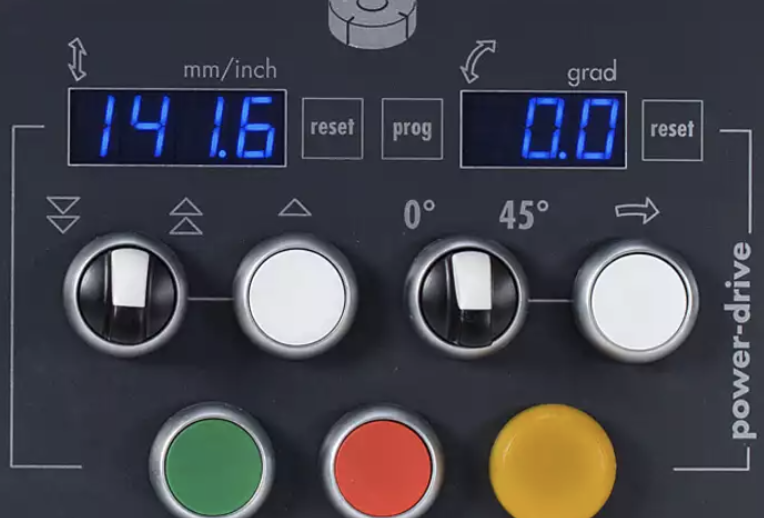

Die vollelektronische „Power-Drive“-Steuerung bietet exakteste Einstell- und Wiederholgenauigkeit. Mit einem Drehknopf regeln Sie die Sägeblatthöhen- und Winkeleinstellung, die Feinabstimmung erfolgt zehntelmillimetergenau per Tastknopf. Blaue LED-Ziffern informieren Sie direkt am Bedienfeld und in Echtzeit über den aktuellen Ist-Wert.

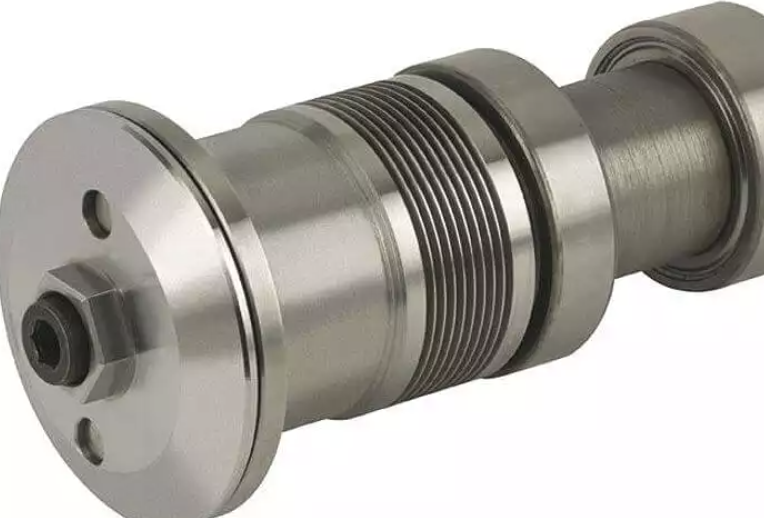

Die elektronisch gewuchtete, doppelt gelagerte Kreissägewelle wird über Poly-V-Riemen angetrieben. Dabei wird die größtmögliche, verlustfreie Übertragung der Motorleistung zum Kreissägeblatt erreicht.
Felder-Serie-700-Kreissägeaggregate ermöglichen Ihnen auch die Durchführung von Nutarbeiten. Dank abnehmbarem Kreissägeflansch und herausnehmbarer Tischeinlage könnnen Sie speziell von Felder entwickelte Verstellnutwerkzeuge einsetzen.

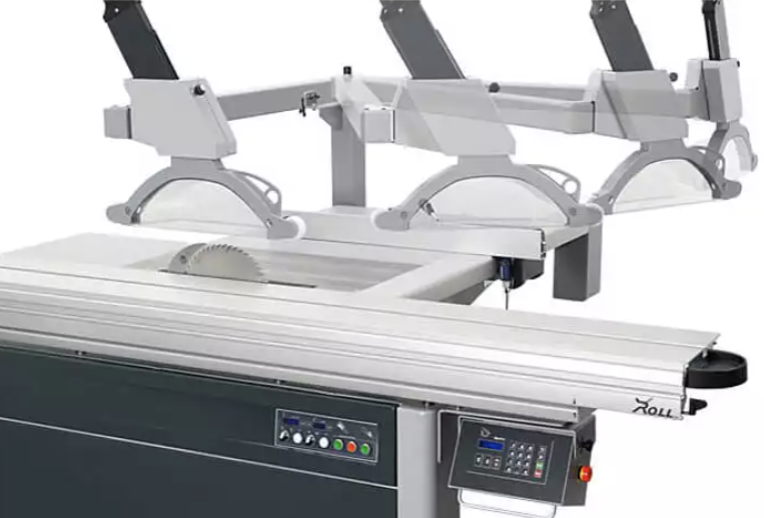

Höchste Arbeitssicherheit und maximale Flexibilität bei der Bearbeitung großformatiger Werkstücke: der neue Felder Oberschutz lässt sich schnell und einfach ausschwenken und ist immer da, wo Sie ihn gerade brauchen.

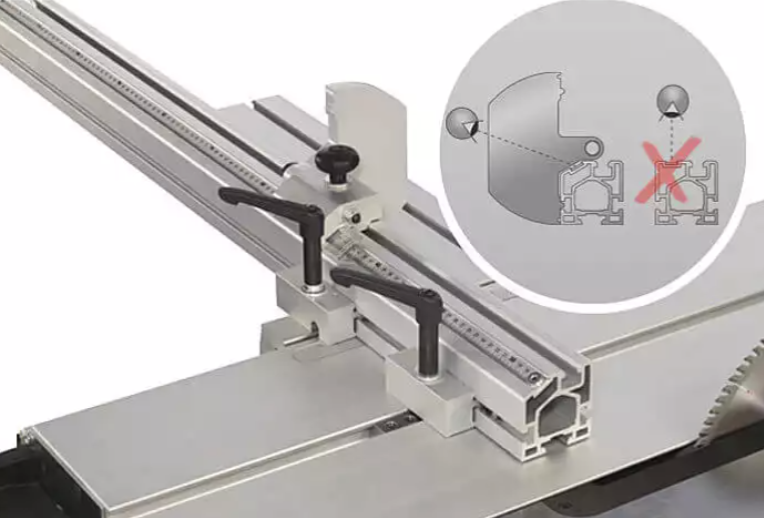

Der Ablänganschlag 1300 mm für Gehrungsschnitte zwischen +45° und –45° wird werkzeuglos am Alu-Formattisch montiert. Ein Endanschlag sorgt für die exakte 90°-Position. Die Skala der Ablänganschläge ist zur Bedienseite hin geneigt und ermöglicht so bequem das exakte Ablesen des gewünschten Einstellwertes. Der Ablänganschlagbacken wurde so konstruiert, dass eine kleine „Nase“ in die dafür vorgesehene Nut am Ablänganschlaglineal eingreift. Daher lassen sich schon auf Gehrung geschnittene spitze Winkel exakt am Anschlagbacken anlegen.

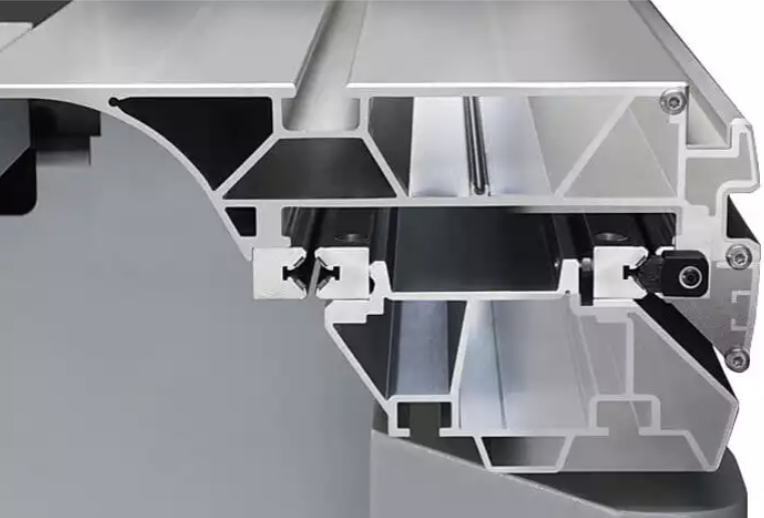

Der Felder-Alu-Formattisch wurde für höchste Belastungen bei bester Leichtgängigkeit konstruiert. Die „Monoprofile“ von Formattisch und Grundbahn garantieren durch die ausschließliche Verwendung von Aluminium Verzugsfreiheit bei jeder Temperatur. Durch die x-förmige („X-Roll“) Anordnung der Laufrollen verteilt sich die auftretende Druckbelastung optimal nach allen Seiten.

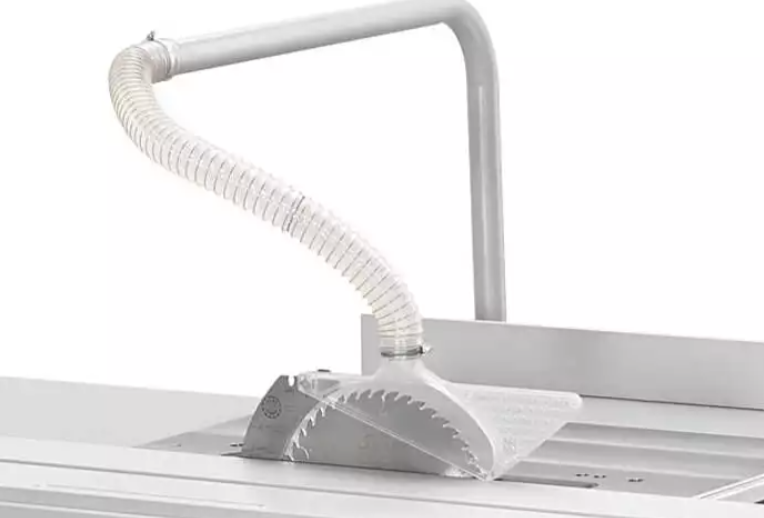

Die optimierte Absaugrohrführung garantiert immer ausreichend Platz und eine saubere Arbeitsfläche.

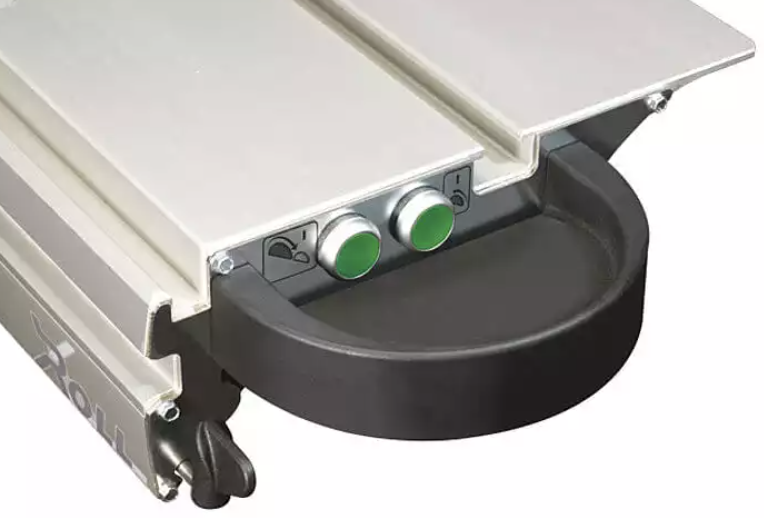

Auf Wunsch statten wir Ihre „700er“ mit den Einschalttasten für Haupt- und Vorritzsägeblatt direkt am Formattisch aus - genießen Sie diesen Vorteil!

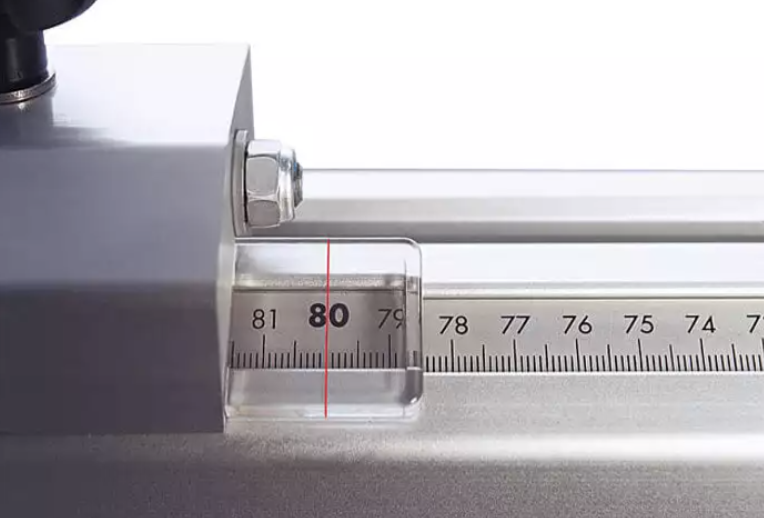

Die Skala der Ablänganschläge ist zur Bedienseite hin geneigt und ermöglicht so bequem das exakte Ablesen des gewünschten Einstellwertes.

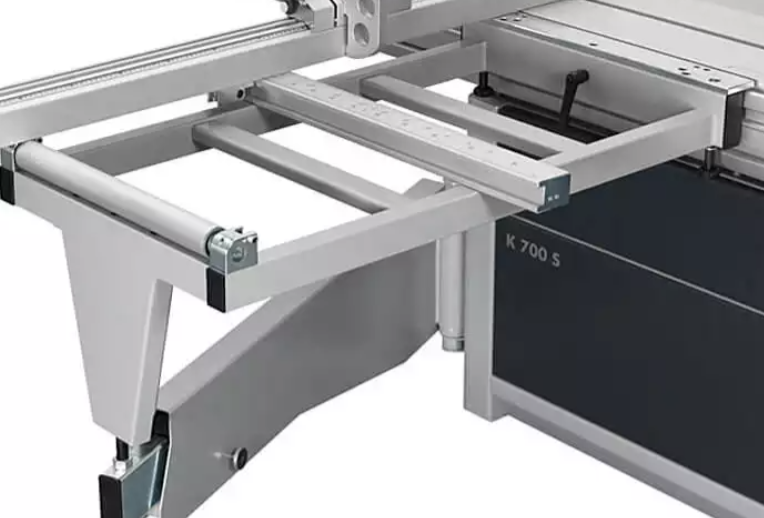

Der massive Auslegertisch ermöglicht die Bearbeitung großer und schwerer Werkstücke. Höchste Präzision und Laufruhe sichern acht kugelgelagerte Führungsrollen im Ausleger-Teleskoparm. Für individuell perfekte Holzbearbeitung können Sie Ihre Felder-Kreissäge optional mit dem Felder Auslegertisch 1100 oder der Profi-Version 1300 ausstatten.

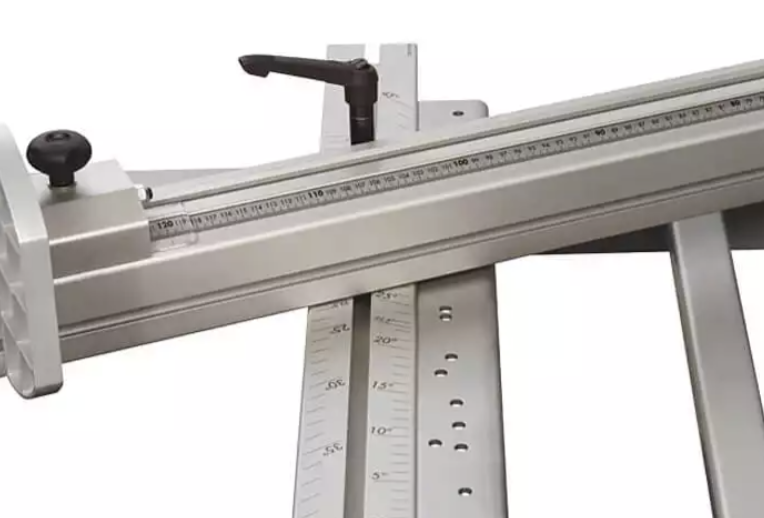

Der Teleskopanschlag, Einstelllänge 2600 mm, kann für Gehrungsschnitte stufenlos zwischen 90° und 45° eingestellt werden. Auf Wunsch steht Ihnen ein Gradraster-Index-System mit Rastpunkten in 5°-Schritten zur Verfügung.

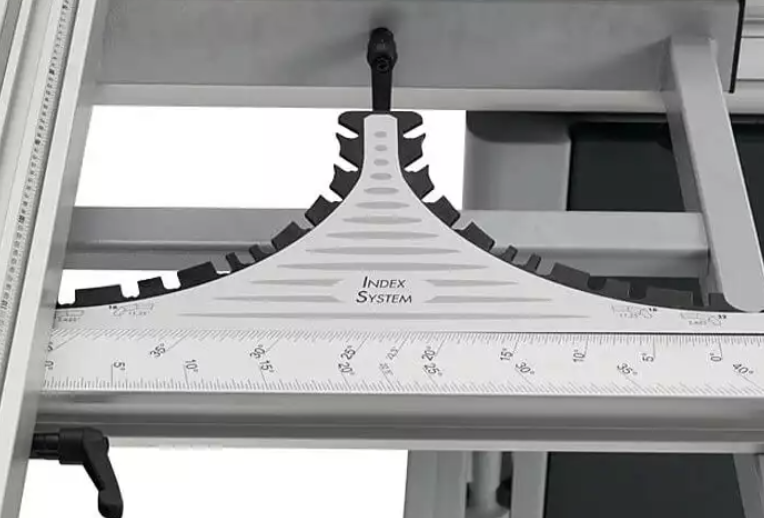

Mit dem Gradraster-Index-System am Auslegertisch stehen Ihnen in 5°-Schritten, aber auch bei 22,5° Rasterbohrungen zur Verfügung, die Sie mit Hilfe des Index-Rasterbolzens am Teleskopanschlag frei zwischen +45° und –45° wählen können.
Keine Ablesefehler durch Skalen und Nonius. Kein Zeitverlust durch mühevolles Herantasten an den Winkelwert. Hundertprozentig genaues Justieren und Fixieren ohne Zeitverlust und Ablesefehler sind die Vorteile des Gradraster-Index-Systems. Hochpräzise Rastpunkte erlauben so die maßgenaue Anfertigung von Vielecken wie z. B. 5,625° (32eck), 11,25° (16eck), 22,5° (8eck). Zusätzliche Rastpunkte bei 15°, 20°, 25°, 30°, 35°, 40° und 45° können sowohl auf Schub als auch auf Stoß gewählt werden. Jeder Rastpunkt ist mit einer Längenkompensation ausgestattet. Das hochpräzise Gradraster-Index-System ist werkseitig eingestellt. Jeder Rastpunkt kann zudem einzeln feinjustiert werden. Das formschön dem Maschinendesign angepasste Gradraster-Index-System steigert Ihre Produktivität zu einem einzigartigen Preis-Leistungs-Verhältnis.

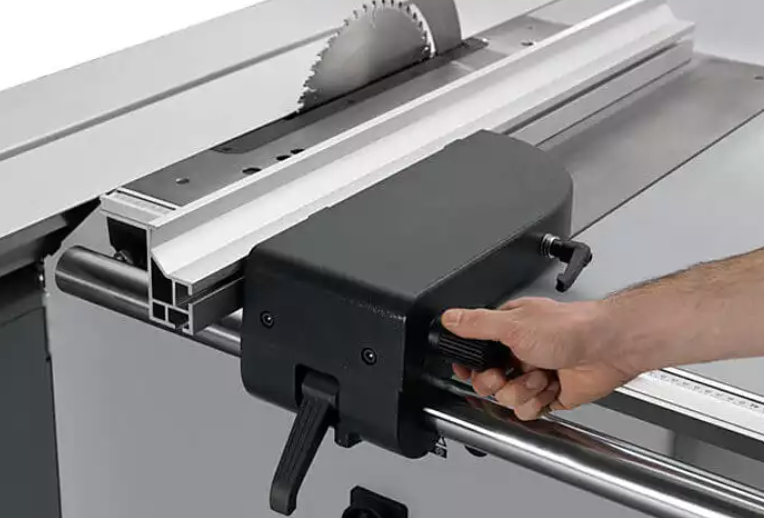

Die Parallelschnittbreite beträgt Standard 800 mm, auf Wunsch 1250 mm. Leichtgängig und präzise verstellen Sie den Parallelanschlag per Einhand-Schnellklemmung; beim präzisen Justieren hilft die integrierte Feineinstellung (optional). Die Parallelschnittskala ist groß dimensioniert und perfekt im Kreissägetisch integriert. Das Alu-Kreissägelineal lässt sich für Absetzarbeiten oder zum besseren Zuführen von Werkstücken nach hinten verschieben. Für die Bearbeitung von besonders schmalen Werkstücken bei geschwenktem Kreissägeblatt kann das Alu-Kreissägelineal in die liegende Position gebracht werden.
Groß dimensioniert und auf höchste Belastungen konzipiert, „schwebt“ der Zapf- und Schlitztisch auf „X-Roll“, einer hochentwickelten, modernen Führungstechnologie. Durch die x-förmige Anordnung der Laufrollen („X-Roll“) verteilt sich die auftretende Druckbelastung optimal nach allen Seiten. Die lineare Auflage der Stahlrollen auf den gehärteten und geschliffenen Führungsflächen garantiert unerreichte Präzision und Laufruhe. „X-Roll“ sichert Ihnen die Qualität und Präzision, die Sie von Ihrer neuen Schwenkspindel-Fräsmaschine erwarten. Und hier noch ein weiterer Grund, sich für Felder zu entscheiden: 10 Jahre Werksgarantie unterstreichen die Zuverlässigkeit von „X-Roll“.

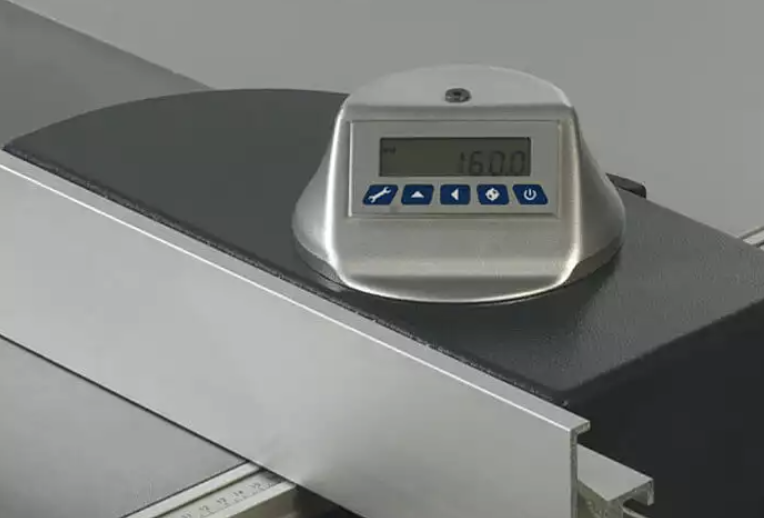

Optimal in den Parallelanschlag integriert, ermöglicht Ihnen die elektronische Digitalanzeige zehntelmillimetergenaue Präzision. Option
Komplett neu entwickelt, setzt das Felder-Serie-700-Fräsaggregat Maßstäbe, die ihresgleichen suchen! Frässpindel-Nutzhöhe über Tisch 115 mm Frästischöffnung 230 mm Frässpindel-Schnellwechselsystem 4 Drehzahlen 3500, 6500, 8000, 10.000 U/min

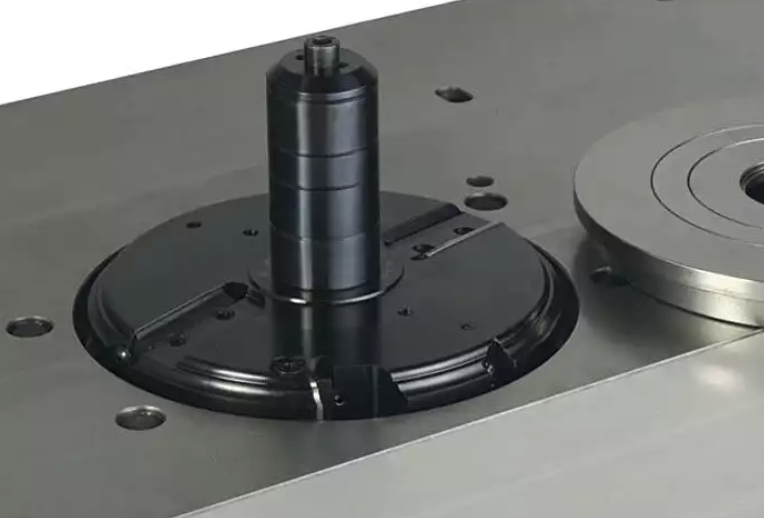

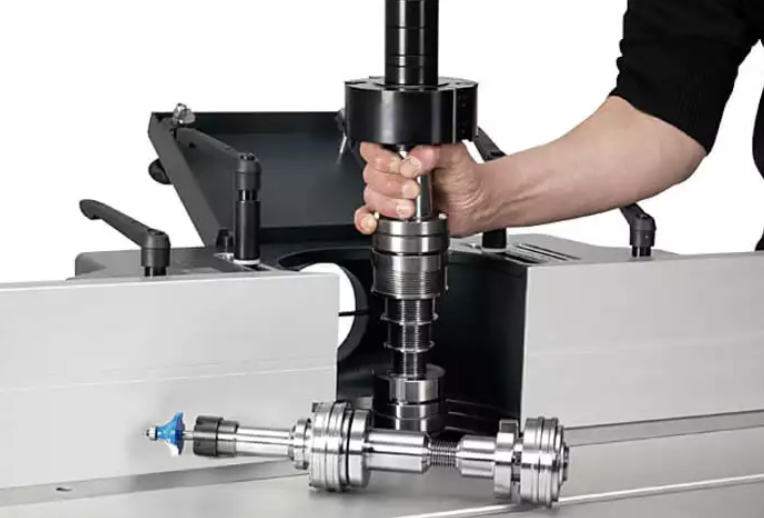

Die Vorteile des FELDER-Frässpindel-Schnellwechselsystems: einfaches, schnelles Wechseln der Frässpindeln; Einsatz von Frässpindel-Ø 25, 30, 40, 50 mm, ¾“, 1“, 1 ¾“ und Hochgeschwindigkeitsfrässpindel für Schaftfräser mit 15.000 U/min; automatische Wiederholeinstellung für Serienfräsarbeiten.

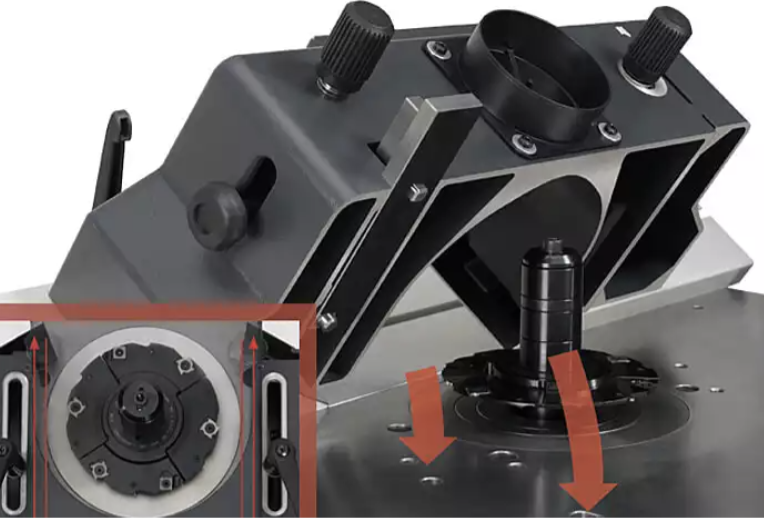

Alle FELDER-Fräsmaschinen haben in ihrer Standardausstattung eine von 90°–45° schwenkbare Frässpindel. Sie erweitern den Einsatzbereich Ihrer „FELDER” auf ein Vielfaches und sparen viele Werkzeugkosten bereits beim Maschinenkauf. Bequem und leichtgängig schwenkt das gesamte Fräsaggregat per Handrad in den von Ihnen gewünschten Winkel.

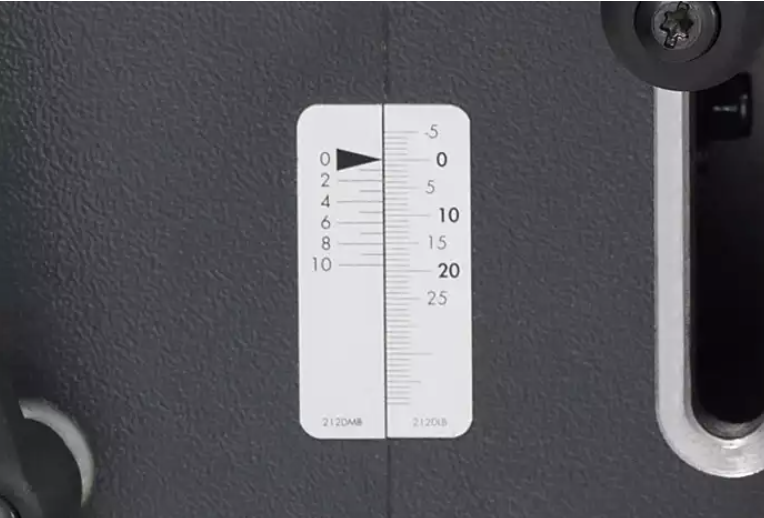

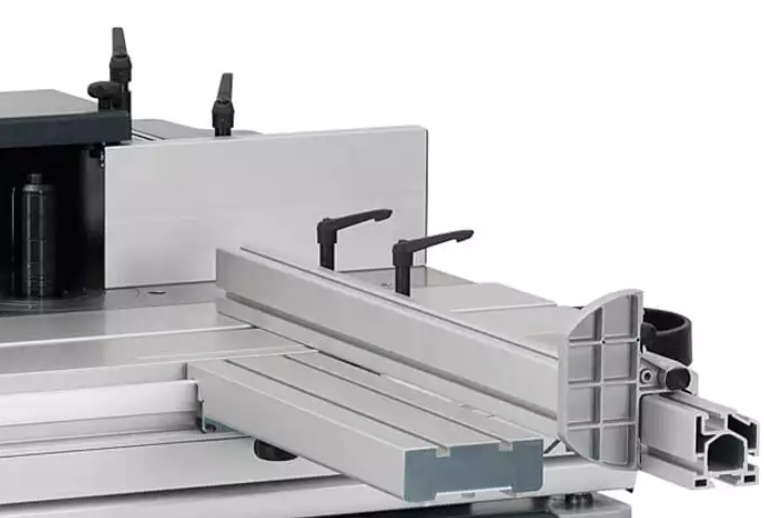

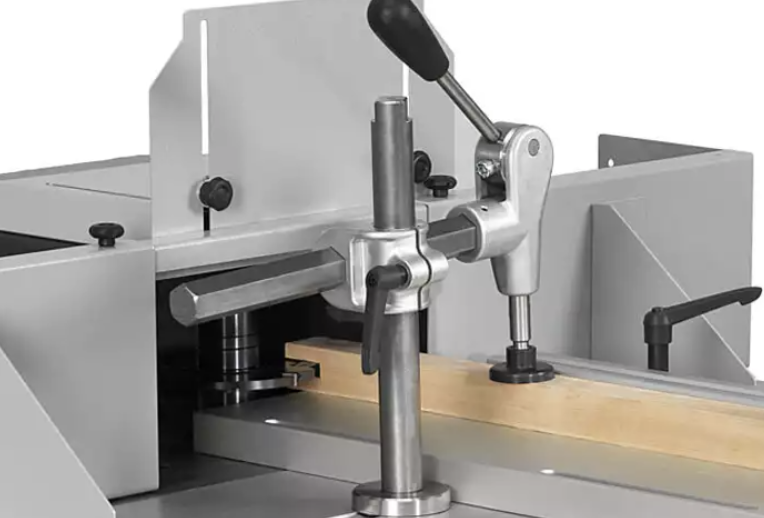

Harteloxierte Alu-Fräsanschlagschienen sind Standard. Die abnehmbare Anschlagschiene lässt sich nach Skala von –10 bis +35 mm exakt feineinstellen.

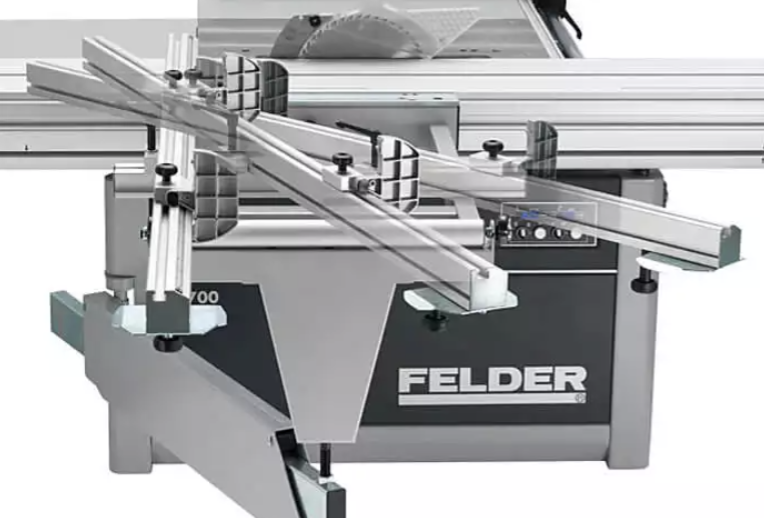

Sicherheitslineale für durchgehende Werkstückführung am Fräsanschlag (Wunschausstattung).
Das MULTI-Einstellsystem ermöglicht neben der Parallelführung des Fräsanschlages vor allem die Schnelleinstellung auf den Werkzeugdurchmesser.
- Automatische Wiederholeinstellung nach Anschlagabnahme
- Parallelführung des Fräsanschlages
- Schnell- und Feineinstellung
- Einstellskala für Spanabnahme
Die Hochgeschwindigkeitsfrässpindel nimmt alle Schaftfräser mit Schaft-Ø 6–16 mm auf. Drehzahl 15.000 U/min, mit voller Motorkraft bis zu 10,0 PS.

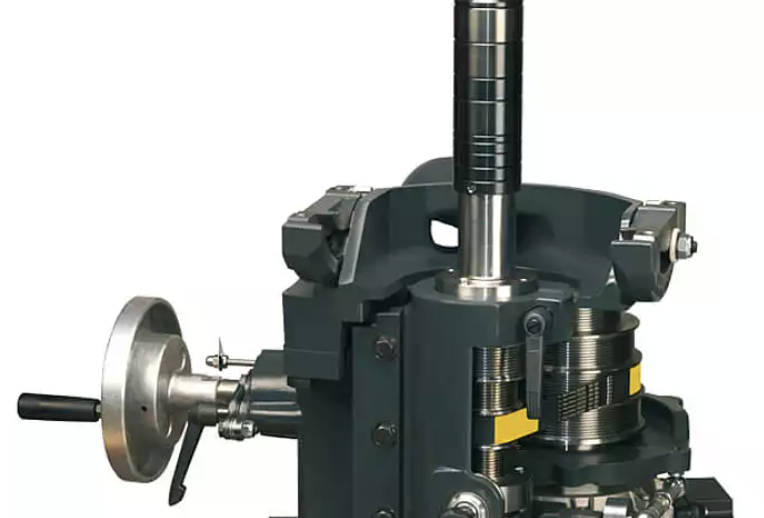

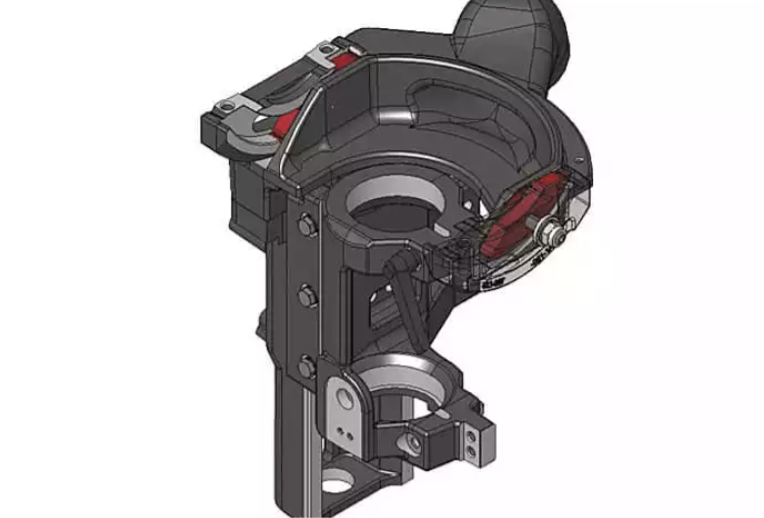

Die Schwenksegmentführung des Felder-Serie-700-Fräsaggregates verfügt über ein kleines, sehr entscheidendes Detail: Sie ist absolut schmierstofffrei!

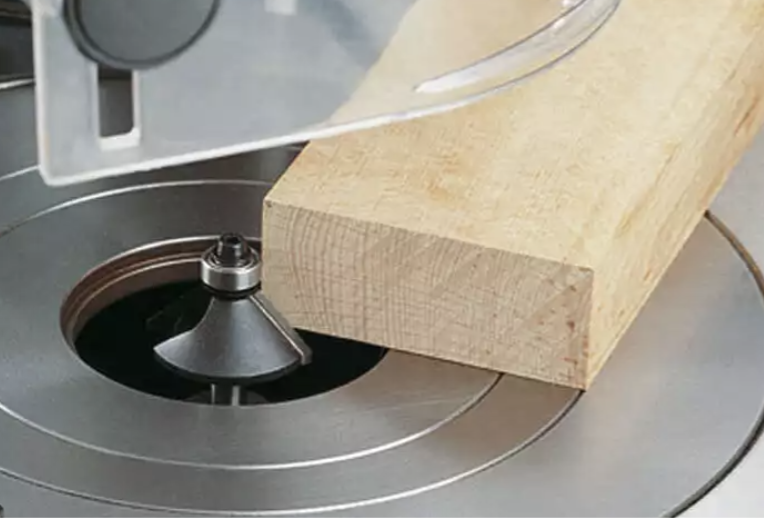

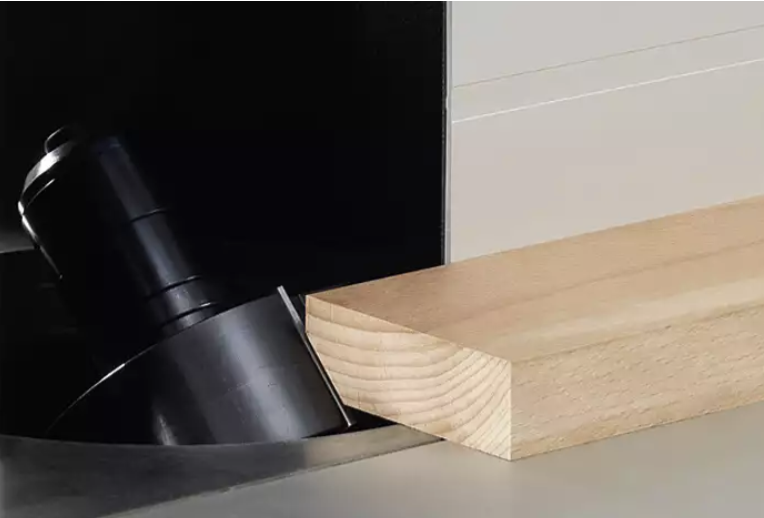

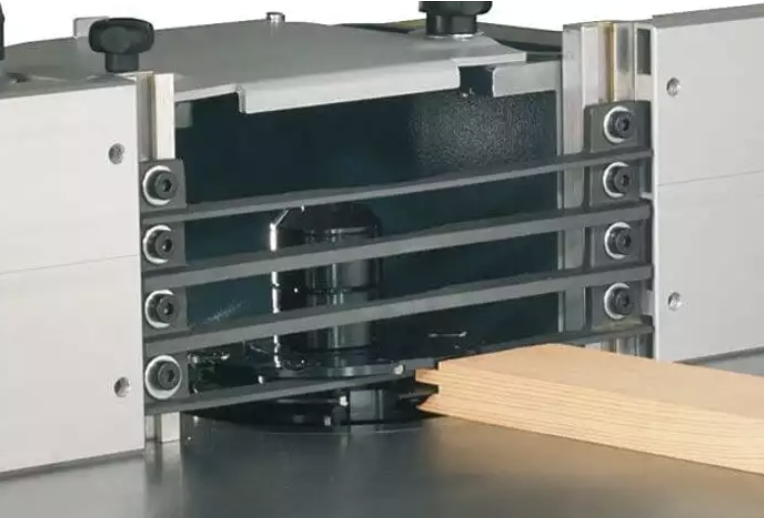

Die große Frästischöffnung ermöglicht Ihnen hohe Arbeitssicherheit: Groß dimensionierte Abplattfräswerkzeuge, Zapf- und Schlitzwerkzeuge können „Unter-Tisch“ eingesetzt werden.

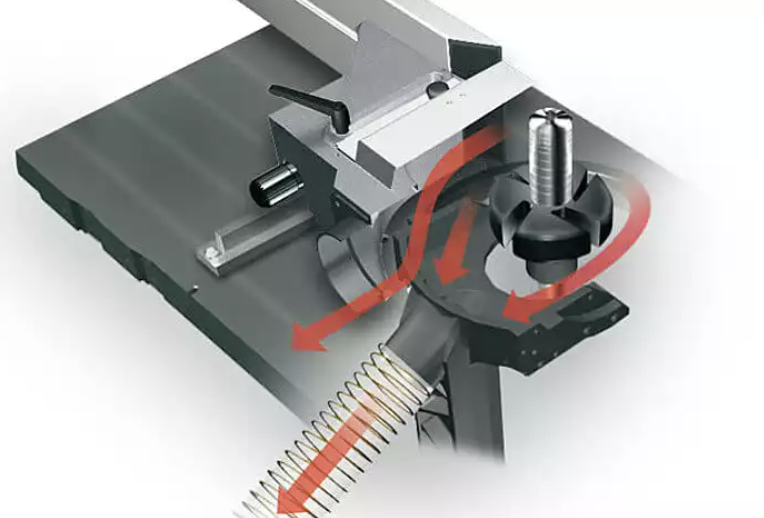

Die duale Fräsabsaugung aus dem Fräsanschlag und dem Spänefangbehälter unter dem Frästisch sorgt für eine saubere Maschine und gute Arbeitsergebnisse.
Mehr als 50 % unserer Kunden entscheiden sich heute für „Power-Drive”.
Seit dem Jahr 1969 hat sich das Felder-Tischverlängerungssystem tausendfach bewährt. Mit wenigen Handgriffen und ohne Werkzeuge vergrößern Sie die Auflagefläche Ihrer Felder um bis zu 2000 mm.

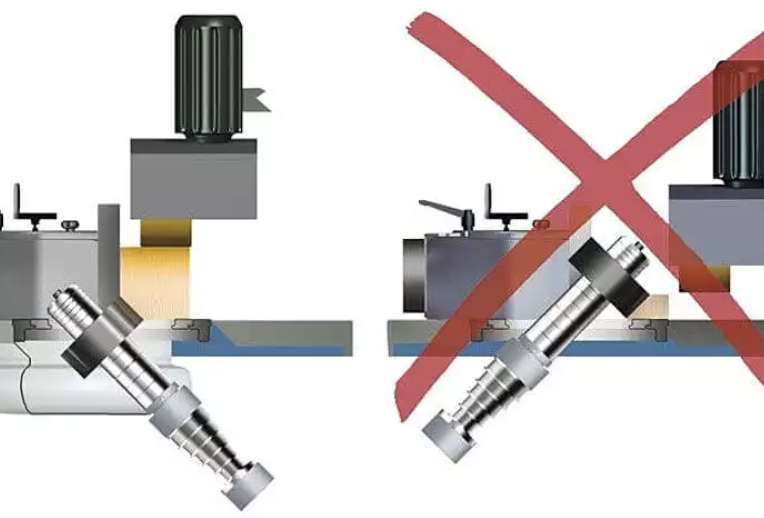

Richtige Frässpindelschwenkung bei Felder „nach hinten“ mit großem Bedienungskomfort: Sicheres Arbeiten, Jede Werkstückgröße möglich, Vorschubapparateinsatz problemlos möglich, Präzises Fräsbild, Beste Späneabfuhr Gefährliche Frässpindelschwenkung „nach vorne“ mit schweren Bediennachteilen: Erhöhte Unfallgefahr, Begrenzte Werkstückhöhe, Vorschubapparateinsatz nicht möglich, Schlechtes Fräsbild, Späneabfuhr schlecht oder gar nicht möglich

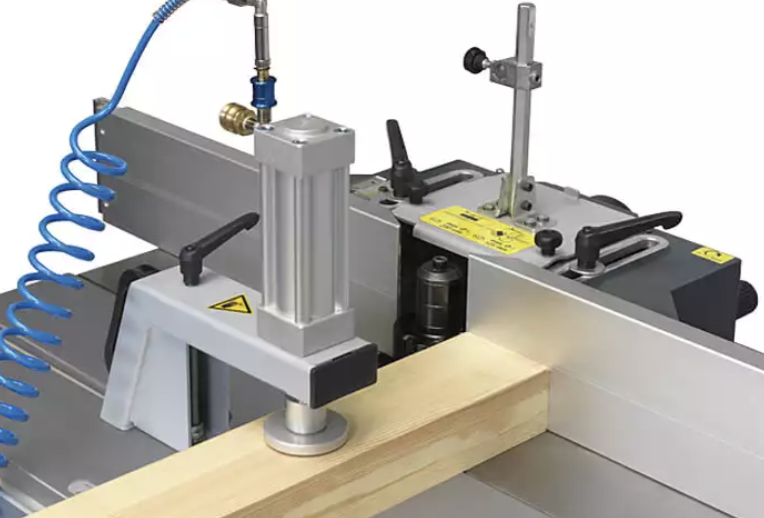

- Bequemes Klemmen von Werkstücken bei maximaler Flexibilität, einsetzbar auf allen Formatkreissägen und Fräsmaschinen mit Schiebetisch.
- Einfaches Nachrüsten, dank magnetischer Halterung
- Sicherheitszylinder für maximalen Arbeitsschutz
- Druckbalkenfunktion bei jeder Schiebetischlänge möglich
- Klemmhöhe 95 mm
- Spannkraft ca. 300 kg
