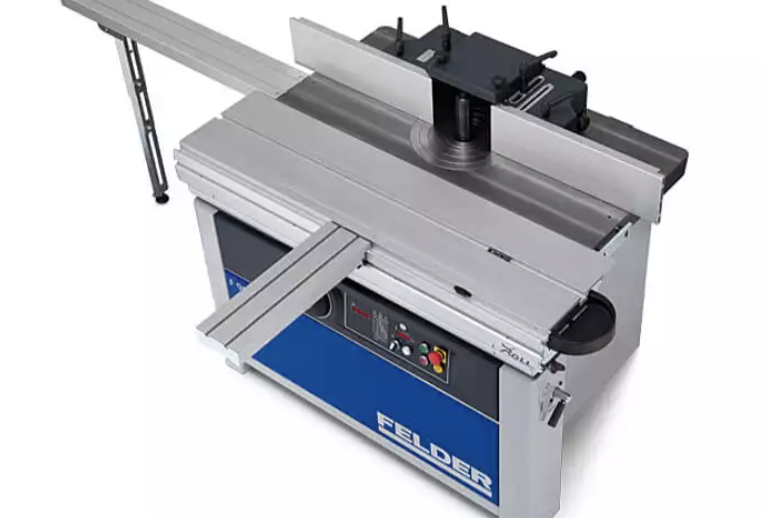

Schwenkspindel-Fräsmaschine F 900 Z
Standard Ausstattung
- Fräseinheit mit Tischöffnung 320 mm
- Stern-Dreieck-Start
- Drehrichtungsschalter
- Elektrische Frässpindel-Höhenverstellung
- Manuelle Frässpindelschwenkung 90°–45°
- Manuelle Spindelblockierung
- Frässpindel-Ø 30 mm, 140 mm Nutzhöhe über Tisch
- Fräsanschlag 230 für Werkzeug-Ø max. 230 mm
- Anschlaglineale 550 mm, ALU eloxiert
- Zapf- und Schlitztisch 1300 mm, eloxiert
- EURO-Frässchutz
- MULTI-Einstellsystem
Optionale Ausstattung
- Stufenlose Drehzahlregelung 1500–10.000 U/min
- Schaltkontakt zur Ansteuerung einer Absaugung
- 3-Phasen-CEE-Kupplung
- Elektrische Frässpindelschwenkung 90°–45°
- Digitale LED Anzeige für Frässpindelhöhe und -winkel
- Frässpindelblockierung von außen
- Vorbereitung für Schlitzscheibenabdeckung
- Frässpindel-Ø 32 mm, 35 mm, 1 1/4'', 40 mm, 50 mm
- Hochgeschwindigkeitsspindel
- Anschlaglineale ALU eloxiert und Sicherheitslineale
- Sicherheitslineale „Integral“ 500 mm
- Zapf- und Schlitztisch 2050 mm oder 2500 mm
- Auslegertisch 1100 oder 1300
- Ablänganschlag 1100 mm
- Teleskopanschlagverlängerung
- Auslegertisch-Ablänganschlag 2600 mm
- Profi-Vorschubpaket für Serienarbeiten
- Wegschwenkvorrichtung für Vorschub
- Koppelsystem für Tischverlängerung Fräse
- Schlitzscheibenabdeckung
- Überschubplatte
Technische Daten
- Frässpindelschwenkung
- 90° - 45°
- Frässpindeldurchmesser
- 30 mm
- Schutzeinrichtung
- EURO-Frässchutz
- Frässpindel Nutzhöhe
- 140 mm
- Anschlaglineal
- 550 mm, ALU eloxiert
- Frästischöffnung
- 320 mm
- Zapf- und Schlitztisch
- 1.300 mm, eloxiert
- Fräsanschlag
- 230 mm
- Absauganschluss
- 120 mm / 80 mm
- Arbeitshöhe
- 890 mm
- Drehrichtung
- Drehrichtungsschalter
- Drehzahlstufen
- 3.500/4.500/6.000/8.000/10.000 U/min
- Gewicht [kg]
- 650 kg
- Höhenverstellung
- elektrisch
- Motorleistung
- 7,5 PS (5,5 kW)
- Motorspannung
- 400 V (50Hz)
- Winkelverstellung
- elektrisch
Downloads
Produktsicherheit
Merkmale & Infos
F 900 Schwenkspindel-Fräsmaschinen – für Spitzenleistung in Handwerk und Industrie
Für Spitzenleistungen in Handwerk und Industrie wurden die Felder-Schwenkspindel-Fräsmaschinen der Serie 900 entwickelt. Im Inneren der eleganten Maschinenkonzeption steckt Maschinenbaupräzision vom Feinsten. Extreme Präzision, höchste Bedienfreundlichkeit und perfekte Verarbeitung machen Felder Holzbearbeitungsmaschinen zu den meistgekauften, weltweit.
... mit Power-Drive – alles elektrisch
Drehknöpfe für Schnell- und Feineinstellung der Frässpindelhöhe und -schwenkung. Rote LED-Displays zeigen die aktuellen Ist-Werte an.
Highlights
- Frästischöffnung: 320 mm
- Fräsanschlag für Werkzeug-Ø max.: 230 mm
- Frässpindel-Schnellwechselsystem, Standard
- Zapf- und Schlitztisch: 1300 mm (2050 mm/2500 mm)
- Drehzahlen: 3500, 4500, 6000, 8000, 10000 U/min (Option: stufenlos 1500–10000 U/min)
- Frässpindelsteuerung: „Power-Drive”
Details & Zubehör

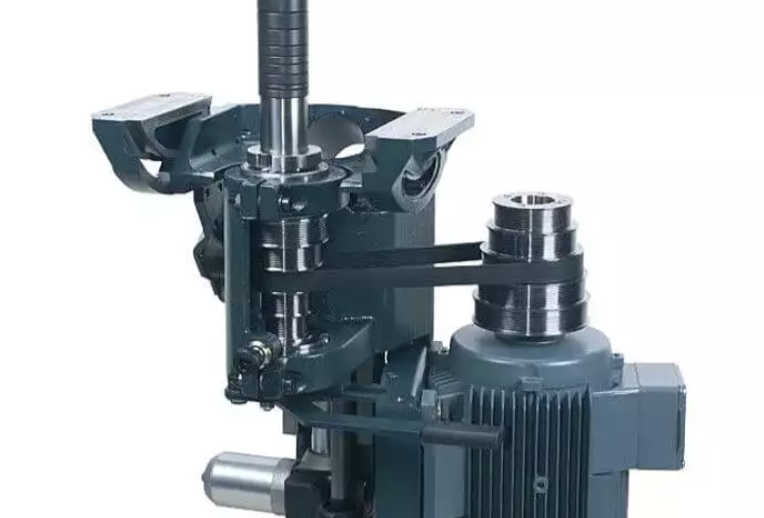

In jedem Detail des schweren Serie 900-Fräsaggregates spiegeln sich jahrzehntelange Maschinenbau-Erfahrung, verbunden mit modernsten Produktionstechniken.
Extremste Anforderungen und höchster Bedienkomfort: Optional - Stufenlose Drehzahlregelung bis 10.000 U/min. - perfekte Ergebnisse in jedem Material.

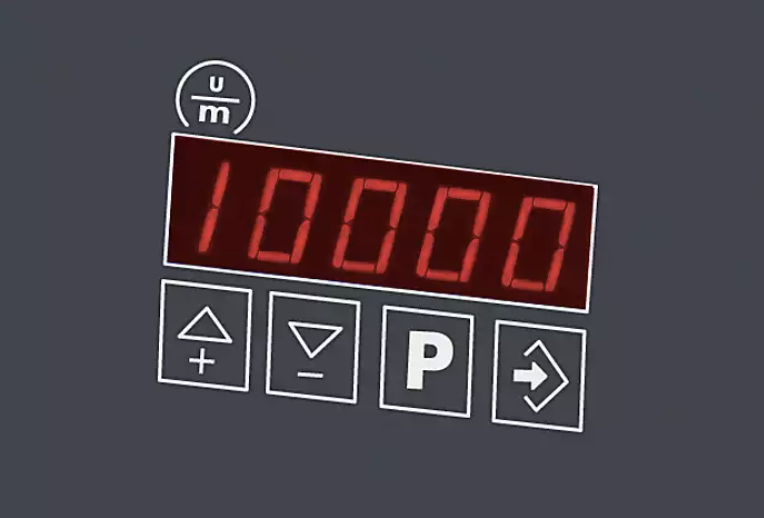

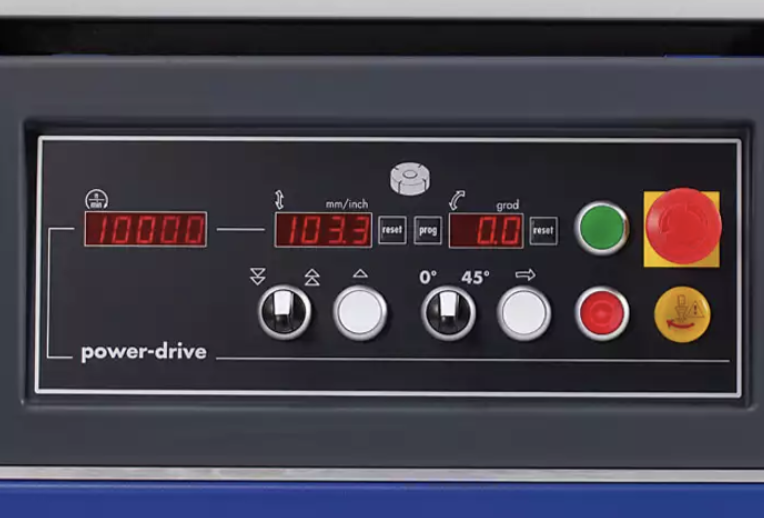

Die vollelektronische „Power-Drive“-Steuerung bietet exakteste Einstell- und Wiederholgenauigkeit. Mit einem Drehknopf regeln Sie die Höhen- und Winkeleinstellung, die Feinabstimmung erfolgt zehntelmillimetergenau per Tastknopf. Rote LED-Ziffern informieren Sie direkt am Bedienfeld und in Echtzeit über den aktuellen Ist-Wert. Serie-900 Maschinen verfügen zusätzlich über eine Digitalanzeige für die aktuelle Drehzahl.

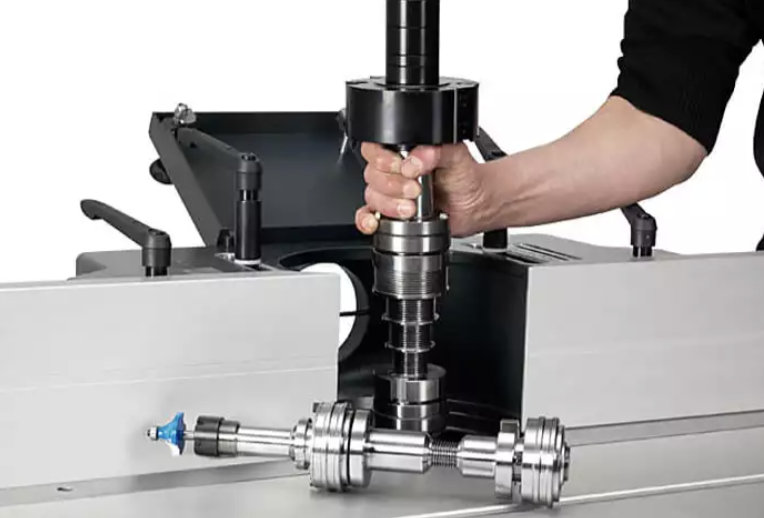

Der unbegrenzte Einsatz Ihrer neuen Schwenkspindel-Fräse F 900 wird zusätzlich mit dem Felder-Frässpindel-Schnellwechselsystem unterstützt. Sie können Frässpindeln mit fest vormontierten Fräswerkzeugen für Serien-Fräsarbeiten, aber auch Frässpindeln mit unterschiedlichen Frässpindel-Durchmessern sekundenschnell einsetzen. Ein Highlight der besonderen Art ist die Felder-Hochgeschwindigkeits-Frässpindel für Schaftfräser mit 15.000 U/min.

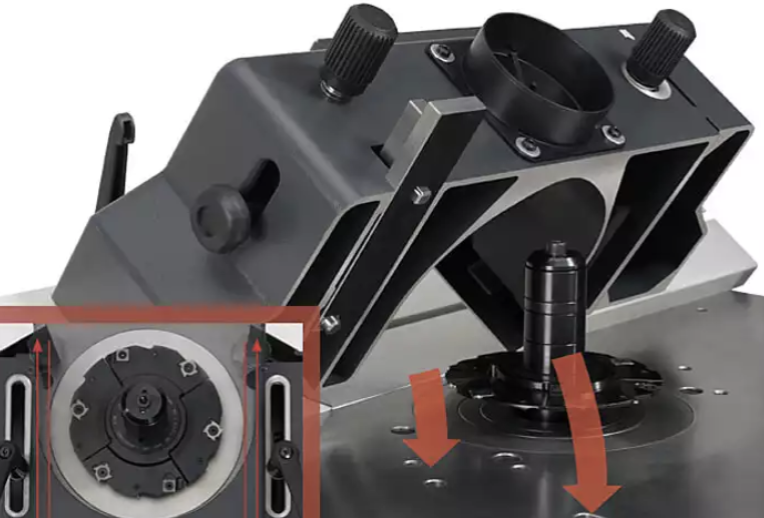

Der Anschlag nimmt Fräswerkzeuge bis max. Ø 230 mm auf. Die Feineinstellung der abnehmenden Anschlagschiene ist Standard. Die Absaugung der Späne erfolgt über den integrierten Absauganschluss. Die Frästischöffnung beträgt 320 mm, das ist Ihr Vorteil bei Abplattfräsarbeiten: Das Fräswerkzeug kann unter die Frästischfläche versenkt werden. Max. Werkzeug-Ø 230 mm, max. Werkzeughöhe über Tisch 100 mm, Ø Absauganschluss 120 mm, staubgeprüft durch Prüfinstitut BG. Die abnehmende Anschlagschiene kann mittels Handrad nach Skala –5 bis +25 mm eingestellt werden.

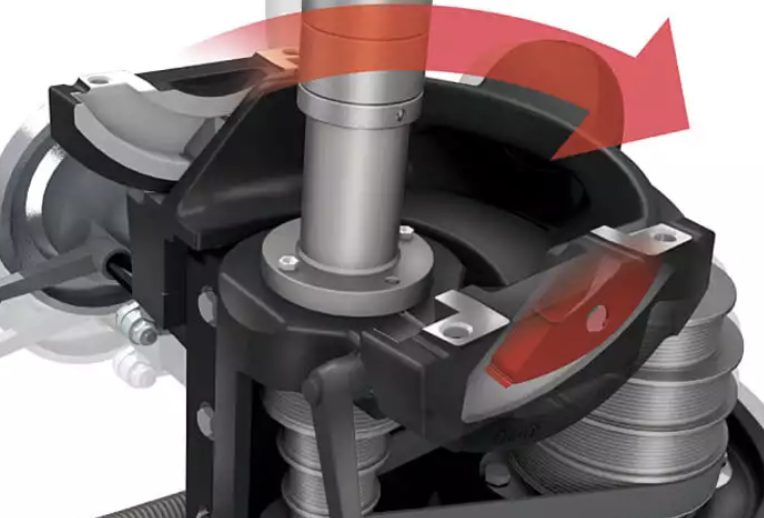

Die patentierte Schwenksegmentführung „Easy-Glide“ erfüllt höchste Anforderungen aus Gewerbe und Industrie.

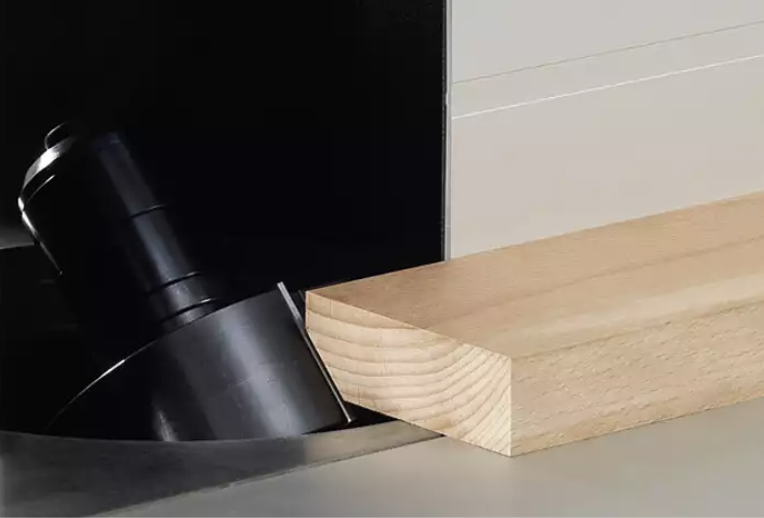

Richtige Frässpindelschwenkung „nach hinten“ mit großem Bedienungskomfort:
- Sicheres Arbeiten
- Jede Werkstückgröße möglich
- Vorschubapparateinsatz problemlos möglich
- Präzises Fräsbild
- Beste Späneabfuhr

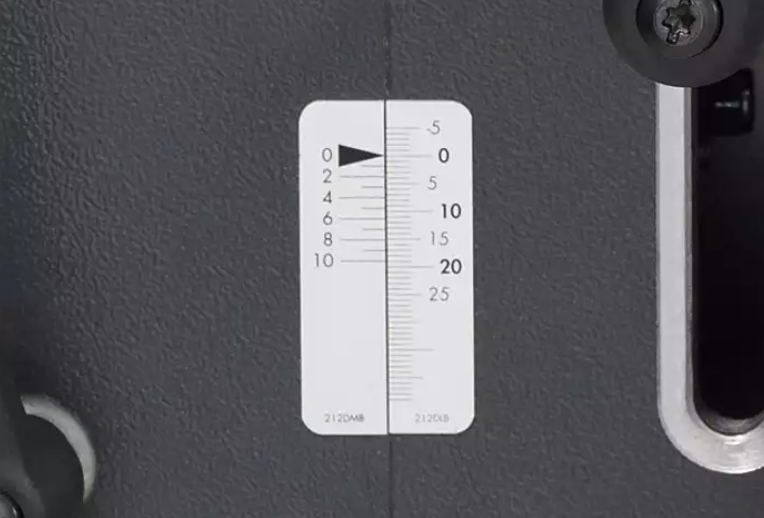

Harteloxierte Alu-Fräsanschlagschienen sind Standard. Die abnehmbare Anschlagschiene lässt sich nach Skala von –5 bis +25 mm exakt feineinstellen.

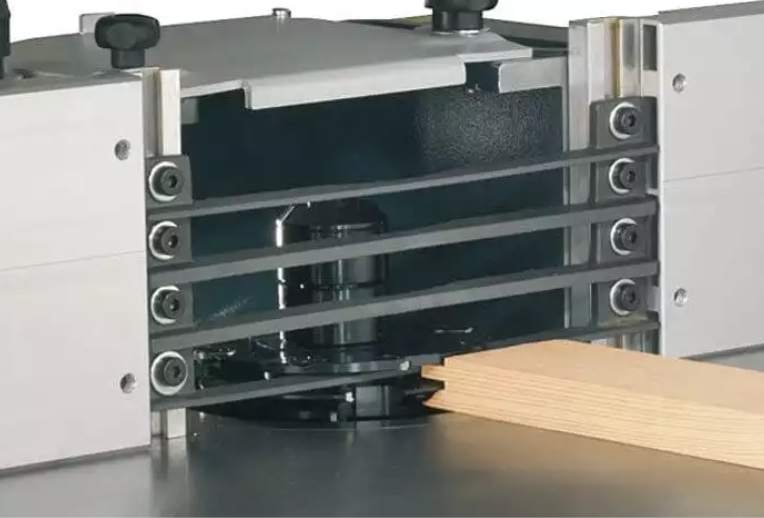

Sicherheitslineale für durchgehende Werkstückführung am Fräsanschlag (Wunschausstattung).

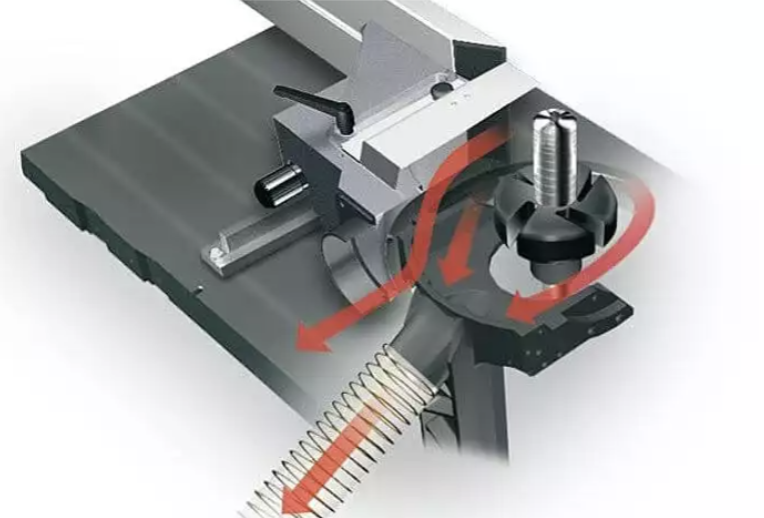

Die duale Fräsabsaugung aus Fräsanschlag und Spänefangbehälter unter dem Frästisch sorgt für eine saubere Maschine und gute Arbeitsergebnisse.
Das MULTI-Einstellsystem gewährleistet die Parallelführung des Fräsanschlages und ermöglicht die Schnelleinstellung des Fräsanschlages auf den Werkzeugdurchmesser. Schneller mit dem MULTI-Einstellsystem! Automatische Wiederholeinstellung nach Anschlagabnahme, Parallelführung des Fräsanschlages, Schnell- und Feineinstellung, Einstellskala für Spanabnahme

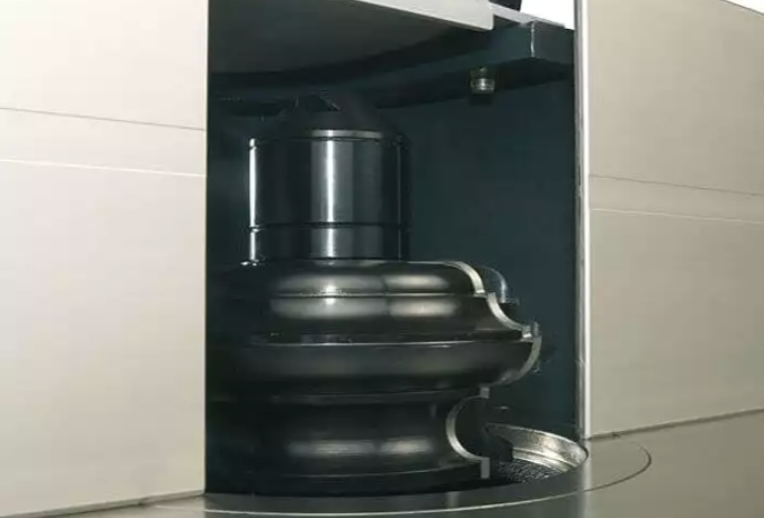

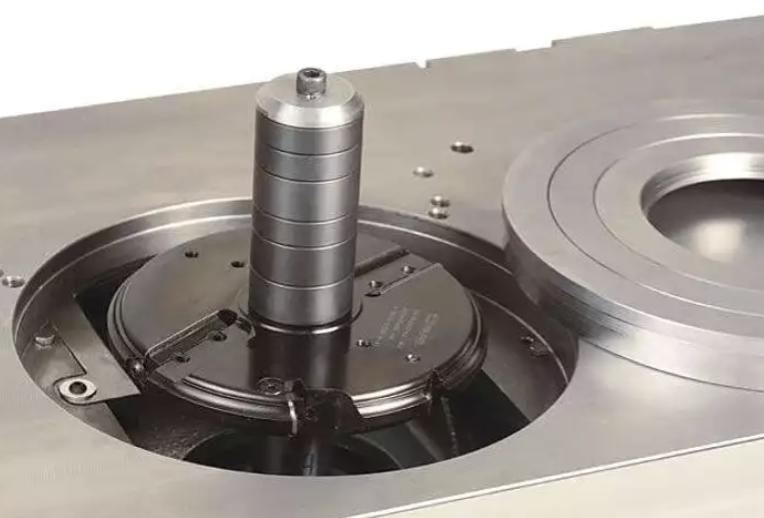

Die große Frästischöffnung ermöglicht Ihnen hohe Arbeitssicherheit: Groß dimensionierte Abplattfräswerkzeuge, Zapf- und Schlitzwerkzeuge können „Unter-Tisch“ eingesetzt werden.
Seit dem Jahr 1969 hat sich das Felder-Tischverlängerungssystem tausendfach bewährt. Mit wenigen Handgriffen und völlig werkzeuglos vergrößern Sie die Auflagefläche Ihrer Felder um bis zu 2.000 mm.

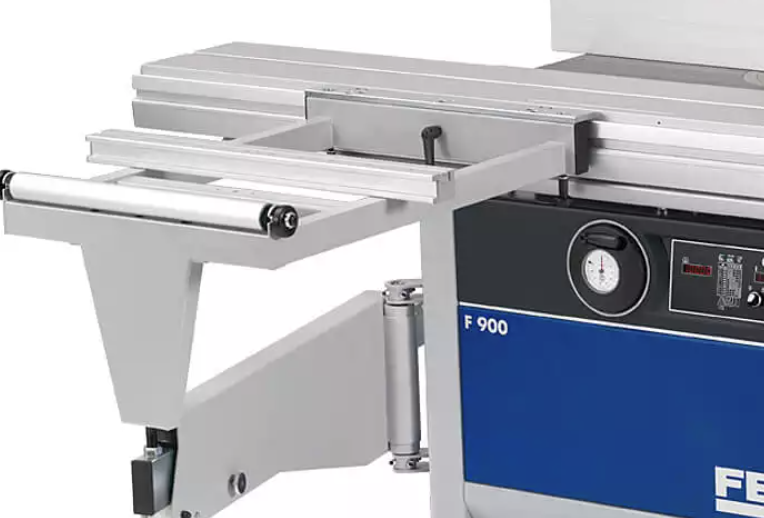

Zusatzausstattung: Auslegertisch und Zapf- und Schlitztisch 2500 mm. Großdimensionierte Werkstücke wie z. B. beim Fälzen von Türen können Sie mit diesen wertvollen Zusatzausstattungen perfekt bearbeiten.
FELDER-Schwenkspindel-Fräsmaschinen sind Standard bereits mit dem Zapf- und Schlitztisch ausgestattet. Groß dimensioniert und auf höchste Belastungen konzipiert, „schwebt“ der Zapf- und Schlitztisch auf X-Roll, einer hoch entwickelten, modernen Führungstechnologie.
Ein Höchstmaß an Bedienkomfort bietet Ihnen die Wegschwenkeinrichtung für Vorschubapparate.

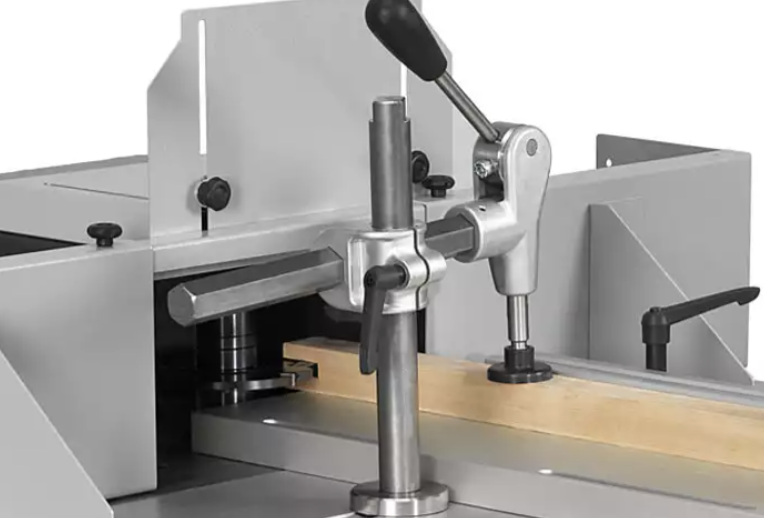

- Bequemes Klemmen von Werkstücken bei maximaler Flexibilität, einsetzbar auf allen Formatkreissägen und Fräsmaschinen mit Schiebetisch.
- Einfaches Nachrüsten, dank magnetischer Halterung

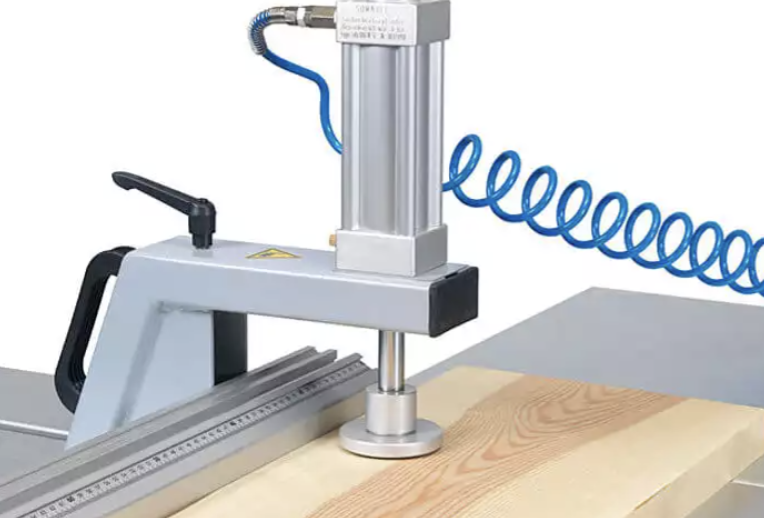

- Sicherheitszylinder für maximalen Arbeitsschutz
- Druckbalkenfunktion bei jeder Schiebetischlänge möglich
- Klemmhöhe 95 mm
- Spannkraft ca. 300 kg

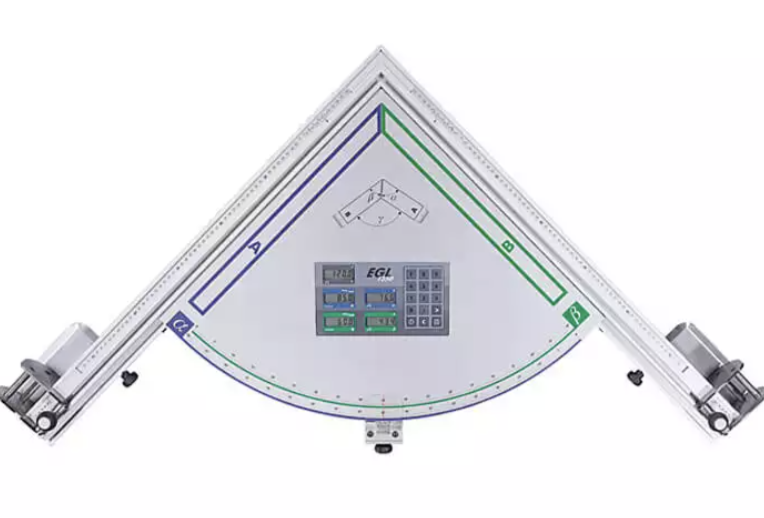

Einzigartig! Die patentierte Doppelschnitt-Gehrungslehre von Felder ermöglicht Ihnen Gehrungsschnitte verschieden breiter Werkstücke in jedem beliebigen Winkel! So einfach funktioniert´s: Geben Sie per Tastatur am integrierten Computer den gewünschten Gesamtwinkel g und die Werkstückbreiten A und B ein - Einstellwerte a + b ablesen und die Doppelgehrungslehre einstellen! Die Anschlagbacken an den Anschlaglinealen können bis 1350 mm per Skala eingestellt werden. Je nach eingestelltem Winkel stehen Ihnen zur Längenkompensation Noniusskalen zur Verfügung - damit Sie auch bei Winkelschnitten exakt die Werkstücklänge einstellen können.

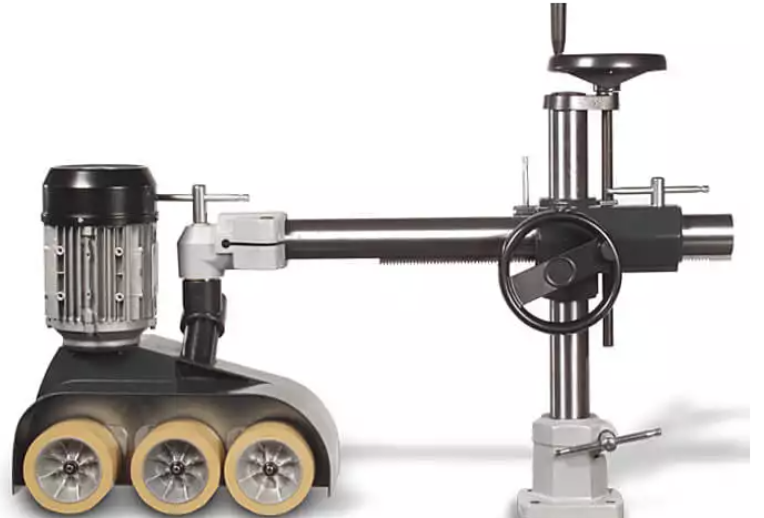

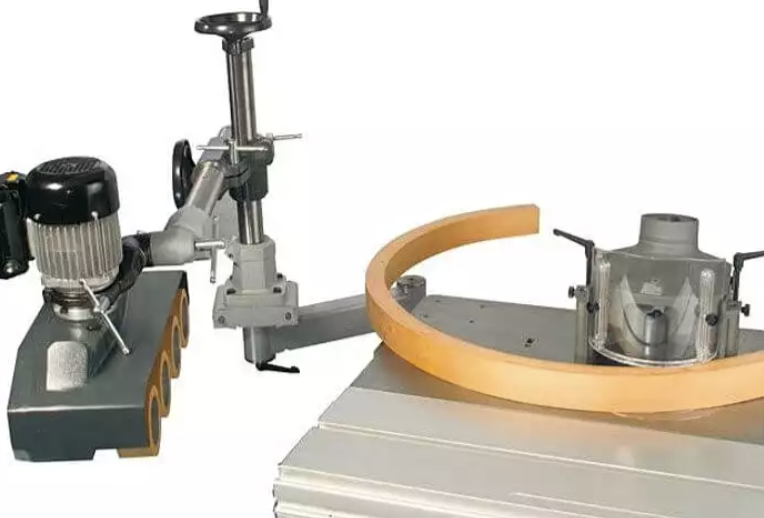

Standardarbeiten an der Fräse werden mit dem Einsatz eines Vorschubapparates exakt und sauber.
