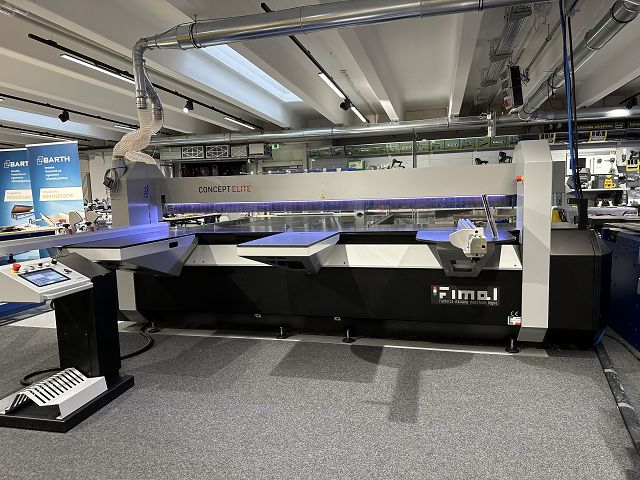

Plattenaufteilsäge liegend concept 350 elite | Ausstellungsmaschine
Die FIMAL CONCEPT 350 ELITE ist die Weiterentwicklung der bewährten CONCEPT 350 PLUS und setzt neue Maßstäbe in Präzision, Sicherheit und Effizienz. Mit einem verstärkten Maschinenständer, optimierter Absaugung und einem überarbeiteten Multistop-Anschlagtisch bietet sie noch mehr Komfort und Leistung für Tischlereien, Möbelbauer und die industrielle Plattenbearbeitung.
Dank ihres Druckbalkens mit automatischem Vorschub verbindet die ELITE die Flexibilität einer Formatkreissäge mit der Schnittqualität einer Druckbalkensäge – und das auf nur 28 m² Stellfläche.
Technische Daten
⦁ Aluminium Maschinen- und Anbautische
⦁ Bis 46° schwenkbares Sägeaggregat

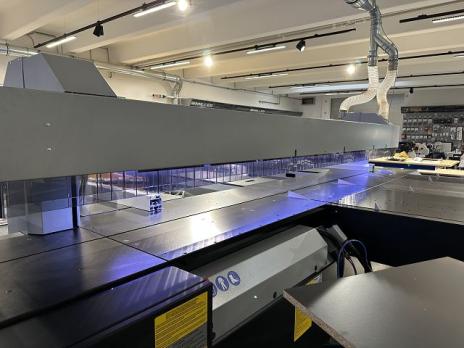

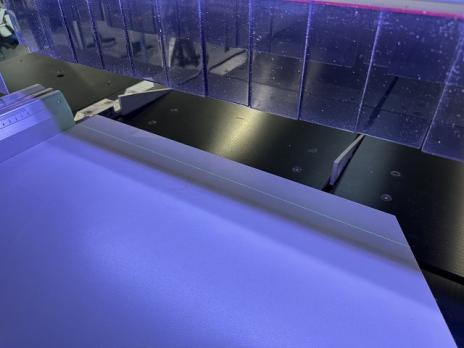

⦁ Druckbalken, einschl. LED Beleuchtung mit 3 verschiedenen Aktionsfarben:
WEISS: Maschinen in Ruhestellung
ROT: Druckbalken senkt sich oder Not-Aus-Funktion
BLAU: Sägeaggregat verfährt
⦁ variabel einsetzbarer Auflagetisch 1.000 x 500 mm
⦁ Vorritzsystem mittels Hauptsägeblatt im Gleichlauf
⦁ Automatische Werkstücklängenerkennung für minimale Verfahrwege

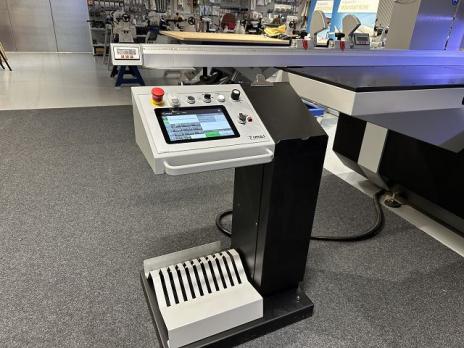

⦁ Fahrbares und höhenverstellbares Bedienpult, einschl.:
Sägeblattständer, Vorlagenhalter, Not-Aus-Taster, Start-Taster, Wahlschalter
Nuten/Ritzen-Sägen/Sägen, Drehschalter Vorschubgeschwindigkeit, Schalter
für Laser (Option) und USB Steckdose
⦁ Max. Sägeblattüberstand 350 mm Sägeblatt: 100 mm bei 90° / 70 mm bei 45°
⦁ Sägeblatt: Durchmesser 300 – 350 mm, Bohrung 30 mm
⦁ Umdrehung Sägeblatt: 4.000 U/min.
⦁ Motor: 5 kW (= 7,5 PS)
⦁ Vorschubgeschwindigkeit: 0 – 40 m/min.
⦁ Gesamtlänge: ca. 4.250 mm
⦁ Gewicht: von ca. 1.300 – 1.700 kg (Schnittlängen- und Ausstattungsabhängig)
⦁ Benötigter Luftdruck: 7 bar
Sonderausstattung
- Multistop, Schnittbreite 2100 mm statt 1300 mm
- Programmierbare Sägeblatthöhenverstellung

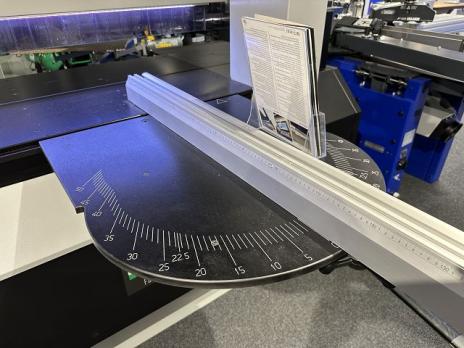

- Gehrungsanschlag +/-50°
- Schnittlinienlaser
Inkl. Lieferung und Aufstellung in PLZ-Gebiet 71,72,73,77,78,79,86,87,88,89
Vorteile gegenüber einer Formatkreissäge mit Schiebeschlitten:
- Deutlich weniger Platz
- Druckbalken fixiert Werkstück auf der Maschine und garantiert beste Schnittergebnisse
- Druckbalken verhindert, dass der Bediener in das Sägeblatt greifen kann
- Ergonomisches Arbeiten, weil der Bediener das Material nicht mehr durch das Sägeblatt bewegt
- Zeitersparnis, da der Bediener während des Sägevorganges nicht das Material führen muss
- Auslegertisch Größe
- 3.670 mm / 4.270 mm / 4.870 mm (Gesamtlänge)
- schwenkbar
- 0 - 46°
- Formatschiebetisch
- 1.000 x 400 mm (Anbautisch)

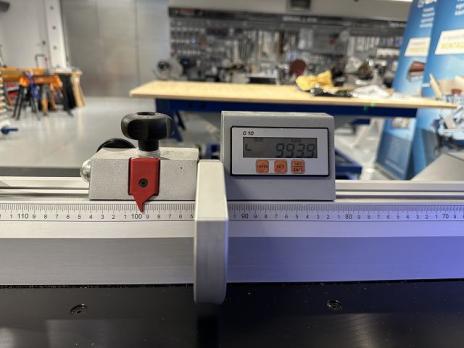

- Ablänganschlag
- 3200 mm mit 2 digitalen Anschlagbacken
- Absauganschluss
- 1 x 100 mm, 1 x 120 mm
- Drehzahl
- 4.000 U/min
- Gesamtlänge
- 4300 mm
- Gewicht [kg]
- ca. 1.150 bis 1.550 kg
- Luftbedarf
- 6 bar
- Motorleistung
- 10 PS (7,5 kW)
- Motorspannung
- 400 V (50 Hz)
- Sägeblattdurchmesser
- 350 mm
- Schnittbreite
- 1300 mm
- Schnitthöhe
- 105 mm
- Schnittlänge
- 2.600 mm / 3.200 mm / 3.800 mm
- Vorschubgeschwindigkeit
- 0 - 40 m/min
- Winkelverstellung
- Bis 46°
