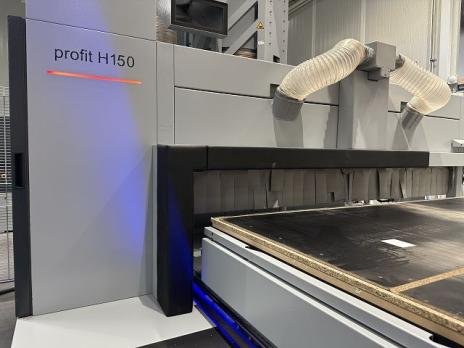

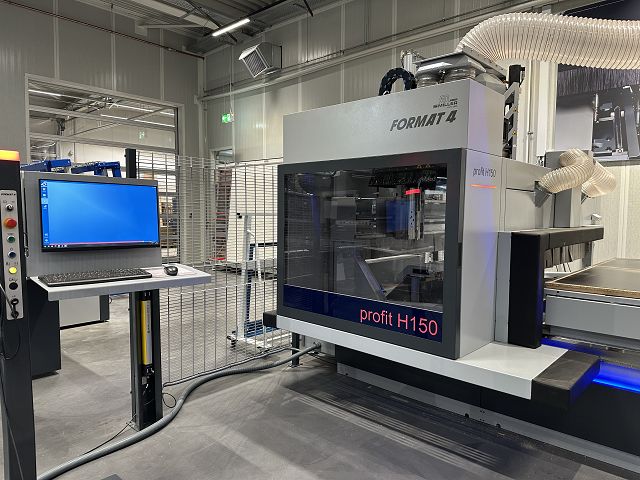

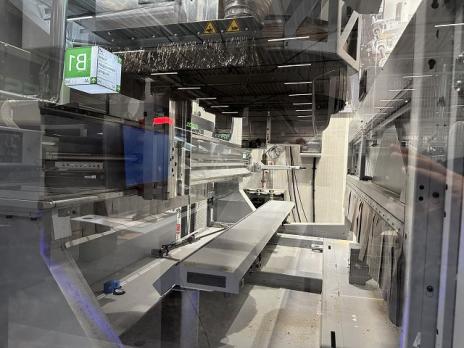

CNC-Bearbeitungszentrum profit H150 | Ausstellungsstück
Standard Ausstattung
- Nesting-Tisch Bearbeitungsfeld X= 3720 mm, Y= 1560 mm, Z= 200 mm
- Automatische Zentralschmierung
- Handterminal zur Steuerung der Achsgeschwindigkeit und Laserpositionierung
- Connectivity Paket "light"
- Kardanische 5-Achs Elektrospindel 12 kW (S6) HSK F63, 24.000 U/min, Keramiklager inkl. Flüssigkeitskühlung
Sonderausstattung
- 007 15 PS (12 kW) Motor, 400 V
- C04 Connectivity Paket „advanced“
- C06 Leistungsstärkerer Maschinen PC
- C13 Automatisches Längenmesssystem des Werkzeuges in Z
- C15 Geschlossener Kabelschlepp in X und Y Verfahrweg
- C16 Ausstattungspaket für abrasive Werkstoffe
- C19 Schutzgitter rechts der Maschine
- C25 Bearbeitungstisch mit einer Anschlagreihe vorne
- C26 Bearbeitungstisch mit einer Anschlagreihe hinten
- C27 Bearbeitungstisch mit durchgehendem Führungslineal
- C28 Bearbeitungstisch mit einer extra mittleren zurückgesetzen Anschlagreihe
- C32 Zusätzlicher Referenzzylinder (4Stück)
- C41 Kombiniertes Sicherheitssystem mit Bumper und Lichtschranke

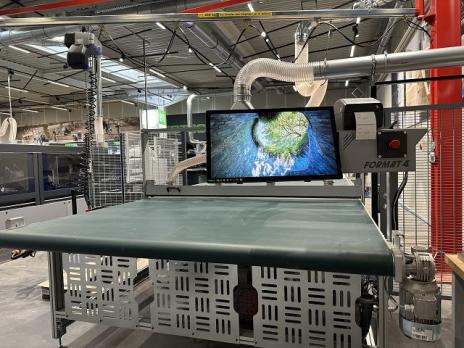

- C46Bedienterminal auf der Endladestation inkl. Drucker
- C54 Überwachung der vorderen Anschlagzylinder
- C57 Überwachung der hinteren Anschlagzylinder
- C58 Überwachung der mittleren Anschlagzylinder
- C67 Vakuumsystem 750m³/h für abrasive Werkstoffe
- C70 Abschieber inkl. motorischer Verstellung

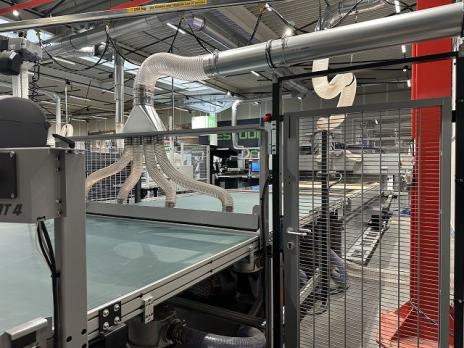

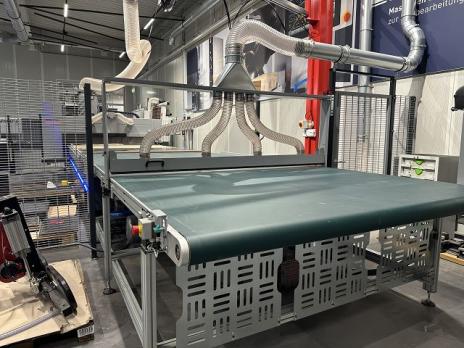

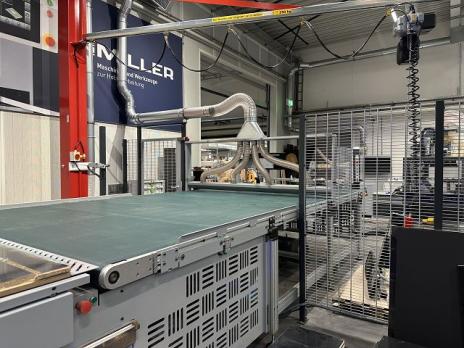

- C71 Förderband inkl. Untertischabsaugung
- C76 Obertischabsaugung für Förderband
- C91 Zusätzliche Verriegelung der C- & A-Achse
- C98 Optische Statusanzeige der Maschine

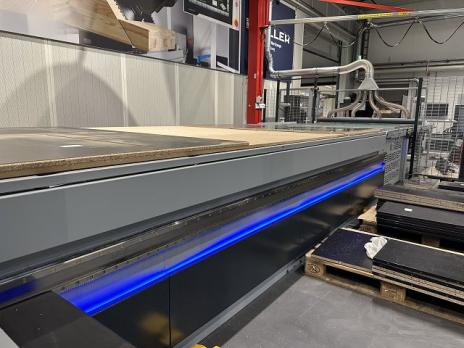

- C99 Blauer LED-Leuchtstreifen
- C186 Bohrkopf DH20 8H 2S anstelle DH12
- C197 Pick-up-Platz für Sägeblatt mitfahrend in X
- C198 4-fach Linear-Wechsler mitfahrend in X
- 401 5 Achs Interpolation der Maschine
- 448 F4Label
- C490 F4Design
Inkl. Lieferung und Aufstellung in PLZ-Gebiet 71,72,73,77,78,79,86,87,88,89
Inkl. 3 Tage Softwareschulung in Leutkirch
Technische Daten
- Anzahl Spindeln
- 12
- Bohrkopf
- DH 12
- Breite [mm]
- 1560
- Geeignet für
- Komplette Maßmöbel mit allen Bohrungen, Nuten und Verbindungen
- Länge [mm]
- 3720
Produktsicherheit
Merkmale & Infos
FORMAT4 profit H150: 5-Achs-Nesting für 4.0-Möbelproduktion
Das Nesting-CNC profit H150 von Format4 ist das perfekte Plattenzuschnitt-, Bohr- und Fräszentrum für zukunftssichere Tischlereien und Schreinereien. Komplette Maßmöbel mit allen Bohrungen, Nuten und Verbindungen werden in nur einem Arbeitsgang produziert. Modernste Nesting-Technologien sichern hierbei eine höchstmögliche Material- und Zeitersparnis. Die Format4 profit H150 kann durch unterschiedliche Be- und Entladungslösungen bis zur Vollautomatisierung erweitert werden und erreicht so höchste Produktivität.
Verfügbar sind vier Größen (16.38, 22.32, 22.43 & 22.61) mit integriertem Vakuummanagement SMART ZONING, High-End Automatisierungsstufen, überdurchschnittlich großen Bohrköpfen, neuen Sicherheitskonzepten und vielem mehr. Die leistungsstarke Format4 Hightech 5-Achs-Frässpindel wurde speziell für die gestiegenen Ansprüche der professionellen Holzbearbeitung entwickelt und ermöglicht individuelle Werkstückgestaltung in Rekordzeit. Für den uneingeschränkten Einsatz der 5-Achs-Spindel steht eine zurückgesetzte Anschlagreihe zu Verfügung. Ein großes Z-Durchlassmaß von 200 mm bietet eine flexible Bearbeitung von hohen Werkstücken.
Mit dem Standard- und den optional verfügbaren, mitfahrenden Werkzeugwechslern sowie dem Pick-Up-Platz für ein großes Sägeblatt stehen insgesamt bis zu 36 Werkzeugplätze zur Verfügung. Die automatische Vor-Etikettierung am Beladetisch minimiert Fehlerquellen und reduziert gleichzeitig die Prozesszeiten.
Mit dem Performance Paket ermöglicht die CNC-Steuerung höchsten Industriestandard. Unterschiedliche Optimierungsstufen sorgen für kürzere Prozesszeiten, unterschiedliche Fräsergebnisse und erhöhten Komfort in der CNC-Bearbeitung.
Highlights
- Leistungsstarke Frässpindel mit 5 Achsen für grenzenlose Bearbeitungsvielfalt
- Intelligentes SMART ZONING Vakuummanagement ausgelegt für Pendelbetrieb
- Vier Baugrößen für jede Werkstatt: 16.38, 19.38, 22.32 und 22.43
- Zurückgesetzte Anschlagreihe für uneingeschränkte Bearbeitung von Einzelwerkstücken mit 5-Achs-Spindel
- Großes Z-Durchlassmaß von 200 mm für die Bearbeitung von hohen Werkstücken
- Be- und Entladeeinheit sowie mit automatischer Etikettierung am Beladetisch
- Bis zu 36 Werkzeugplätze
- F4®Solutionsready
Details & Zubehör
Individuelle Bohrkopfkonfiguration
Egal ob reiner Korpusbauer oder Allrounder, entscheiden Sie selbst, welche Bohrkopfkonfiguration die Richtige ist. Wahlweise nur vertikale Bohrspindeln oder Spindeln mit Nutsägen für vertikale und horizontale Bearbeitungen. Motor über Inverter gesteuert bis 7.500 U/min.
Die leistungsstarke 5-Achs-Spindel mit 12, oder optional 15 kW garantiert exzellente Ergebnisse beim Fräsen, Bohren und Sägen in jedem Winkel. Die spezielle Flüssigkeitskühlung und hochwertige Keramiklager sichern langlebige Präzision und höchste Laufruhe in allen Materialien. Ein Inverter regelt stufenlos die Drehzahl bis 24.000 Umdrehungen pro Minute.
Der standardisierte Aggregateinsatz ermöglicht nahezu grenzenlose Einsatzmöglichkeiten. Mit der bereits integrierten Druckluftschnittstelle mit Abblas- und Kühlfunktion sind selbst speziellste Aggregate für Sonderanwendungen kompatibel.
Der Phenolharztisch ermöglicht auch den Einsatz von Vakuum-Blocksaugern. Dadurch wird der Maschine ein vollig neuer Charakter verliehen und ihre Variabilität steigt.
Smart Zoning ermöglicht die schnelle Verarbeitung von mehreren gängigen Plattenformaten. Der schnelle Wechsel von einem Plattenformat auf das nächste steigert die Produktivität.
Das CNC-Bearbeitungszentrum kann durch unterschiedliche Be- und Entladungslösungen bis zur Vollautomatisierung erweitert werden und erreicht so höchste Produktivität.
Parametrisieren Ihres Werkzeuges leicht gemacht: jede Werkzeuglänge wird hundertstelmillimetergenau in der Werkzeugdatenbank hinterlegt.
Durch die automatische Steuerung des Absaugstutzens wechselt die volle Absaugleistung immer zwischen Bohrkopf und Hauptspindel, je nachdem was gerade eingesetzt wird. So ist ein effizientes Absaugergebnis garantiert.
Die mechanische Verriegelung der C- und A-Achse erhöht die Lebensdauer der Frässpindel und verbessert gleichzeitig das Oberflächenergebnis am fertigen Bauteil.
Die Abdeckung schützt die hochpräzisen HSK-Werkzeugaufnahmen optimal vor Staub und/oder Spänen. Ein durch Schmutz verursachter unrunder Lauf in der Spindel, wird somit ausgeschlossen.
Durch die wechselnden Farben des innovativen Beleuchtungkonzeptes werden verschiedene Statusmeldungen der Maschine sofort visualisiert. Über den aktuellen Status Ihres profit CNC-Bearbeitungszentrums sind sie sofort informiert.
Rund um das Möbelstück wird mit F4®Solutions ein durchgängiger, effizienter und ertragreicher Produktionsprozess generiert. Die Software-Werkzeuge für extreme Produktivität begleiten durch die gesamte Produktionskette. Einfachstes Entwerfen individueller Möbelstücke im gewohnten CAD-Umfeld. Photorealistische Rendern verkaufsunterstützender 3D-Visualisierungen. Detaillierte Datenübergabe an alle integrierten Maschinen samt wirtschaftlicher Nesting-Optimierung. Sogar der finale Zusammenbau wird mit übersichtlichen Detailzeichnungen und 3D-Daten begleitet – das ist 4.0 für Handwerk und Industrie. In unseren Videos erfahren Sie alles über Handwerk 4.0 und Industrie 4.0.
Bei der automatischen Beladung positioniert der Hubtisch den Plattenstapel direkt auf die passende Arbeitsfeldhöhe. Die Ausrichtung der Plattenmaterialien erfolgt direkt am Hubtisch und synchron zur Bearbeitung am Arbeitsfeld. Das spart Zeit und steigert die Produktivität.
Ob als Einzelmaschine oder vollautomatische Zelle, die profit H80 bietet unterschiedliche Automatisierungsvarianten für maximale Effizienz und kürzeste Taktzeiten.
Das Etikettierungssystem erleichtert die Arbeitsschritte und garantiert absolute Prozesssicherheit. Die automatische Vor-Etikettierung am Beladetisch minimiert Fehlerquellen und reduziert gleichzeitig die Prozesszeiten.
Mit dem Performance Paket ermöglicht die CNC-Steuerung höchsten Industriestandard. Unterschiedliche Optimierungsstufen sorgen für kürzere Prozesszeiten, unterschiedliche Fräsergebnisse und erhöhten Komfort in der CNC-Bearbeitung. Steigerung der maximalen Achengeschwindigkeiten um bis zu 30% in X- und Y-Richtung. Optimierung der Positionier- und Rotationsgeschwindigkeiten um bis zu 80% ,,Multitouch“ Funktion am Kontrollterminal zur benutzerfreundlichen Bedienung der CNC-Maschine Sanfte, gleichmäßige und ruhige Werkzeugbewegungen für beste Oberflächenergebnisse am fertig bearbeiteten Werkstück. Reduziertes Schwingungsverhalten während der CNC-Bearbeitung mittels verbauten Ruck-Regler
Für einen schnellen Zugang bei Bohrerwechseln, Reinigungs- oder Wartungsarbeiten kann die Haube einfach geöffnet werden.
Letzte Späne werden durch die Untertischabsaugung zwischen Transportband und Arbeitstisch restlos abgesaugt.
Die Obertischabsaugung am Transportband reinigt die Werkstücke während dem Abtransport an der Oberfläche. Ein perfekter Halt der Etiketten auf der staubfreien Oberfläche ist somit garantiert.
Befindet sich die Haube in Parkposition, ist das komplette Arbeitsfeld frei zugänglich. Der Maschinenbediener hat dadurch keinerlei Einschränkungen während der Werkstückpositionierung.
Die Absaughaube passt sich vollautomatisch und stufenlos der jeweiligen Werkstückhöhe an und reduziert so die Staub- und Geräuschbelastung erheblich.
