Fräsmaschinen profil 45 Z

Name: Fräsmaschinen profil 45 Z
Brand: Format4
SKU: profil 45 Z
Price: 15517.6 EUR
Availability: InStock

Art.-Nr. profil 45 Z

Die Fräsmaschine profil 45 bietet technische Lösungen die einzigartig sind.

ab 15.517,60 €

wenige auf Lager & abholbereit in Leutkirch

Fräsmaschinen profil 45 Z

Standard Ausstattung

Stern-Dreieck-Start
Drehrichtungsschalter
Fräseinheit mit Tischöffnung 320 mm
Elektrische Frässpindelschwenkung 90°–45°
Elektrische Frässpindel-Höhenverstellung
Digitale Anzeige für Frässpindelwinkel und -höhe
Frässpindel-Ø 30 mm
Manuelle Spindelblockierung
Zapf- und Schlitztisch 1300, eloxiert
Fräsanschlag 250
Centrex-Frässchutz
Elektromotorisches MULTI-Einstellsystem
Anschlaglineale 550 mm ALU eloxiert

Optionale Ausstattung

Stufenlose Drehzahl 1500–10.000 U/min
Schaltkontakt zur Ansteuerung einer Absaugung
3-Phasen-CEE-Kupplung
Frässpindel-Durchmesser 1 1/4'', 32 mm, 35 mm, 40 mm, 50 mm
Hochgeschwindigkeitsspindel
Frässpindelblockierung von außen
Anschlaglineale 550 mm ALU eloxiert mit Sicherheitslinealen
Sicherheitslineale „Integral“ 500 mm
Vorbereitung für Schlitzscheibenabdeckung
Schnellklemmung Fräsanschlag
Zapf- und Schlitztisch 2050 mmm oder 2500 mm, eloxiert
Auslegertisch 1100 mm oder 1300 mm
Zapf- und Schlitzlineal 1100 mm
Teleskopanschlagverlängerung
Ausleger-Ablänganschlag 2600 mm
Koppelsystem für Tischverlängerung
Überschubplatte für Formatschiebetisch
Schlitzscheibenabdeckung
Wegschwenkvorrichtung für Vorschub
Profi-Vorschubpaket

Downloads

PDF

Merkmale & Infos

Schwenkspindel-Fräsmaschine Format4 profil 45 Z

Elegant, formvollendet und intelligent – die Format4 profil 45 Z bietet Perfektion auf Knopfdruck im universellen Einsatz. Die Highlights für professionelle Holzbearbeiter: Höhen- und Winkelverstellung der Frässpindel sowie die Einstellung des Fräsanschlages werden einfach und schnell am Bedienpult gesteuert. Das Frässpindel-Schnellwechselsystem sorgt für extrem schnelle Umrüstzeiten und beste Produktionseffizienz. Der 7 TFT-Monitor im „x-motion“-Steuerungspaket bietet einzigartigen Bedienkomfort der Premiumklasse. Die Touchscreen-Bedieneinheit befindet sich immer auf Augenhöhe und liefert alle wichtigen Informationen auf einen Blick. Das ist Premium-Holzbearbeitung auf höchstem Niveau mit Qualität aus Österreich.

Highlights

Frästischöffnung: 320 mm
Fräsanschlag für Werkzeug-Ø max.: 250 mm
Frässpindel-Schnellwechselsystem, Standard
Zapf- und Schlitztisch: 1300 mm (2050 mm/2500 mm)
Drehzahlen: 3500, 4500, 6000, 8000, 10000 U/min (Option: stufenlos 1500-10000 U/min)
Frässpindelsteuerung: „Power-Drive“

Details & Zubehör

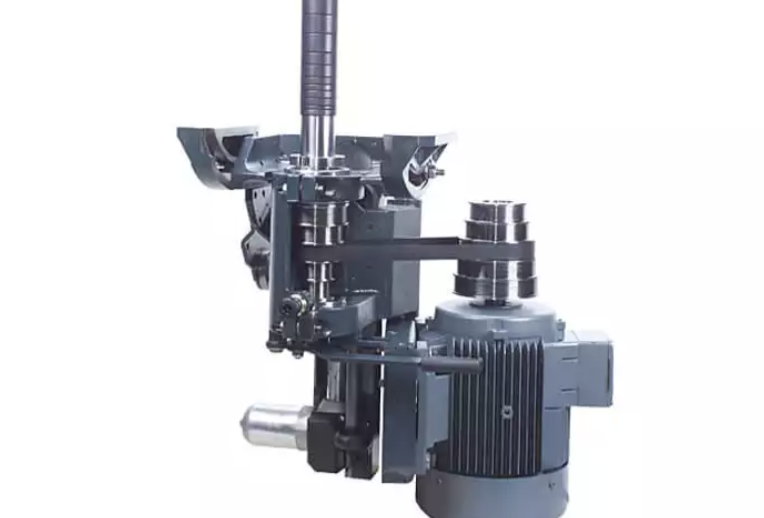

Das profil 45 Frässpindel-Triebwerk lässt keine Wünsche offen

Jahrzehntelange Maschinenbau-Erfahrung verbunden mit modernsten Produktionstechniken spiegeln sich in jedem Teil des schweren Frässpindel-Triebwerkes wieder. Speziell für den anspruchsvollen Industrie-Einsatz wurde das kraftvolle Frässpindel-Triebwerk der profil 45 entwickelt. MIt der Schwalbenschwanzführung für präzise lineare Höhenverstellung und der Präzisions-Doppelaufhängung für exakte Winkelverstellung garantiert das Aggregat jahrelang perfekte Einstellgenauigkeit bei Höchstleistung.

Kleines Detail - große Wirkung

In Format-4-Maschinenaggregaten erfüllt die Schwenksegmentführung „Easy-Glide" höchste Anforderungen aus Gewerbe und Industrie. Höchste Belastbarkeit und spielfreie Schwenkung garantiert eine präzise, zwangsgeführte Doppelaufhängung.

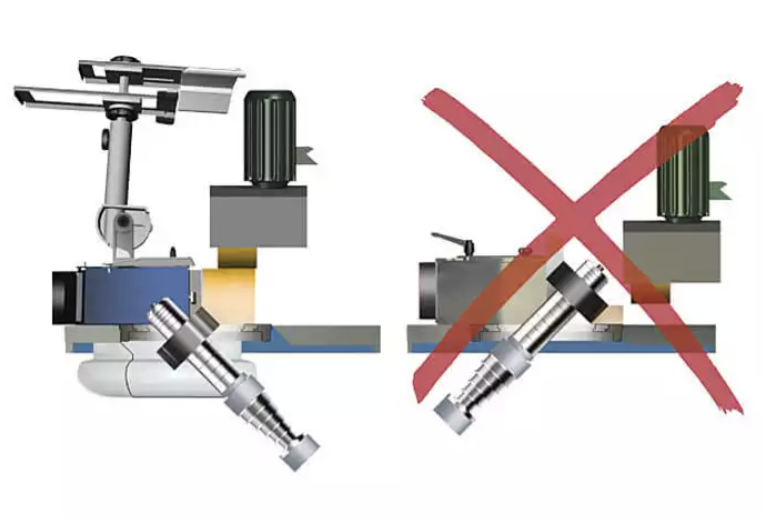

Format-4 Frässpindelschwenkung nach hinten: Ihr großer Bedienvorteil beim Bearbeiten jedes Werkstückes

Gefährliche Frässpindelschwenkung nach vorne mit schweren Bediennachteilen: Begrenzte Werkstückhöhe, Vorschubapparateinsatz nicht möglich, erhöhte Unfallgefahr, Späneabfuhr schlecht oder gar nicht möglich, schlechtes Fräsbild Bei Format-4: Richtige Frässpindelschwenkung nach hintem mit großem Bedienkomfort: Jede Werkstückgröße möglich, sicheres Arbeiten, Vorschubapparateinsatz problemlos möglich, beste Späneabfuhr, präzises Fräsbild

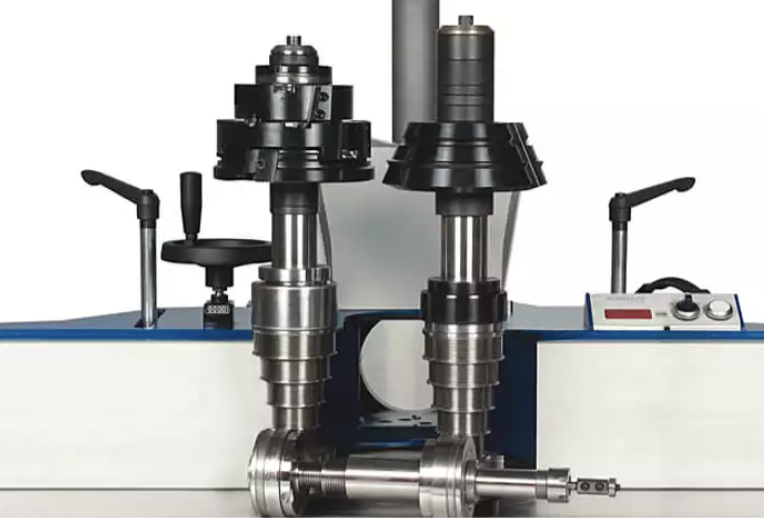

Frässpindel-Schnellwechselsystem

Mit dem Felder-Frässpindel-Schnellwechselsystem wird der unbegrenzte Einsatz Ihrer neuen Maschine zusätzlich unterstützt. Es können Frässpindeln mit fest vormontierten Fräswerkzeugen für Serien-Fräsarbeiten, aber auch Frässpindeln mit unterschiedlichen Frässpindel-Durchmessern sekundenschnell einsetzen werden. Die Felder-Hochgeschwindigkeits-Frässpindel für Schaftfräser mit 15.000 U/min. ist ein Highlight der besonderen Art. Format-4-Frässpindeln mit Präzisions-Maschinenlager sind 3-fach gelagert - für höchste Belastung und längste Lebensdauer.

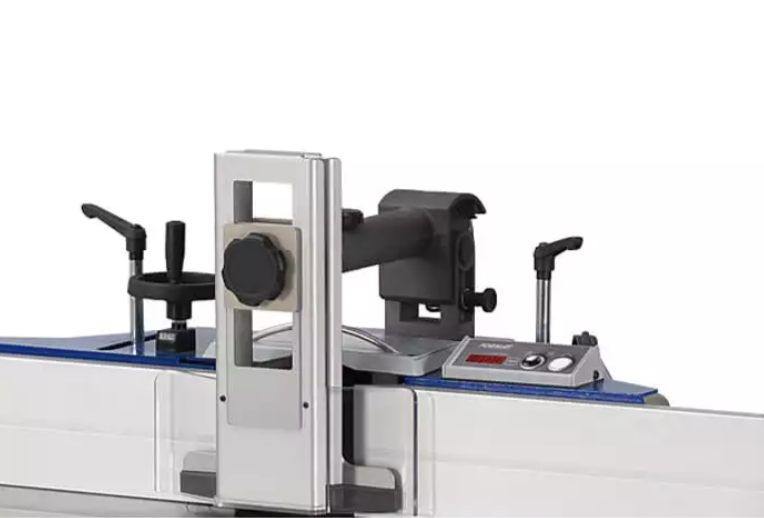

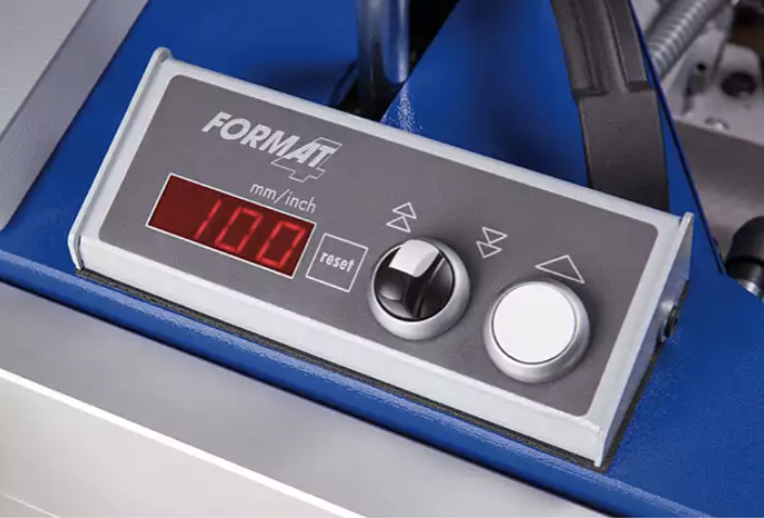

Steuerung Fräsanschlag

Der Fräsanschlag wird per präziser Schnelleinstellung elektrisch gesteuert und die aktuellen Einstellwerte in Echtzeit angezeigt.

Noch nie war präzises Einstellen so einfach. Der FORMAT-4-Fräsanschlag 250, Präzision auf Knopfdruck!

Die hohe Standard-Ausstattung garantiert Ihnen höchste Präzision, hervorragenden Bedienkomfort und kürzeste Einstellzeiten: - Elektrisches, paralleles Einstellen des Fräsanschlages am Drehknopf - Elektrische Feineinstellung, zehntelmillimetergenau auf Knopfdruck - Ablesen des Einstellwertes über LED-Display, Reset-Funktion - abnehmende Fräsanschlagschiene –10 bis +35 mm einstellbar - Werkzeuge-Ø bis 250 mm - Aigner Centrex-Frässchutz

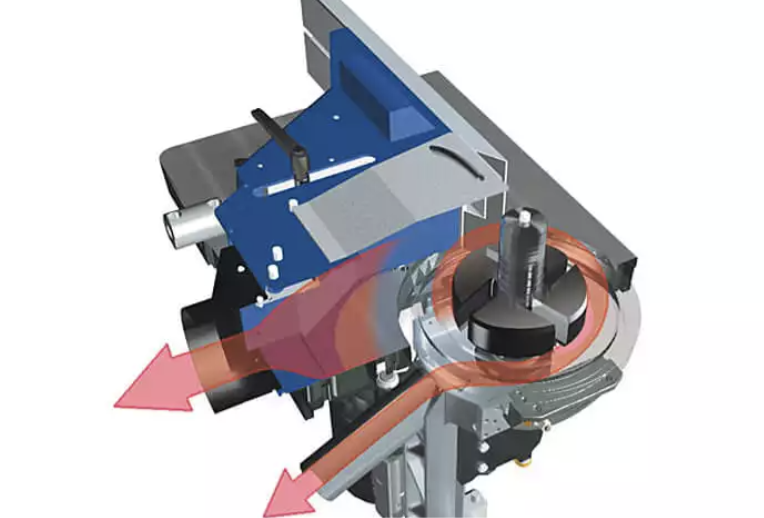

Duale Fräsabsaugung

Für eine saubere Maschine und gute Arbeitsergebnisse sorgt die duale Fräsabsaugung aus Fräsanschlag und Spänefangbehälter unter dem Frästisch.

Standard: Fräsanschlag-Abklappeinrichtung

Die Abklappeinrichtung ist wichtig für produktives, schnelles Wechseln von Fräswerkzeugen und Frässpindeln sowie beim Bogenfräsen.

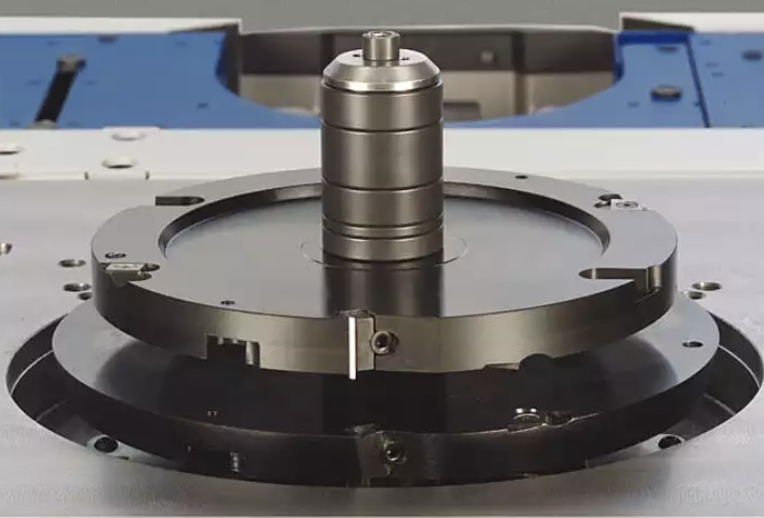

Frästischöffnung 320 mm

Hohe Arbeitssicherheit bietet Ihnen die große Frästischöffnung - Zapf- und Schlitzwerkzeug sowie Abplattwerkzeuge können "Unter-Tisch" eingesetzt werden.

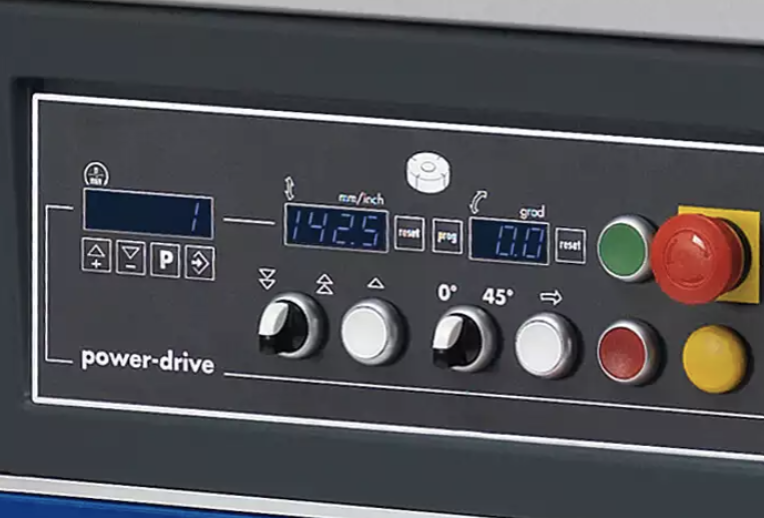

Power Drive

Die Einstellung von Frässpindel-Höhe und Frässpindel-Winkel im Schnell- und Schleichgang nur mit einem Handgriff steht Ihnen über Drehknöpfe am Bedienpaneel zur Verfügung. Am roten LED-Display lässt sich der Einstell-Ist-Wert leicht und übersichtlich ablesen. Das ist wertvoller Standard und garantiert ein Höchstmaß an Bedienungsfreundlichkeit.

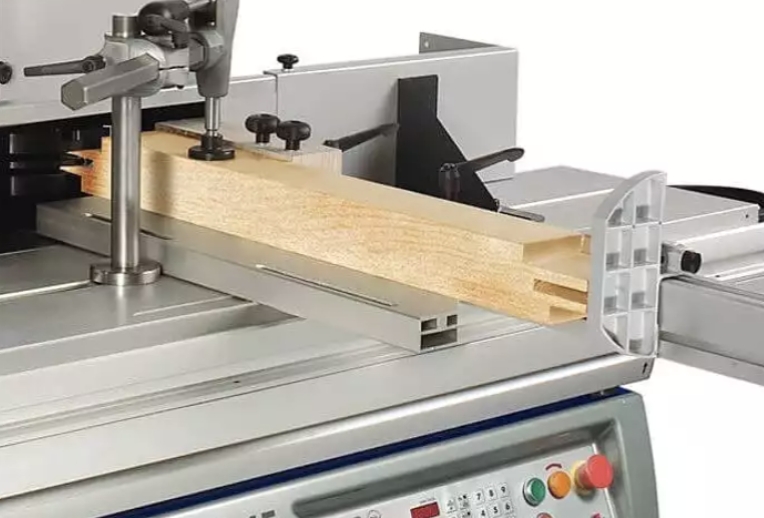

Zapfen und Schlitzen

Auf höchste Belastung konzipiert und groß dimensioniert "schwebt" der Zapf- und Schlitztisch auf "X-Roll", einer hochentwickelten, modernen Führungstechnologie. Die auftretende Druckbelsatung verteilt sich durch die x-förmige Anordnung der Laufrollen ("X-Roll") optimal auf alle Seiten. Unerreichte Präzision und Laufruhe - das garantieren die lineare Auflage der Stahlrollen auf den gehärteten und geschliffenen Führungsflächen. „X-Roll“ sichert Ihnen die Qualität und Präzision, die Sie von Ihrer neuen Schwenkspindel-Fräsmaschine erwarten. Ein weiterer Grund sich für Format-4 zu entscheiden - 10 Jahre Werksgarantie unterstreichen die Zuverlässigkeit von "X-Roll".

Auslegertisch 1300 mm

Option: Der Auslegertisch 1300 bietet auch für größte Werkstücke eine optimale Auflagefläche. Die Werkstückrolle am Ende garantiert das leichte Zuführen von Werkstücken. In Kombination mit dem Zapf- und Schlitztisch 2500 mm können so zum Beispiel große Türen auf allen Seiten optimal bearbeitet werden.

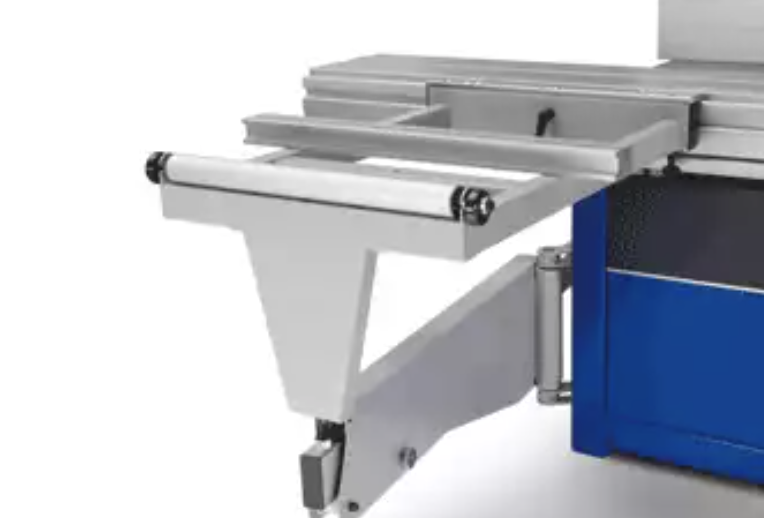

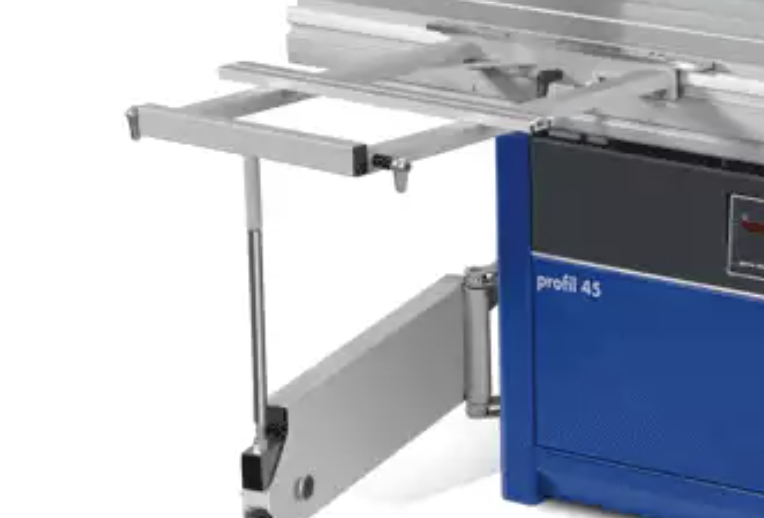

Auslegertisch 1.100 mm

Option: die Bearbeitung von großen, schwerren Werkstücken mit dem Formatschiebetisch ermöglich der Auslegertisch. Vier kugelgelagerte Führungsrollen im Ausleger-Teleskoparm sorgen für höchste Präzision und Laufruhe.
