Kantenanleimmaschine tempora F600 60.06L | Ausstellungsmaschine
Weitere technische Daten
- Laufmeter: 95 m
Standard Ausstattung
- Verarbeitung von Rollenmaterial in Dick-PVC/ABS von 0,4-3,0 mm Stärke, Streifenanleimer bis 6mm in Einzelzuführung möglich
- Steuerung mit 10,4‚Äú Touch-Farbbildschirm mit integrierter Wartungssoftware und verfügbarer Netzwerkanbindung
- Stabiler Maschinenständer aus Stahl
- Ausziehbare Werkstückauflage 450mm - erleichtert die Arbeit mit großen Werkstücken
- Manuell verstellbarer Druckbalken mit 2 versetzt angeordneten Rollenbahnen für gleichmäßige Druckverteilung an das Werkstück
- Kettenvorschub mit 10 m/min Vorschubgeschwindigkeit und gummierten Auflagepads für optimalen Halt am Werkstück
- Kugelgelagerter Rollenauflageteller mit ⌀ 750 mm
- Fügeaggregat mit einsatzgesteuerten Diamantfräsern und 2 unabhängigen Motoren mit je 1,1 kW, 12.000 U/min, Spanabnahme manuell einstellbar von 0-2 mm, inkl. 2 Diamantfräser (⌀ 80 mm, H 49 mm, Z 2+2)
- Kantenzufuhr für Rollen- und Streifenmaterialien von 0,4-6 mm Stärke, Streifenanleimer in Einzelzuführung möglich
- Schlagschere für das Vorkappen von Dick-PVC/ABS-Kantenmaterialien von 0,4-3,0 mm Stärke
- Teflonbeschichtetes Leimaggregat mit 1,5 kg Fassungsvermögen, Auftrag mittels Leimrolle sowie Heizpatronenüberwachung (~ 250lfm pro 1kg Granulat auf einer 19mm Platte)
- Manuell einstellbares Anpressaggregat mit 1 großen angetriebenen Druckwalze und 2 konischen Nachdruckrollen, pneumatisch einsatzgesteuert
- Kappsägeeinheit mit 2 unabhängigen Motoren mit je 0,35 kW, 12.000 U/min, manuell schwenkbar 0°-10°
- m-motion Multifunktionsfräsaggregat für Radius-, Bündig- und Fasefräsen von Dünnkanten mit 2 unabhängigen Motoren mit je 0,55 kW (F400) / 0,75 kW (F600), 12.000 U/min
- 1 motoriges Eckenbearbeitungsaggregat für Post- und Softformingprofile bis 60mm
- m-motion Radienziehklingenaggregat, manuelle Ausrückfunktion, mechanische Einstellung für R= 2 mm
- Polieraggregat mit 2 Motoren
Sonderausstattung
- 075 x-motion PLUS Paket tempora
- 755 motorische Höhenverstellung des Druckbalkens
- 021 Flächenziehlinge für Nesting, pneumatisch gesteuert
- 033 Lichtausstattung LED tempora 60.06
- 047 Fügefräser mit Wechselschneiden 64 mm anstatt 49 mm
- 046 Verlängertes Zuführlineal und Tischauflage
- 051 Mehrfachtastrollen zur Bearbeitung von Topfbandbohrungen
- 064 Pneumatisch-mechanische Einschubsperre
Inkl. Lieferung und Aufstellung in PLZ-Gebiet 71,72,73,77,78,79,86,87,88,89
Technische Daten
- Werkstücklänge
- mind. 140 mm
- Kantenstärke
- 0,4 mm – 6 mm
- Länge [mm]
- 3.682/4.412 mm
- Motorspannung
- 3 x 400 V (50 Hz)
- Vorschubgeschwindigkeit
- 10 m/min
- Werkstückbreite
- mind. 70 mm
- Werkstückstärke
- 8 mm – 60 mm
- Baujahr
- 2023
Merkmale & Infos
Zeit, die wohl wichtigste Ressource im modernen Tischlerbetrieb stand bei der Entwicklung des tempora-Maschinenkonzeptes im Fokus. Kantenbearbeitung muss so schnell, einfach und effizient wie möglich sein. Um dies zu erreichen vereinen die tempora-Modelle die Kernkompetenzen Geschwindigkeit, Produktivität, Flexibilität und Bedienkomfort in einem überzeugenden Gesamtpaket. Die finalen Bearbeitungsergebnisse bei Endloskanten- und Streifenmaterial überzeugen mit den höchsten Standards, die die gestiegenen Anforderungen der Kantenkomplettbearbeitung in jeder Hinsicht erfüllen.
Zeitgemäße und optimierte Kantenbearbeitungsaggregate und ein flexibler Maschinenkorpus garantieren selbst bei höchsten Bearbeitungsgeschwindigkeiten absolute Stabilität und Zuverlässigkeit. Die bedienerfreundlichen Steuerungsvarianten „x-motion plus" und „m-motion" sichern absolute Wiederholgenauigkeit und erlauben mit individuell konfigurierbaren Bearbeitungsprogrammen kürzeste Rüstzeiten bei manueller Handhabung sowie bei der Steuerung per smartouch-Bedieneinheit.
Das patentierte "advantEdge Aggregat" bringt die "unsichtbare Fuge" in ihre Werkstatt. Individuell können Sie ihre tempora mit einem Ein- oder Zweimotorigen Eckenrundungsaggregat und ihren gewünschten Finishaggregaten auf drei Freiplätzen ausstatten. Maximalen Bedienkomfort und höchste Produktivität sichert die intuitive Steuerungseinheit smarttouch mit 10"- oder 16"-Touchscreen.
Highlights
- Konstante Höchstleistung im industriellen Dauerbetrieb
- Kundenspezifisch optimierte Produktionslösungen
- Massivste Bauweise mit Premium-Komponenten
- Variantenreiche Ausstattungspakete mit High-Tech-Lösungen
- Vollendete Maschinenbaupräzision
- Premium-Bedienkomfort
- Prämiertes Design
- Qualität und Präzision aus Österreich
- Kompromisslose Produktivität
- Perfektes Dienstleistungspaket vor, während und nach dem Kauf
- Maßgeschneiderte Finanzierungslösungen
Details & Zubehör
Je nach Einsatzgebiet können Endloskantenmaterialien von 0,4 bis 3,0 mm für Plattenmaterialien bis 45 mm Dicke verarbeitet werden.

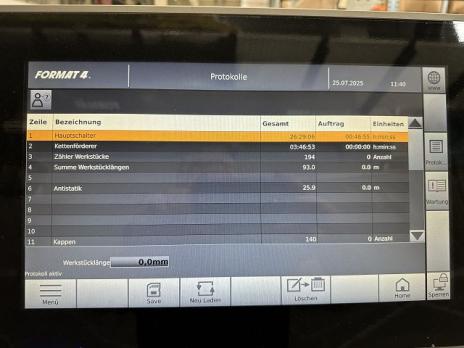

Die smartouch-Steuerungseinheit und Netzwerkanbindung reduziert die manuellen Einstellungen auf ein Minimum und ermöglicht eine schnelle, einfache und intuitiv bedienbare Auswahl und Ansteuerung der Aggregate sowie die komplette Überwachung aller Maschinenfunktionen vom Screen aus. Die Funktionen des smartouch umfassen unter anderem: - Unbegrenzter Speicherplatz für benutzerdefinierte Kantenprogramme - Wartungsplan, Laufmeterzähler - Einfachste, selbsterklärende Darstellung der Aggregate und Funktionen - Auswahl der Aggregate und exakte Feinjustierung der motorisch-positioniergesteuerten Aggregate (Einstellgenauigkeit 1/100 mm) vom Bedienpult aus - Klebstofftemperatur-Einstellung und automatische Temperaturreduktion des Klebers im Stand-by-Modus. Ab sofort erhältlich mit 10,4' und 15' Bildschirmgöße
Für die perfekte Kantenbearbeitung vor dem Anleimen der Kanten sorgen zwei gegenläufige, einsatzgesteuert arbeitende Fügeaggregate mit diamantbestückten Spiralfügefräsern. Mit dem Fügeaggregat erzielen Sie bei beschichteten Werkstücken absolut ausrissfreie Kanten. Bei exakter Maßzugabe im Rohzuschnitt übernimmt das Fügeaggregat die maßgenaue Formatierung Ihrer Werkstücke. Bei e-motion-Modellen erfolgt die Einstellung der Spanabnahme motorisch-positioniergesteuert.

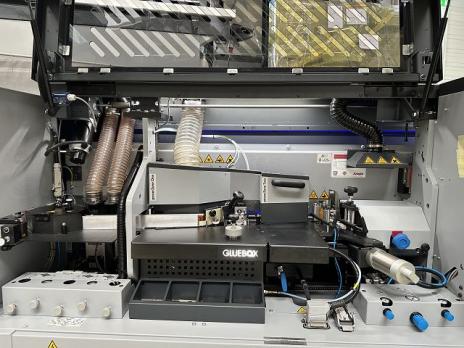

Das teflonbeschichtete Leimbecken für PUR oder EVA-Kleber bietet 1,5 Kilogramm Fassungsvermögen und ermöglicht dadurch rund 375 Laufmeter Kantenauftrag auf einer 19mm-Platte. Die kurze Aufheitzeit vonnur 10 Minuten garantiert schnelle Einsatzbereitschaft. Auf Wunsch erleichtert und beschleunigt die integrierte easyclean-Einheit die Reinigung des Kleberwechselprozesses.
Massiv ausgeführt und einsatzgesteuert presst die erste, angetriebene Walze das Kantenmaterial an das Werkstück. Durch die Einsatzsteuerung wird ein Verschmieren des Klebers und ein „Stauchen“ des Kantenmaterials verhindert. Die beiden konischen Nachdruckrollen schließen die Leimfuge oben und unten. Über das Bedienfeld können zwei pneumatische Anpressdruck-Einstellungen ausgewählt werden: Streifenware mit weniger Druck, Rollenware mit hohem Druck. Das patentierte advant-Edge-Aggregat aus dem Hause Format-4 ermöglicht eine optische Nullfuge beid er Verarbeitung von co-extrudierten Kanten- und Laserkantenmaterialien. Das Aggregat arbeitet werkstückgesteuert und kann direkt von der Bedieneinheit aktiviert bzw. deaktiviert werden. advantEdge bietet die homogene Optik der Werkstücke mit dem Platten- und Katenmaterial insbesondere im Hochglanzbereich. Farblich auf das Material abgestimmte Kanten sorgen für eine optische Nullfuge udn ohne aufwändige Kleberwechsel bei verschiedenfarbigen Kanten profitieren Sie von erheblich reduzierten Rüstzeiten.
Das Kappaggregat besteht aus zwei unabhängigen Sägeeinheiten mit Hochfrequenz-Motoren (12.000 U/min). Linearführungen sorgen für höchste Präzision. Die Kappaggregate sind von 0°–10° schwenkbar - je nach Ausstattung manuell oder pneumatisch mit Steuerung über das Bedienfeld (z.B. Kappen 10°, Kappen nur vorne am Werkstück, Kappen nur hinten oder vorne und hinten).
Das Format-4 Multifunktionsaggregat zum Bündig- und Radienfräsen, sowie zum Fasefräsen von Dünnkanten besteht aus zwei unabhängigen Fräseinheiten mit Hochfrequenz-Motoren (12.000 U/min). Linearführungen sorgen für höchste Präzision bei geringstem Wartungsaufwand. Die konstruktive Optimierung der Verstellachsen für Kantenstärke und Profil sichern schnellste Einstellarbeiten. Je nach Ausstattung wird das Multifunktionsaggregat manuell oder pneumatisch vom Bedienfeld aus in Position gebracht.
Stufenlose Einstellung der Spanabnahme beim Fügeaggregat. Bei beiden Ausstattungsvarianten kann die Einstellung manuell per Stelluhr vorgenommen werden. Die stufenlose Spanabnahme ist von 0-2 mm frei wählbar.
Durch leicht ziehenden Schnitt werden etwaige Radien-Fräserspuren entfernt und so ein perfektes, glattes „finish“ erzeugt. Die Feinjustierung erfolgt manuell.
Die Einheit besteht aus zwei voneinander unabhängigen E-Motoren, die mit Baumwollbürsten ausgestattet sind. Die Poliereinheit hat die Aufgabe, den oberen und unteren Teil der angeleimten Kante zu reinigen und zu polieren. Super-„finish“ für ABS- und PVC-Kantenmaterial. Auf Wunsch sorgt eine Sprüheinheit für die Abgabe von Politurmittel auf das Werkstück.
Für ein perfektes „finish“ an den Werkstückflächen. Die Flächenziehklinge befreit mit leicht ziehendem Schnitt die Werkstückfläche von etwaigen Kleberresten an der Leimfuge - ein weiterer Schritt zum perfekten Werkstück.
Geringer Verbrauch durch einsatzgesteuerte Sprühdüsen bei der Aufbringung von Trennmittel für PUR Kleber, Antistatik-Kühlmittel und Gleitmittel für empfindliche Kantenmaterialien sowie Reinigungs- und Poliermittel für saubere Werkstücke sorgen für ein perfektes „finish' ohne Nacharbeiten.
Die hochwertige, einsatzgesteuerte Quarz-Infrarot-Heizlampe erhitzt die Kantenfläche vor dem Leimaggregat und sorgt so für maximale Prozess-Sicherheit der Kantenhaftung, speziell bei kalten Werkstücken.
Der Druckbalken wird bei beiden verfügbaren Modellen über eine Handkurbel posisitioniert. Die Position des Druckbalkens kann am Digitalzähler exakt abgelesen werden.
Die Format-4 storEdge bietet platzsparenden Stauraum für Ihre Kanten, ersetzt den Auflageteller Ihrer Kantenanleimmaschine und kann jedeerzeit schnell beiseite gerollt werden.
