Plattenaufteilsäge liegend kappa automatic classic
Standard Ausstattung
- Druckbalken pneumatisch gesteuert
- Anpressdruck pneumatisch einstellbar
- Schnittrichtung in Richtung Winkelanschlag
- Vorschubgeschwindigkeit stufenlos 1-40 m/min
- Rücklauf 40 m/min
- Vorritzaggregat 1,1 kW mit pneumatischer Absenkung
- Vorritzsägeblatt-Ø 150 mm
- Winkeltisch links in Luftkissenausführung
- Winkelanschlagschiene 2000 mm
- 2 Stück Beistelltische in Luftkissenausführung, 1500 x 600 mm
- Verfahreinrichtung für die Beistelltische
- Rollenbahnen, Paketklemmer
- Paketklemmerdruck pneumatisch einstellbar
- Materialschieber (Vorlauf/Rücklauf) 25/40 m/min
- Seitliche Anpressvorrichtung 50–1200 mm
- Druck der Anpressvorrichtung pneumatisch einstellbar
- Steuerungseinheit mit 15” Touch-Farbbildschirm
Optionale Ausstattung
- Elektronische, stufenlose Schnitthöheneinstellung
- Beistelltische 2300 x 600 mm
- Zusätzlicher Paketklemmer
- PC Control inkl. Windows 10 Betriebssystem
- Teleservicepaket über Internet
- Schaltstelle am Luftkissentisch
- Thermo-Etikettendrucker
- Hubtisch
- Performance Paket
- Sägeblatt
- Vorritzsägeblatt
Technische Daten
- Absauganschluss
- 100 mm + 100 mm + 120 mm
- Breite [mm]
- 6.600 mm
- Höhe
- 3.000 mm
- Länge [mm]
- 5.150 mm
- Motorleistung
- 10 PS (7,5 kW)
- Sägeblattdurchmesser
- 320 mm (68 mm Sägeblattüberstand)
- Schnittlänge
- 3.200 mm, 4300 mm
Downloads
Produktsicherheit
Merkmale & Infos
Die kompakte Druckbalkensäge und Plattenaufteilsäge für effizienten Zuschnitt
Die FORMAT4 Plattenaufteil- und Druckbalkensäge kappa automatic classic erfüllt die individuellen Bedürfnisse anspruchsvoller Holzbearbeiter durch effizienten Plattenzuschnitt mit bestem Preis-Leistungs-Verhältnis. Im Vergleich zu Sägen mit gleicher Schnittlänge benötigt die kappa automatic classic ganze zwei Quadratmeter weniger Aufstellfläche.
Die attraktive Grundausstattung der Plattenaufteil- und Druckbalkensäge überzeugt mit den Schnittlängen 3200 mm und 4300 mm, zwei beweglichen Beistelltischen mit Luftkissenfunktion und einer Anpresseinheit für den exakt rechtwinkligen Schnitt beim Ablängen. Für perfekte, ausrissfreie Ergebnisse sorgt die Sägeeinheit mit Haupt- und Vorritzaggregat. Die Hauptsäge mit 7,5 kW starkem Motor, 320 mm Sägeblattdurchmesser und 68 mm Sägeblattüberstand wird unterstützt von einem seperaten Vorritzaggregat mit 0,75 kW, 150 mm Vorritzsägeblatt-Durchmesser und Einstellmöglichkeit bei laufender Säge. Intuitiv, schnell und einfach erfolgt die Steuerung am 15" Touchscreen.
Highlights
- Schnittlänge: 4200 mm, 5300 mm, 6080 mm
- Sägeblattdurchmesser: 300 mm
- Motorstärke: 7,5 PS (5,5 kW)
Details & Zubehör

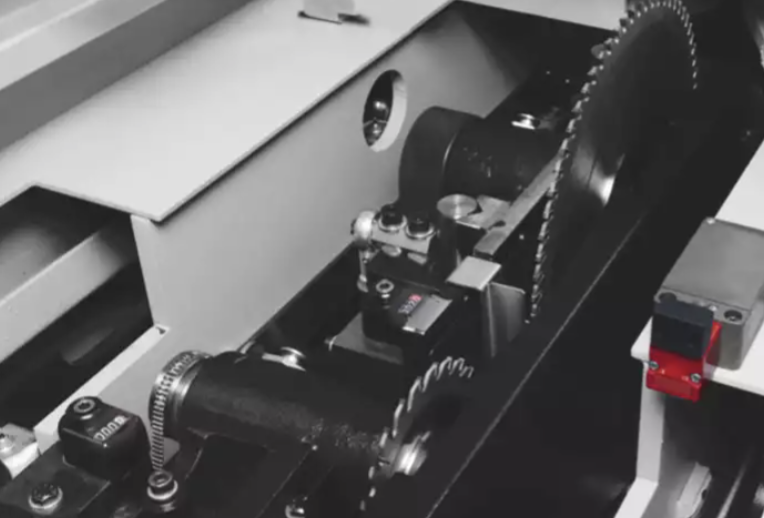

Höchste Laufruhe und exakte Schnittwinkel garantiert der massive, auf geschliffenen und gehärteten Rundführungen geführte Sägewagen mit Haupt- und Vorritzaggregat.

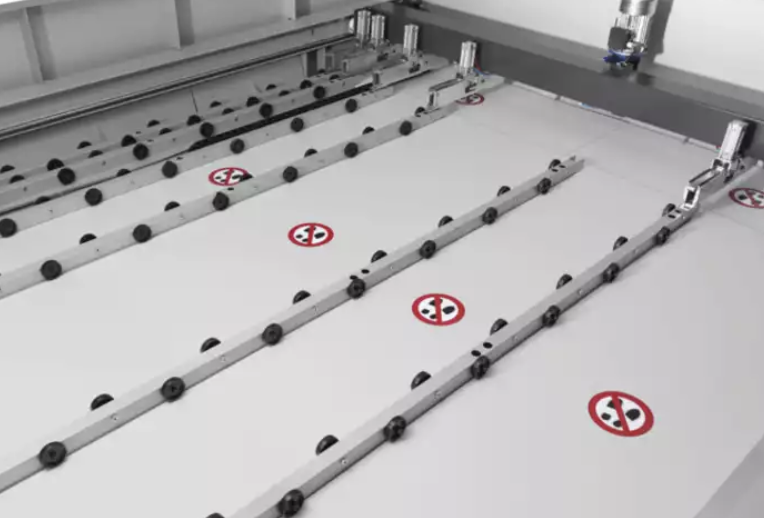

Die Rollenbahn unterstützt den Plattentransport des Materialschiebers und garantiert so ein präzises Zuführen des Plattenmateriales zur Schnittlinie.

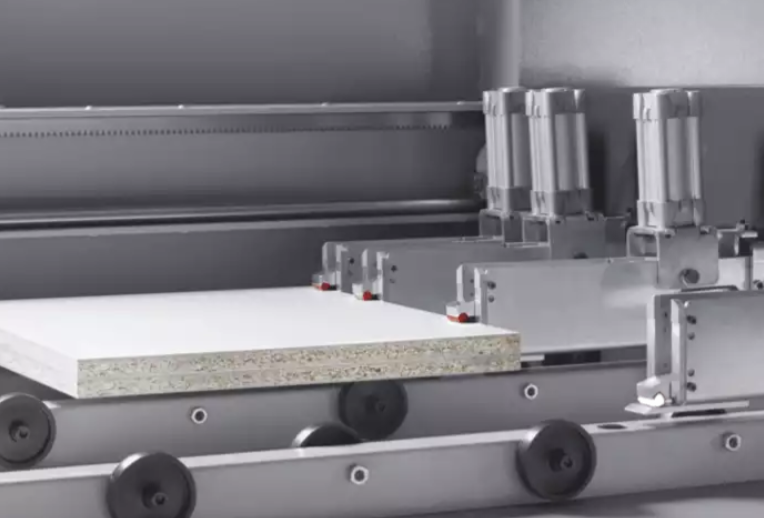

Pneumatisch gesteuert sorgen massive Spannzangen aus Stahl für das sichere und beschädigungsfreie Klemmen von Plattenpaketen (Öffnungshöhe 80 mm) und einzelnen, kleinen Plattenmaterialien.

Der Materialschieber aus massivem Stahl wird beidseitig geführt und ist mit einem Magnetmeßbandsystem ausgestattet. In Kombination mit einem hochpräzisen Servomotor und den soliden Spannzangen wird eine höchstmögliche Wiederholgenauigkeit erreicht.

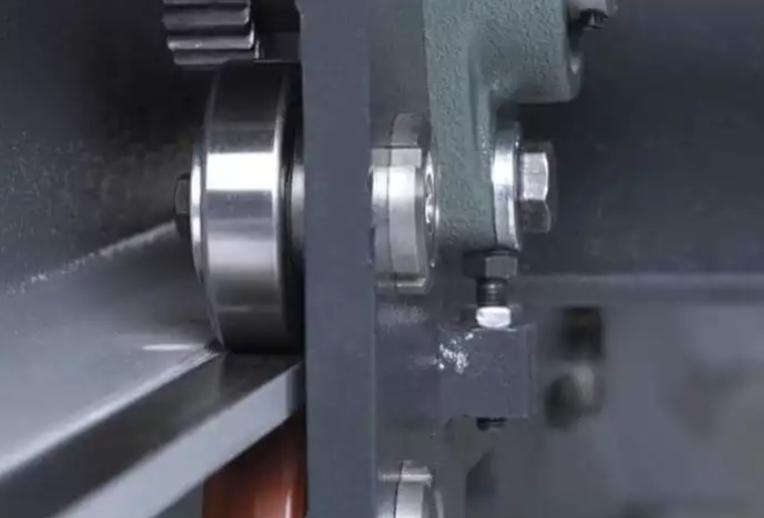

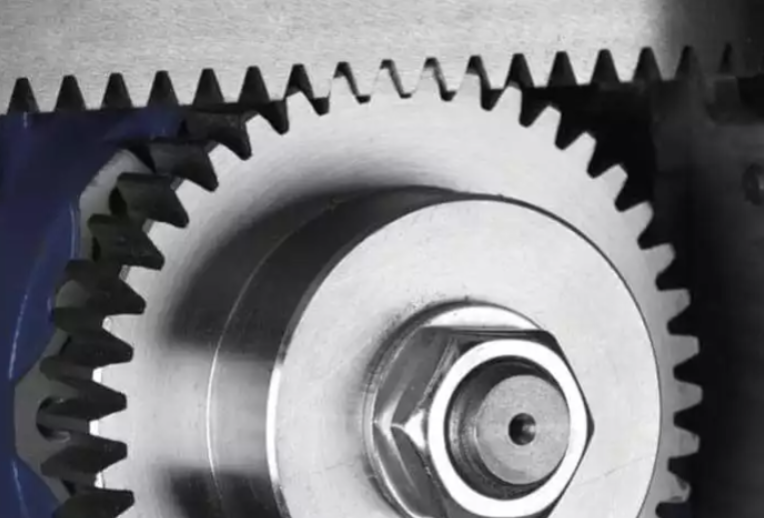

Der konstante Vorschub des Sägewagens wird stufenlos von 1–40 m/min direkt am Bedienfeld geregelt. Der Antrieb erfolgt über ein Zahnrad- und Zahnstangensystem und garantiert somit gleichbleibende Schnittqualität unabhängig vom Werkstückmaterial.

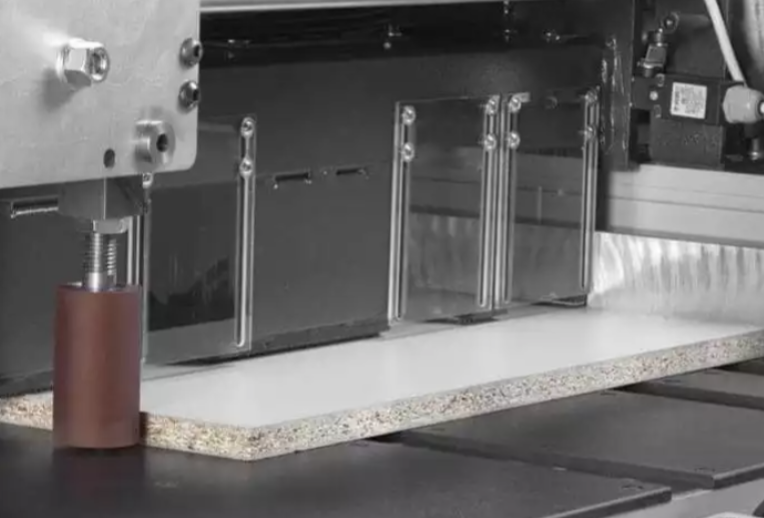

Die Anpressvorrichtung mit Laufrolle drückt das Werkstück an den Winkelanschlag und sorgt für einen exakten 90° Winkel (für Werkstückbreiten 50–1200 mm).

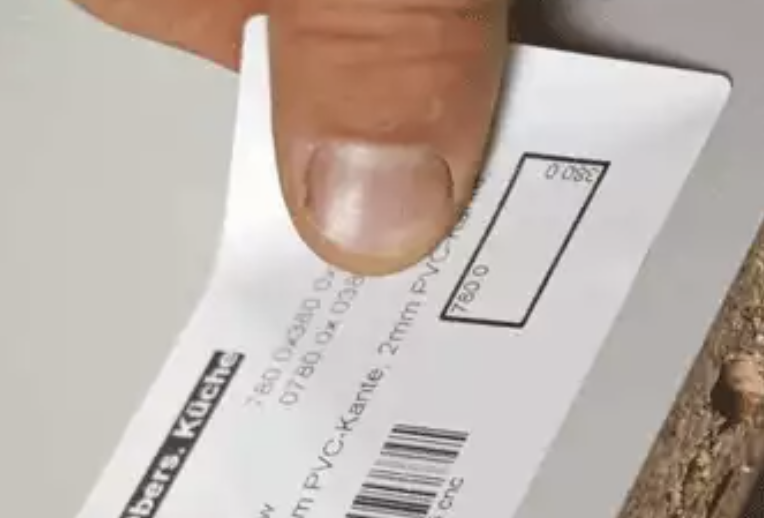

In Kombination mit der Schnittoptimierungs-Software kann für jedes Werkstück ein Etikett mit zahlreichen Informationen (Auftragsnummer, Verwendungszweck, CNC-Programm, zu bekanntende Seite) ausgedruckt werden.

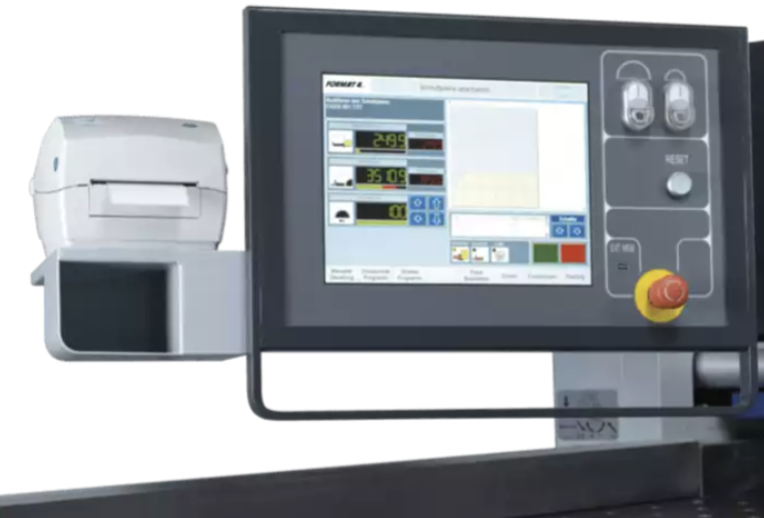

Die einfache Gestaltung des Bedienpultes und die übersichtliche Menüführung der Steuerungssoftware auf Windows-Basis sorgen für intuitive Bedienung. Die kappa automatic kann mit Schnittoptimierungs-Software von Ardis ausgestattet werden. Auf Wunsch kann zusätzlich ein Etikettendrucker hinzugefügt werden.

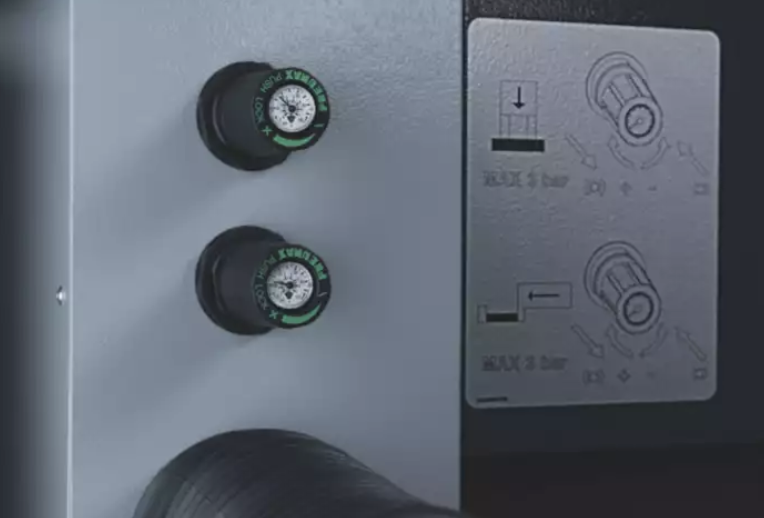

Der Druckbalken senkt sich vor dem Schnitt ab und drückt das Werkstück auf den Sägetisch nieder. Dieser Andruck fixiert das Schnittgut während des Schnittes und kann bis max. 3 bar manuell reguliert werden. Des weiteren sorgt der Druckbalken für die Absaugung der nach oben ausgeworfenen Späne.

Die Format4 Plattenaufteilsägen kappa automatik garantieren mit zahlreichen Softwarepaketen einfachste Bedienung und maximale Effizienz.
