Vakuum-Plattenheber v-motion 15.00
Standard Ausstattung
- ohne pneumatische Kippfunktion für horizontale oder vertikale Grundposition
Optionale Ausstattung
- Optionen Säulenschwenkkran: Säulenhöhe 3800mm und Auslegerlänge 4000mm, Säulenhöhe 3800mm und Auslegerlänge 6000mm, Säulenhöhe 3200mm und Auslegerlänge 4000mm oder Säulenhöhe 3200mm und Auslegerlänge 6000mm
- Optionen Wandschwenkkran: 150kg Traglast sowie Auslegerlänge 4000mm, 150kg Traglast sowie Auslegerlänge 6000mm
- Optionen Laufschienensystem: 150kg Traglast Länge 6000mm, Breite 6000mm ohne Sonderabhängungen
Technische Daten
- Abmessung
- 250° Schwenkbereich Kran (optional)
- Gewicht [kg]
- bis 150 kg Traglast
Downloads
Merkmale & Infos
Der Vakuumheber v-motion 15.00 erleichtert den Transport von nahezu allen Plattenmaterialien innerhalb der Werkstatt und ist auch für durchlässige Materialien geeignet. Der Transport der Platten bis 150 Kilogramm kann vertikal oder horizontal erfolgen.
Sämtliche Bedienelemente für das Hubwerk und für den Vakuumheber sind in einem gemeinsamen Steuerelement untergebracht. Dadurch ist die Bedienung der Anlage und das Führen der Last im Ein-Hand-Betrieb möglich. Die Komfortbedienung ermöglicht das stufenlose Heben und Senken der Platten mittels Frequenzumformer. Die integrierte Sicherheitsfunktion schützt vor dem ungewolltem Lösen der Platte.
Details & Zubehör

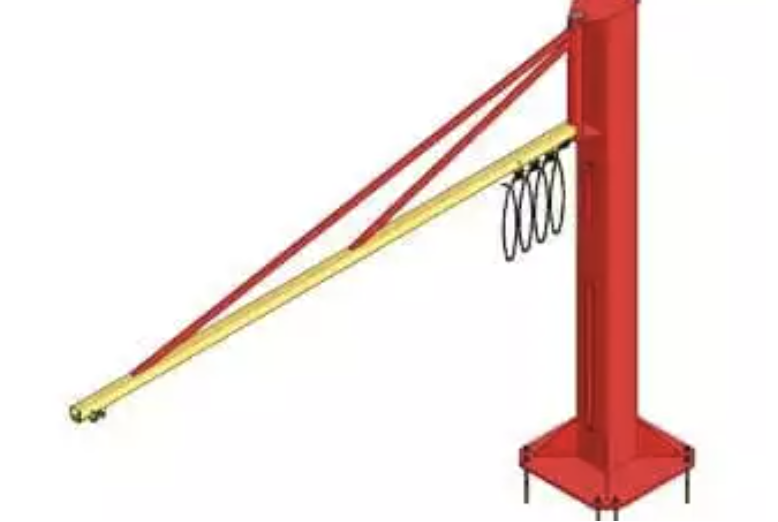

Der Säulenschwenkkran ist mit einer Bauhöhe von 3,2,oder 3,8 Metern und einer Auslegerlänge von 4 oder 6 Metern wählbar. Der Schwenkbereich beträgt ca. 250 Grad, die maximale Stapelhöhe 1,2 oder 1,8 Meter.

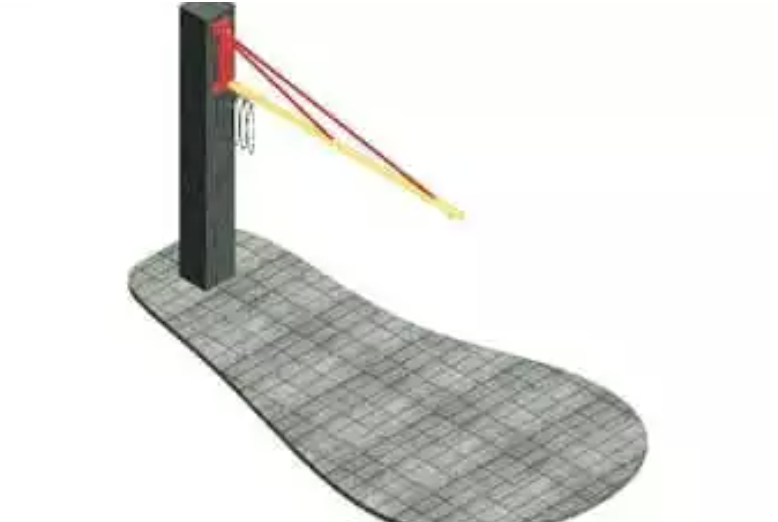

Der Wandschwenkkran mit einer Traglast von 150 Kilogramm verfügt über einen Ausleger mit 4 oder 6 Metern Länge und einen Schwenkbereich von 250 Grad.

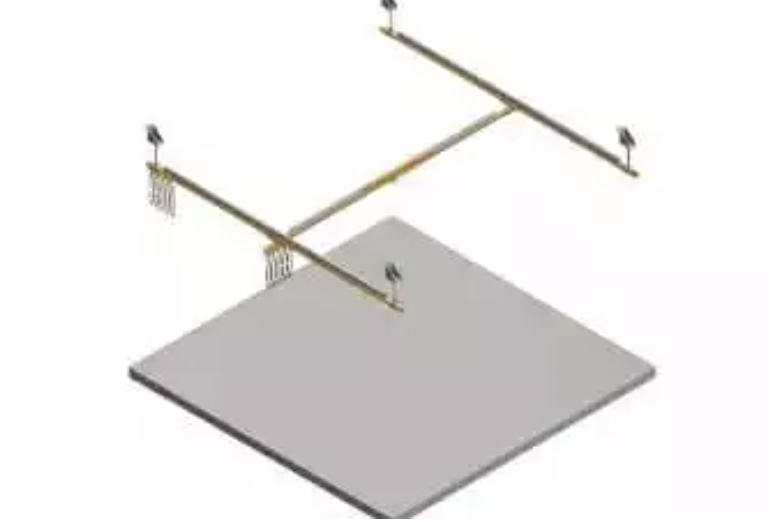

Das Leichtlaufschienensystem mit 150 Kilogramm Traglast wird auf einer Kranbahnlänge von 6 Metern und einer Brückenlänge von 6 Metern geführt. Alle Laufrollen sind kugelgelagert und mit seitlichen Führungsrollen versehen.
