Beschläge-, Bohr- und Einpressmaschine "BASICA Variabel"

Beschläge-, Bohr- und Einpressmaschine "BASICA Variabel"

Art.-Nr. GAN-0194V

Universeller Einsatzbereich: Topfbänder, Lochreihe, Verbinder, Griff- und Durchgangsbohrungen, Bohrungen für Schubladenführungen

ab 7.854,00 €
ab 7.854,00 €
Nicht auf Lager | Versand mit Spedition

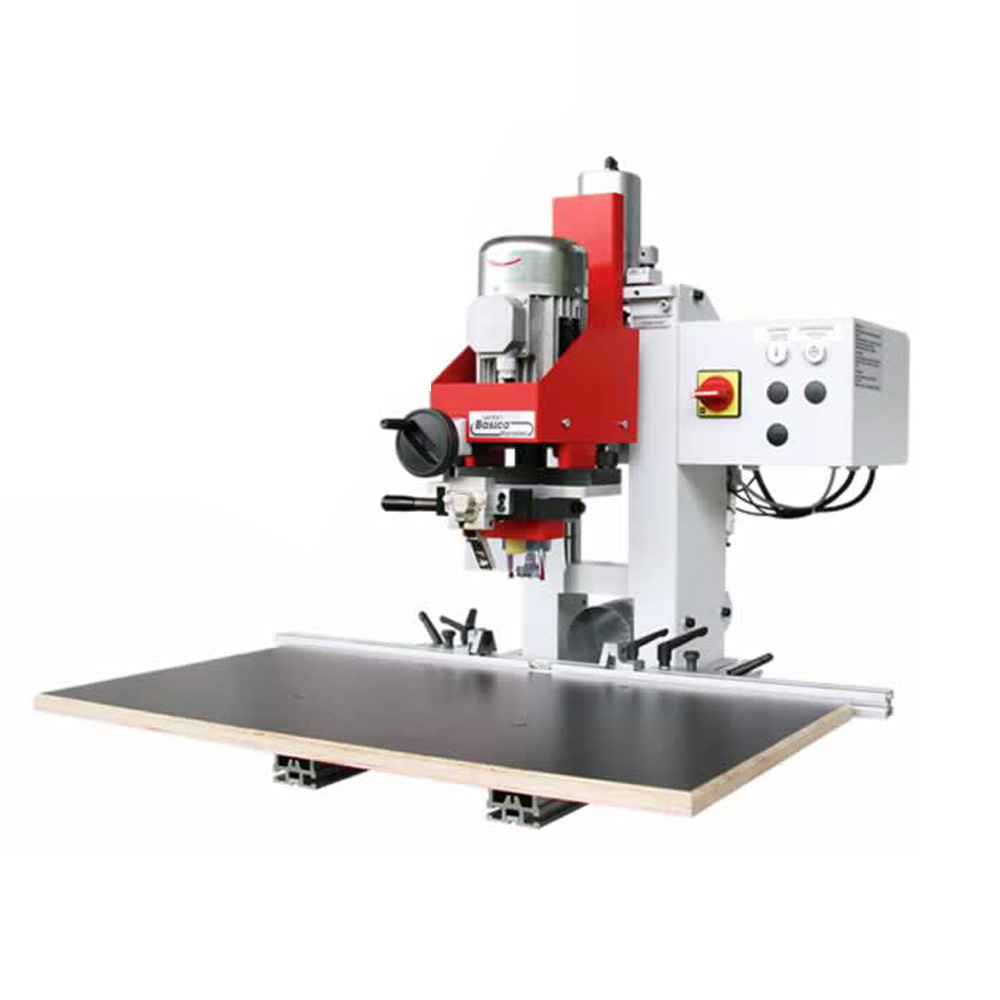

GANNOmat Beschläge-, Bohr- und Einpressmaschine "BASICA Variabel"

Gannomat Bohr- und Einpressautomaten sind Beschlägehersteller unabhänging und auf das präzise Bohren und Einsetzen von Beschlägen ausgelegt. Robustheit, Langlebigkeit und einfache Bedienung zeichnen unsere Universal-Topfbandbohrmaschinen aus.

Kurzvorstellung:
  • Unabhängigkeit von Beschlägehändlern und -Herstellern
  • Präzisions-Bohrgetriebe mit Stahlzahnrädern und Stahlkupplung
  • Universeller Einsatzbereich: Topfbänder, Lochreihe, Verbinder, Griff- und Durchgangsbohrungen, Bohrungen für Schubladenführungen
  • Massive und stabile Schwenkanschläge
  • Abstand Frontanschlag zu Bohrspindeln bis zu 300 mm

Vorteile:

  • Werkzeugloses Schnell-Wechselsystem für Bohrköpfe: Somit kann die Umstellung von Ecklager- auf Olivenbohrungen mühelos und in kürzester Zeit erfolgen.
  • Start über Fußpedal: Der Start über Fußpedal ermöglicht ein schnelles Arbeiten, da mit beiden Händen das Werkstück immer geführt werden kann.
  • Massive und robuste Bohraggregate: Die Präzisions-Bohrgetriebe zeichnen sich durch die massive und robuste Bauform aus.

Standard Ausstattung:

  • Elektro-Pneumatiksteuerung mit Pneumatikbremse und Starttaster 1 - Bohren von oben, mit Impulsbetrieb Starttaster 2 - Einpressen, mit Impulsbetrieb (Motor wird automatisch abgeschaltet)
  • 1 Vertikalbohreinheit mit Motor 1,1 kW, verstellbar in Y-Achse max. (+) 200 mm, einstellbar über Handrad mit Digitalzählwerk, Anschlaglineal verstellbar in Y-Achse (-) 100 mm, für Lochreihentiefen bis max. 300 mm, Schnellwechseleinrichtung für Bohrköpfe (werkzeuglos), ohne Bohrkopf
  • Bohrlochtiefe einstellbar über Digitalzählwerk, inkl. Rückhubbegrenzung für Lochreihenbohrungen
  • 1 Anschlaglineal 900 mm
  • 2 Schwenkanschläge mit Klemmhebel
  • 1 Arbeitsplatte 840 mm x 420 mm

Optionale Ausstattung

  • Absaugrohr, staubgeprüft, Ø 100 mm mit Halterung
  • 14-Spindel-Bohrkopf für Scharnier (Teilung nach Scharniermuster) MIT Einpressbügel und MIT 1 Einpreßmatrize, inkl. 1 HM-Topfbohrer Ø 35 mm rechts und 2 HM-Dübelbohrer Ø 8 oder Ø 10 mm links
  • 4-Spindel-Bohrkopf für Scharnier NUR BOHREN (Teilung nach Scharniermuster), OHNE Einpreßbügel und OHNE Einpressmatrize, inkl. 1 HM-Topfbohrer Ø 35 mm rechts und 2 HM-Dübelbohrer Ø 8 oder Ø 10 mm links
  • Verlängerungslineal 1,25 m (ohne Schwenkanschlag)
  • Verlängerungslineal von 1,25 m auf 2,5 m (ohne Schwenkanschlag)
  • Schwenkanschlag mit Klemmhebel
  • Einpreßmatrize nach Scharniermuster
  • Anschlagpaar zum Bohren von VB-Beschlägen
  • 11-Spindel-Bohrkopf für Lochreihe, drehbar, 0° u. 90°, Teilung 32 mm, mit integrierten Absteckstiften inkl. 11 HM-Dübelbohrer Ø 5 mm (5 re + 6 li)
  • Paar Niederhalter pneumatisch
  • Horizontal-Bohreinheit pneum. mit 3-Spindel-Bohrkopf, Teilung 32 mm
  • Absaugstutzen von unten für Horizontalbohreinheit
  • Linearlaser mit Batteriebetrieb und Halterung
  • Maschinengestell mit 2 Ablagefächern, zerlegbar, Arbeitshöhe 900 mm
  • Aufpreis für Motor 220V, 1Ph, 50Hz, 1,1 kW
  • Aufpreis für Motor 220V, 3Ph, 60Hz, 1,1 kW
  • Aufpreis für Motor 220V, 1Ph, 60Hz, 1,1 kW
  • Aufpreis für Motor 110V, 1Ph, 60Hz, 1,1 kW



Technische Daten
Abmessung
0,60 m x 0,65 m x 0,85 m
Gewicht [kg]
70
Motorleistung
1,1 kW
Motorspannung
400V (3 PH, 50Hz)
Produktsicherheit
ERWIN GANNER GmbH & Co KG
Hermann Ganner Straße 1
6410 Telfs
Österreich
Sales@GANNOMAT.at
Details & Vorteile

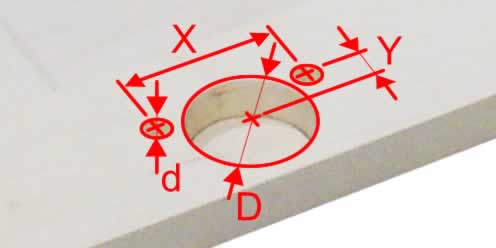

Unabhängigkeit von Beschlägehändlern und -Herstellern
Unabhängigkeit von Beschlägehändlern und -Herstellern
Durch wechselbare Bohrköpfe können auf einer Gannomat Bohr- und Beschlagsetzmaschine mehrere Beschlags- und Topfbandhersteller verarbeitet werden.

Bohrbild nach Topfband-Hersteller (wie z.B. Blum, Grass, Häfele, Hettich, Salice, Würth, ...).

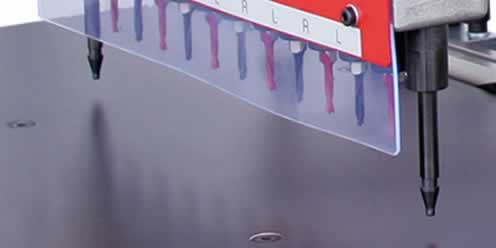

Immer präzises Takten der Lochreihe durch Präzisions-Absteckstift
Immer präzises Takten der Lochreihe durch Präzisions-Absteckstift
Immer präzises Takten der Lochreihe auch auf 2000 mm und länger gewährleistet, durch Präzisions-Absteckstift mit langer präzisen Führung und mehrfach Zentrierung (Patent und System Ganner).

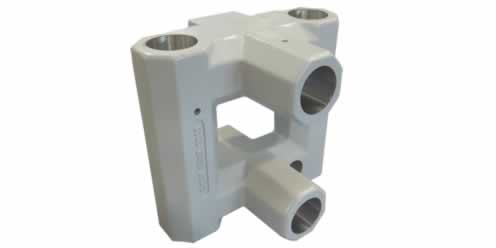

Starker und massiver Maschinenkörper mit breiten präzisen Führungen
Starker und massiver Maschinenkörper mit breiten präzisen Führungen
Starker und massiver Maschinenkörper mit breiten und präzisen Führungen im soliden Gusskörper.

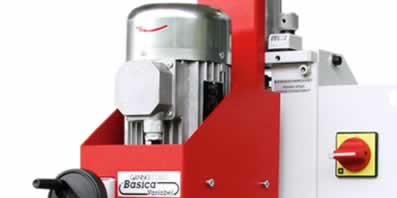

Massivholzbohren mit standardmäßigen 1,1 kW Motor
Massivholzbohren mit standardmäßigen 1,1 kW Motor
Massivholztüren und Fronten können einfach gebohrt werden.

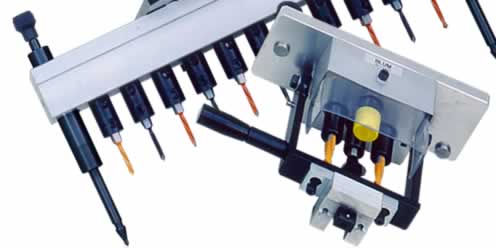

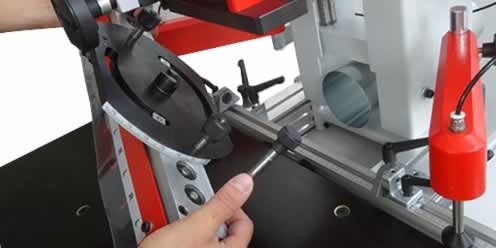

Werkzeugloses Schnell-Wechselsystem für Bohrköpfe
Werkzeugloses Schnell-Wechselsystem für Bohrköpfe
Somit kann die Umstellung z.B. von Topfbandbohrungen auf Reihenbohrungen mühelos und in kürzester Zeit erfolgen.
Massive und robuste Bohraggregate
Massive und robuste Bohraggregate
Die Präzisions-Bohrgetriebe mit Stahlzahnrädern und Stahlkupplung zeichnen sich durch die massive und robuste Bauform aus.
