Bohr- und Einpressmaschine "Red Baron-P"

Bohr- und Einpressmaschine "Red Baron-P"

Art.-Nr. GAN-0204-0000

Universeller Einsatzbereich: Topfbänder, Lochreihe, Verbinder, Griff- und Durchgangsbohrungen, Bohrungen für Schubladenführungen

ab 5.593,00 €
ab 5.593,00 €
Nicht auf Lager | Versand mit Spedition

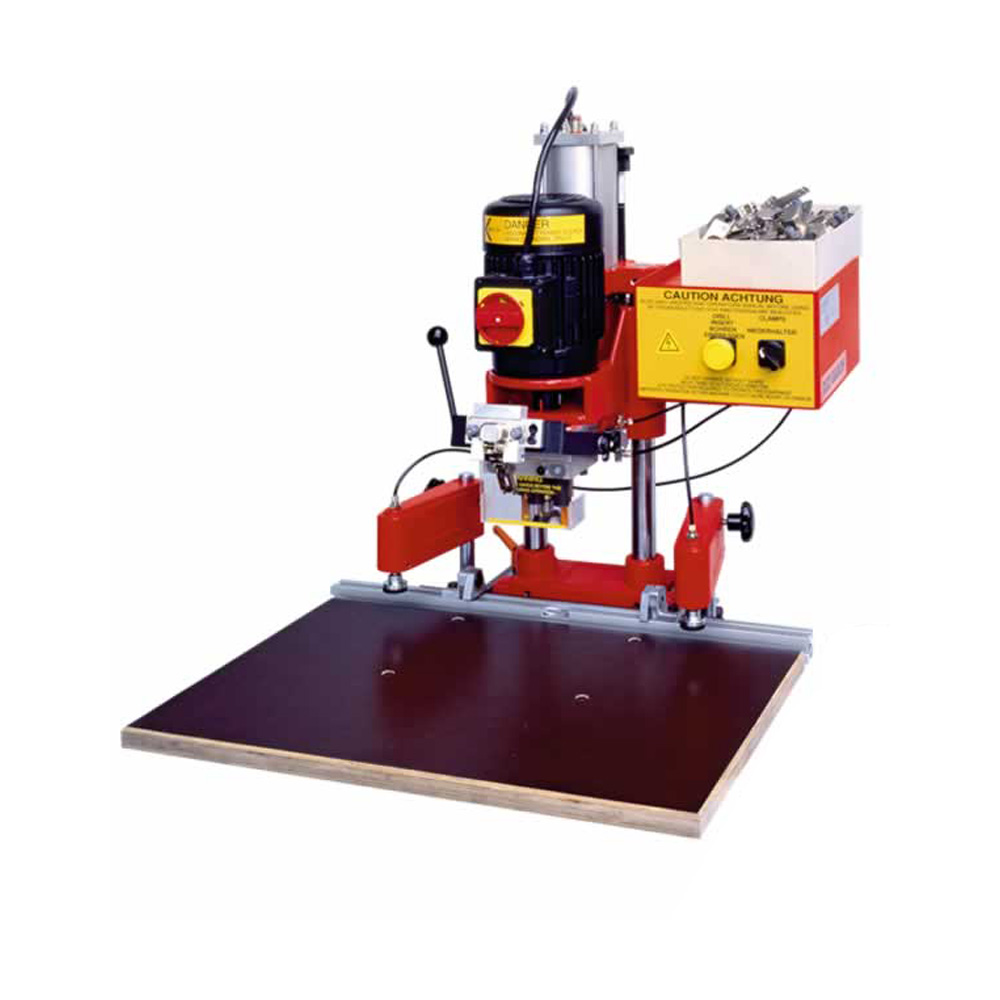

GANNOmat Bohr- und Einpressmaschine "Red Baron-P"

Gannomat Bohr- und Einpressautomaten sind Beschlägehersteller unabhänging und auf das präzise Bohren und Einsetzen von Beschlägen ausgelegt. Robustheit, Langlebigkeit und einfache Bedienung zeichnen unsere Universal-Topfbandbohrmaschinen aus.

Kurzvorstellung:

  • Unabhängigkeit von Beschlägehändlern und -Herstellern
  • Präzisions-Bohrgetriebe mit Stahlzahnrädern und Stahlkupplung
  • Universeller Einsatzbereich: Topfbänder, Lochreihe, Verbinder, Griff- und Durchgangsbohrungen, Bohrungen für Schubladenführungen
  • Massive und stabile Schwenkanschläge
  • Abstand Frontanschlag zu Bohrspindeln bis zu 300 mm

Vorteile:

  • Werkzeugloses Schnell-Wechselsystem für Bohrköpfe: Somit kann die Umstellung von Ecklager- auf Olivenbohrungen mühelos und in kürzester Zeit erfolgen.
  • Start über Fußpedal: Der Start über Fußpedal ermöglicht ein schnelles Arbeiten, da mit beiden Händen das Werkstück immer geführt werden kann.
  • Massive und robuste Bohraggregate: Die Präzisions-Bohrgetriebe zeichnen sich durch die massive und robuste Bauform aus.

Standard Ausstattung

  • komplett in Standardausführung mit:
  • Bohreinheit mit Pneumatikvorschub und Pneumatikbremse, Motor 1,1 kW
  • 4-Spindel-Bohrkopf (Teilung nach Scharniermuster)
  • Einpreßbügel mit Einpreßmatrize (nach Scharniermuster)
  • Anschlaglineal 600 mm
  • 2x Schwenkanschläge mit Klemmhebel
  • Arbeitsplatte 600x400 mm
  • 1 Paar Niederhalter pneumatisch
  • Elektrischer Aussetzbetrieb
  • Satz Bohrer: 1 HM-Topfbohrer, Ø 35x57 mm, re, 2 HM-Dübelbohrer, Ø 8x57 mm, li oder 2 HM-Dübelbohrer, Ø 10x57 mm, li

Optionale Ausstattung:

  • Minderpreis für Ausführung des 4-Spindel-Bohrkopf NUR BOHREN, OHNE Einpreßbügel und OHNE Einpressmatrize
  • Absaugtrichter, staubgeprüft, Ø 80 mm
  • 7-Spindel-Bohrkopf für Lochreihe, Teilung 32 mm, mit integrierten Absteckstiften inkl. 1 Satz Bohrer: 4 HM-Dübelbohrer, Ø 5x57 mm, re 3 HM-Dübelbohrer, Ø 5x57 mm, li
  • Verlängerungslineal 1,25 m (ohne Schwenkanschlag)
  • Verlängerungslineal von 1,25 m auf 2,5 m (ohne Schwenkanschlag)
  • Schwenkanschlag mit Klemmhebel
  • Einpreßmatrize nach Scharniermuster
  • Linearlaser mit Batteriebetrieb und Halterung
  • Grundgestell aus verschweißtem Stahlblech mit Mittelboden, Arbeitshöhe 905 mm

Sonderoptionen:

  • 4-Spindel-Bohrkopf, Teilung: 45/9,5/32 Blum / 42/11/32 Grass / 52/5,5/32 Hettich / 48/9/32 Mepla / 48/6/32 Salice
  • 4-Spindel-Bohrkopf, Teilung: 52/7,5/32 Salice
  • 4-Spindel-Bohrkopf MINI, Teilung: 38/7,5/32 Salice/Blum
  • 4-Spindel-Bohrkopf MINI, Teilung: 38/8/32 Hettich
  • Aufpreis für Motor 220V, 1Ph, 50Hz, 1,1 kW
  • Aufpreis für Motor 220V, 3Ph, 60Hz, 1,1 kW
  • Aufpreis für Motor 220V, 1Ph, 60Hz, 1,1 kW
  • Aufpreis für Motor 110V, 1Ph, 60Hz, 1,1 kW





Technische Daten
Abmessung
0,60 m x 0,55 m x 0,70 m
Gewicht [kg]
40
Motorleistung
1,1 kW
Motorspannung
400V (3 PH, 50Hz)
Produktsicherheit
ERWIN GANNER GmbH & Co KG
Hermann Ganner Straße 1
6410 Telfs
Österreich
Sales@GANNOMAT.at
Features & Vorteile
Unabhängigkeit von Beschlägehändlern und -Herstellern
Unabhängigkeit von Beschlägehändlern und -Herstellern
Durch wechselbare Bohrköpfe können auf einer Gannomat Bohr- und Beschlagsetzmaschine mehrere Beschlags- und Topfbandhersteller verarbeitet werden.

Bohrbild nach Topfband-Hersteller (wie z.B. Blum, Grass, Häfele, Hettich, Salice, Würth, ...).
Immer präzises Takten der Lochreihe durch Präzisions-Absteckstift
Immer präzises Takten der Lochreihe durch Präzisions-Absteckstift
Immer präzises Takten der Lochreihe auch auf 2000 mm und länger gewährleistet, durch Präzisions-Absteckstift mit langer präzisen Führung und mehrfach Zentrierung (Patent und System Ganner).
Starker und massiver Maschinenkörper mit breiten präzisen Führungen
Starker und massiver Maschinenkörper mit breiten präzisen Führungen
Starker und massiver Maschinenkörper mit breiten und präzisen Führungen im soliden Gusskörper.
Massivholzbohren mit standardmäßigen 1,1 kW Motor
Massivholzbohren mit standardmäßigen 1,1 kW Motor
Massivholztüren und Fronten können einfach gebohrt werden.
Massive und robuste Bohraggregate
Massive und robuste Bohraggregate
Die Präzisions-Bohrgetriebe mit Stahlzahnrädern und Stahlkupplung zeichnen sich durch die massive und robuste Bauform aus.
