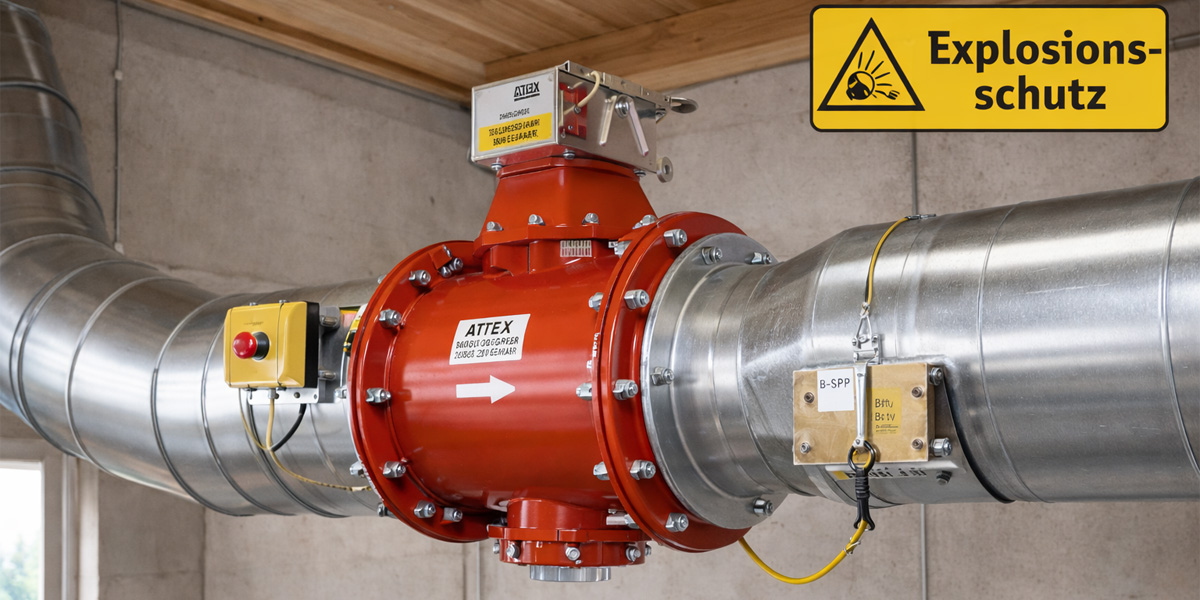

Explosionsschutz für Absaugleitungen Schritt für Schritt – von der ATEX-Planung bis zur Wartung

08.02.2026

In Werkstätten, in denen mit brennbaren Stäuben gearbeitet wird, gehören elektrostatische Aufladungen zu den häufig unterschätzten Risiken. Wenn sich diese in Absaugleitungen stauen, entsteht rasch eine gefährliche Mischung, denn schon eine kleine Entladung kann als Zündquelle wirken. Wirklich entscheidend ist deshalb, für eine durchgehend wirksame Erdung der Absaugrohre zu sorgen. Damit schützen Sie nicht nur Ihre Maschinen und den reibungslosen Arbeitsablauf, sondern vor allem auch sich und Ihre Kollegen. In diesem Beitrag erfahren Sie, worauf es beim Explosionsschutz durch konsequente Erdung Ihrer Absaugtechnik ankommt.

Inhaltsverzeichnis

• Effiziente Schutzmaßnahmen für industrielle Absaugsysteme
• Materialien und Werkzeuge für sichere Absaugleitungen
• Schritt 1: Planung und Zoneneinteilung nach ATEX
• Schritt 2: Montage der Erdung und des Potentialausgleichs
• Schritt 3: Integration von Explosionsschutzkomponenten
• Schritt 4: Regelmäßige Inspektion und Wartung
• Experten-Tipps & Troubleshooting bei Absaugrohr-Erdung und Explosionsschutz

Effiziente Schutzmaßnahmen für industrielle Absaugsysteme

In industriellen Absauganlagen steht der Explosionsschutz im Mittelpunkt der Arbeitssicherheit. Deshalb zählt eine fachgerecht ausgeführte Erdung der Absaugleitungen zu den wichtigsten vorbeugenden Maßnahmen, um Funkenbildung zu vermeiden und elektrische Energie sicher abzuleiten.

Wichtig ist ein durchgängiger Potentialausgleich im gesamten System. Dazu werden alle metallischen oder leitfähig beschichteten Rohrabschnitte zuverlässig miteinander verbunden und geerdet. Dieses Prinzip sorgt dafür, dass sich nirgends gefährliche Spannungen aufbauen können.

Rechtsgrundlage bilden die ATEX-Richtlinie 94/9/EG, die Norm EN 60079 sowie die Vorschriften der DGUV 113‑015. Sie legen fest, dass Absaugsysteme in explosionsgefährdeten Bereichen regelmäßig kontrolliert und die Messergebnisse dokumentiert werden müssen. Nur wenn der Erdungswiderstand dauerhaft unter 10 Ohm liegt und alle Verbindungselemente elektrisch leitfähig sind, lässt sich das Risiko unkontrollierter Entladungen wirksam minimieren.

Materialien und Werkzeuge für sichere Absaugleitungen

Eine wirksame Erdung ist das Rückgrat jeder zuverlässigen Absauganlage. Damit Ihre Leitungen dauerhaft sicher bleiben, spielt die Auswahl der passenden Materialien und Werkzeuge eine zentrale Rolle. Entscheidend ist, dass alle Komponenten leitfähig sind und eine stabile, beständige Verbindung schaffen.

In der Praxis haben sich robuste Metallrohre oder leitfähig beschichtete Kunststoffe bewährt. In Kombination mit hochwertigen Erdungsbändern und Klemmen entsteht ein dauerhaft sicherer Strompfad. Achten Sie außerdem darauf, dass das Erdungskabel den passenden Querschnitt besitzt, um den Potenzialausgleich zuverlässig zu gewährleisten.

Ergänzend sind Messgeräte sinnvoll, mit denen Sie den Erdungswiderstand regelmäßig kontrollieren können. Wer zusätzlich auf maximale Sicherheit setzt, integriert Schutzelemente wie Flammensperren oder Explosionsschutzventile.

Eine sinnvolle Grundausstattung besteht aus:

• Leitfähigen Absaugrohren (Metall oder behandeltem Kunststoff)
• Schweißfähigem Erdungsband
• Erdungsklemmen und -schrauben
• Erdungskabel mit geeignetem Querschnitt
• Potenzialausgleichsschiene
• Messgerät zur Kontrolle des Erdungswiderstands
• Optional: Explosionsschutzventil
• Optional: Flammensperre
• Optional: Temperaturüberwachungseinheit.

Schritt 1: Planung und Zoneneinteilung nach ATEX

Bevor eine Absauganlage installiert oder erweitert wird, steht eine gründliche Explosionsschutz-Risikoanalyse an. Sie ist das Fundament jeder sicheren Planung und zeigt, welche Schutzmaßnahmen notwendig sind. Ziel ist es, zu erkennen, ob und an welchen Stellen im Betrieb explosionsfähige Atmosphären entstehen können. Auf Grundlage dieser Untersuchung erfolgt die Zoneneinteilung nach der ATEX-Richtlinie 94/9/EG sowie gemäß EN 60079 und DGUV 113‑015.

Schon in der Planungsphase empfiehlt es sich, auf eine durchdachte Leitungsführung zu achten. Leitungswege sollten möglichst gerade verlaufen, damit keine Staubablagerungen oder enge Biegungen entstehen, die Zündquellen fördern oder die elektrostatische Ableitung stören können. Achten Sie auch auf die Wahl der Materialien und eine konsequente Erdung aller Rohrabschnitte. Sämtliche eingesetzten Komponenten, von der Rohrschelle bis zur Erdungsschiene, sollten in der Explosionsschutzdokumentation erfasst werden. Diese Unterlagen dienen als Nachweis für Behörden und erleichtern spätere Wartungen oder Anpassungen der Anlage.

Zoneneinteilung nach der ATEX

Für industrielle Absaugsysteme ist die Zoneneinteilung nach ATEX von zentraler Bedeutung, da sich explosionsfähige Atmosphären entlang der gesamten Absaugleitung in unterschiedlicher Intensität und Häufigkeit bilden können. Anders als bei statischen Anlagenkomponenten wirken hier Strömung, Abrieb, Materialwechsel und elektrostatische Aufladung zusammen.

Zone 20

Rohrinnenräume sind besonders kritisch zu bewerten, da sich hier Staub-Luft-Gemische im Normalbetrieb kontinuierlich bilden. In vielen Anwendungen, etwa bei Holz-, Kunststoff- oder Metallstäuben, ist deshalb eine Einstufung als Zone 20 realistisch. Daraus ergeben sich hohe Anforderungen an Erdung, Potentialausgleich und die Auswahl geeigneter Komponenten.

Zone 21

Anschlüsse, Klappen und Übergangsstellen gelten als typische Schwachpunkte im System. Durch Undichtigkeiten, Wartungsöffnungen oder Materialübergaben kann hier regelmäßig Staub austreten oder aufgewirbelt werden. Diese Bereiche werden daher häufig als Zone 21 eingestuft und müssen entsprechend mit geprüften, zonentauglichen Bauteilen ausgeführt werden.

Zone 22

Umgebungsbereiche außerhalb der Absaugleitung sind stark abhängig vom Anlagenzustand und vom betrieblichen Reinigungskonzept. Wo Staubablagerungen nur selten aufgewirbelt werden oder ausschließlich bei Störungen auftreten, liegt meist eine Zone 22 vor. Dennoch sind auch hier geeignete organisatorische und technische Schutzmaßnahmen erforderlich, um Zündquellen zuverlässig zu vermeiden.

Schritt 2: Montage der Erdung und des Potentialausgleichs

Für eine zuverlässige und normgerechte Erdung der Absaugleitungen ist eine durchgängige elektrische Verbindung aller Rohrabschnitte entscheidend. Jeder metallische oder leitfähig beschichtete Teil der Anlage sollte leitend miteinander verbunden und an die zentrale Potenzialausgleichsschiene angeschlossen sein. Bewährt haben sich hier Erdungsbänder aus Metall oder leitfähige Pressfittings, da sie auch bei Vibrationen oder Temperaturschwankungen eine stabile Verbindung sichern. Achten Sie darauf, dass alle Kontaktstellen sauber, korrosionsfrei und fest verschraubt sind. Schon geringe Übergangswiderstände können den Stromfluss beeinträchtigen und so die Sicherheit gefährden.

Die Erdungspunkte sollten etwa alle 10 Meter entlang der Rohrleitung gesetzt werden. So wird eine gleichmäßige Ableitung statischer Ladungen gewährleistet. Zusätzliche Erdungsklemmen an Gehäusen von Filtereinheiten oder Absaugstationen erhöhen die Sicherheit weiter. Das verwendete Erdungskabel sollte einen ausreichend großen Querschnitt besitzen, damit es den auftretenden Ableitströmen dauerhaft standhält. Die Verbindung zur Haupt-Erdungsschiene erfolgt idealerweise über eine geprüfte Rohrschelle oder Schraubverbindung, die sich bei Bedarf leicht lösen und prüfen lässt. Eine klare Kennzeichnung der Erdungspunkte im Schalt- oder Wartungsplan erleichtert Ihnen spätere Kontrollen und Messungen.

Verbindung und Kontrolle der Erdungspunkte

Nach der Montage lohnt sich eine gründliche Messung des Erdungswiderstands. Der Zielwert sollte 10 Ohm nicht übersteigen, damit statische Aufladungen zuverlässig abgeführt werden. Verwenden Sie dafür ein geeignetes Messgerät und halten Sie alle Messwerte in der Explosionsschutzakte fest. Weichen die Ergebnisse ab, können Nachjustierungen an den Klemmen oder der Austausch korrodierter Verbindungen Abhilfe schaffen.

Schritt 3: Integration von Explosionsschutzkomponenten

Damit eine Absauganlage dauerhaft sicher arbeitet, ist die gezielte Integration passender Explosionsschutzkomponenten unverzichtbar. Diese Elemente verhindern, dass sich ein Explosionsereignis innerhalb der Rohrleitung ausbreitet oder auf benachbarte Anlagenteile überträgt. Von zentraler Bedeutung sind dabei Explosionsschutzventile und Flammensperren. Sie begrenzen im Ernstfall den Druckanstieg und stoppen die Flammenfront wirksam. Ergänzend übernehmen Rückschlagklappen und Druckentlastungsplatten den Schutz vor Rückzündungen und Überdrucksituationen.

Für die Montage lohnt sich eine Platzierung der Explosionsschutzventile möglichst nah an potenziellen Zündquellen, etwa im Bereich zwischen Filtereinheit und Rohrleitung. Hinter diesen Ventilen sollten Sie in Strömungsrichtung Flammensperren einbauen, damit austretende Flammen zuverlässig zurückgehalten werden. Temperatur- und Drucksensoren überwachen das System kontinuierlich und melden kritische Veränderungen frühzeitig. Eine saubere, spannungsfreie Installation aller Bauteile ist entscheidend, um Fehlfunktionen durch Vibration oder Materialspannung zu vermeiden. Gleichzeitig müssen alle Verbindungsstellen elektrisch ableitfähig bleiben, damit der Potentialausgleich zwischen Schutzkomponenten und Rohrabschnitten dauerhaft gewährleistet ist.

Prüfung und Inbetriebnahme

Nach abgeschlossener Montage folgt eine Explosionsdruckprüfung, mit der die Dichtheit und Funktionsfähigkeit der eingebauten Bauteile überprüft wird. Im Anschlussplan für den Explosionsschutz dokumentieren Sie alle Einbauorte, Leitungsführungen und Sensorverbindungen exakt und nachvollziehbar. Erst wenn Ventile, Sensoren und Flammensperren korrekt reagieren und alle Messwerte im Sollbereich liegen, kann die Anlage freigegeben und in Betrieb genommen werden.

Schritt 4: Regelmäßige Inspektion und Wartung

Ein wirkungsvoller Explosionsschutz hängt entscheidend davon ab, wie konsequent Ihre Absauganlage geprüft und gewartet wird. Empfehlenswert ist eine vierteljährliche Kontrolle der Erdung, bei der Sie prüfen, ob sämtliche Verbindungspunkte fest sitzen, keine Anzeichen von Korrosion bestehen und der gemessene Erdungswiderstand weiterhin unter 10 Ohm liegt.

Darüber hinaus hat sich eine halbjährliche Inspektion der Explosionsschutzkomponenten bewährt. Dazu gehören Ventile, Flammensperren und Rückschlagklappen, die stets frei beweglich, dicht und voll funktionsfähig bleiben müssen. Nur wenn diese Bauteile zuverlässig arbeiten, können sie ihre Schutzfunktion im Störfall erfüllen und eine unkontrollierte Ausbreitung von Flammen oder Druckwellen verhindern.

Ein weiterer zentraler Punkt ist die lückenlose Dokumentation aller Prüfungen. Halten Sie sämtliche Ergebnisse in Ihrer Explosionsschutzdokumentation fest, inklusive Messprotokollen, Prüfintervallen und gegebenenfalls durchgeführter Wartungsarbeiten. Diese Aufzeichnung schafft Transparenz, unterstützt künftige Inspektionen und erleichtert die behördliche Nachvollziehbarkeit. Wenn Sie Ihre Anlage in festen Intervallen kontrollieren und dokumentieren, fördern Sie nicht nur die Betriebssicherheit, sondern verlängern auch die Lebensdauer Ihrer gesamten Absaugtechnik.

Checkliste für Wartung und Kontrolle

Zur regelmäßigen Kontrolle gehören folgende Punkte:

• Erdungswiderstand messen und dokumentieren
• Kontaktstellen auf Korrosion und festen Halt prüfen
• Explosionsschutzventile, Flammensperren und Rückschlagklappen auf freie Beweglichkeit und Dichtheit kontrollieren
• Explosionsschutzdokumentation aktualisieren und Messprotokolle ergänzen

Explosionsschutz in Deutschland

Aus rechtlicher Sicht verlangt der Explosionsschutz in Deutschland, dass Sie die Wirksamkeit der getroffenen Schutzmaßnahmen regelmäßig überprüfen und dokumentieren. Grundlage hierfür sind insbesondere die Betriebssicherheitsverordnung sowie die Gefahrstoffverordnung, die ein aktuelles Explosionsschutzdokument und wiederkehrende Prüfungen durch fachkundige Personen fordern. Prüfungen sind zudem immer dann erforderlich, wenn Änderungen an der Anlage vorgenommen wurden oder sicherheitsrelevante Mängel festgestellt werden. Wenn Sie diese Pflichten einhalten, Prüfintervalle nachvollziehbar festlegen und die Ergebnisse sauber dokumentieren, erfüllen Sie die wesentlichen gesetzlichen Anforderungen und reduzieren das Risiko rechtlicher Konsequenzen im Schadensfall erheblich.

Wenn Sie Ihre Absauganlage planen oder eine bestehende modernisieren möchten: Wir von MILLER unterstützen Sie bei der fachgerechten Aufstellung, übernehmen regelmäßige Wartungen und führen Reparaturen zuverlässig direkt bei Ihnen vor Ort durch.
