salvamac Kappsäge Legend 500
Standard Ausstattung
- 1x HM Sägeblatt Ø 500 mm (Z = 108)
- 1x Automatische Schutz und Andruckvorrichtung
- 1x Zwei-Hand-Steuerung und Schutzschild
Optionale Ausstattung
- Auflagetisch glatt (nachrüstbar)

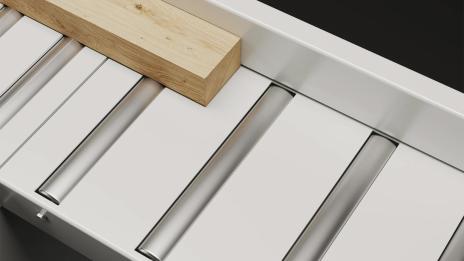

- Rollenbahn (nachrüstbar)
- 200 mm mechanischer Anschlag (nachrüstbar)
- 100 und 200 mm pneumatischer Anschlag (nachrüstbar)
- UP & DOWN Schutzschild: Der Schutz hebt sich während des Sägevorgangs an, um das Sägeblatt abzuschirmen. Nach dem Sägeschnitt wird der Schutz abgesenkt, um das Be- und Entladen zu vereinfachen. (nicht nachrüstbar)
- Schnittlinienlaser (nicht nachrüstbar)
- Schnittbereich „B“ für Legend 500: 350 x 80 / 375 x 50 mm statt 220 x 125 / 310 x 50 mm
- Rollenbahn mit Anschlagseite rechts statt links (Tausch der Anschlagseite)
Weitere technische Daten
- Druckluft: max. 8 bar
- Mindestabstand zwischen Anschlag und Sägeblatt: 70 mm
- Mindestabstand zwischen 2 Anschlägen: 60 mm
- Maximaler Schnittbereich: 220 x 125 / 260 x 100 / 285 x 80 / 310 x 50 mm
Technische Daten
- Absaugstutzen
- 1 x 120 mm / 1 x 100 mm
- Arbeitshöhe
- 900 mm +/- 20 mm
- Drehzahl
- 2800 U/min
- Luftverbrauch
- pro Zyklus: 5 – 7 Nl
- Motorleistung
- 5,5 kW
- Sägeblattdurchmesser
- 500 mm
- Spannung
- 400 V / 50 Hz / 3 Ph
- Zähne
- 108
Produktsicherheit
Merkmale & Infos

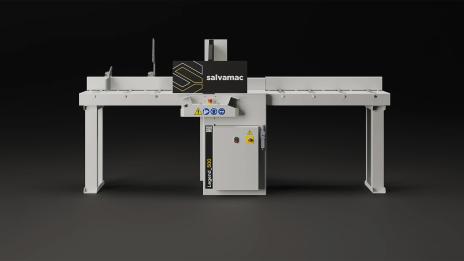

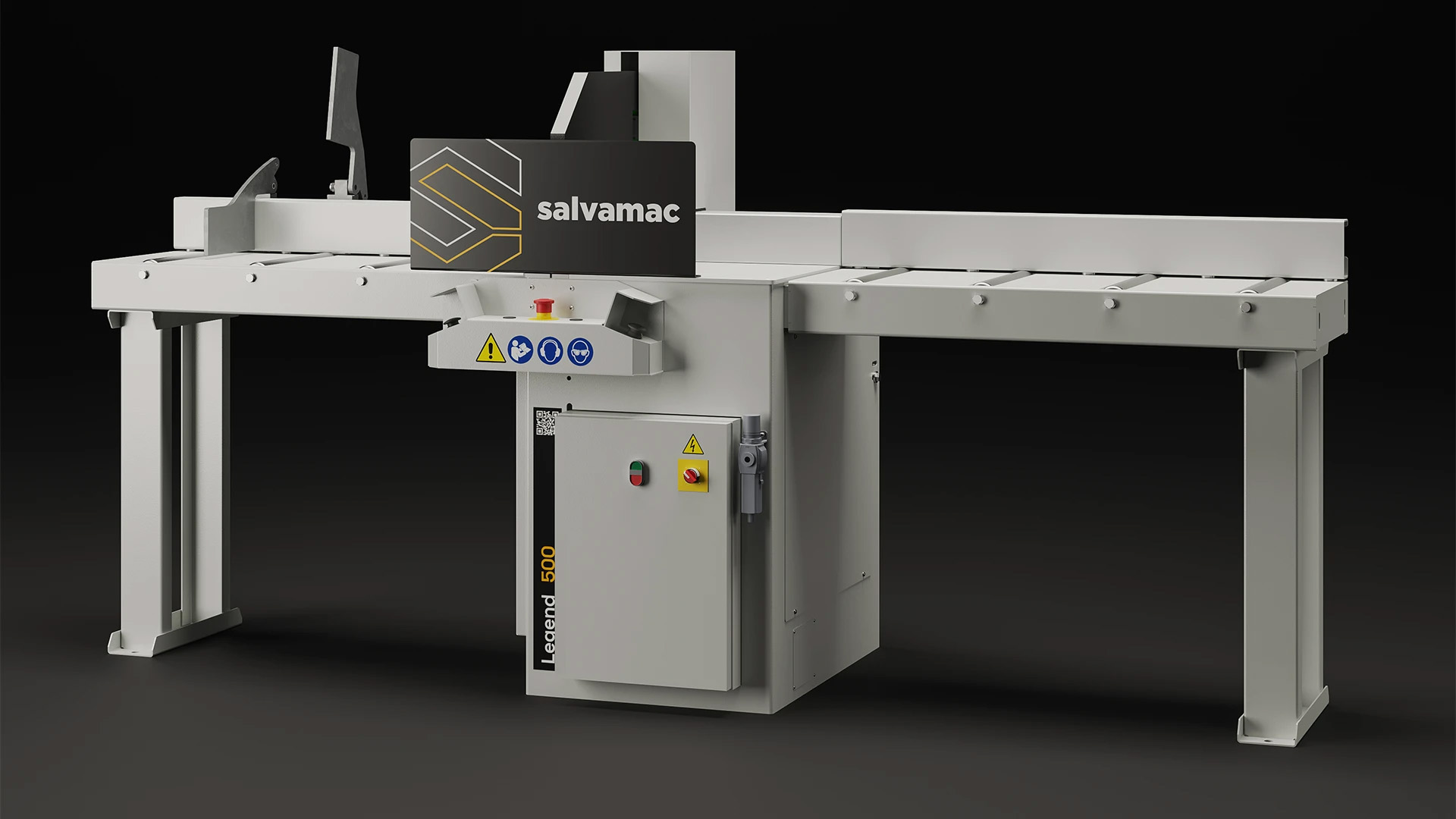

Die Legend_500 beeindruckt mit einer stabilen, lackierten Stahlkonstruktion, die durch dicke und verstärkte Materialien maximale Langlebigkeit bietet. Ausgestattet mit einem 500-mm-Sägeblatt, einer Motorleistung von 5,5 kW und einer Drehzahl von 2800 U/min, ist sie die ideale Maschine für die Bearbeitung von Holz bis zu 125 mm Stärke und 310 mm Breite (optional bis zu 375 mm).
Highlights
- Bodenverankerung. Robustes Verankerungssystem mit angeflanschten Stahlfüßen für sichere Standfestigkeit.
- Ergonomische Bedienung. Doppelte manuelle Sicherheitssteuerung für eine komfortable und sichere Arbeitsposition.
- Schnittgeschwindigkeit. Über einen pneumatischen Regler individuell einstellbare Schnittgeschwindigkeit.
- Pneumatische Druckvorrichtung. Druckbewegungssystem über Kugellager mit doppeltem Staubschutz und automatischem Schmiersystem.
- Kugellager. Bewegungssystem mit doppelt abgedichteten Kugellagern und integriertem automatischem Schmiersystem.
- CE-Konformität. Maschine und elektrische Anlage entsprechen den CE-Normen.
Details & Zubehör

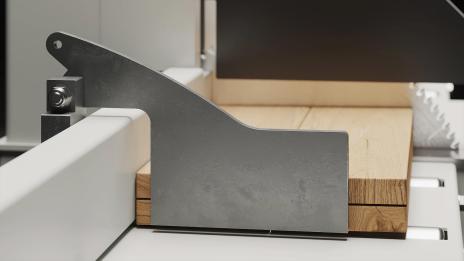

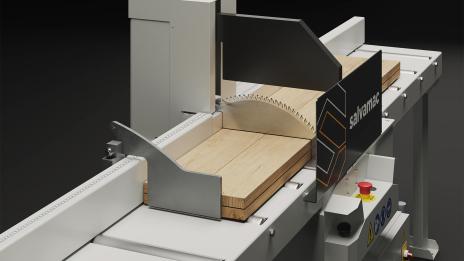

Automatische Schutz- und Andruckvorrichtung hält für Sie das Werkstück fest im Griff. Ihre Hände sind dabei komplett aus dem Gefahrenbereich heraus.
Ergonomisch positionierte 2-Hand-Steuerung sowie ein Schutzschild sorgen für 100 % Sicherheit.

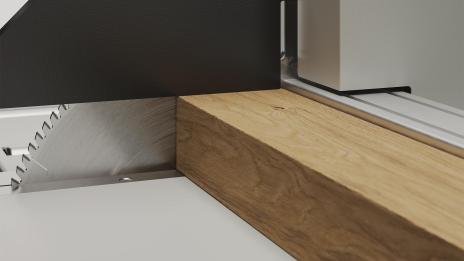

Ebenfalls im Standard enthalten: HM Sägeblatt mit 500 mm Durchmesser (Z=108)
