Name: Plattenaufteilsäge stehend CONTROL
Brand: Striebig
SKU: striebig-control
Price: 57262.8 EUR
Availability: InStock

ab 57.262,80 €

Nicht auf Lager

Beschreibung
Details

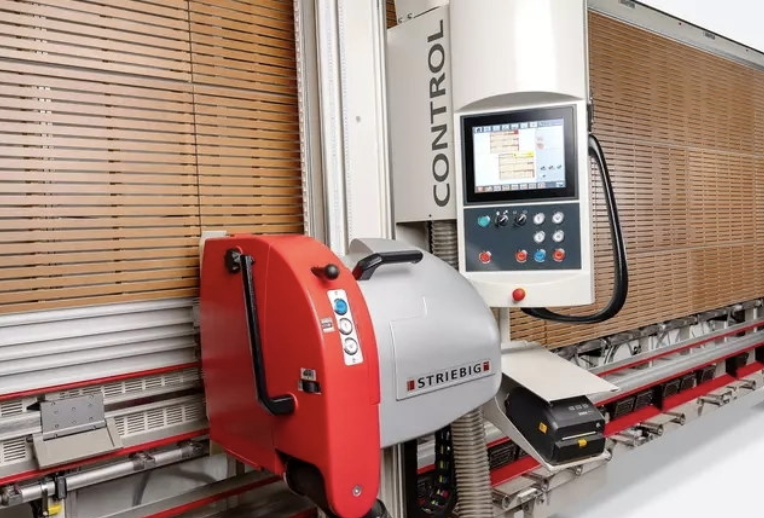

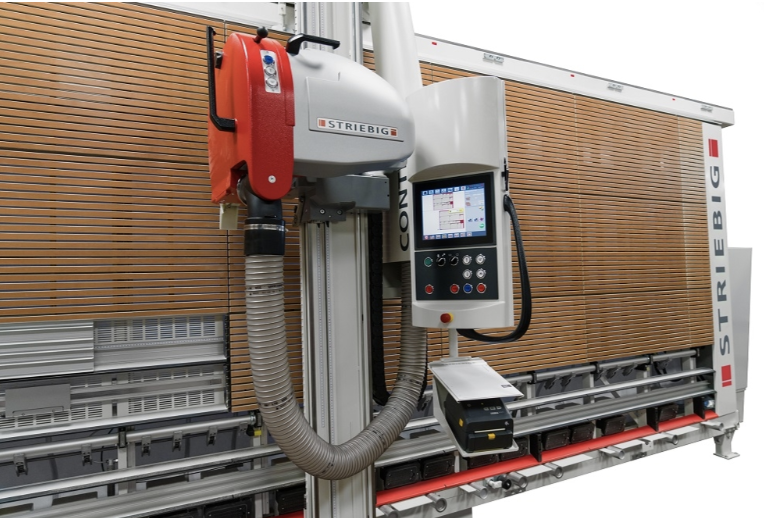

Plattenaufteilsäge stehend CONTROL

Standard Ausstattung

12“ Zoll Touchscreen-Rechner mit optimaler Bedienerführung
Laser-gestützte Anzeige des horizontalen Schnittes
Digitales Messsystem DMS-X
Elektronisches-Positioniersystem EPS-Y inkl. automatischer Besäumschnitt oben ABO
Automatische Sägebalkenarretierung mit Schnittstellenerkennung
Automatisches Arretieren und Schwenken des Sägeaggregates
Automatisches Ein- und Austauchen des Sägeaggregates
Automatische Plattenende-Erkennung
Vollautomatischer Sägeablauf
Wählbarer Sägezyklus
Pneumatische Kupplung für einfaches Umstellen auf manuellen Betrieb
Betriebsstundenzähler
Werkzeugdatenbank
ALU-Mittelauflage über gesamte Maschinenlänge
Integrierte, besonders leistungsfähige TRK-Staubabsaugung. Staubgrenzwert um 1 mg/m³
Supersilent Schalldämmung
Netzwerkanbindung
USV 24VDC für Touch-PC (Unterbrechungsfreie Stromversorgung)

Optionale Ausstattung

STRIEBIG ExpertCut Con "Die 'Profi' Version für die STRIEBIG CONTROL"
STRIEBIG BaseCut Con "Die 'Light' Version für die STRIEBIG CONTROL"
STRIEBIG OptiDivide Zuschnittoptimierung "Optimierung einfach nachrüsten"
Automatisches Besäumen unten 4SB
Vorritz-Sägeaggregat VSA
Elektronisches Positioniersystem "EPS-X (horizontale Achse für vertikale Schnitte)"
Papierhalter
Winkelschnittgerät WSG
High-End-Raster aus synthetischen Werkstoffen
Kleinteileauflage aus Aluminium (2 Elemente)
Wendeplatten Profilfräser für Verbundplatten WPL
Nutvorrichtung für Verbundplatten und Verstellnutwerkzeuge NVV
Pro Lock Easy-Fix "Werkzeugspannsystem"
Wendeplatten Verstellnuter für Nutarbeiten WPL
Sägemotor mit stufenloser Drehzahl "900 - 5000 U/min"
Sägemotor mit 2 Drehzahlen "4kW (inkl. Pro Lock Easy-Fix)"
Maschinendaten bereitstellen | 4.0 ready
Set für freistehende Montage
Erweiterung der Vorschubgeschwindigkeit " 0,1 - 25 m/min
Schnitthöhenbegrenzung Y-Achse
Produktions- und Maschinendaten bereitstellen | 4.0 ready
Schaltschrank Aufstellvariante 3 "Spezial-Aufstellvariante des Schaltschrankes"
Horizontale Trennung des Rahmens
Schaltschrank Aufstellvariante 7 "Spezial-Aufstellvariante des Schaltschrankes"
Zusatz EPS-Y begrenzte Raumhöhe
Tropenisolation
Schaltschrank Aufstellvariante 6 "Spezial-Aufstellvariante des Schaltschrankes"
Sonderspannung

Die CONTROL ist bereits ab Werk standardmässig umfassend ausgestattet. Ein 12" Touchscreen-Rechner und die moderne Maschinen-Software sorgen in jedem Detail für einen perfekten Bedienkomfort. Die automatische Sägemotorschwenkung ist nur eine der zahlreichen Funktionen, die das Plattenzuschneiden ergonomisch und bequem gestalten. Intelligente Optionen ermöglichen Ihnen einen hohen Automatisierungsgrad des Sägeprozesses und die Integration der CONTROL in den betrieblichen Datenfluss.

Technische Daten

Schnitthöhe vertikal: max. 1680 mm / 2240 mm
Schnitthöhe horizontal: max. 1540 mm / 2100 mm
Absauganschluss: Ø 140 mm
Motorleistung: 5,5 kW (7,5 PS)
Motorspannung: 3 x 400 V / 50 Hz
Sägeblattdurchmesser: 300 mm
Schnittlänge: max. 3300 mm / 5300 mm
Schnitttiefe: 80 mm

Downloads

PDF

Merkmale & Infos

Die CONTROL definiert seit jeher eine ganz eigene Klasse – Die Premium-Klasse für vertikale Plattensägen. Aber auch

dieser Vorsprung kennt keinen Stillstand. Die CONTROL haben wir zum vertikalen Aufteilzentrum der Premium-Klasse

ausgebaut. Mit einer höheren Automatisierung des Sägeablaufs und zusätzlichen Ausstattungsoptionen. Vor allem aber

der 12“ Touchscreen-Rechner und die neue Maschinensoftware sorgen für einen in jedem Detail verbesserten

Bedienkomfort.

Sägerahmen

• Fertigung der Maschine in den Präzisionsteilen auf 1/100 mm

• Massiver, selbsttragender, fest verschweisster, verwindungssteifer Sägerahmen

• Vollflächige Auflagewand aus Birkensperrholz mit integrierter Kleinteileauflage

• Hilfsanschlagprofil mit eigenem Massband und 3 Hilfsanschlägen für Wiederholschnitte

• Automatische Erkennung der Mittelauflage

• Automatische Rollenblockierung während des Sägeschnittes

Sägebalken

• Stabile, langlebige Sägebalken-Stahlkonstruktion

• Automatische Sägebalken-Arretierung mit Schnittstellen-Erkennung

Sägeaggregat

• Spielfreie, leichtgängig Führungen

• Robuste Lagerung des Motorlaufwagens sorgt für hohe Schnittpräzision

• Starker, durchzugskräftiger 5.5 kW Motor (7.5 PS)

• Mehr Komfort dank weitgehend automatisierter Bedienung

• Laser gestützte Anzeige des horizontalen Schnittes

• Automatische Motorlaufwagen-Klemmung

• Automatisches Eintauchen und Schwenken des Sägemotors

• Pneumatische Kupplung für einfaches Umstellen auf manuellen Betrieb

• SUPERSILENT-Schalldämmung zur Reduktion der Sägeblattgeräusche

• Elektromagnetische Motorbremse

Steuerung

• 12“ Zoll Touchscreen-Rechner mit optimaler Bedienerführung

• Mehrsprachige Bedienerführung

• Werkzeugdatenbank garantiert hohe Flexibilität und absolute Wiederholgenauigkeit

• Vollautomatischer Sägeablauf

• Stufenlos wählbare Vorschubgeschwindigkeiten 10-25 m/min

• Wählbarer Sägezyklus

• Plattenende Erkennung

• Konstante Rücklaufgeschwindigkeit

• Betriebsstundenzähler

• Netzwerkanbindung

• USV 24VDC für Touch-PC (Unterbrechungsfreie Stromversorgung)

Masseinstellung

• Digitales Mess-System DMS.x (horizontale Achse für vertikale Schnitte)

• Elektronisches Positioniersystem EPS.y inkl. ABO (vert. Achse für horizontale Schnitte)

Design, Ergonomie

• STRIEBIG typisches Produkt-Design

• Mehrfach ausgezeichnet (u.a. Design Preis Schweiz)

• Funktions- und bedienergerechte Ergonomie

Montage

• Wand oder freistehende Montage möglich

Optionen, Preis auf Anfrage

• Sondergrösse (Schnittbereich grösser als H=5300 / V=2240 mm)

*** Schnitttiefe 103mm

*** Aufstellvarianten für Schaltschrank

*** Automatisches Besäumen unten 4SB für Sondergrössen

Highlights

Typ / Länge / Schnitthöhe vertikal / Schnitthöhe horizontal
4168 L: 3300 x Hvert: 1680 / Hhor: 1540 x T: 80 mm
4216 L: 3300 x Hvert: 2160 / Hhor: 2016 x T: 80 mm
4224 L: 3300 x Hvert: 2240 / Hhor: 2100 x T: 80 mm
5168 L: 4300 x Hvert: 1680 / Hhor: 1540 x T: 80 mm
5216 L: 4300 x Hvert: 2160 / Hhor: 2016 x T: 80 mm
5224 L: 4300 x Hvert: 2240 / Hhor: 2100 x T: 80 mm
6224 L: 5300 x Hvert: 2240 / Hhor: 2100 x T: 80 mm
6216 L: 5300 x Hvert: 2160 / Hhor: 2016 x T: 80 mm
6168 L: 5300 x Hvert: 1680 / Hhor: 1540 x T: 80 mm

Details & Zubehör

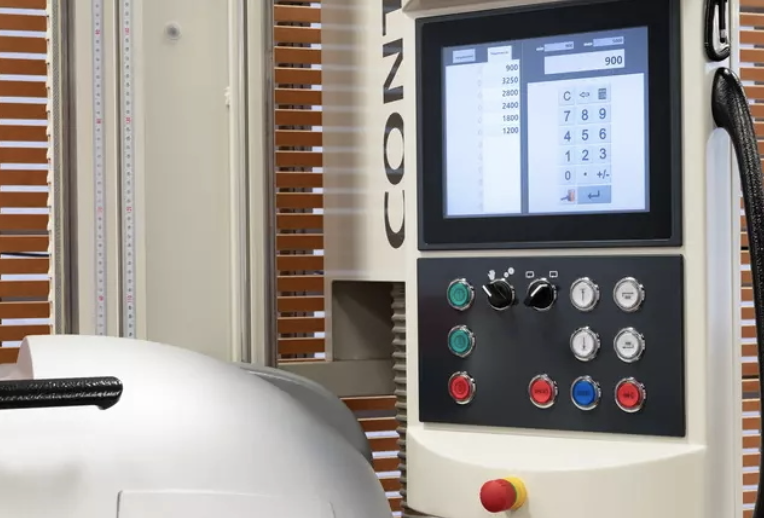

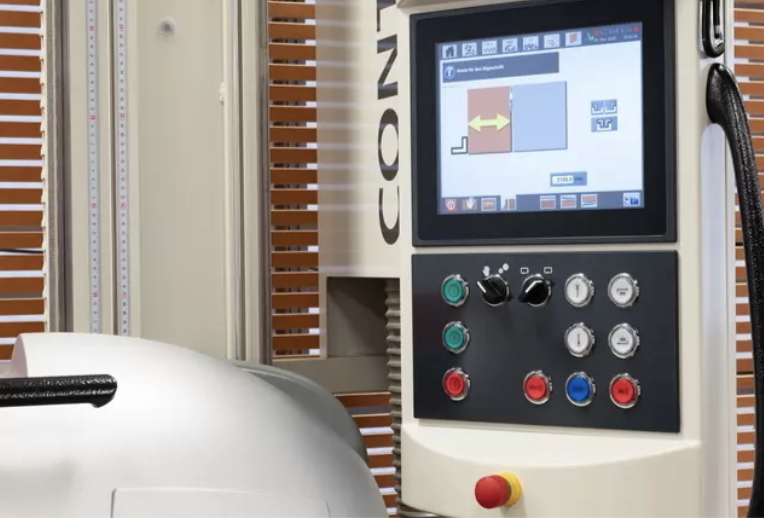

Moderne STRIEBIG Bedieneinheit (HMI)

Mit der logisch aufgebauten Bedienoberfläche steuern Sie die CONTROL einfach und bequem über einen 12" Touchscreen.

Elektronisches Positioniersystem EPS-Y und ABO - Besäumen oben

Dank des serienmässigen EPS-Y positionieren Sie das Sägeaggregat automatisch für den horizontalen Sägeschnitt. Das ebenfalls serienmässige ABO sorgt für den automatisch ablaufenden oberen Besäumschnitt.

4SB - Besäumen unten

Mit dieser Option werden die unteren Besäumschnitte automatisch ausgeführt. Das Drehen des Plattenmaterials und die damit verbundene schwere körperliche Arbeit entfallen.

STRIEBIG ExpertCut Con

Sie übernehmen Stücklisten aus marktüblichen ERP- oder CAD-Systemen und optimieren sie mit der STRIEBIG Zuschnittoptimierungs-Software direkt an Ihrem Büroarbeitsplatz. Mit dem Programm können Sie auch Auftrags-, Material- und Stücklisten bearbeiten und verwalten.

Der Lieferumfang beinhaltet:
• Elektronisches Positionierungssystem EPS-X
• Automatische Sägebalkenpositionierung ASP
• Software-Paket (Bedienerführung mit STRIEBIG ExpertCut Con)
• Software-Lizenz für 1 Büroarbeitsplatz (Netzwerklizenz)
• Etikettendrucker
• Anschlussmöglichkeit für Netzwerkanbindung über LAN
• Bedienungsanleitung
• Papierhalter

Option ab Werk - nicht nachrüstbar.

STRIEBIG BaseCut Con

Sie erstellen einfache Stücklisten und optimieren den Zuschnitt automatisch und problemlos direkt über das 12“ Touchscreen-Panel Ihrer STRIEBIG CONTROL. Die intelligente Visualisierung auf dem Touchscreen führt den Bediener Schritt für Schritt durch den Zuschnitt.

Der Lieferumfang beinhaltet:
• Elektronisches Positionierungssystem EPS-X
• Automatische Sägebalkenpositionierung ASP
• Software-Paket (Bedienerführung mit STRIEBIG BaseCut Con)
• Etikettendrucker
• Anschlussmöglichkeit für Netzwerkanbindung über LAN
• Bedienungsanleitung
• Papierhalter

Option ab Werk - nicht nachrüstbar.

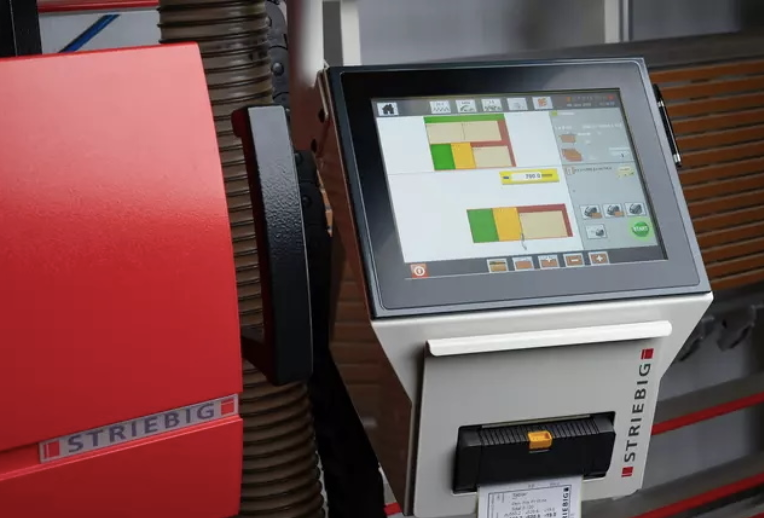

STRIEBIG OptiDivide Zuschnittoptimierung

Mit OptiDivide erreichen Sie einen höheren Automatisierungsgrad beim Plattenzuschnitt. Das System arbeitet unabhängig von der Maschinensteuerung. Bei vielen STRIEBIG Modellen lässt es sich nachrüsten.

Der Lieferumfang beinhaltet:
• kompaktes Alu-Gehäuse mit integriertem 12" Touchscreen-Panel
• Etikettendrucker (eingebaut und geschützt im Gehäuse, bedienbar mittels Schublade)
• Netzwerkanbindung über WLAN
• Software-Paket STRIEBIG Zuschnittoptimierung, inkl. 1 Netzwerklizenz für Büroarbeitsplatz
• Stromkabel
• Befestigungsadapter für das entsprechende STRIEBIG Modell
• Bedienungsanleitung

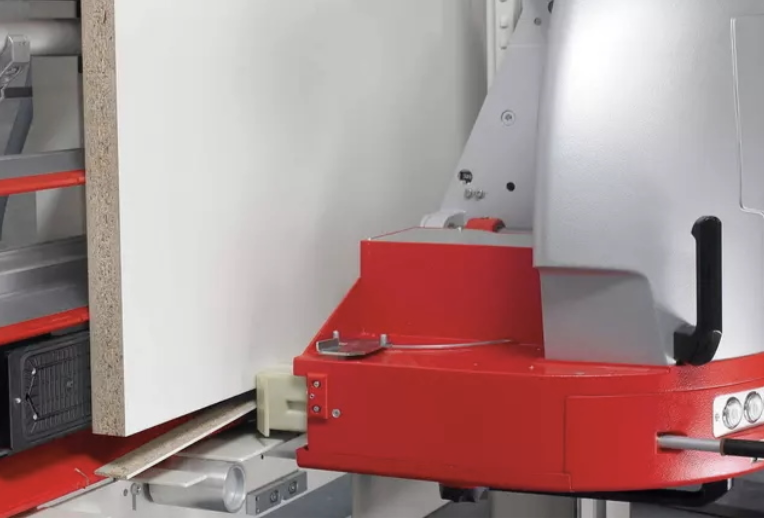

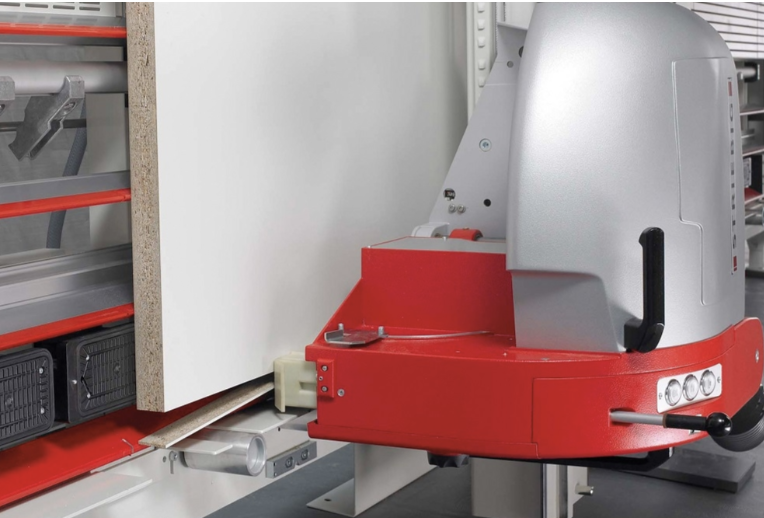

Automatisches Besäumen unten 4SB

Das System sorgt für den automatischen unteren Besäumschnitt. Das drehen der Platte und somit schwere körperliche Arbeit entfällt.

Option ab Werk - nicht nachrüstbar.

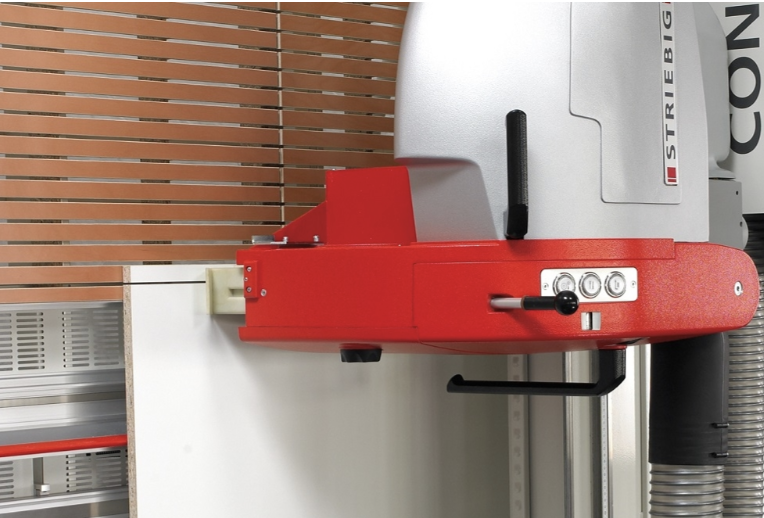

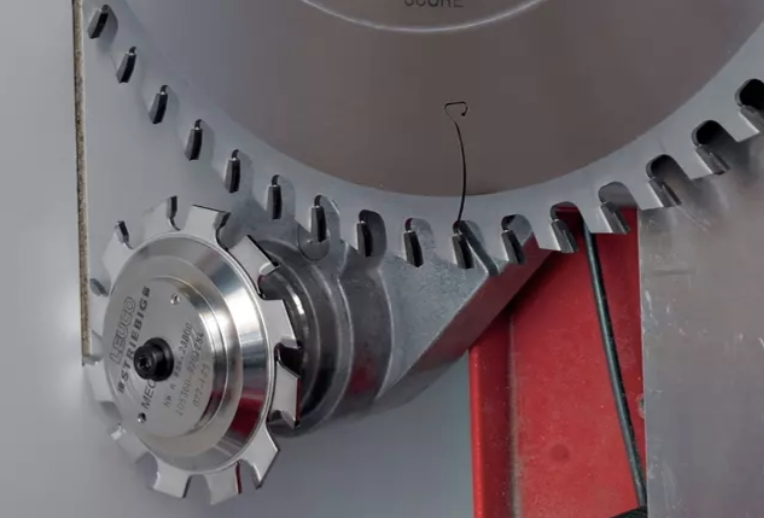

Vorritz-Sägeaggregat VSA

Zeit-, kosten- und werkzeugsparend: Das Vorritz-Sägeaggregat ergibt eine noch bessere Schnittqualität bei beschichteten Platten.

Elektronisches Positioniersystem

Position für den Vertikalschnitt einfach eintippen und automatisch positionieren. Fertig.

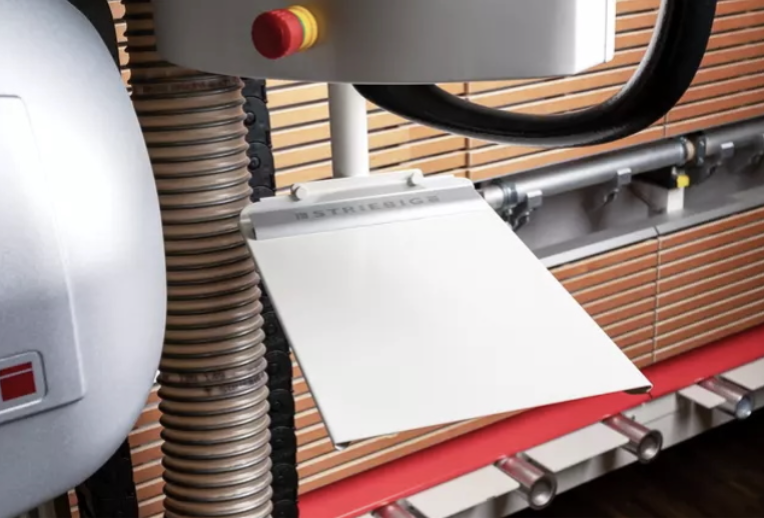

Papierhalter

Mit dem Papierhalter werden alle Arbeitsunterlagen griffbereit direkt am Touchscreen-Panel gehalten.

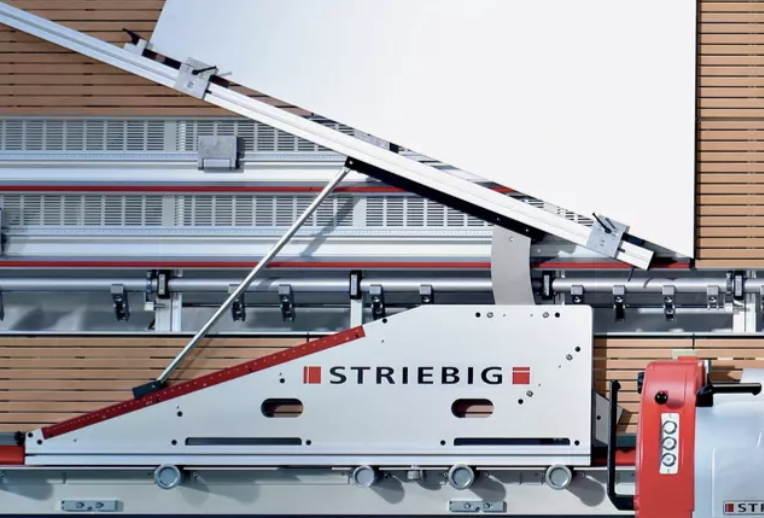

Winkelschnittgerät WSG

Das STRIEBIG Winkelschnittgerät sorgt für die exakte Einhaltung des eingestellten Masses in allen Winkeleinstellungen.

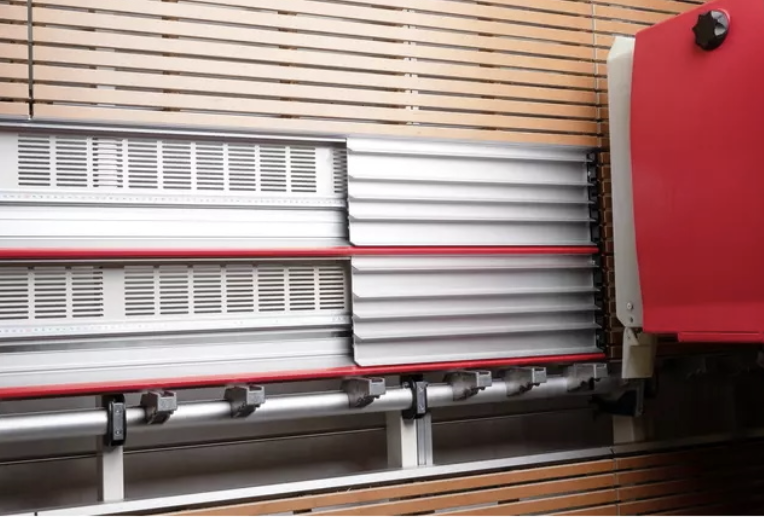

High-End-Raster aus synthetischen Werkstoffen

Einzusetzen bei der Verarbeitung besonders anspruchsvoller Plattenbeschichtungen.

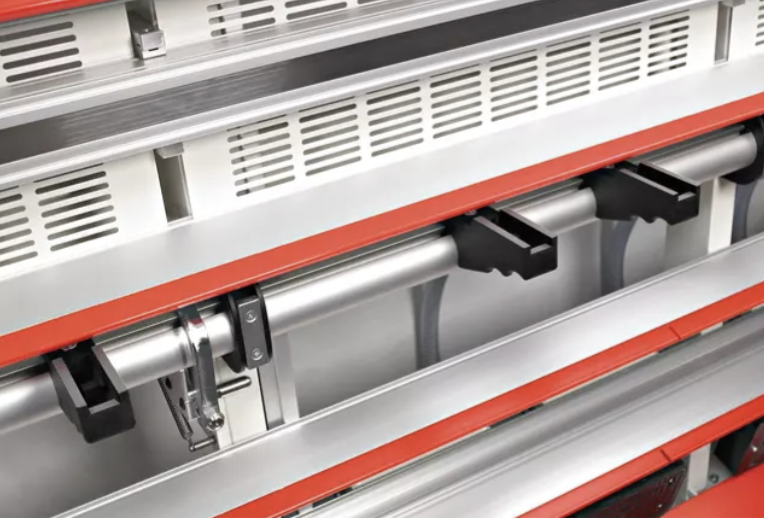

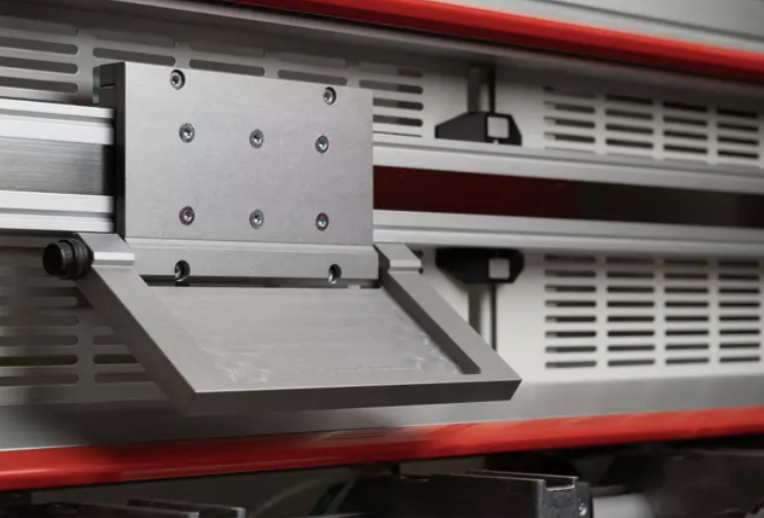

Kleinteileauflage aus Aluminium (2 Elemente)

Sichere Auflage für Kleinteile im Bereich der Mittelauflage.

Wendeplatten Profilfräser für Verbundplatten

Die STRIEBIG HM-Profilfräser sind erhältlich in drei Ausführungen: U-Form, 90° und 135°. Sie sind speziell für den Einsatz auf STRIEBIG Plattensägen konzipiert und liefern beim Nuten von Verbundplatten optimale Ergebnisse.

Nutvorrichtung für Verbundplatten und Verstellnutwerkzeuge

Holzwerkstoffe und Verbundplatten können mit der entsprechenden Zusatzausstattung problemlos auf der CONTROL genutet werden.

Option ab Werk - nicht nachrüstbar.

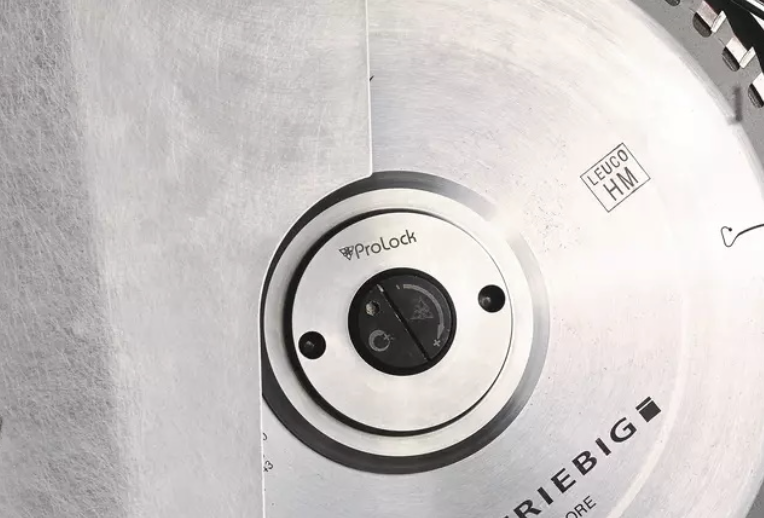

Pro Lock Easy-Fix

Sägeblatt-Schnellwechselsystem mit einfacher Handhabung.

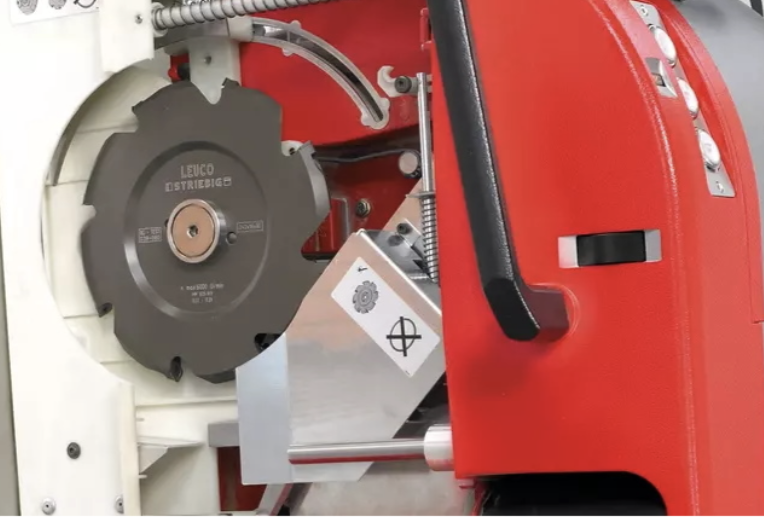

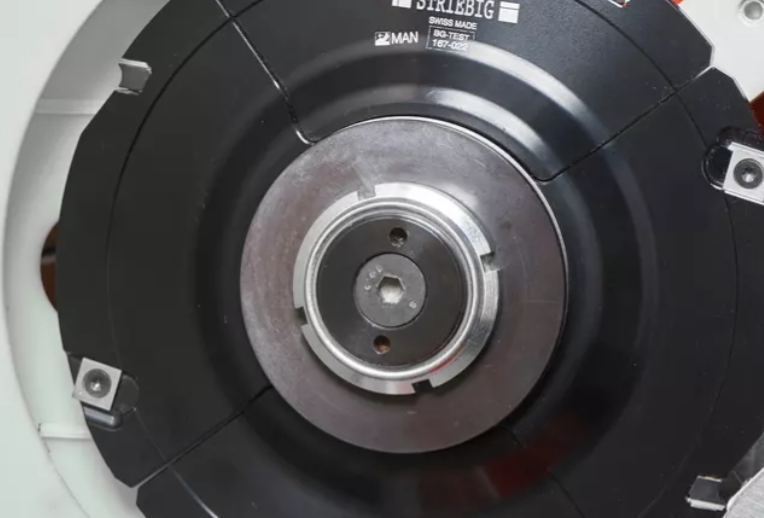

Wendeplatten Verstellnuter für Nutarbeiten

Mit dem Original STRIEBIG Verstellnuter (8 – 15 mm Nutbreite) ist eine optimale Arbeitsweise mit kurzen Umrüstzeiten möglich.

Sägemotor mit stufenloser Drehzahl

Zur Bearbeitung einiger Werkstoffe müssen Schnittgeschwindigkeiten variabel angepasst werden können. Hierfür kann ein Sägemotor mit stufenloser Drehzahl eingebaut werden.

Option ab Werk - nicht nachrüstbar.

Sägemotor mit 2 Drehzahlen 4kW (inkl. Pro Lock Easy-Fix)

Zur Bearbeitung einiger Werkstoffe sind kleinere Schnittgeschwindigkeiten erforderlich. Hierfür kann ein Sägemotor mit 2 Drehzahlen eingebaut werden.

Option ab Werk - nicht nachrüstbar.

Set für freistehende Montage

Set mit Freistandstützen für Bodenmontage.

Maschinendaten bereitstellen I 4.0 ready

Mit diesem Zubehör werden relevante Maschinendaten wie Maschinenlaufzeit, Motorenstunden, Netzstunden, Datum, Zeit und Status in eine .csv Datei geschrieben. Diese Daten stehen übergeordneten Systemen (nicht im Lieferumfang enthalten) zur Auswertung in Echtzeit zur Verfügung.

Erweiterung der Vorschubgeschwindigkeit | 0,1 - 25 m/min

Die aktuelle Vorschubgeschwindigkeit wird im Display angezeigt. Sie kann durch das Menü aufgerufen und angepasst werden.
