Plattenaufteilsäge stehend EDITION 60
Standard Ausstattung
Sägerahmen
- Selbsttragender, verwindungssteifer, verschweisster Rahmen, mit Fachwerkverstrebungen, auf 4 soliden Maschinenfüssen

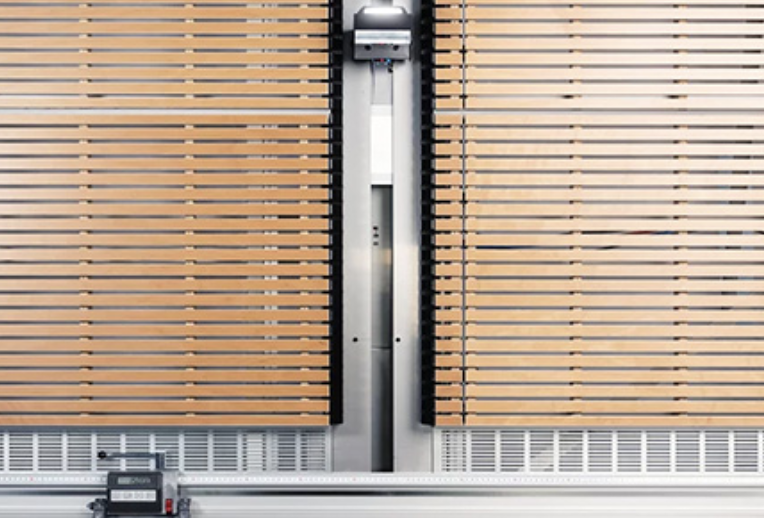

- Automatisch ausweichende Holz-Auflagewand TRK1, mit integrierter Kleinteileauflage Holz
- Plattenabsenkvorrichtung (PAV) mit 2 Plattenabsenk-Einheiten,
- für Plattenmaterialien mit maximalem Gewicht von 160kg (pro PA-Einheit 80kg)
- Längenanschlagprofil oberhalb Mittelauflage bis Nullschnittstelle
- Durchgehendes Längenanschlagprofil oberhalb Rollenauflage mit Klappenanschlag

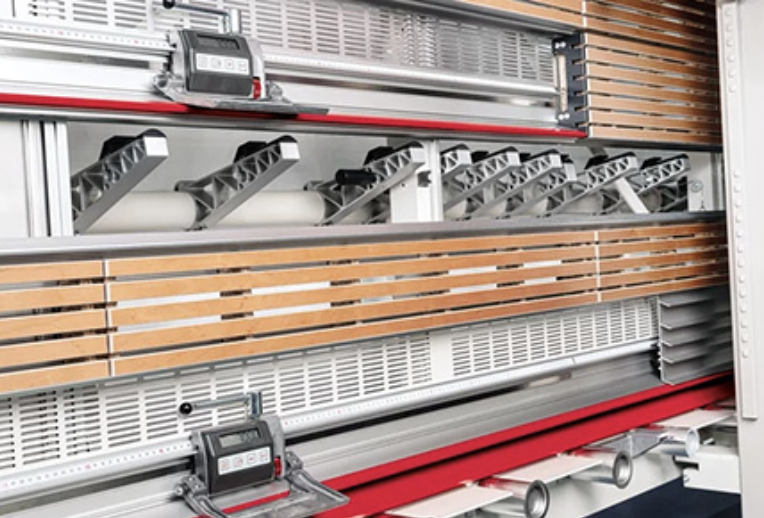

- Präzise 17-fache Rollenauflage, pneumatisch gebremst
- Schwenkbare Mittelauflage über die ganze Länge, Auflageraster Alu mit Kunststoffauflagen
- Vorrichtung für Wandmontage
- Aluminium Kleinteileauflage (1 Paar), individuell einsetzbar
Sägebalken & Sägeaggregat
- Stabiler, langlebiger Sägebalken mit Doppelverriegelung
- Robust gelagerter Motorlaufwagen für hohe Schnittpräzision
- Pneumatische Klemmung des Motorlaufwagens
- Starker, durchzugskräftiger Sägemotor 5,5 KW (7,5 PS)
- Integrierte, leistungsfähige TRK-Staubabsaugung für externe Absauganlage
- Supersilent Schalldämmung
- Elektromagnetische Motorenbremse
- Papierhalter
Steuerung
- Übersichtliche Tastensteuerung für eine einfache Bedienung
- Positionieren der Plattenabsenkvorrichtung mittels 2-Hand-Steuerung
- Bedienerführung durch Statusleuchten Anzeige an den Plattenabsenk-Einheiten
- Betriebsstundenzähler
Masseinstellung
- Programmnockentaster für wiederkehrende Masse
- Laser-gestützte Anzeige des horizontalen Schnittes
- Digitales Mess-System DMS-Y, inkl. motorisierte Feineinstellung
- Digitales Mess-System DMS-X, inkl. manuelle Feineinstellung, Montage wählbar oberhalb Mittelauflage oder Rollenauflage
Optionale Ausstattung
- Schnitthöhenbegrenzung Y-Achse

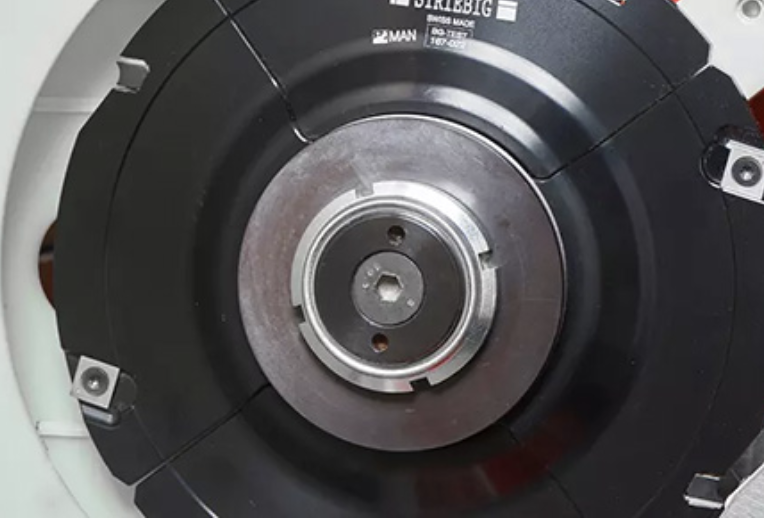

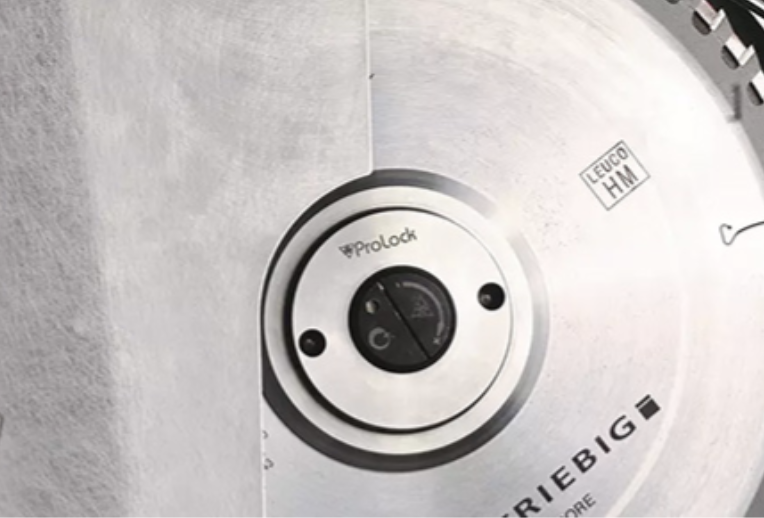

- Pro Lock Easy-Fix Werkzeugspannsystem
- Zusätzliche Plattenabsenk-Einheit, bis Mittelauflage (3. PA-Einheit)
- Zusätzliches Digitales Mess-System DMS, X-Achse

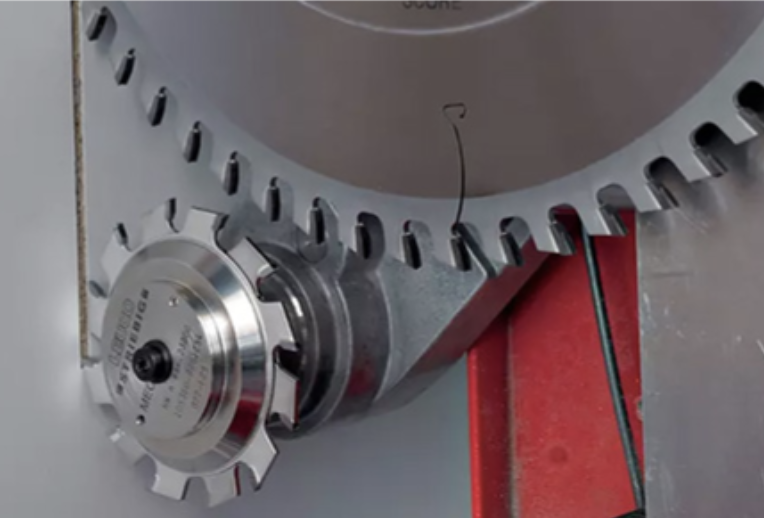

- Vorritz-Sägeaggregat VSA (Ritzsäge stufenlos einstellbar)
- Vorritz-Sägeaggregat VSA (Ritzsäge einstellbar mit Scheiben)

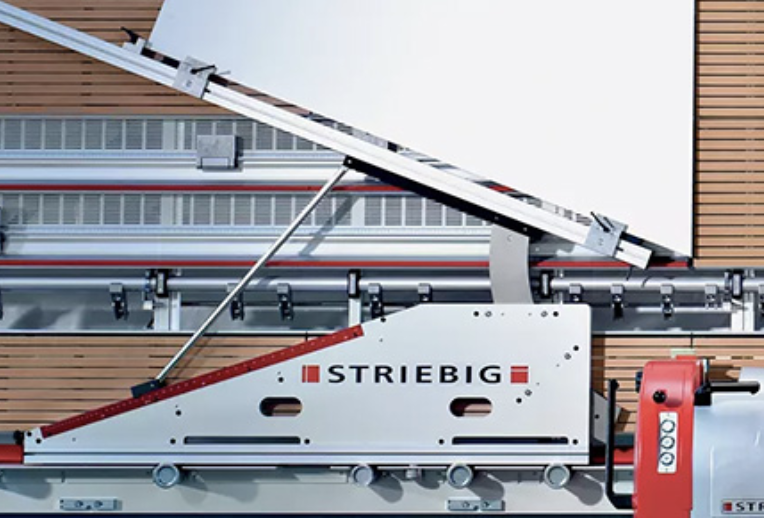

- Winkelschnittgerät WSG
- Kleinteilauflage kompl. (2-teilig)
- Nutvorr. Verbundpl. + Verstellnutw. NVV
- WPL-Profilfräser U-Form
- WPL-Profilfräser 90°
- WPL-Profilfräser 135°
- WPL-Verstellnutwerkzeug
- Motor mit 2 Drehzahlen 4kW, (inkl. Pro Lock Easy-Fix)
- Sonderspannung
- Tropenisolation
- Freistandstütze kompl.
- STRIEBIG OptiDivide
- Schnitthöhe vertikal
- 2.150 mm / 2.150 (Absenkung)
- Schnitthöhe horizontal
- 2.100 mm
- Absauganschluss
- 140 mm
- Breite [mm]
- 1.766 mm (frei) / 1383 mm (Wand)
- Höhe
- 3.055 mm
- Länge [mm]
- 6.689 mm
- Motorleistung
- 5,5 kW (7,5 PS)
- Motorspannung
- 3 x 400 V / 50 Hz
- Sägeblattdurchmesser
- 300 mm (30 mm Bohrung)
- Schnittlänge
- 5.300 mm / 3.000 mm / 5.000 mm (Absenkung)
- Schnitttiefe
- 80 mm

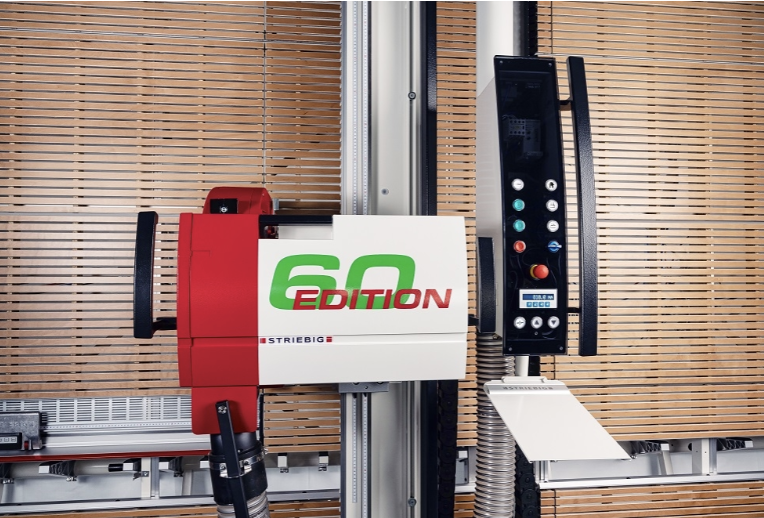

Striebig Edition 60 - die vielseitige vertikale Plattensäge
Die integrierte Plattenabsenkvorrichtung ermöglicht Ihnen einen ergonomischen und fliessenden 1-Personen-Plattenzuschnitt. Das Drehen der Platte entfällt und die geschnittenen Streifen können direkt vertikal aufgeteilt werden. Die umfassende Grundausstattung und die bekannte STRIEBIG-Präzision garantierenkurze Prozesszeiten und einen sicheren, handgeführten Arbeitsablauf.
Handgeführter Zuschnitt kombiniert mit intelligenter Plattenabsenkvorrichtung
Die EDITION 60 beeindruckt mit ihrer umfangeichen Serienausstattung. Der Mehrwert dieser STRIEBIG Holzbearbeitungsmaschine ist eindeutig und macht einen bequemen Plattenzuschnitt möglich.
Sägerahmen
- Selbsttragender, verwindungssteifer, verschweisster Rahmen, mit Fachwerkverstrebungen, auf 4 soliden Maschinenfüssen
- Automatisch ausweichende Holz-Auflagewand TRK1 mit integrierter Kleinteileauflage Holz
- Plattenabsenkvorrichtung (PAV) mit 2 Plattenabsenk-Einheiten, für Plattenmaterialien mit maximalem Gewicht von 160kg (pro PA-Einheit 80kg)
- Längenanschlagprofil oberhalb Mittelauflage bis Nullschnittstelle
- Durchgehendes Längenlineal oberhalb Rollenauflage mit Klappenanschlag
- Präzise 17-fache Rollenauflage, pneumatisch gebremst
- Schwenkbare Mittelauflage über die ganze Länge, Auflageraster Alu mit Kunststoffauflagen
- Aluminium Kleinteileauflage (1 Paar), individuell einsetzbar
Sägebalken & Sägeaggregat
- Stabiler, langlebiger Sägebalken mit Doppelverriegelung
- Robust gelagerter Motorlaufwagen für hohe Schnittpräzision
- Pneumatische Klemmung des Motorlaufwagens
- Starker, durchzugskräftiger Sägemotor 5,5 KW (7,5 PS)
- Integrierte, leistungsfähige TRK-Staubabsaugung für externe Absauganlage
- Supersilent Schalldämmung
- Elektromagnetische Motorbremse
- Papierhalter
Steuerung
- Übersichtliche Tastensteuerung für eine einfache Bedienung
- Positionieren der Plattenabsenkvorrichtung mittels 2 Hand Steuerung
- Bedienerführung durch Statusleuchten Anzeigen an den Plattenabsenk-Einheiten
- Betriebsstundenzähler
Masseinstellung
- Programmnockentaster für wiederkehrende Masse
- Laser-gestützte Anzeige des horizontalen Schnittes

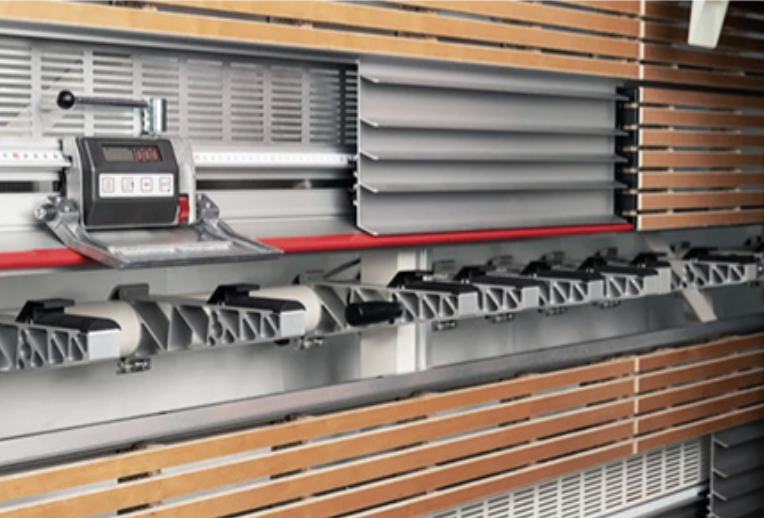

- Digitales Mess-System DMS-Y, inkl. motorisierte Feineinstellung
- Digitales Mess-System DMS-X, inkl. manuelle Feineinstellung, Montage wählbar oberhalb Mittelauflage oder Rollenauflage
- Zubehör Zuschnittoptimierung OptiDivide
- Zusätzliche Software gemäss Hauptpreisliste
Design, Ergonomie
- STRIEBIG typisches Produkt-Design
- Funktions- und bedienergerechte Ergonomie
Montage

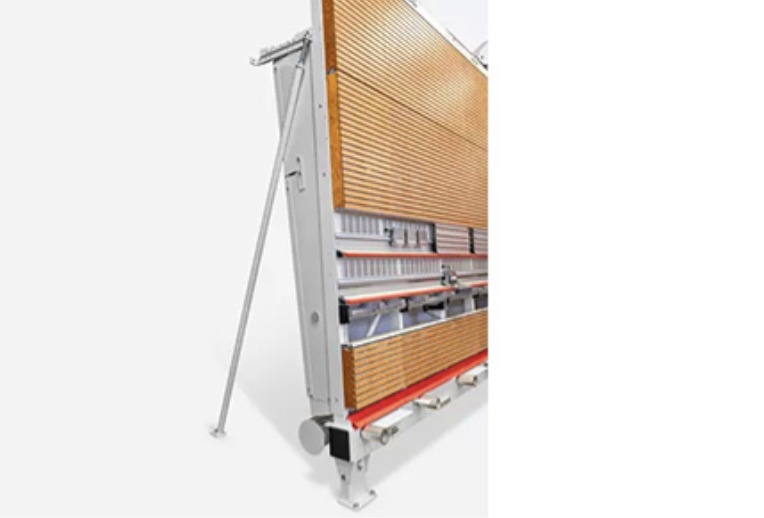

- Wand oder freistehende Montage möglich
Zubehör Zuschnittoptimierung OptiDivide
- Zusätzliche Software gemäss Hauptpreisliste
- Typ / Schnittbereich Länge x Schnittöhe vertikal / Schnitthöhe horizontal x Tiefe: Typ 6224 / L: 5300 x Hvert: 2150 / Hhor: 2100 x T: 80 mm
- Schnittbereich Absenkung Länge x vertikal / horizontal:
- mit 2 PAV: L: 3000 x Hvert: 2150 / Hhor: 2100 mm
- mit 3 PAV: L: 5000 x Hvert: 2150 / Hhor: 2100 mm
Die integrierte Plattenabsenkvorrichtung der EDITION 60 umfasst zwei Plattenabsenk-Einheiten. Sie ist einsetzbar für Plattenmaterialien mit einer Grösse bis 3.000 × 2.150 mm und einem Gewicht bis 160 kg (80 kg/PA-Einheit).
Mit einer zusätzlichen PA-Einheit (optional) können Platten bis 5.000 x 2.150mm und Gewicht bis 240 kg (80kg/PA-Einheit) verarbeitet werden.
Das umfangreiche Ausstattungspaket der EDITION 60 sorgt für einen effizienten Zuschnitt.
- Holz-Auflagewand (TRK1), mit integrierter Kleinteileauflage Holz
- Plattenabsenkvorrichtung (PAV) mit 2 Plattenabsenk-Einheiten
- Pneumatische Klemmung Motorlaufwagen
- Pneumatisch gebremste Auflagerollen
- Digitales Mess-System DMS-Y, inkl. Feineinstellung
- Digitales Mess-System DMS-X, inkl. Feineinstellung
- Laser-gestützte Anzeige des horizontalen Schnittes

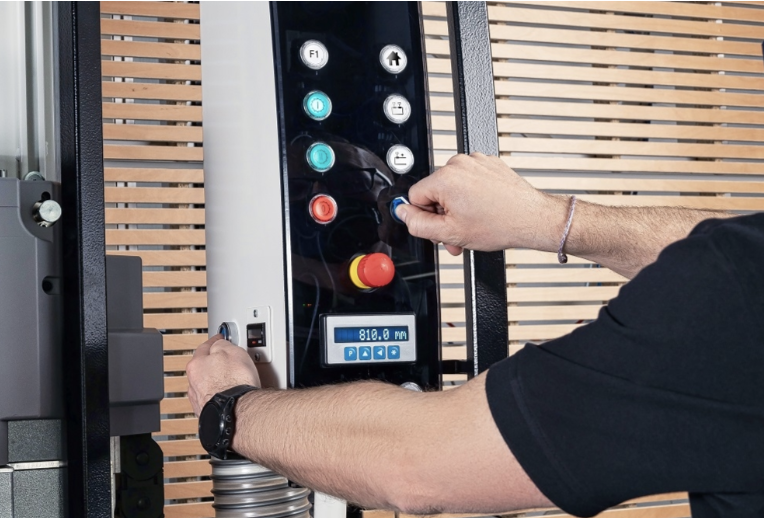

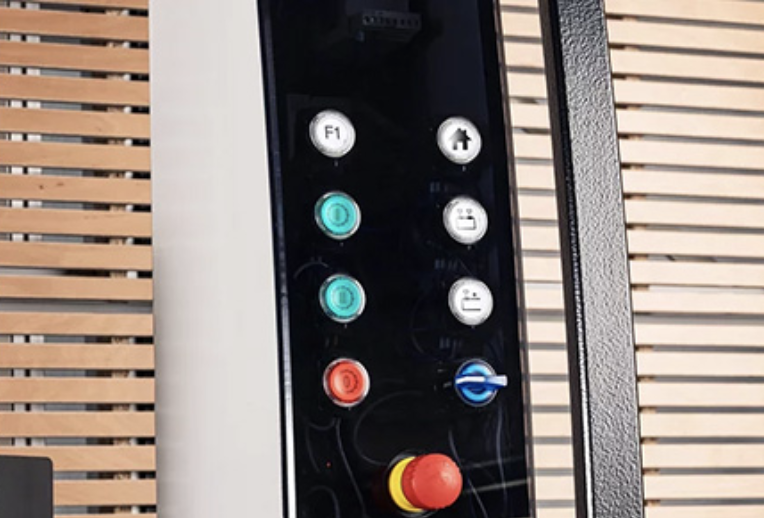

Die Bedienung der EDITION 60 erfolgt durch eine übersichtliche Tastensteuerung. Die Plattenabsenkvorrichtung kann mittels 2-Handsteuerung schnell und präzise verfahren werden.

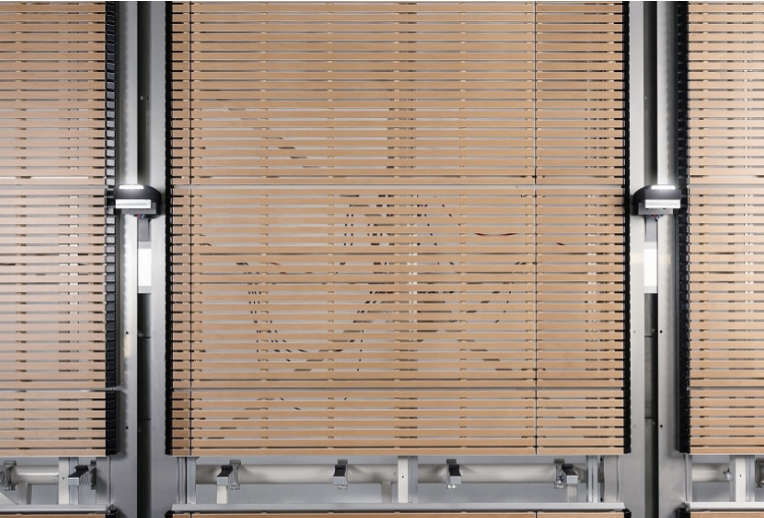

Die LED-Statusleuchten an den Plattenabsenk-Einheiten führen die Bedienperson sicher durch den Sägeprozess.

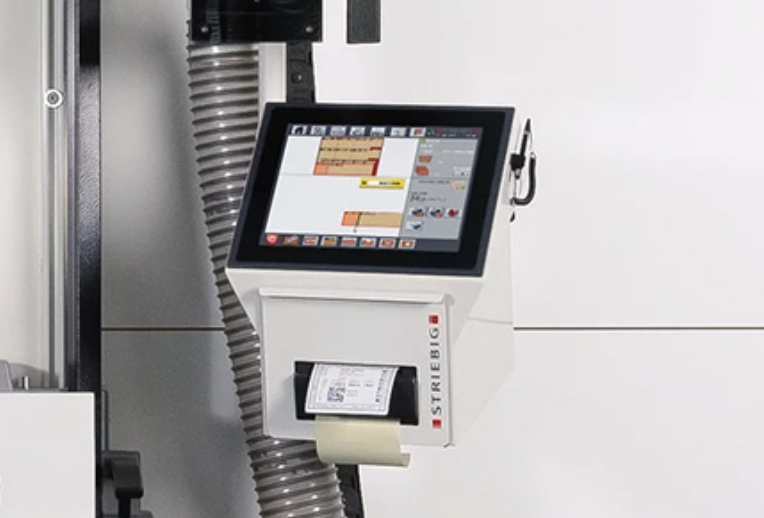

Optimierung einfach nachrüsten OptiDivide sorgt für einen höheren Automatisierungsgrad beim Plattenzuschnitt. Das System arbeitet unabhängig von der Maschinensteuerung. Bei vielen STRIEBIG Modellen kann es nachgerüstet werden.
Der Lieferumfang beinhaltet:
• kompaktes Alu-Gehäuse mit integriertem 12" Touchscreen-Panel
• Etikettendrucker (eingebaut und geschützt im Gehäuse, bedienbar mittels Schublade)
• Netzwerkanbindung über WLAN
• Software-Paket STRIEBIG Zuschnittoptimierung, inkl. 1 Netzwerklizenz für Büroarbeitsplatz
• Stromkabel
• Befestigungsadapter für das entsprechende Striebig Modell
• Bedienungsanleitung
3. PA-Einheit bis Mittelauflage Für Plattengrössen bis 5000x2150mm und Gewicht bis 240kg (80kg/Einheit)
Option ab Werk - nicht nachrüstbar.

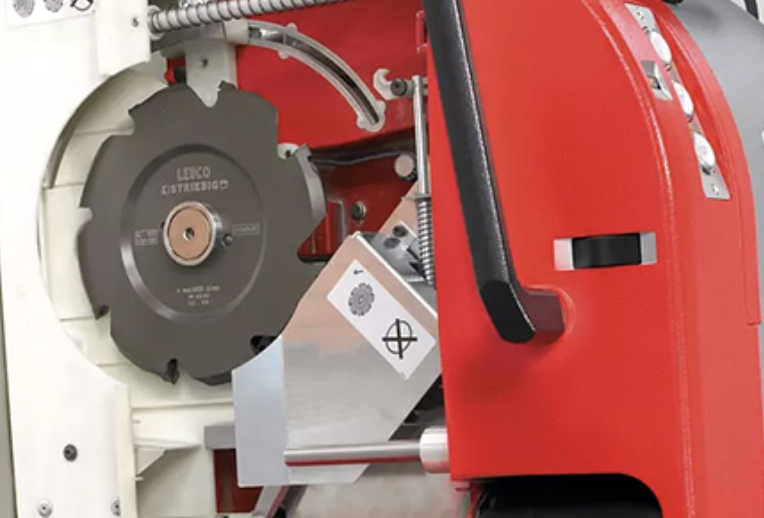

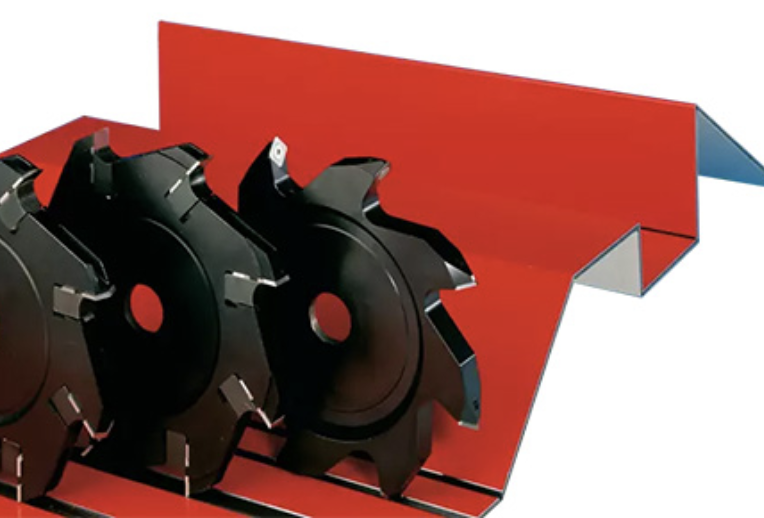

Holzwerkstoffe und Verbundplatten können mit der entsprechenden Zusatzausstattung problemlos auf der EDITION 60 gefräst oder genutet werden.
Option ab Werk - nicht nachrüstbar.
Sägemotor mit zwei Drehzahlen Zur Bearbeitung einiger Werkstoffe sind kleinere Schnittgeschwindigkeiten erforderlich. Hierfür kann ein Sägemotor mit 2 Drehzahlen eingebaut werden.
Option ab Werk - nicht nachrüstbar.
Sonderspannung
Die Sägemotoren und die Steuerungen können ausgerichtet auf länderspezifische Betriebsspannungen gebaut werden.
Option ab Werk - nicht nachrüstbar.
Schnitthöhenbegrenzung Y-Achse
Die Schnitthöhe in der Y-Achse kann reduziert werden, z.B. bei begrenzter Raumhöhe. Eine genaue Abklärung vor Ort durch einen STRIEBIG Vertriebspartner ist dafür nötig.
Option ab Werk - nicht nachrüstbar.
Tropenisolation
Für Tropengebiete kann der Sägemotor mit einer speziellen Isolation für eine höhere Luftfeuchtigkeit und gegen die Beschädigung durch Termiten geliefert werden.
Option ab Werk - nicht nachrüstbar.
