Barth Drehvorrichtung wendoSYST
Schwenken und Drehen von selbst schweren und großen Bauteilen ohne körperlich belastende Arbeit möglich
Dieser Artikel ist nicht auf Lager und muss erst nachbestellt werden.

Lieferzeiten:
5 - 8 Werktage (Spedition Deutschland)
8 - 12 Werktage (Spedition EU/Schweiz)
Art.-Nr. BH-40-04
UVP 3.558,10
inkl. MwSt. exkl. MwSt.
exkl. Versand Sperrgut-Klasse 6

Barth Drehvorrichtung wendoSYST für ergonomische Arbeitsplätze

BARTH hat es sich zur Aufgabe gemacht, Arbeitstische und Vorrichtungen zu entwickeln, mit denen die Arbeit in Werkstätten oder Betrieben nicht nur effizienter, sondern auch leichter und sicherer wird. Mit der Drehvorrichtung wendoSYST wurde das Sortiment um ein weiteres Produkt erweitert, das sich in der täglichen Arbeit bereits vielfach bewährt hat.

Die Drehvorrichtung wendoSYST, die von erfahrenen Praktikern für den Einsatz im handwerklichen und industriellen Bereich entwickelt wurde, bietet eine Reihe von Vorteilen, die auch Sie und Ihre Mitarbeiter überzeugen werden. Mit diesem praktischen Wende- und Kipptisch ist das Schwenken und Drehen von selbst schweren und großen Bauteilen ohne körperlich belastende Arbeit möglich. Sie können Ihre Werkstücke auf dem Kipptisch schnell und sicher spannen und anschließend um bis zu 180° drehen. Mit dieser leichtgängigen Kippvorrichtung ist ein einzelner Mitarbeiter in der Lage, das Werkstück mit minimalem Kraftaufwand zu bewegen. Die Unterstützung durch eine Hilfskraft entfällt und die Kosten werden reduziert. Das Drehen erfolgt im 45° Raster, sodass die optimale Position des Werkstücks einstellbar ist. Auf diese Weise ist das Arbeiten in guter Körperhaltung möglich, was sich positiv auf die Qualität der Arbeit und die Mitarbeiterzufriedenheit auswirkt.

Die universell einsetzbare Drehvorrichtung von BARTH bietet Ihnen und Ihren Mitarbeitern ein Höchstmaß an Flexibilität. Eine Höhenverstellung und der Längsauszug ermöglichen es, die Drehvorrichtung an die Abmessungen der verschiedenen Werkstücke anzupassen. Außerdem können Sie wendoSYST an jedem gewünschten Ort in Ihrer Werkstatt oder in Ihrem Betrieb einsetzen: Die Drehvorrichtung ist mit einem leichtgängigen Fahrwerk ausgerüstet, sodass sie mühelos bewegt werden kann. So haben Sie die Vorrichtung immer dort, wo Sie diese benötigen.

Fahrbare Wendeeinrichtung für große und schwere Werkstücke wie Haustüren.

  • An Tür- und Werkstücklängen anpassbar

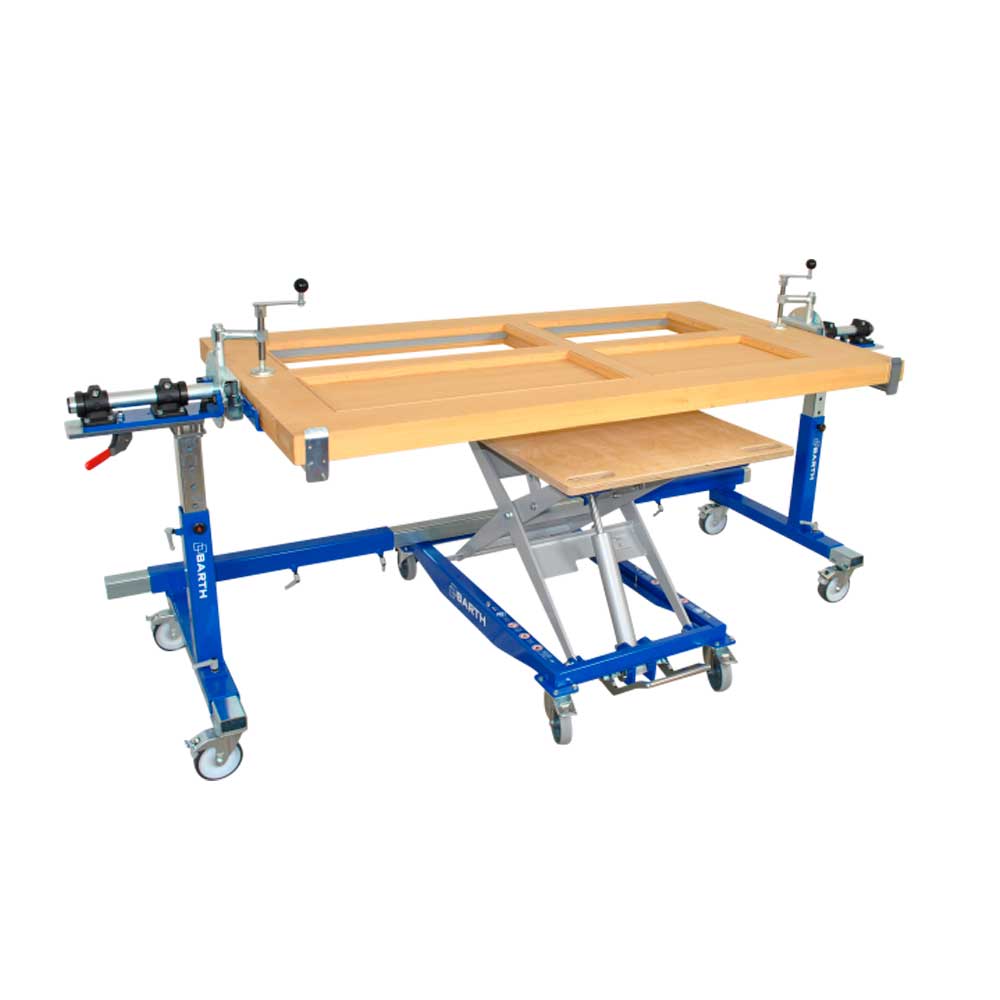

  • mit Hubtisch 300 bestückbar (Bild zeigt wendoSYST mit optionalem Hubtisch H300)
  • Grundgestell mit Auflagewinkel und Spindelklemmung
  • Aufnahmekopf verschiebbar
  • Werkstückeinspannmaße  (LxB): 1.190–2.504x30–1.700mm
  • Stärke des  Werkstücks:  23–112mm
  • Höhe der  Drehachse:  752–1.064mm (mit Federbolzen absteckbar)
  • Standtiefe um 250mm ausziehbar
  • fahrbar mit 4 Lenkrollen Ø 125mm, jeweils mit Bremse
  • belastbar bis max. 200kg
ABBILDUNG zeigt nicht enthaltene Sonderausstattung! Lieferung ohne Hubtisch!

Technische Daten
AnwendungsbereichLager & Betriebseinrichtung
Belastbarkeitbis zu 200 kg
Höhe752 - 1064 mm (Drehachse/ mit Federbolzen absteckbar)
Spannbereich1190 - 2504 x 30 - 1700 mm
Stärke23 - 112 mm (Werkstück)
