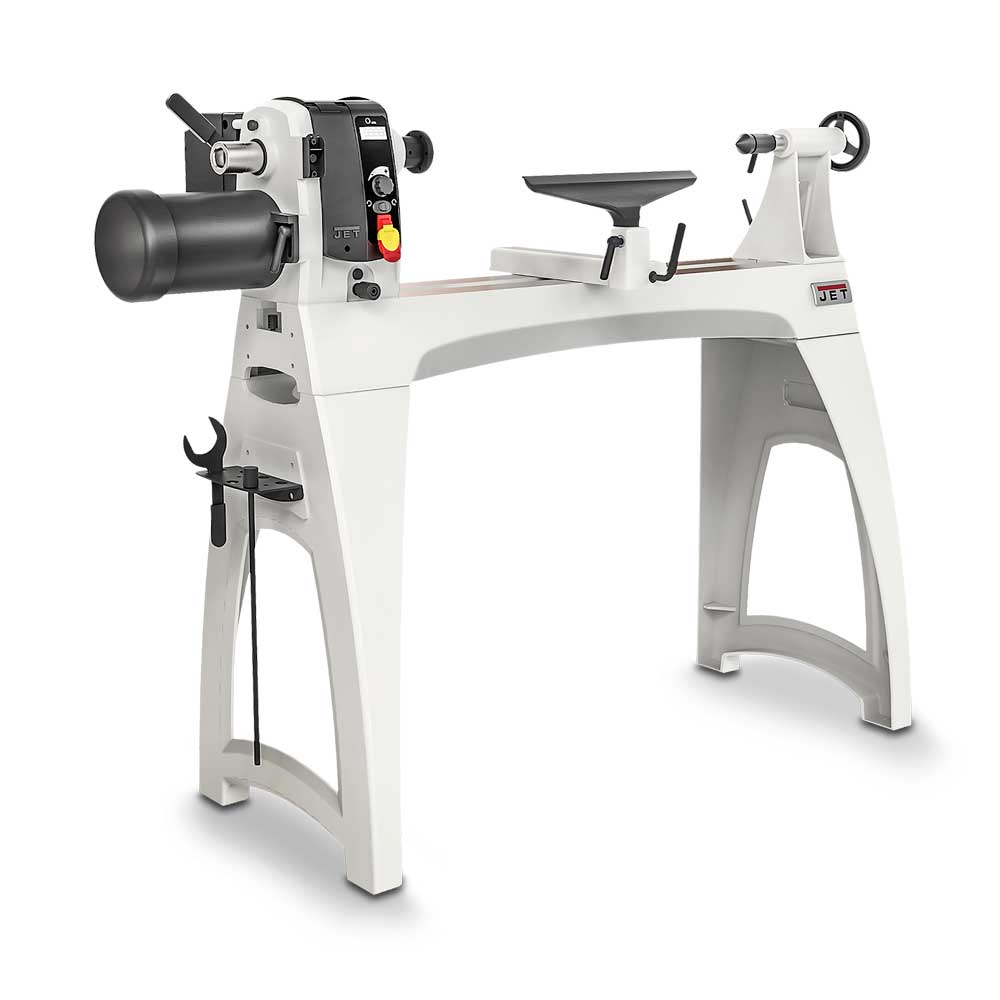

JET Drechselbank JWL-1640EVS-M mit 3-fach gelagerter Hauptspindel
- Für maximale Vielseitigkeit ist der Spindelstock über das gesamte Maschinenbett verstellbar und um 360° drehbar
- Die Hauptspindel ist 3-fach gelagert, für erhöhte Steifigkeit und Belastbarkeit

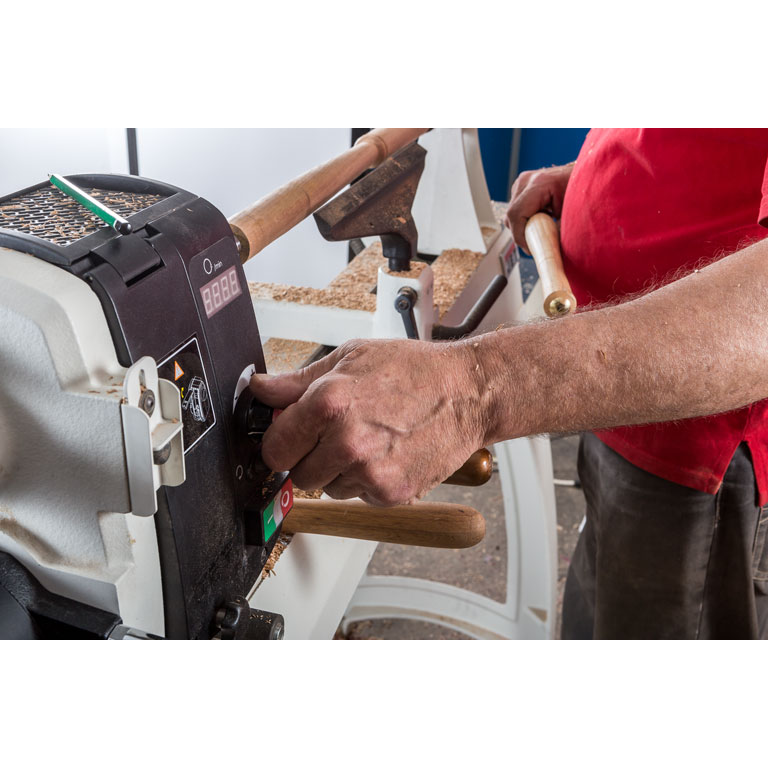

- Über Frequenzumformer stufenlos einstellbare Geschwindigkeiten von 40 – 3'200 U / min in 2 Riemenstufen

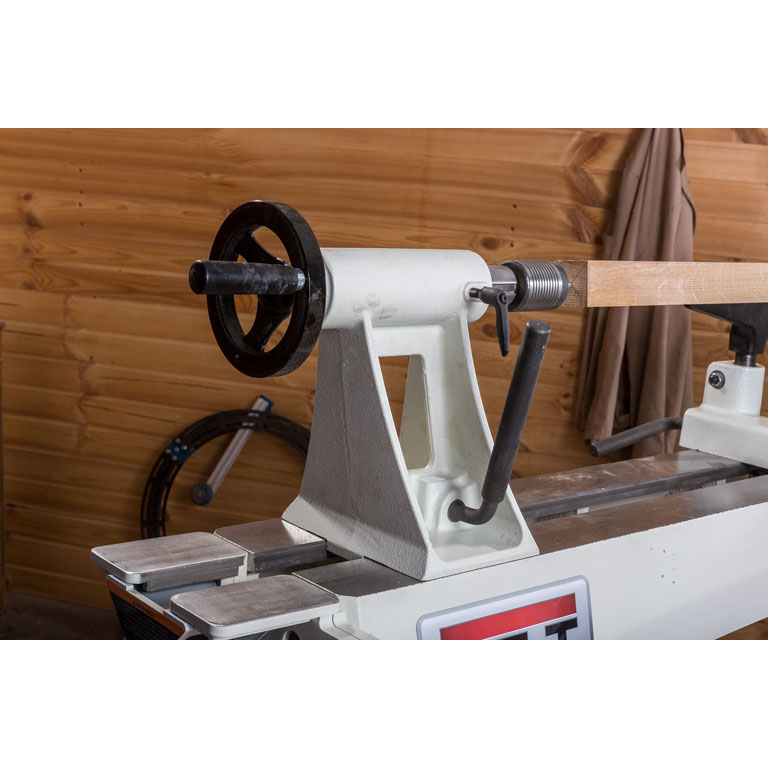

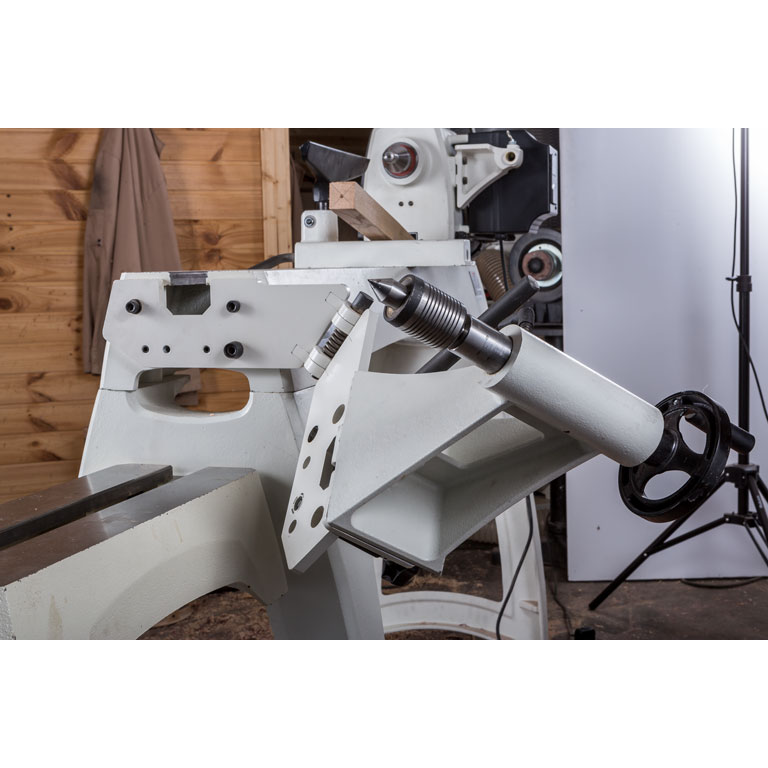

- Reitstock mit robustem Trapezgewinde, Pinole mit Passfeder gegen Verdrehen geschützt, mit mm-Skala
- Doppelkeil-Klemmung für Handstahlauflage und Ausleger, belastbar, effizient, halt sicher die Position
- Spindelarretierung, für zweihändiges Wechseln von Aufspannscheibe und Drechselfutter
- Integrierte Spindel-Teileinrichtung 36 × 10° für Lochmuster und dekorative Arbeiten
Technische Daten:
- Drehdurchmesser über Handstahlauflage (mm): 325
- Spindelnase (mm): M33 × 3.5
- Spindel-Teileinrichtung: 36 × 10°
- Reitstock Durchgangsbohrung (mm): 9
- Reitstock Pinolenhub (mm): 108
- Handstahlauflage (mm / ø): 350 / 25.4
Lieferumfang
- Maschinenbett mit Handstahlauflage und Reitstock
- 350mm Handstahlauflage
- Grauguss-Maschinenfüße
- Stirnmitnehmer
- Mitlauf-Körnerspitze
- Mitlauf-Körnerspitze mit Kegel
- Arretierstift für Mitlauf-Körnerspitze
- Ausstoßbolzen
- 75mm Aufspannscheibe (montiert auf Drehbank)
- Ausleger für Handstahlauflage
- Gabelschlüssel für Aufspannscheibe
- Nivellierschuhe

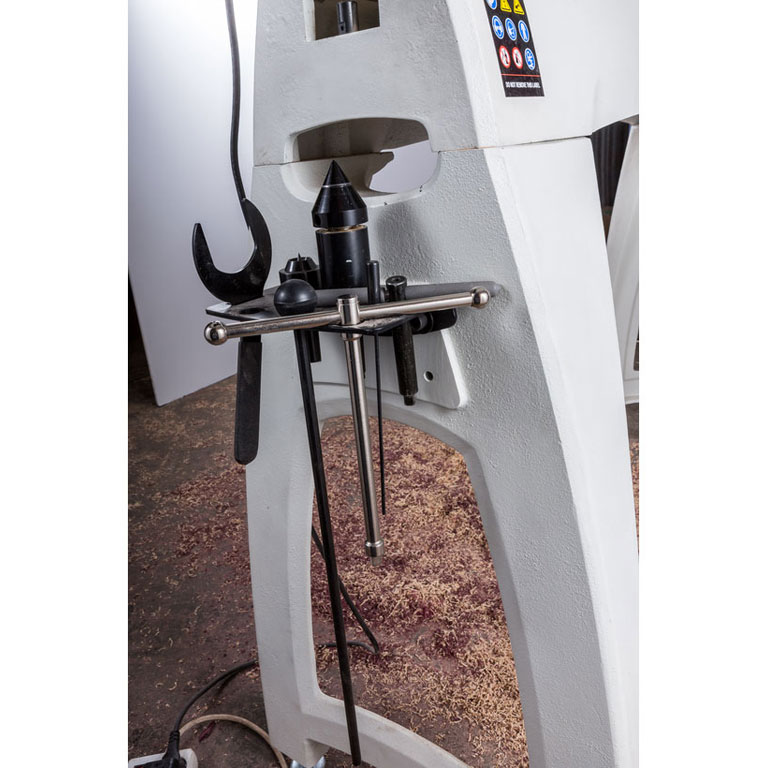

- Werkzeugablage
- 8x Innensechskantschrauben, 5/16”x1-1/4” – HP1*
- 8x Federscheiben, 5/16” – HP2*
- 8x Scheiben, 5/16” – HP3*
- 2x Innensechskantschrauben, 3/8x1-1/4” – HP4
- 2x Federscheiben, 3/8” – HP5
- Montagewerkzeug
- Gebrauchsanleitung
- Ersatzteilliste
Technische Daten
- Anwendungsbereich
- Drechseln
- Abmessung
- 1854 x 1334 x 508 mm
- Drehzahl
- 40 – 3.200 U/min (stufenlos)
- Durchmesser über Bett
- 418 mm
- Gewicht [kg]
- 170
- Konus Spindel und Reitstock
- MK2/MK2
- Motorleistung
- 1,1 kW
- Motorspannung
- 230 V
- Spindelanschluss
- M33 × 3.5
- Spitzenweite
- 940 mm, 990 mm (mit kurzem Mitlaufkörner)
- Antriebsart
- Netz
