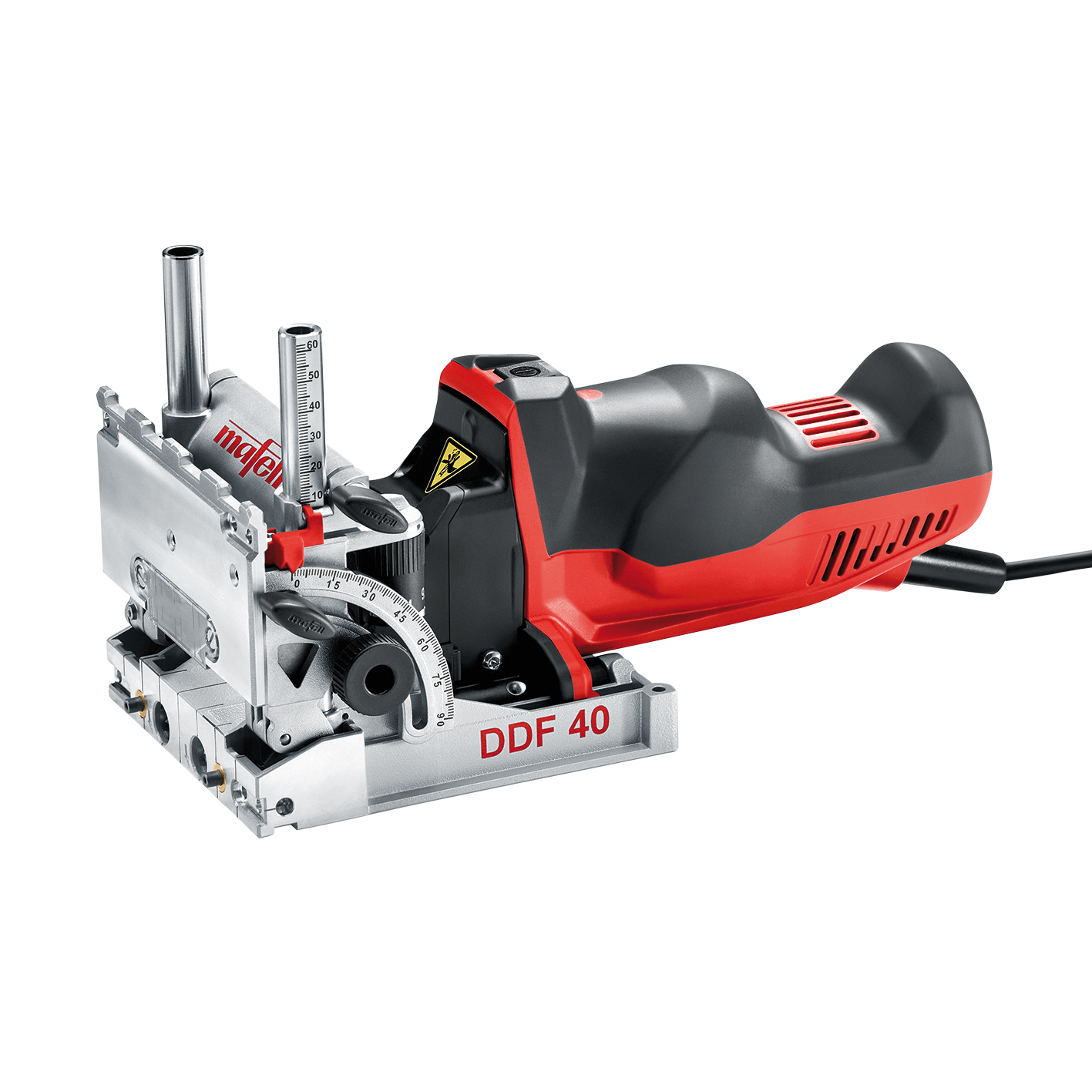

Mafells Duo-Dübler DDF 40 verbindet einfaches Handling mit Vielseitigkeit
- Mit dem DuoDübler DDF 40 wird das Setzen hochpräziser Dübelöcher noch einfacher und effizienter. Er steht für ein extrem breites Einsatzspektrum, leichtes Handling dank neuartiger Ergonomie sowie absolut formschlüssige, stabile Verbindungen.
- Mafells Duo-Dübler DDF 40 verbindet das einfache Handling, die Vielseitigkeit und die Verbindungsqualität einer Flachdübelfräse mit handelsüblichen Rundholzdübeln von 6 bis 12 mm Durchmesser – durchdachtes Zubehör erweitert den Nutzen der Maschine.
- Ob Werkstatt oder Montage: Eine höhere Verbindungsqualität lässt sich mit einer handgeführten Maschine nicht erreichen.
- Ob Außenecke, Mittelwand oder Lochreihe: Der DDF 40 ermöglicht nicht nur die Präzision einer Stationärmaschine, sondern schafft das mit Standard-Rundholzdübeln auch besonders kostengünstig.
- Außerdem ist dank Doppellochtechnik schon bei der Montage eine extrem hohe Stabilität gewährleistet.
- Bohrerabstand 32 mm
- Nachfolgemodell von DD 40 G
Einsatzgebiet
- Lochreihen
- Bohren von Beschlägen
- Ideal geeignet für Korpusbau, Treppenbau, Werkstatt und Montage
- Materialeinsatz z. B.: Vollholz, Plattenwerkstoffe
- Verbindungen jeglicher Art von 3 - 12 mm
Ohne Anreißen und Lehre für gängige Dübel
Dank flacher Bauform und ebener Grundplatte bringt der DFF 40 beim Ansetzen und Bohren der Dübellöcher das einfache Handling einer Flachdübelfräse mit.
Mit dem patentierten Anschlagsystem des Duo-Düblers (gefederte Anschlagstifte) lassen sich exakte Löcher für Dübelverbindungen an Außenecken, Mittelwänden und schräg stehenden Elementen erstellen. Das Ergebnis ist ein präziser Sitz der Werkstücke beim Zusammenführen – ganz ohne Nachjustieren. Für verdrehsichere Verbindungen sorgt die bekannte Doppellochtechnik. Damit kann sich der Aufwand bei der (Vor-)Montage erheblich reduzieren. Da das System nahezu intuitiv anzuwenden ist, ermöglicht es auch Schreinern und Tischlern, die den Duo-Dübler nicht ständig nutzen, eine „gelingsichere und präzise Verbindung“, verspricht Mafell.
Schräge Kanten und wechselnde Bohrtiefen

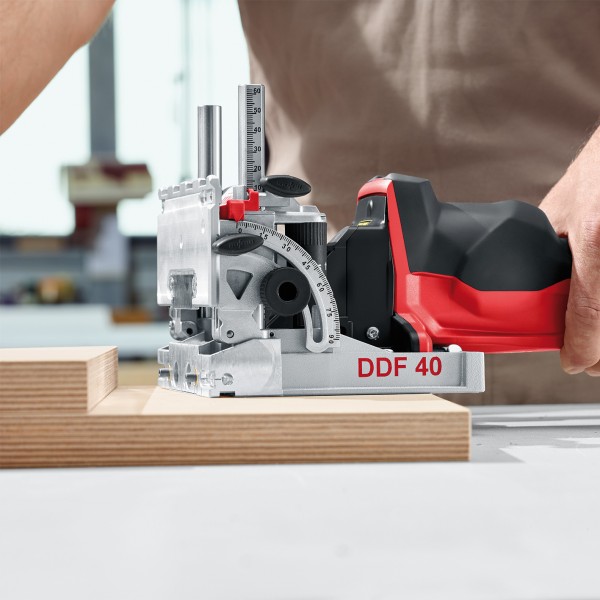

Für Gehrungsverbindungen lässt sich die Schwenkplatte von 0 bis 90 ° stufenlos einstellen und per Skala bis 62 mm Höhe justieren. Gängige Maße können am Revolveranschlag voreingestellt werden. Mittels Drehknopf der Bohrtiefeneinstellung lassen sich zwei Bohrtiefen wählen – zeitsparend bei wiederholt wechselnden Bohrtiefen.
Schmale Stücke wie Leisten und Rahmen

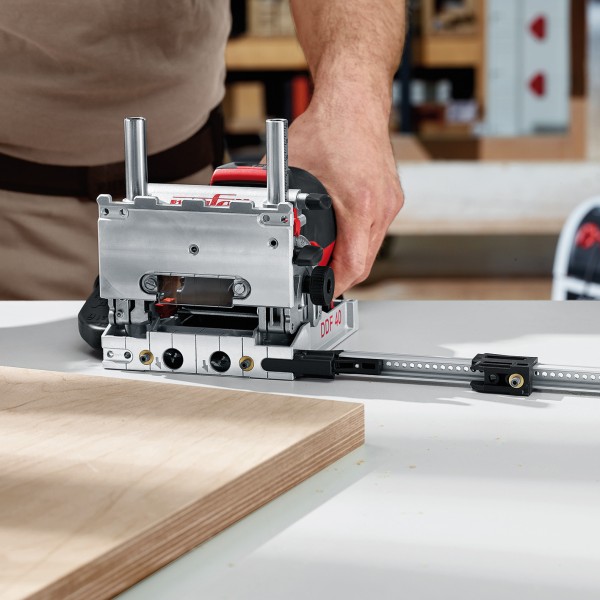

Zudem verfügen Grund- und Schwenkplatte über mehrere Aufnahmen für Zusatzanschläge. Beispielsweise dient das Anschlag-Set ZAG und das Seitenanschlag-Set SA 320 dem Einbringen von Lochreihen. Mit einer Länge von 320 mm ist das Seitenanschlag-Set bei 600-mm-Korpusbreite zweimal nachzusetzen. Elemente aus dem ZAG-Set zusammen mit dem Positionsanzeiger PAZ ermöglichen es, Rahmenverbindungen zu erstellen. So können formschlüssige und stabile Dübelverbindungen in Leisten ab 18 mm Stärke ausgeführt werden. Mit dem Leistenanschlag LA und bei Verwenden nur eines Bohrers lassen sich auch Leisten ab 14 mm bearbeiten.
Dank flacher Bauform und ebener Grundplatte bringt der DFF 40 beim Ansetzen und Bohren der Dübellöcher das einfache Handling einer Flachdübelfräse mit.
Mit dem patentierten Anschlagsystem des Duo-Düblers (gefederte Anschlagstifte) lassen sich exakte Löcher für Dübelverbindungen an Außenecken, Mittelwänden und schräg stehenden Elementen erstellen. Das Ergebnis ist ein präziser Sitz der Werkstücke beim Zusammenführen – ganz ohne Nachjustieren. Für verdrehsichere Verbindungen sorgt die bekannte Doppellochtechnik. Damit kann sich der Aufwand bei der (Vor-)Montage erheblich reduzieren. Da das System nahezu intuitiv anzuwenden ist, ermöglicht es auch Schreinern und Tischlern, die den Duo-Dübler nicht ständig nutzen, eine „gelingsichere und präzise Verbindung“, verspricht Mafell.
Schräge Kanten und wechselnde Bohrtiefen
Für Gehrungsverbindungen lässt sich die Schwenkplatte von 0 bis 90 ° stufenlos einstellen und per Skala bis 62 mm Höhe justieren. Gängige Maße können am Revolveranschlag voreingestellt werden. Mittels Drehknopf der Bohrtiefeneinstellung lassen sich zwei Bohrtiefen wählen – zeitsparend bei wiederholt wechselnden Bohrtiefen.
Schmale Stücke wie Leisten und Rahmen
Zudem verfügen Grund- und Schwenkplatte über mehrere Aufnahmen für Zusatzanschläge. Beispielsweise dient das Anschlag-Set ZAG und das Seitenanschlag-Set SA 320 dem Einbringen von Lochreihen. Mit einer Länge von 320 mm ist das Seitenanschlag-Set bei 600-mm-Korpusbreite zweimal nachzusetzen. Elemente aus dem ZAG-Set zusammen mit dem Positionsanzeiger PAZ ermöglichen es, Rahmenverbindungen zu erstellen. So können formschlüssige und stabile Dübelverbindungen in Leisten ab 18 mm Stärke ausgeführt werden. Mit dem Leistenanschlag LA und bei Verwenden nur eines Bohrers lassen sich auch Leisten ab 14 mm bearbeiten.
Technische Daten
- Anwendungsbereich
- Bohren & Schrauben
- Abmessung
- 145 x 300 x 164 mm
- Absaugstutzen
- 29 mm
- Aufnahmeleistung
- 900 W
- Bohrtiefe
- 0 - 40 mm
- Gewicht [kg]
- 2,8
- Leerlaufdrehzahl
- 8.000 min-1
- Motorspannung
- 230 V / 50 Hz
- Antriebsart
- Netz
