Merkmale & Infos
Die neuen Felder Bandsägen mit "X-Roll"-Formatschiebetisch bieten enorme Schnitthöhen, große Auflageflächen und variable Schnittgeschwindigkeiten für perfekte Ergebnisse im industriellen Einsatz. Der starke Motor mit maximal 11 kW Leistung zusammen mit bis zu 620 mm Schnitthöhe und Schiebetischlängen von 1550 bis 3700 mm bringen einfaches Handling, absolute Präzision und höchste Effizienz in jeden Betrieb. Mit variablen Schnittgeschwindigkeiten, Bandsägeblattschmierung und vielen weiteren Systemlösungen garantieren die Bandsägen perfekte Ergebnisse und universelle Einsetzbarkeit.
Neben der Holzbearbeitung eignen sich die Bandsägen auch zum Zuschnitt von Formrohren in der Metallbearbeitung oder etwa zum Zuschnitt von Dämmstoffen in kunststoffverarbeitenden Betrieben. Spezielle Präzisions-Schnitte gemischter Materialien, wie zum Beispiel bei Holz-Aluminium-Fenstern, gelingen mit den die Felder Bandsägen Heavy Duty Line mit herausragenden Ergebnissen.
Die "SW"-Modelle wurden speziell auf die hohen Anforderungen im Dauerbetrieb oder bei erhöhten Belastungen konzipiert. Die stärkeren Motoren bieten Höchstleistung im industriellen Einsatz und die breiteren Laufrollen erlauben den Einsatz von großdimensionierten Bandsägeblättern mit 50–90 mm Breite.
Highlights
- Schnitthöhe: 500 mm
- Schnittbreite: 710 mm
- Rollendurchmesser: 730 mm
- Tischgröße: 1550 x 3700 mm
- Schnittgeschwindigkeit: 320 - 1120 m/min
Details & Zubehör

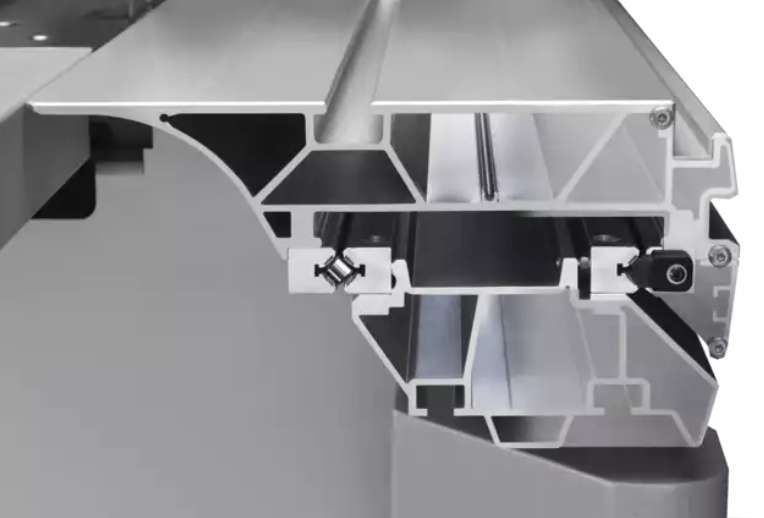

Der "X-Roll"-Formatschiebetisch garantiert höchste Präzision. Langlebige Führungen mit dem bewährten Linearführungssystem sorgen durch Rollen-Zwangsführung für absolute Laufruhe. Der Formatschiebtisch ist durch den massiven Profilbau absolut verwindungssteif. Staubgeschützt und absolut wartungsfrei sichert der "X-Roll"-Formatschiebetisch perfekte Holzbearbeitung für viele Jahre. Durch den Formatschiebetisch mit 1500, 2050, 2500, 3200 oder 3700 mm ist auch beim Zuschnitt großdimensionierter Werkstoffe höchste Präzision und Komfort garantiert.

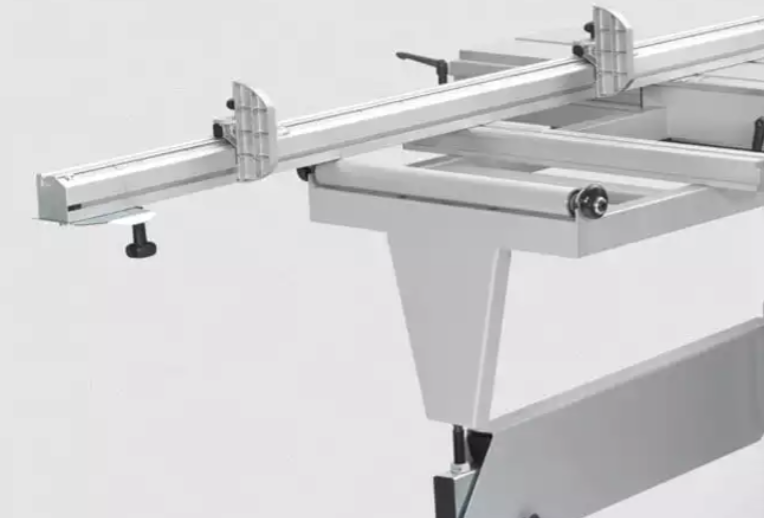

Maximale Auflagefläche bietet der Auslegertisch mit integrierter Werkstückrolle für ein leichtes Zuführen großformatiger Werkstücke. Der Ablänganschlag mit Aufnahmesystem und ergonomischer Skala bzw. Ableseoptik am Anschlagbacken gewährleistet präzise Einstellarbeit und Ablängschnitte bis zu 2600 mm. Der Ablänganschlag ist von 90°-45° schwenkbar und hat serienmäßig einen Anschlagbacken. Für die 90° Position steht eine fixe Einrastposition zur Verfügung.

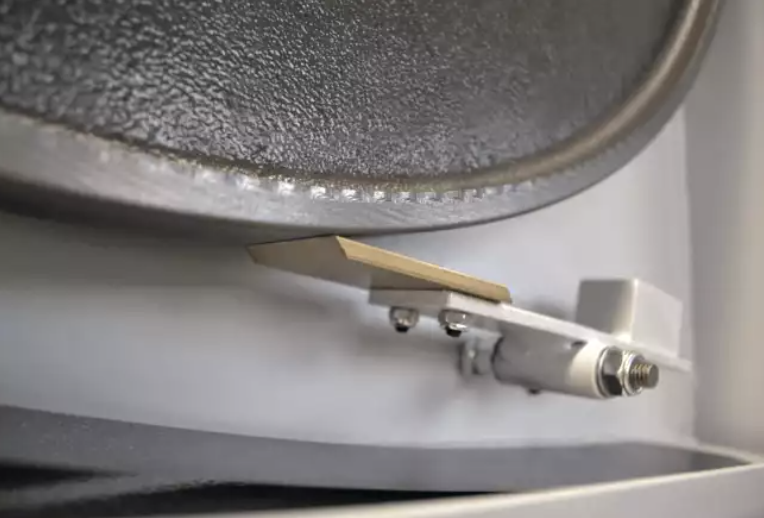

Die zwei massiven Laufräder aus Stahl sind im vorderen Drittel bombiert. Zum Schutz vor anfallenden Verschmutzungen und für eine hohe Rundlaufgenauigkeit sind im oberen und im unteren Teil der Bandsäge Bronzeabstreifer angebracht. Eine ideale Ausstattung für den Zuschnitt von feuchtem und nassem Holz, beim Einsatz von Schmiermitteln oder für die Bearbeitung von Aluminium, Bronze, Kupfer oder Kompositmaterialien.

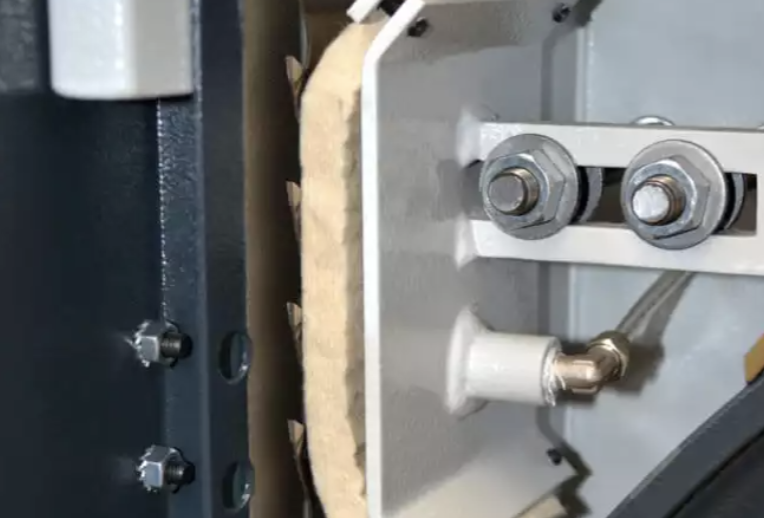

Durch die Bandschmiereinrichtung wird das Bandsägeblatt über ein Filzpad mit Trennmitteln versorgt und so gereinigt sowie vor Verharzungen und Verunreinigungen geschützt.

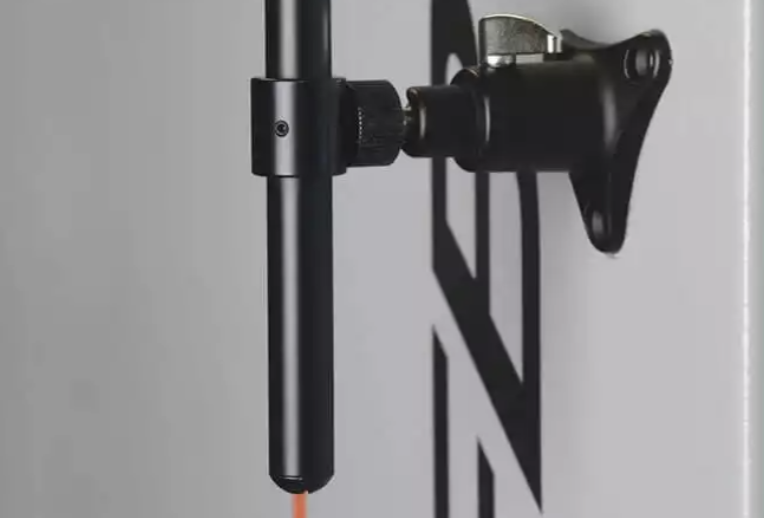

Der Felder Linienlaser für Bandsägen ermöglicht es Ihnen, die Schnittkante auf Ihr Werkstück zu projizieren und dient dadurch als optische Hilfe beim Schneiden. Somit kann das Werkstück vorab ausgerichtet und der Verschnitt minimiert werden. Dank der Montageplatte kann der Linienlaser auf jeder Bandsäge nachgerüstet werden.
Optional: Gummibeschichtete
Laufräder
Laufräder
Optional kann die Bandsäge mit gummibeschichteten Laufrädern ausgestattet werden. Die Elastizität der Gummibeschichtung minimiert auftretende Belastungen und verhindert somit ein Verlaufen des Bandsägeblattes. Zudem können auch schmale Bandsägeblätter mit geschränktem Zahn verwendet werden, ohne diesen zu beschädigen.
Optional: Elektropneumatische Bandschmiereinrichtung
Bei der optional verfügbaren, elektropneumatischen Bandschmiereinrichtung wird das Trennmittel in zerstäubter Form über eine Düse gegen die Laufrichtung des Bandsägeblattes aufgesprüht. Durch die schmierende und gleichzeitig kühlende Wirkung ist dies vor allem bei der Bearbeitung von Kunststoffen oder Metallen von erheblichem Vorteil.
Bandsägeblattführung
Die neuen Bandsägemodelle sind mit einer Ober- und einer Untertischsägeblattführung samt feineinstellbarer Seiten- und Rückenrollenlagerung sowie arretierbarer Einstellschraube ausgestattet. Die hintere Rolle verhindert das Zurückdrücken des Bandsägeblattes beim Schneiden, die Rollen links und rechts stützen das Bandsägeblatt gegen seitlichen Druck. Ein wesentlicher Vorteil zum Beispiel bei Kurvenschnitten.
Bandsägeführung mit Bronzeelementen
Die eng anliegenden Führungsblöcke stützen das Bandsägeblatt seitlich, wodurch dieses auch bei großen Schnitthöhen nicht verläuft. Die Rolle an der Rückseite der Bandsägeführung stabilisiert das Bandsägeblatt nach hinten. Die beim Schneiden entstehende Wärmeentwicklung wird über die Bronzeeinsätze ideal abgeleitet und so die Lebensdauer der Bandsägeblätter erheblich verlängert.
Bandsägeführung mit
Keramikeinsätzen
Keramikeinsätzen
Die Bandsägeführung mit Keramikeinsätzen garantiert hervorragende Schnittergebnisse und maximale Blattstabilität durch vier direkt am Sägeblatt anliegende Führungsblöcke. Die glatte Oberfläche führt zu einer niedrigeren Lärmentwicklung und wesentlich weniger Reibungswiderstand. Mit reduzierter Reibung und geringerer Hitzeentwicklung bietet die Keramikführung im Vergleich zu herkömmlichen Rollenführungen nahezu uneingeschränkte Verschleißfreiheit und ermöglicht extrem verlängerte Standzeiten bei gleichbleibend hoher Schnittqualität.
Leistungsstarker Motor
Der leistungsstarke Motor mit 3x400 V und 50 Hz bietet absolute Bestleistung und herausragende Ergebnisse bei der Bearbeitung einer Vielzahl von Materialien.
FB 740 S: 5,5 kW (7,35 kW optional)
FB 740 SW: 7,35 kW (9,2 kW optional)
FB 940 S: 7,35 kW
FB 940 SW: 11 kW
Variable Schnittgeschwindigkeit
Die variable Schnittgeschwindigkeit von 320–1120 m/min empfiehlt sich vor allem bei der Bearbeitung von Leichtmetallen und bei Materialien, die dazu neigen beim Schneiden zu schmieren.
Hydraulische Blattspannung
Die komfortable hydraulische Blattspannung garantiert durch die genaue Anzeige der Spannung am Manometer absolute Wiederholgenauigkeit. Durch die konstant optimale Blattspannung profitieren Sie außerdem von einer längeren Verwendungsdauer der Bandsägeblätter.
Klemmsystem für flache und runde Teile
Das Klemmsystem ermöglicht es, flache und runde Teile mit einem Durchmesser von 50 bis 600 mm auf dem Schiebetisch zu fixieren. Die Klemmung erfolgt dabei pneumatisch über zwei in die Tischnut eingebrachte Klemmbacken.
"SW"-Ausstattung: Mehr Leistungs und breitere Laufrollen
Die "SW"-Ausstattung wurde speziell auf die hohen Anforderungen im Dauerbetrieb oder bei erhöhten Belastungen konzipiert. Die stärkeren Motoren bieten Höchstleistung im industriellen Einsatz und die breiteren Laufrollen erlauben den Einsatz von großdimensionierten Bandsägeblättern mit 50–90 mm Breite.
