Schwenkspindel-Fräsmaschine F 700 M
Standard Ausstattung
- Fräseinheit mit Tischöffnung 230 mm
- Frässpindelschwenkung 90°–45°
- Gradanzeige für Frässpindelschwenkung im Schwenkhandrad
- Frässpindelblockierung von außen
- Frässpindel-Ø 30 mm
- Fräsanschlag 230 für Werkzeug-Ø max. 230 mm
- Anschlaglineale 400 mm ALU eloxiert
- EURO-Frässchutz
- MULTI-Einstellsystem
Optionale Ausstattung
- Schaltkontakt zur Ansteuerung einer Absaugung
- 3-Phasen-CEE-Kupplung
- Frässpindel-Durchmesser 1 1/4'', 32 mm, 35 mm, 40 mm, 50 mm
- Stern-Dreieck-Start
- Drehrichtungsschalter
- Schaltkontakt zur Ansteuerung einer Absaugung
- 3-Phasen-CEE-Kupplung
- Elektrische Höhenverstellung Fräse mit LED-Anzeige
- Elektrische Höhen- und Winkelverstellung Fräse mit LED-Anzeige
- Frässpindel-Durchmesser 32 mm, 35 mm, 50 mm, 1 1/4''
- Hochgeschwindigkeitsspindel
- Anschlaglineale ALU eloxiert mit Sicherheitslinealen
- Sicherheitslineale „Integral“ 500 mm
- Ausziehrahmen 1270 mm oder 2200 mm, mit Notaus
- Tischverlängerung beidseitig 500 mm
- Zapf- und Schlitztisch 2050 mm, eloxiert
- Formatschiebetisch M
- Auslegertisch 1100
- Ablänganschlag 1100 mm
- Teleskopanschlagverlängerung
- Auslegertisch-Ablänganschlag 2600 mmZapf- und Schlitztisch 2050 mm, eloxiert
- Profi-Vorschubpaket für Serienarbeiten
- Einsatzfräsvorrichtung für Fixtischfräse
- Wegschwenkvorrichtung für Vorschub
F 700M bietet einen massiven Maschinenguss-Arbeitstisch für vibrationsfreie Stabilität.
Downloads
Merkmale & Infos
Vibrationsfreie Stabilität für perfekte Ergebnisse
Mit der neuen Schwenkspindel-Fräsmaschine F 700 M bietet Felder nicht nur eine preiswerte Lösung für alle Holzbearbeitungsbetriebe, sondern auch die ideale Ergänzung für CNC-unterstützte Fertigungsprozesse. Mit einem massiven Grauguss-Frästisch für vibrationsfreie Stabilität sind Sie bereit für jede Herausforderung der modernen Holzbearbeitung.
Die Vorteile auf einen Blick:
- Massiver Maschinengusstisch für vibrationsfreie Stabilität
- Höchster Bedienkomfort mit „Power-Drive“: elektrische Höhen- und Winkeleinstellung
- Felder Frässpindel-Schnellwechselsystem: höchste Produktivität durch kürzeste Rüstzeiten
- Höchste Arbeitssicherheit: Frässpindel-Schwenkung von 90°–45° nach hinten
- Wartungsfreie Schwenksegmentführung „Easy-Glide“ mit 6 Jahren Garantie
- 230 mm Frästischöffnung – Ihr Vorteil bei Abplattfräsarbeiten
- Zuverlässige Wiederholgenauigkeit und präzise Schnelleinstellung: Das Felder MULTI-Einstellsystem
- Duale Fräsabsaugung am Fräsanschlag sowie unter dem Frästisch – eine saubere Lösung
Highlights
- Maschinenbaupräzision der Extraklasse
- höchste Präzision
- bester Bedienkomfort
- langlebige Zuverlässigkeit
Details & Zubehör
Komplett neu entwickelt, setzt das Felder-Serie-700-Fräsaggregat Maßstäbe, die ihresgleichen suchen! Frässpindel-Nutzhöhe über Tisch 115 mm Frästischöffnung 230 mm Frässpindel-Schnellwechselsystem 4 Drehzahlen 3500, 6500, 8000, 10.000 U/min

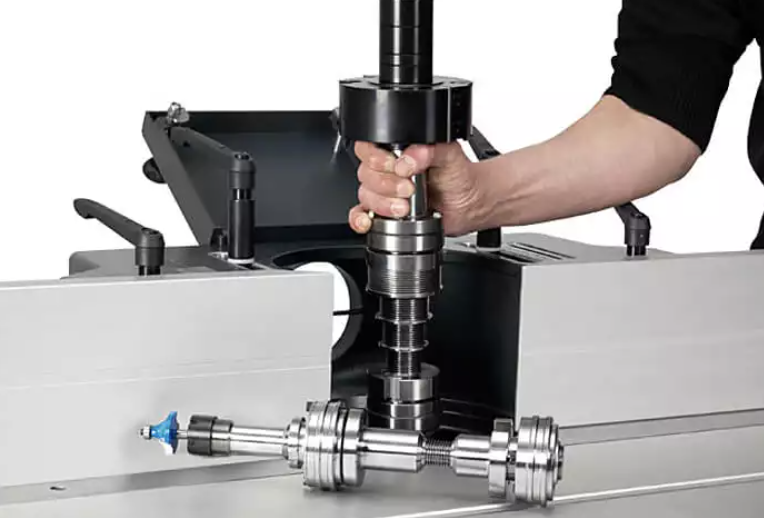

Die Vorteile des FELDER-Frässpindel-Schnellwechselsystems: einfaches, schnelles Wechseln der Frässpindeln; Einsatz von Frässpindel-Ø 25, 30, 40, 50 mm, ¾“, 1“, 1 ¾“ und Hochgeschwindigkeitsfrässpindel für Schaftfräser mit 15.000 U/min; automatische Wiederholeinstellung für Serienfräsarbeiten.
Alle FELDER-Fräsmaschinen haben in ihrer Standardausstattung eine von 90°–45° schwenkbare Frässpindel. Sie erweitern den Einsatzbereich Ihrer „FELDER” auf ein Vielfaches und sparen viele Werkzeugkosten bereits beim Maschinenkauf. Bequem und leichtgängig schwenkt das gesamte Fräsaggregat per Handrad in den von Ihnen gewünschten Winkel.

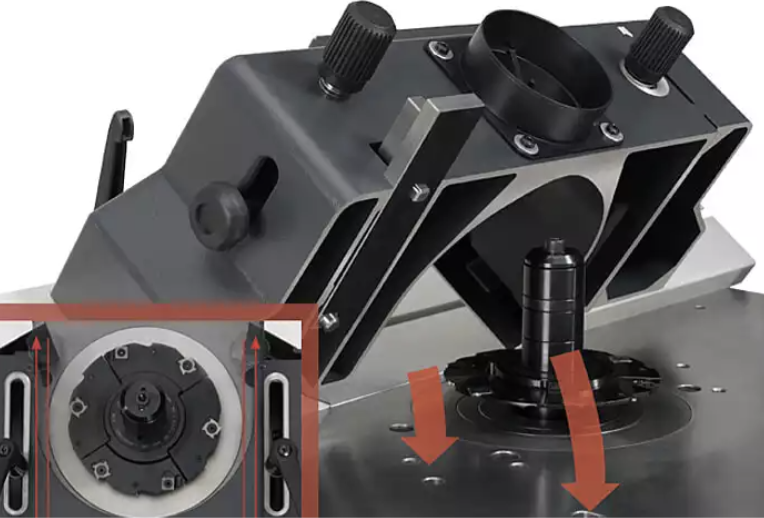

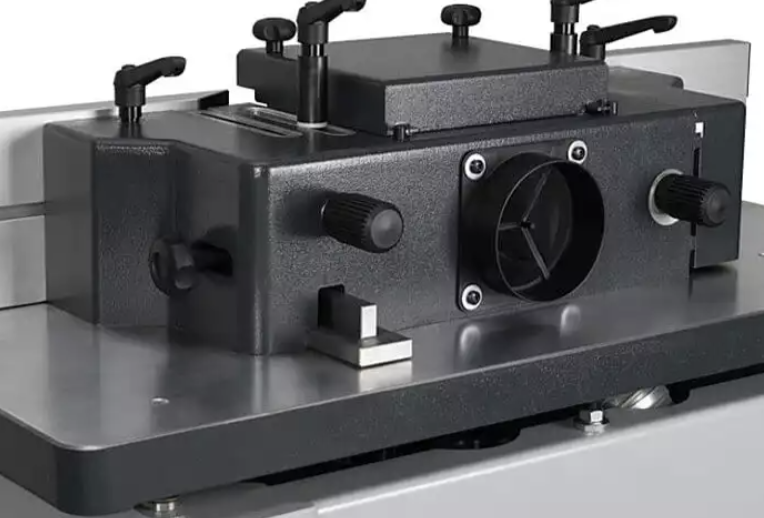

Der Anschlag nimmt Fräswerkzeuge bis max. Ø 230 mm auf und hat eine Feineinstellung der abnehmenden Anschlagschiene. Die Absaugung der Späne erfolgt über den integrierten Absauganschluss. Die Frästischöffnung beträgt 230 mm. Das ist Ihr Vorteil bei Abplattfräsarbeiten: Das Fräswerkzeug kann unter die Frästischfläche versenkt werden.

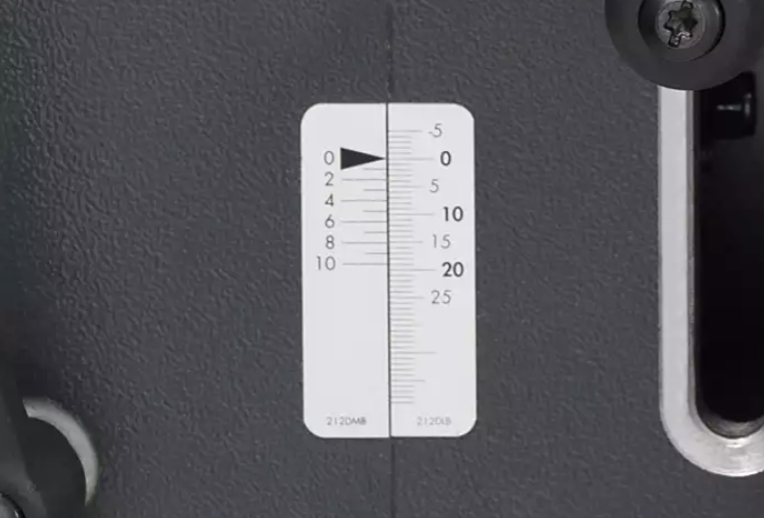

Harteloxierte Alu-Fräsanschlagschienen sind Standard. Die abnehmbare Anschlagschiene lässt sich nach Skala von –10 bis +35 mm exakt feineinstellen.

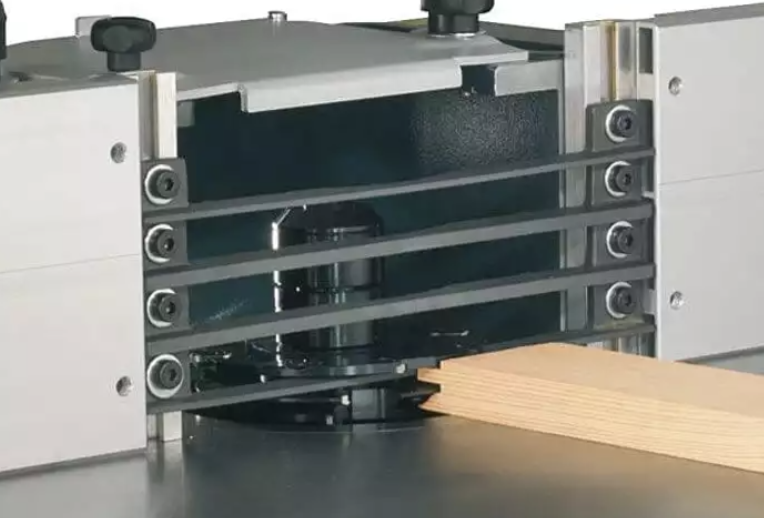

Sicherheitslineale für durchgehende Werkstückführung am Fräsanschlag (Wunschausstattung).
Das MULTI-Einstellsystem ermöglicht neben der Parallelführung des Fräsanschlages vor allem die Schnelleinstellung auf den Werkzeugdurchmesser.
- Automatische Wiederholeinstellung nach Anschlagabnahme
- Parallelführung des Fräsanschlages
- Schnell- und Feineinstellung
- Einstellskala für Spanabnahme

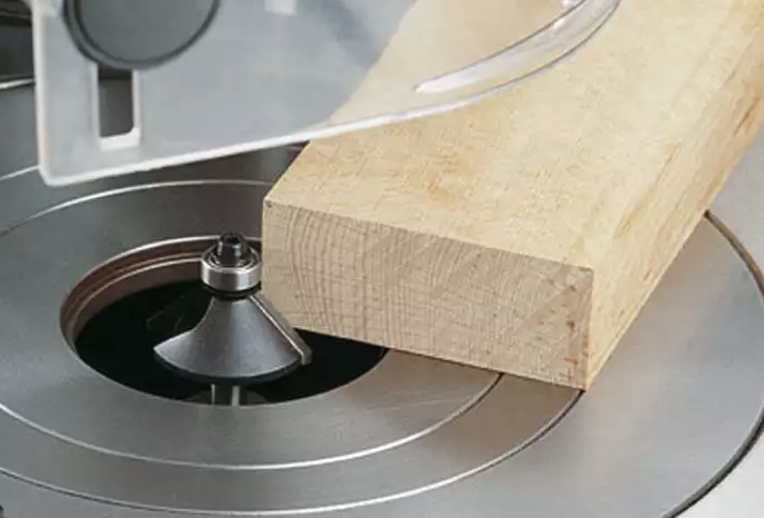

Die Hochgeschwindigkeitsfrässpindel nimmt alle Schaftfräser mit Schaft-Ø 6–16 mm auf. Drehzahl 15.000 U/min, mit voller Motorkraft bis zu 10,0 PS.

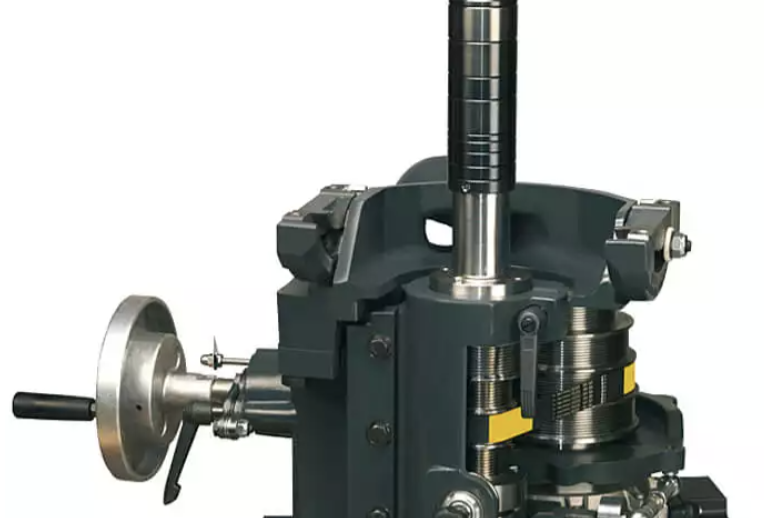

Die Schwenksegmentführung des Felder-Serie-700-Fräsaggregates verfügt über ein kleines, sehr entscheidendes Detail: Sie ist absolut schmierstofffrei!

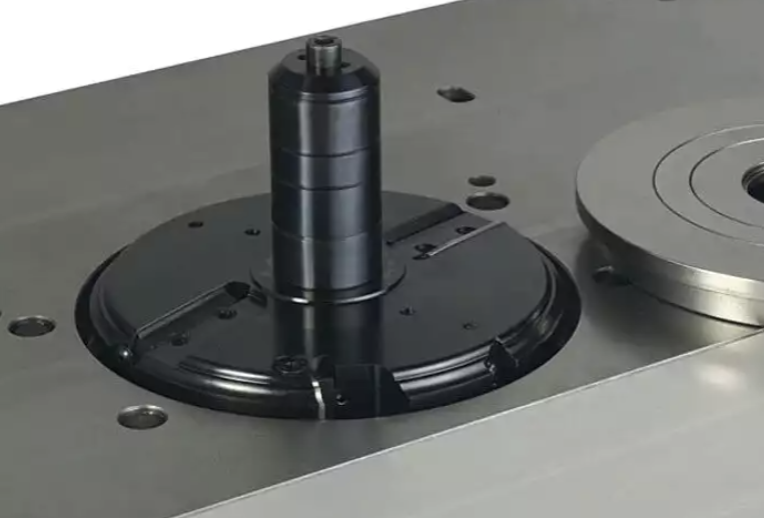

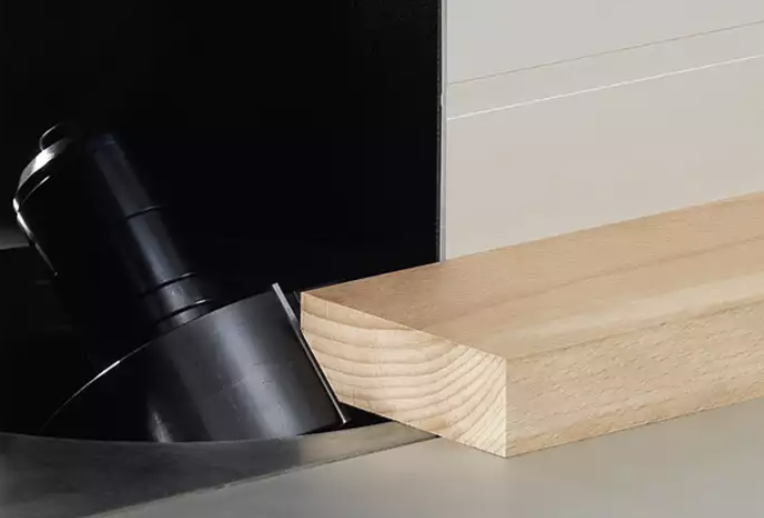

Die große Frästischöffnung ermöglicht Ihnen hohe Arbeitssicherheit: Groß dimensionierte Abplattfräswerkzeuge, Zapf- und Schlitzwerkzeuge können „Unter-Tisch“ eingesetzt werden.

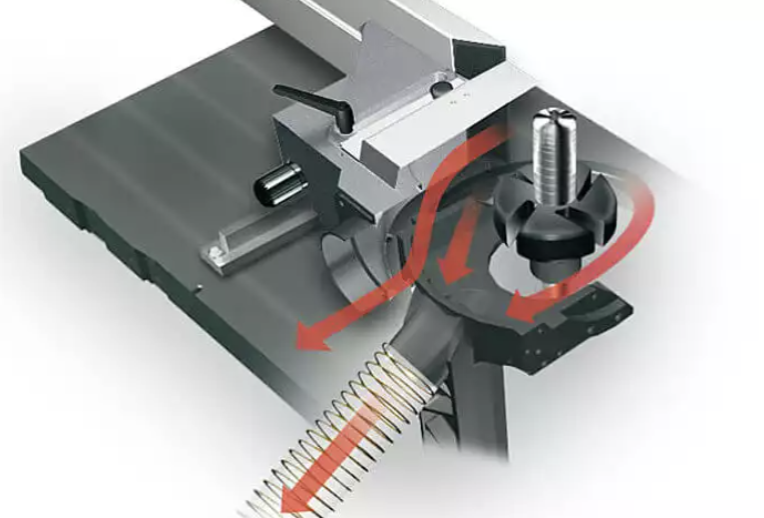

Die duale Fräsabsaugung aus dem Fräsanschlag und dem Spänefangbehälter unter dem Frästisch sorgt für eine saubere Maschine und gute Arbeitsergebnisse.

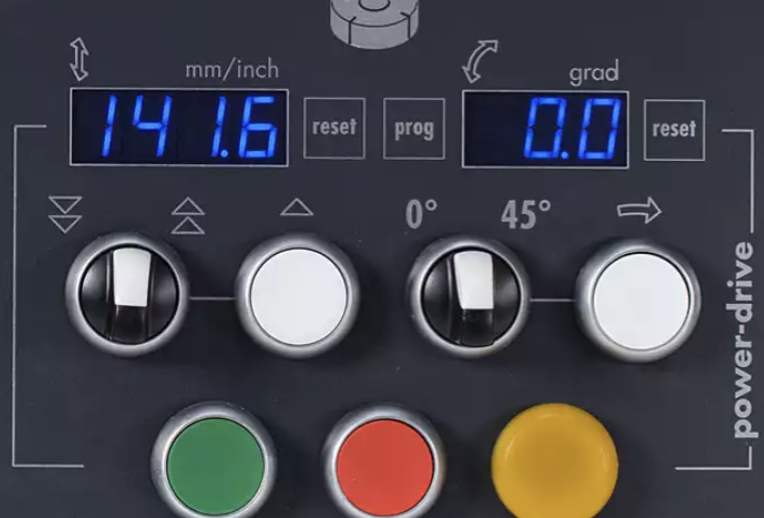

Mehr als 50 % unserer Kunden entscheiden sich heute für „Power-Drive”.

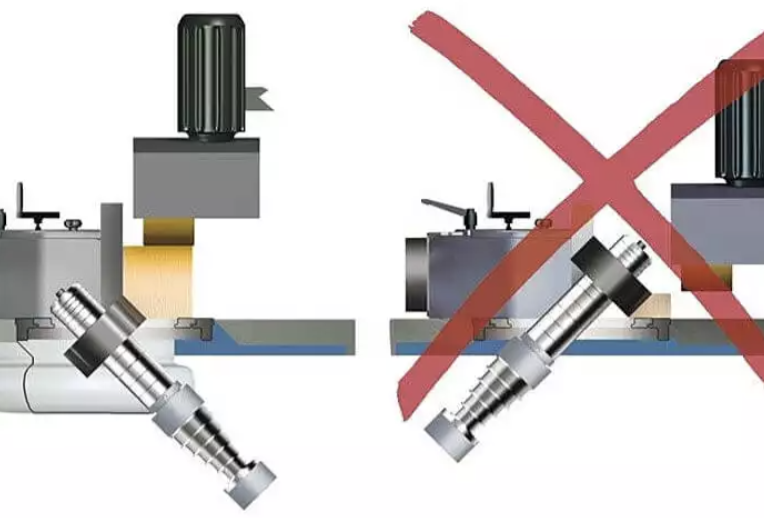

Richtige Frässpindelschwenkung bei Felder „nach hinten“ mit großem Bedienungskomfort: Sicheres Arbeiten, Jede Werkstückgröße möglich, Vorschubapparateinsatz problemlos möglich, Präzises Fräsbild, Beste Späneabfuhr. Gefährliche Frässpindelschwenkung „nach vorne“ mit schweren Bediennachteilen: Erhöhte Unfallgefahr, Begrenzte Werkstückhöhe, Vorschubapparateinsatz nicht möglich, Schlechtes Fräsbild, Späneabfuhr schlecht oder gar nicht möglich

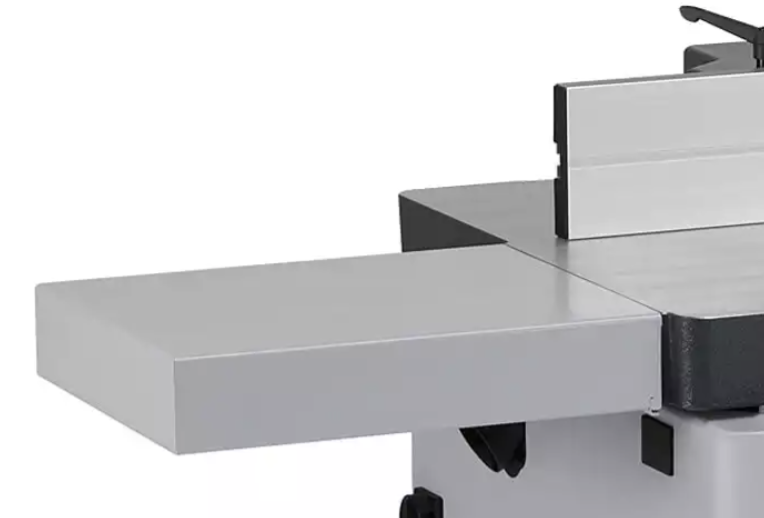

Der massive Frästisch aus Maschinenguss bietet mit 1200 mm eine große Auflagefläche mit maximaler Stabilität und kann mit den bewährten Felder-Gusstischverlängerungen für großformatige Werkstückbearbeitung um weitere 1000 mm verlängert werden.
Technische Daten
- Frässpindeldurchmesser
- 30 mm
- Frästischöffnung
- 230 mm
- Fräsanschlag
- 230 mm
- Frässpindel Nutzhöhe
- 115 mm
- Anschlaglineal
- 400 mm, ALU eloxiert
- Frässpindelschwenkung
- 90° - 45°
- Schutzeinrichtung
- EURO-Frässchutz
- Absauganschluss
- 120 mm / 80 mm
- Arbeitshöhe
- 890 mm
- Drehrichtung
- Drehrichtungsschalter
- Drehzahlstufen
- 3.500/6.500/8.000/10.000 U/min
- Gewicht [kg]
- 650 kg
- Höhenverstellung
- manuell
- Motorleistung
- 5,5 PS (4,0 kW)
- Motorspannung
- 400 V (50Hz)
- Winkelverstellung
- manuell
