Schwenkspindel-Fräsmaschine F 900 M
Standard Ausstattung
- Fräseinheit mit Tischöffnung 320 mm
- Stern-Dreieck-Start
- Drehrichtungsschalter
- Elektrische Frässpindel-Höhenverstellung
- Manuelle Frässpindelschwenkung 90°–45°
- Frässpindelblockierung von außen
- Frässpindel-Ø 30 mm, 140 mm Nutzhöhe über Tisch
- Fräsanschlag 230 für Werkzeug-Ø max. 230 mm
- Anschlaglineale 550 mm, ALU eloxiert
- EURO-Frässchutz
- MULTI-Einstellsystem
Optionale Ausstattung
- Stufenlose Drehzahlregelung 1500–10.000 U/min
- Schaltkontakt zur Ansteuerung einer Absaugung
- Betriebsstundenzähler
- 3-Phasen-CEE-Kupplung
- Elektrische Frässpindelschwenkung 90°–45°
- Digitale LED Anzeige für Frässpindelhöhe und -winkel
- Frässpindel-Ø 32 mm, 35 mm, 1 1/4'', 40 mm, 50 mm
- Hochgeschwindigkeitsspindel
- Anschlaglineale ALU eloxiert und Sicherheitslineale
- Sicherheitslineale „Integral“ 500 mm
- Ausziehrahmen 1270 mm mit Notaus
- Tischverlängerung beidseitig
- Profi-Vorschubpaket für Serienarbeiten
- Einsatzfräsvorrichtung für Fixtischfräse
- Wegschwenkvorrichtung für Vorschub
Technische Daten
- Frästischöffnung
- 320 mm
- Frässpindelschwenkung
- 90° - 45°
- Schutzeinrichtung
- EURO-Frässchutz
- Frässpindel Nutzhöhe
- 140 mm
- Fräsanschlag
- 230 mm
- Anschlaglineal
- 550 mm, ALU eloxiert
- Frässpindeldurchmesser
- 30 mm
- Absauganschluss
- 120 mm / 80 mm
- Arbeitshöhe
- 890 mm
- Drehrichtung
- Drehrichtungsschalter
- Drehzahlstufen
- 3.500/4.500/6.000/8.000/10.000 U/min
- Gewicht [kg]
- 730 kg
- Höhenverstellung
- elektrisch
- Motorleistung
- 7,5 PS (5,5 kW)
- Motorspannung
- 400 V (50Hz)
- Winkelverstellung
- manuell
Downloads
Produktsicherheit
Merkmale & Infos
Die stärkste Felder-Fräsmaschine aller Zeiten
Das neue, optimierte Maschinenkonzept macht die F 900 M Fräsmaschine zur perfekten Lösung für alle Anforderungen der professionellen Holzbearbeitung. Höchste Maschinenbaupräzision aus Österreich und hochwertige Premium-Komponenten bieten absolute Präzision, gehobenen Bedienkomfort und garantierte Zuverlässigkeit. Zahlreiche Innovationen und bewährte Felder-Qualität machen die F 900 M zu einem absoluten Highlight ihrer Klasse.
Die Vorteile auf einen Blick:
- Massiver Graugusstisch für vibrationsfreie Stabilität
- Höchster Bedienkomfort mit „Power-Drive“: elektrische Höhen- und Winkeleinstellung
- Felder Frässpindel-Schnellwechselsystem: höchste Produktivität durch kürzeste Rüstzeiten
- Höchste Arbeitssicherheit: Frässpindel-Schwenkung von 90°–45° nach hinten
- Wartungsfreie Schwenksegmentführung „Easy-Glide“ mit 6 Jahren Garantie
- 320 mm Frästischöffnung – Ihr Vorteil bei Abplattfräsarbeiten
- Zuverlässige Wiederholgenauigkeit und präzise Schnelleinstellung: Das Felder MULTI-Einstellsystem
- Stufenlose Drehzahlregelung bis 11.000 U/min – perfekte Ergebnisse in jedem Material
Highlights
- Frästischöffnung: 320 mm
- Fräsanschlag für Werkzeug-Ø max.: 230 mm
- Frässpindel-Schnellwechselsystem, Standard
- Drehzahlen: 3500, 4500, 6000, 8000, 10000 U/min (Option: stufenlos 1500–10000 U/min)
- Frässpindelsteuerung: „Power-Drive“
Details & Zubehör
Das Fräsaggregat der 900er Serie vereint jahrzehntelange Maschinenbauerfahrung mit innovativen High-Tech-Komponenten und bietet zuverlässige Präzision für viele Jahre. Frässpindel-Nutzhöhen von 140 mm und fünf stufenlos einstellbare Drehzahlen von 3500 bis 10.000 Umdrehungen pro Minute (16.000 mit der Felder-Hochleistungsspindel) garantieren höchste Flexibilität und exzellente Fräsergebnisse in jedem Material.

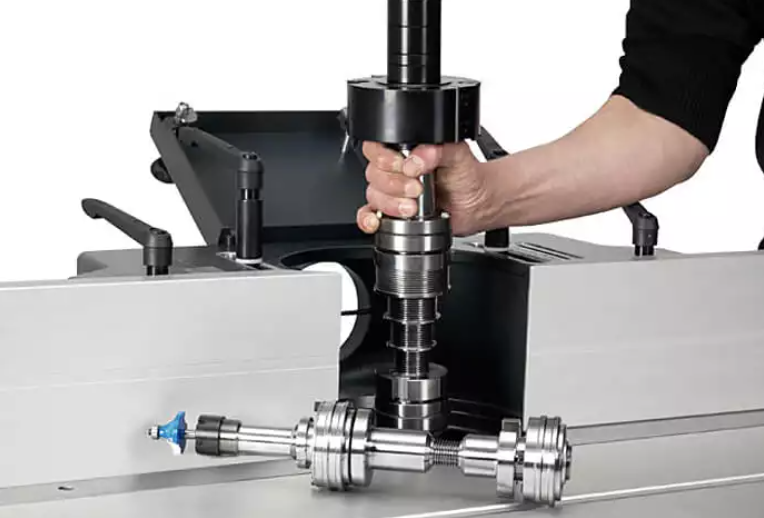

Die Vorteile des FELDER-Frässpindel-Schnellwechselsystems: einfaches, schnelles Wechseln der Frässpindeln; Einsatz von Frässpindel-Ø 25, 30, 40, 50 mm, ¾“, 1“, 1 ¾“ und Hochgeschwindigkeitsfrässpindel für Schaftfräser mit 15.000 U/min; automatische Wiederholeinstellung für Serienfräsarbeiten.
Alle FELDER-Fräsmaschinen haben in ihrer Standardausstattung eine von 90°–45° schwenkbare Frässpindel. Sie erweitern den Einsatzbereich Ihrer „FELDER” auf ein Vielfaches und sparen viele Werkzeugkosten bereits beim Maschinenkauf. Bequem und leichtgängig schwenkt das gesamte Fräsaggregat per Handrad in den von Ihnen gewünschten Winkel.

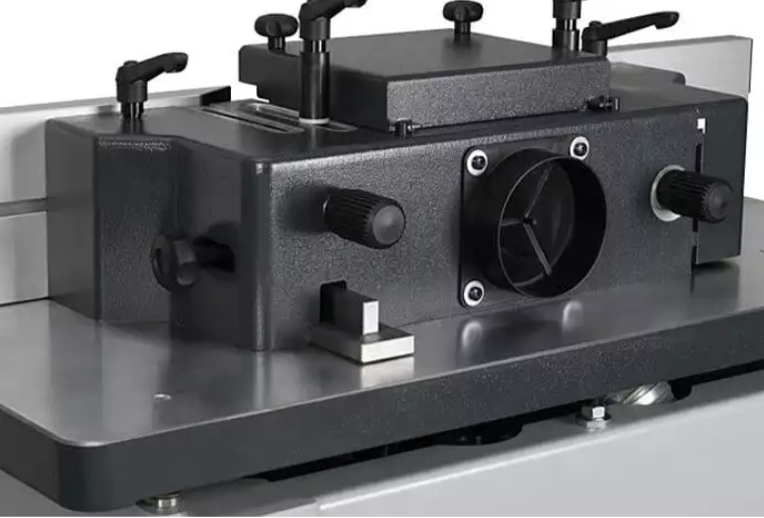

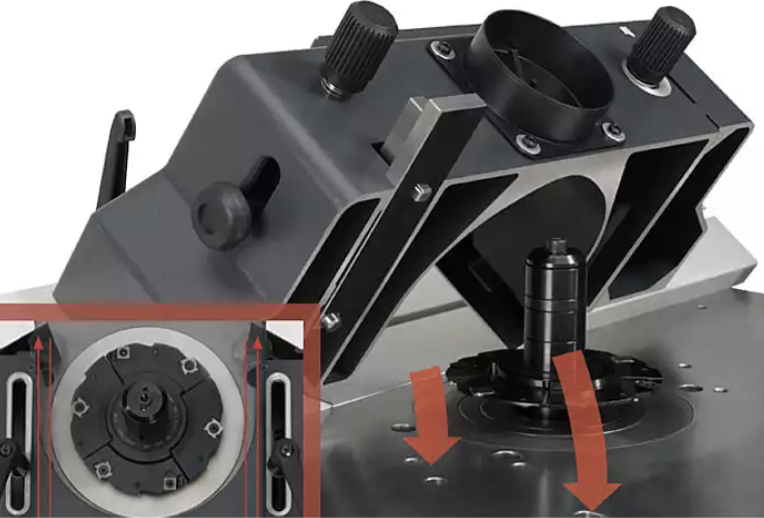

Der Anschlag nimmt Fräswerkzeuge bis max. Ø 230 mm auf und hat eine Feineinstellung der abnehmenden Anschlagschiene. Die Absaugung der Späne erfolgt über den integrierten Absauganschluss. Die Frästischöffnung beträgt 230 mm. Das ist Ihr Vorteil bei Abplattfräsarbeiten: Das Fräswerkzeug kann unter die Frästischfläche versenkt werden.

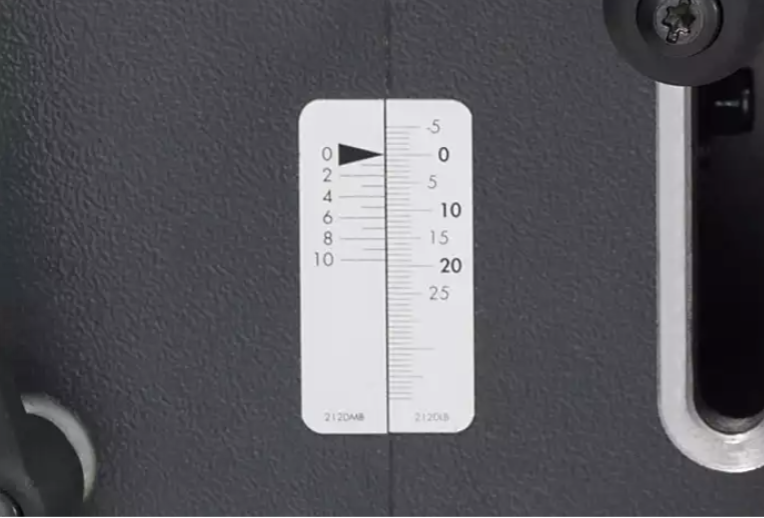

Harteloxierte Alu-Fräsanschlagschienen sind Standard. Die abnehmbare Anschlagschiene lässt sich nach Skala von –10 bis +35 mm exakt feineinstellen.

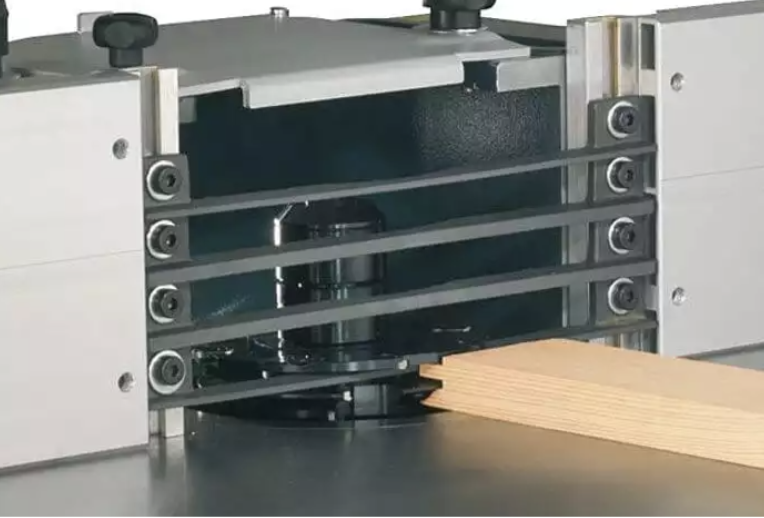

Sicherheitslineale für durchgehende Werkstückführung am Fräsanschlag (Wunschausstattung).
Das MULTI-Einstellsystem ermöglicht neben der Parallelführung des Fräsanschlages vor allem die Schnelleinstellung auf den Werkzeugdurchmesser.
- Automatische Wiederholeinstellung nach Anschlagabnahme
- Parallelführung des Fräsanschlages
- Schnell- und Feineinstellung
- Einstellskala für Spanabnahme
Die Hochgeschwindigkeitsfrässpindel nimmt alle Schaftfräser mit Schaft-Ø 6–16 mm auf. Drehzahl 16.000 U/min, mit voller Motorkraft bis zu 13,5 PS.

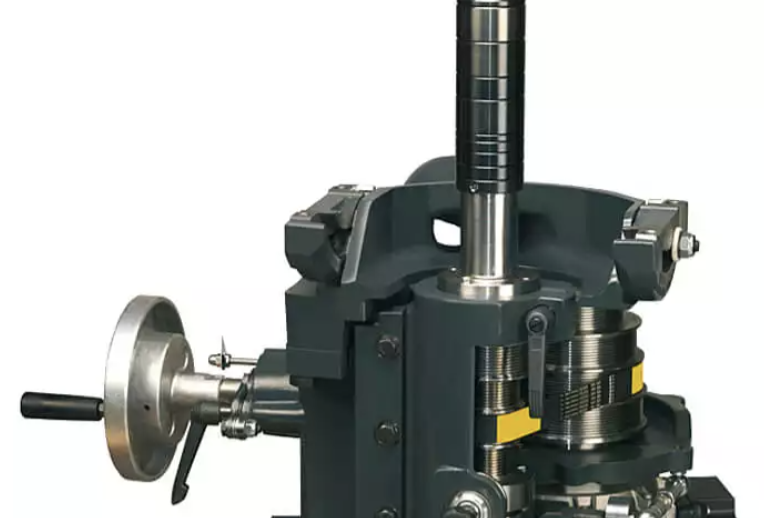

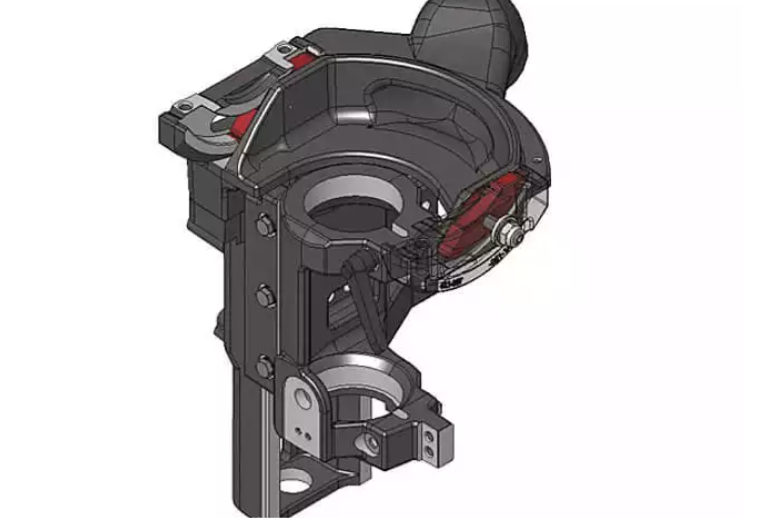

Die patentierte Schwenksegmentführung „Easy-Glide“ erfüllt höchste Anforderungen aus Gewerbe und Industrie.

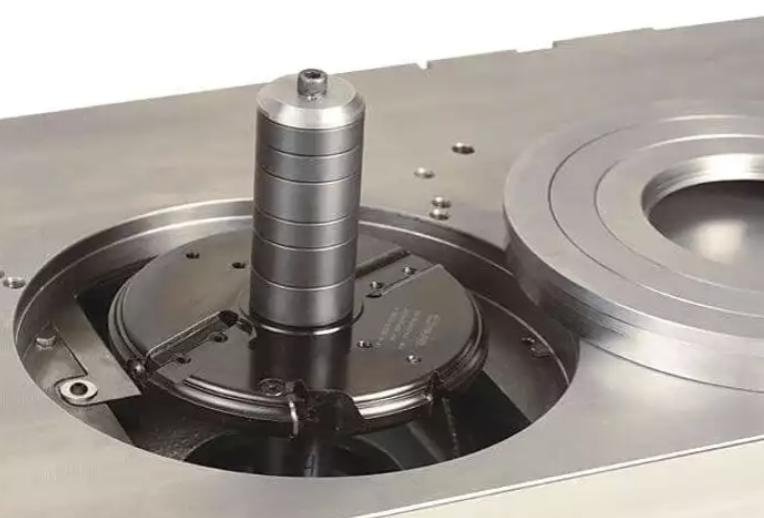

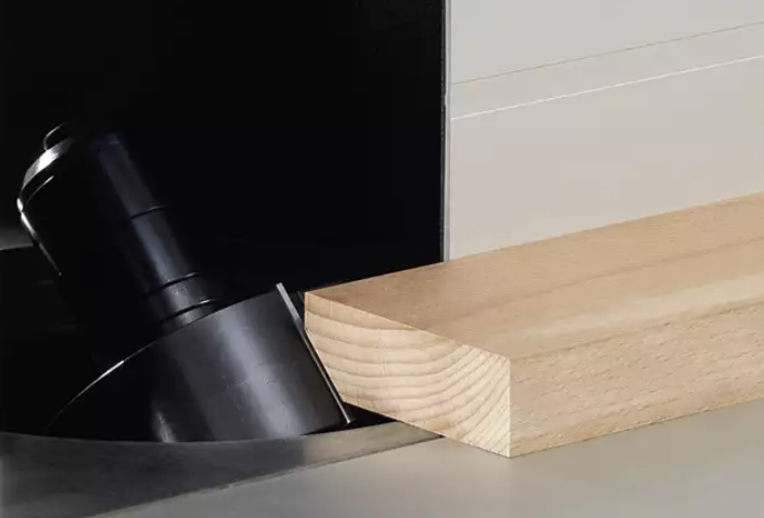

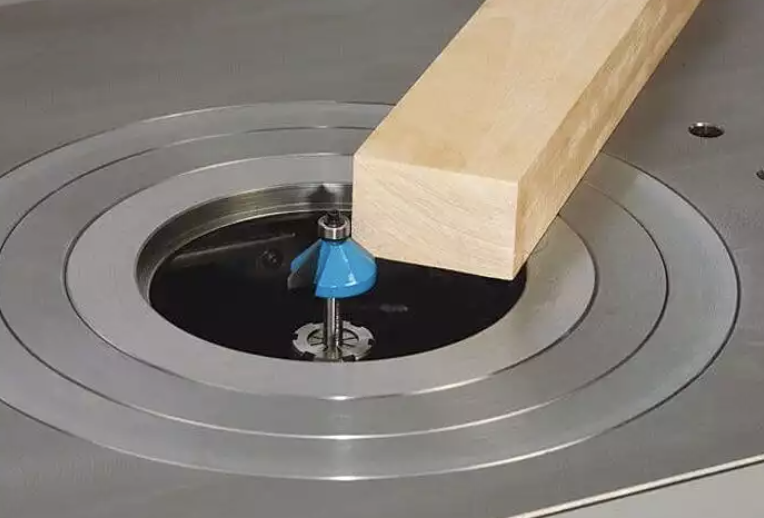

Die große Frästischöffnung ermöglicht Ihnen hohe Arbeitssicherheit: Groß dimensionierte Abplattfräswerkzeuge, Zapf- und Schlitzwerkzeuge können „Unter-Tisch“ eingesetzt werden.

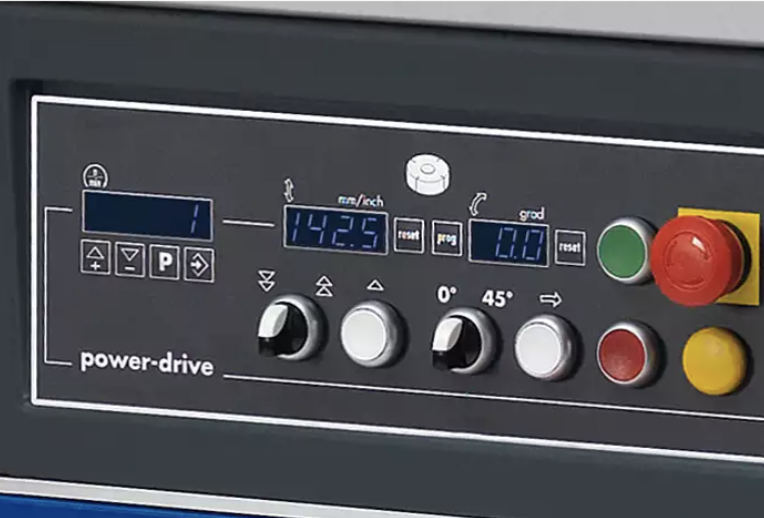

Mit dem „Power-Drive“-Paket für höchsten Bedienkomfort werden Höhe und Winkel der Frässpindel schnell und präzise elektronisch gesteuert. Am Drehknopf regeln Sie die Schnelleinstellung, die Feineinstellung erfolgt zehntelmillimetergenau per Tastknopf. Blaue LED-Ziffern informieren direkt am Bedienfeld und in Echtzeit über den aktuellen Ist-Wert.

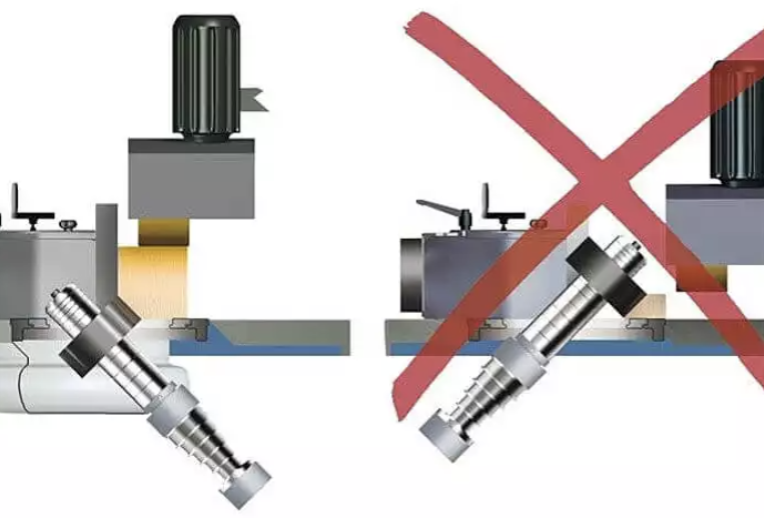

Richtige Frässpindelschwenkung bei Felder „nach hinten“ mit großem Bedienungskomfort: Sicheres Arbeiten, Jede Werkstückgröße möglich, Vorschubapparateinsatz problemlos möglich, Präzises Fräsbild, Beste Späneabfuhr. Gefährliche Frässpindelschwenkung „nach vorne“ mit schweren Bediennachteilen: Erhöhte Unfallgefahr, Begrenzte Werkstückhöhe, Vorschubapparateinsatz nicht möglich, Schlechtes Fräsbild, Späneabfuhr schlecht oder gar nicht möglich.

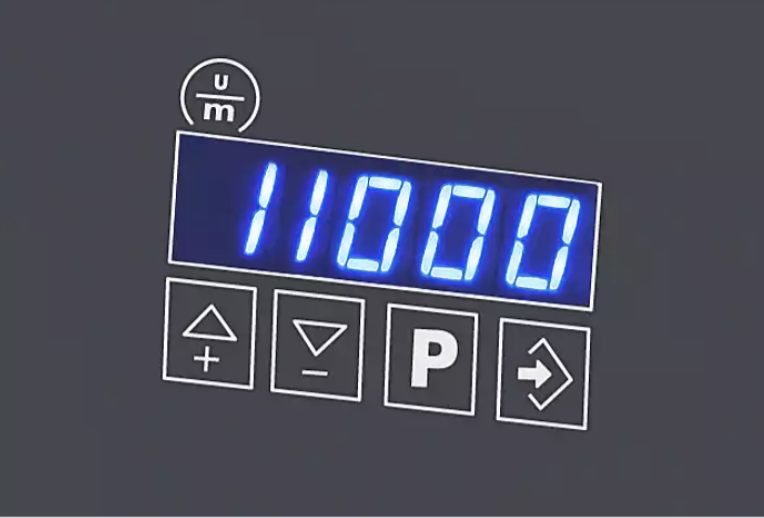

Stufenlose Drehzahlregelung bis 11.000 U/min – perfekte Ergebnisse in jedem Material

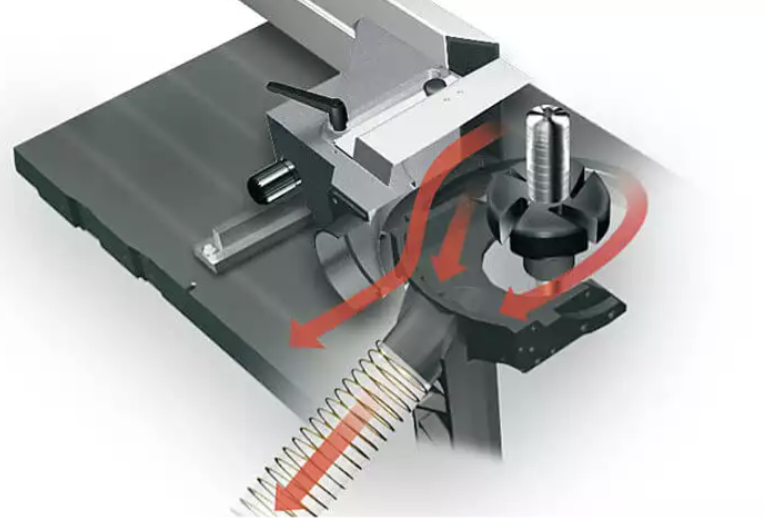

Die duale Fräsabsaugung aus dem Fräsanschlag und dem Spänefangbehälter unter dem Frästisch sorgt für eine saubere Maschine und gute Arbeitsergebnisse.
