Abricht-Dickenhobelmaschine dual 51
Standard Ausstattung
- Stern-Dreieck-Start
- Tischlänge zuführender Abrichttisch: 1100 mm
- Elektrische Tischaufschwenkung der Abrichttische
- Profi-Abrichtanschlag mit Parallelogrammverstellung, Lineal 1300 x 170 mm
- Abrichtschutz EURO Standard
- 4-Messer-Format-4-Systemhobelwelle
- Elektrische Höhenverstellung für Dickentisch
- Elektronische Digitalanzeige
- Vario-Vorschubgetriebe 4–16 m/min
Optionale Ausstattung
- Schaltkontakt zur Ansteuerung einer Absaugung
- Betriebsstundenzähler
- Aigner Kombi-Abrichtanschlag, Lineal 1300 mm
- Abrichtschutz EURO Komfort
- SUVA-Abrichtschutz
- 4-Messer-Streifenmesser-Hobelwelle
- 4-Messer-TERSA-Systemhobelwelle
- Silent-POWER Spiralmesser-Hobelwelle
- Positioniersteuerung für Dickentischhöhe „Digi-Drive“
- 2 einstellbare Untertischwalzen
- Gefederter Gliederdruckbalken einzugsseitig
- Segmentierte Einzugswalze Stahl, spiralverzahnt
- Gummierte Transport-Einzugswalze
- Gummierte Transport-Auszugswalze
- Koppelsystem für Tischverlängerung
- Tischverlängerung mit Werkstückrolle
- Einzugsseitige Werkstückrolle für Dickentisch
- Sockel für Vorschubmontage
Technische Daten
- Abrichttischlänge
- 2.250 mm
- Abrichtanschlaglänge
- 1.300 x 170 mm
- Absauganschluss
- 140 mm
- Gewicht [kg]
- 900 kg
- Hobelbreite
- 510 mm (Abricht)/ 504 mm (Dicken)
- Hobelwelle
- 4-Messer-Format-4-Systemhobelwelle
- Anz. Hobelmesser
- 4
- Dickenhöhe
- 3 mm - 254 mm
- Dickenhöhenverstellung
- elektrisch
- Vorschubgetriebe
- Vario-Vorschubgetriebe 4–16 m/min
- Zubehör/Sonstiges
- Abrichtschutz EURO Standard
- Motorleistung
- 5,5 PS (4,0 kW)
- Motorspannung
- 400 V (50Hz)
- Spanabnahme
- 8 mm
Downloads
Produktsicherheit
Merkmale & Infos
Die NEUE Format4 dual 51 – vollendete Präzision auf Knopfdruck
Sie suchen nach einer Abricht-Dicke, die Ihre professionellen Anforderungen hinsichtlich Präzision, Zuverlässigkeit und Bedienkomfort erfüllt? Die Format4 dual 51 setzt in allen Bereichen neue Maßstäbe. Massiv verrippte Abrichttische und eine 4-Säulen Dickentischführung sorgen für höchste Stabilität.
Das formschlüssige Abrichttisch-Verstellsystem, 120 mm Messerflugkreis und die patentierte Format4 Systemhobelwelle garantieren perfekte Hobelergebnisse. Ein intuitives Bedienkonzept reduziert Umrüstarbeiten auf ein Minimum, steigert die Produktivität und macht die dual 51 zu einer profitablen Investition für Handwerk, Gewerbe und Industrie.
- Intuitives, synchrones Aufklappen der dualen Abrichttische
- Der Format4 Fügeanschlag: Ein Meisterwerk an Stabilität, Präzision und Raumersparnis
- Höchste Arbeitssicherheit, einfachste Bedienung: Der neue Format4 Abrichtschutz
- Die Format4 System-Hobelwelle, seit Jahrzehnten ein Garant für perfekte Hobelergebnisse
- Halbierung der Lärmbelastung mit der innovativen Silent-Power® Spiralmesser-Hobelwelle
Highlights
- Intuitives, synchrones Aufklappen der dualen Abrichttische
- Der Format4 Fügeanschlag: Ein Meisterwerk an Stabilität, Präzision und Raumersparnis
- Höchste Arbeitssicherheit, einfachste Bedienung: Der neue Format4 Abrichtschutz
- Die Format4 System-Hobelwelle, seit Jahrzehnten ein Garant für perfekte Hobelergebnisse
- Halbierung der Lärmbelastung mit der innovativen Silent-POWER® Spiralmesser-Hobelwelle
Details & Zubehör

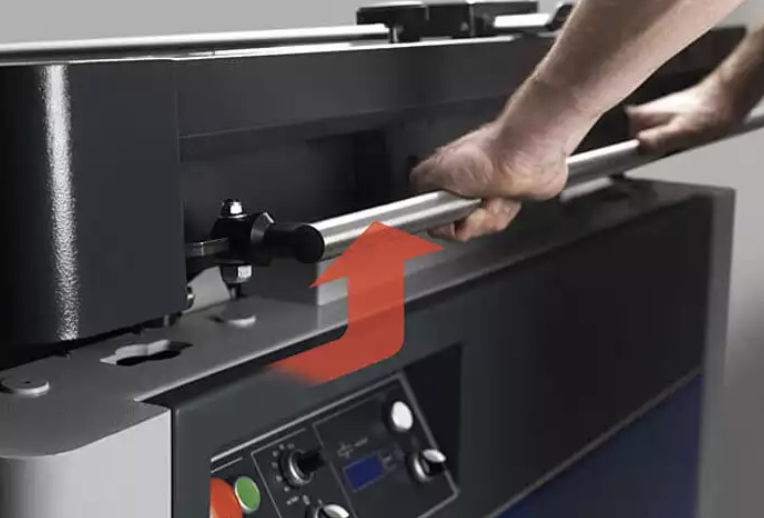

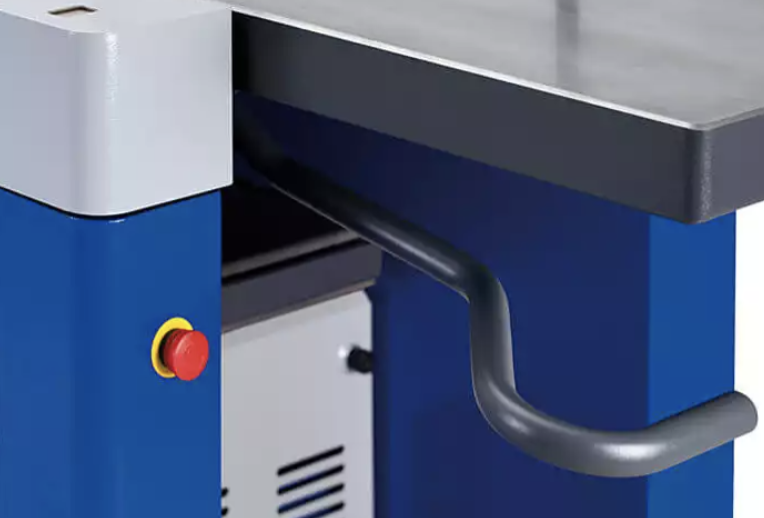

Das bewährte Format-4 Bedienkonzept reduziert den Umrüstaufwand von Abricht- zu Dickenhobelarbeiten auf ein Minimum. Das intuitive Tischklemmsystem ermöglicht Ihnen das synchrone Entriegeln und Aufklappen der Abrichttische mit nur einer Handbewegung, Zugfedern sorgen dabei für zusätzliche Entlastung.

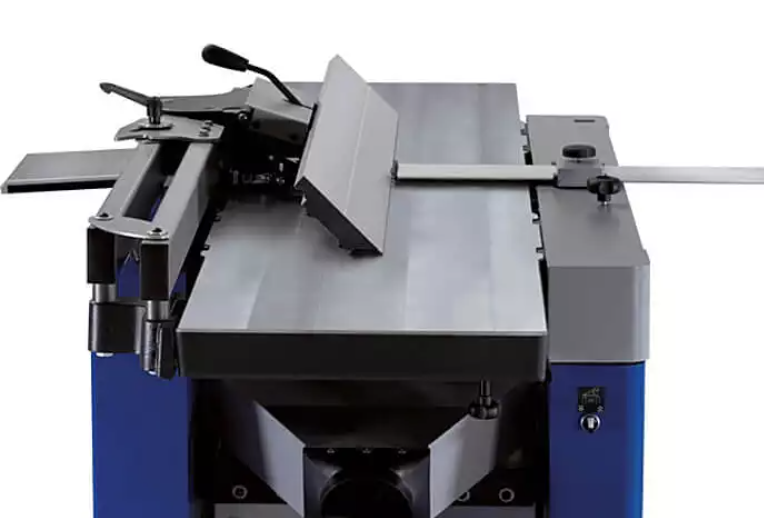

Ein Meisterwerk an Stabilität, Präzision und Raumersparnis – das innovative Parallelogrammsystem des Format-4 Fügeanschlages ermöglicht Ihnen die Positionierung der Hobelmaschine direkt an Ihrer Werkstattwand, ohne dabei die Hobelbreite einzuschränken. Der Fügeanschlag ist von 90°–45° stufenlos schwenkbar, das Fügeanschlaglineal bleibt dabei immer auf Tischniveau.

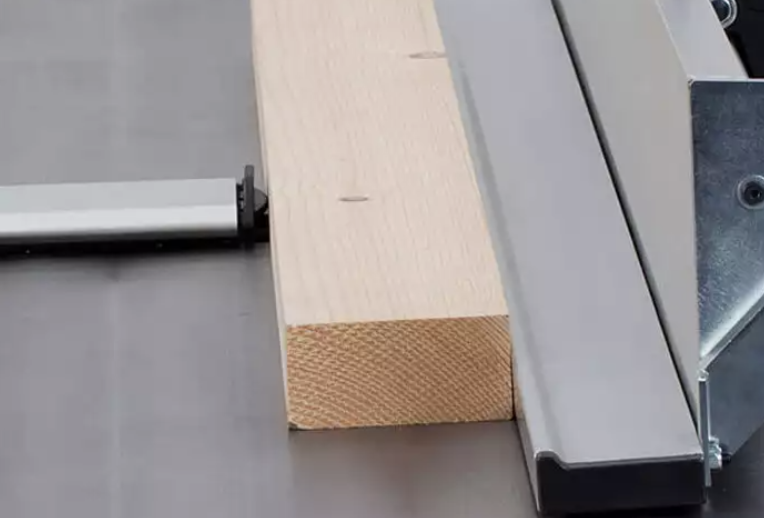

Bei der Bearbeitung dünner und schmaler Werkstücke garantiert der neue, zuklappbare Hilfsanschlag am Fügelineal ein sicheres und komfortables Abrichthobeln.

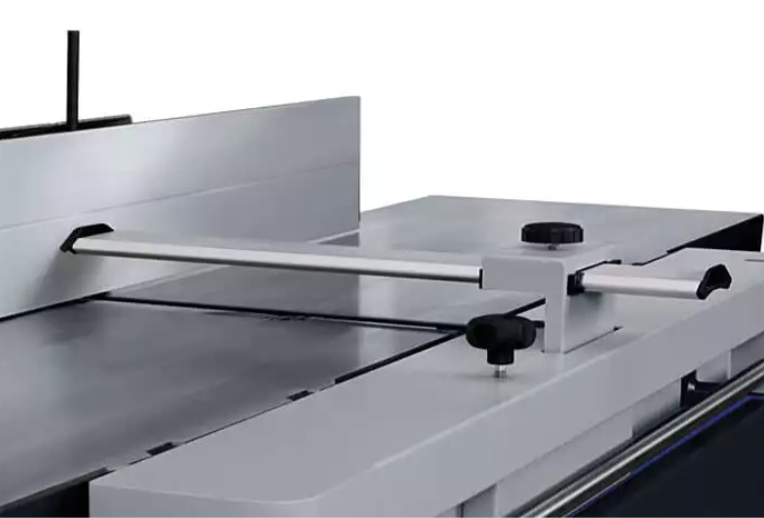

Höchstmögliche Arbeitssicherheit und beispielloser Bedienkomfort: Der platzsparend in den Maschinenständer integrierte Abrichtschutz stabilisiert das Werkstück bei Abricht- und Fügearbeiten.

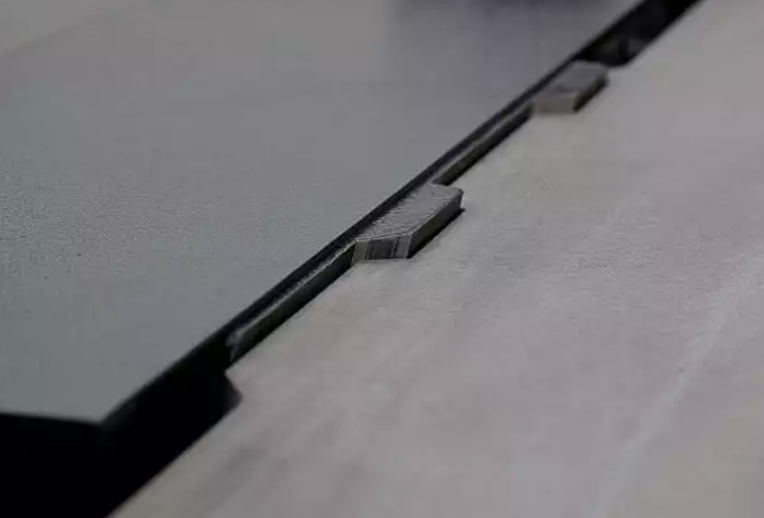

Das patentierte, formschlüssige Format-4 Abrichttisch-Verstellsystem sichert mittels Prismenführungen exakte Verstellpräzision für viele Jahre.

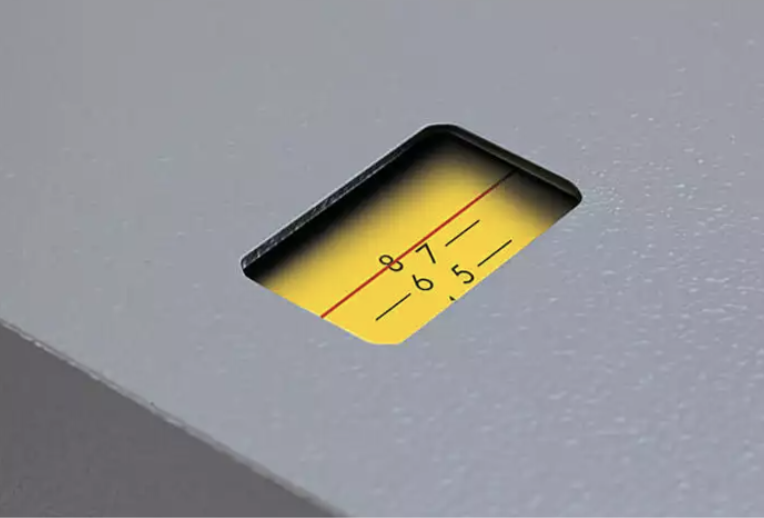

Die Spanabnahme lässt sich stufenlos bis 8 mm einstellen. An der integrierten Lupe können Sie die Einstellwerte präzise ablesen und erzielen so exakte Ergebnisse.
Mit dem neuen, ergonomisch geformten Spanabnahmehebel können Sie schnell und einfach die exakte Spanabnahme einstellen.

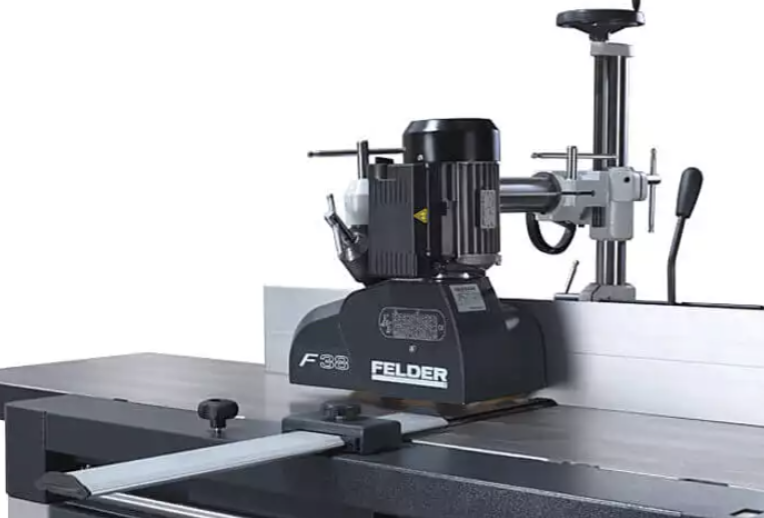

Ein Vorschubapparat erhöht die Sicherheit und steigert den Komfort bei Abrichtarbeiten, ohne dabei die Hobelbreite zu reduzieren. Durch den konstant gleichbleibenden Druck erzielen Sie ein absolut ebenmäßiges Hobelbild.

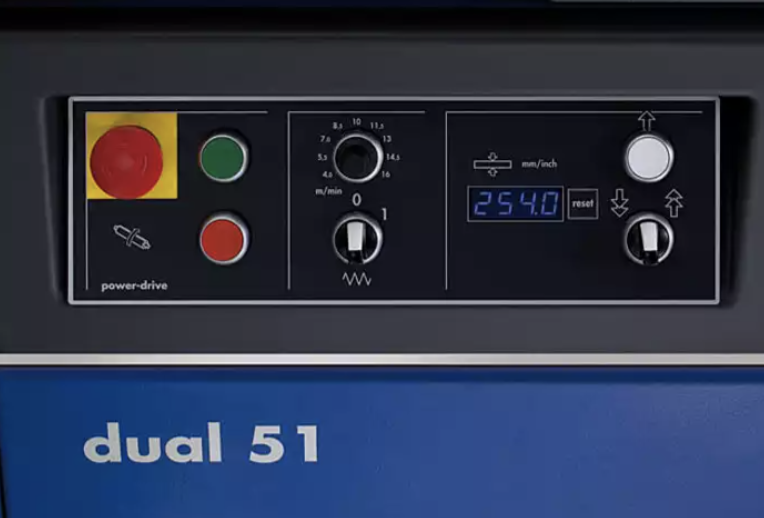

Die vollelektrische „Power-Drive“ Dickentisch-Steuerung bietet exakteste Einstell- und Wiederholgenauigkeit. Mit einem Drehknopf regeln Sie die Schnelleinstellung der Dickentisch-Höhe, die Feinjustierung erfolgt mittels Tastknopf. Am integrierten LED-Display lesen Sie einfach den aktuellen Ist-Wert ab.

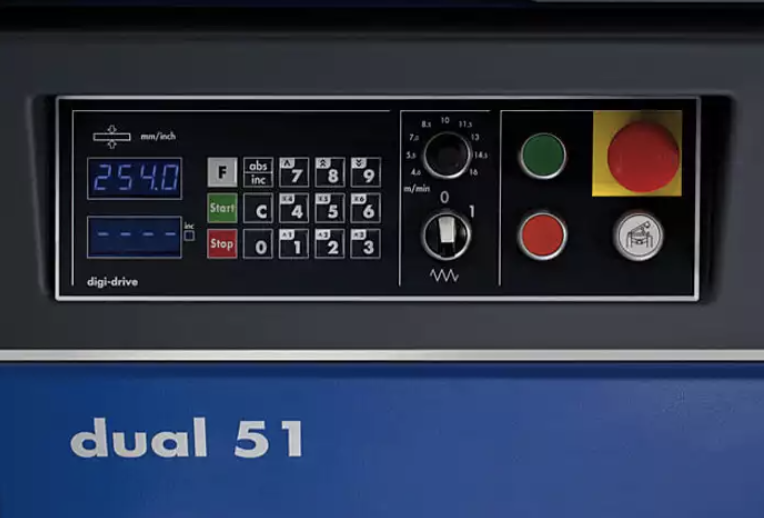

Die programmierbare „Digi-Drive“ Dickentisch-Steuerung ermöglicht die Eingabe der Dickentisch-Höhe über ein Ziffernfeld, der Dickentisch positioniert sich vollautomatisch und exakt. Zwei integrierte LED-Displays zeigen die aktuellen Soll- und Ist-Werte an. Zur Produktivitätsoptimierung können Sie Kettenmaße und individuelle Dickentisch-Positionen speichern.

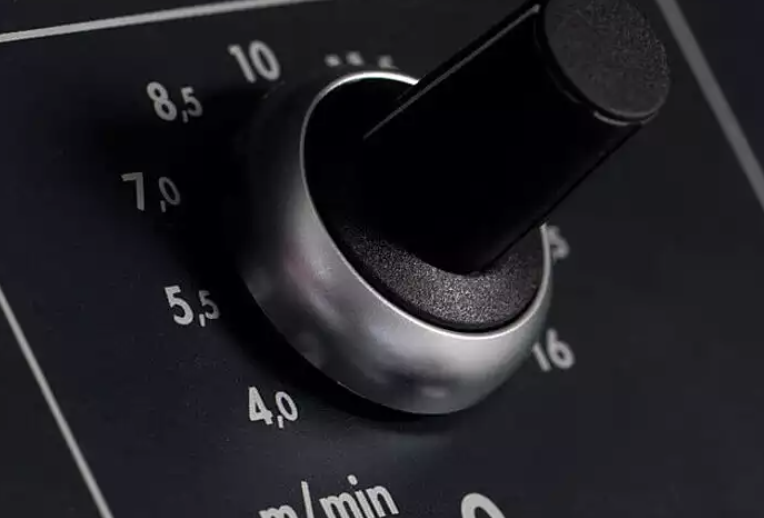

Mit der von 4–16 m/min stufenlos regelbaren Vorschubgeschwindigkeit erzielen Sie unabhängig von Holzart und Maserung immer perfekte Dickenhobelergebnisse.
Mit der großzügig dimensionierten Dickenhöhe bis 254 mm lassen sich selbst großformatige Massivholz-Konstruktionen einfach und mühelos bearbeiten.

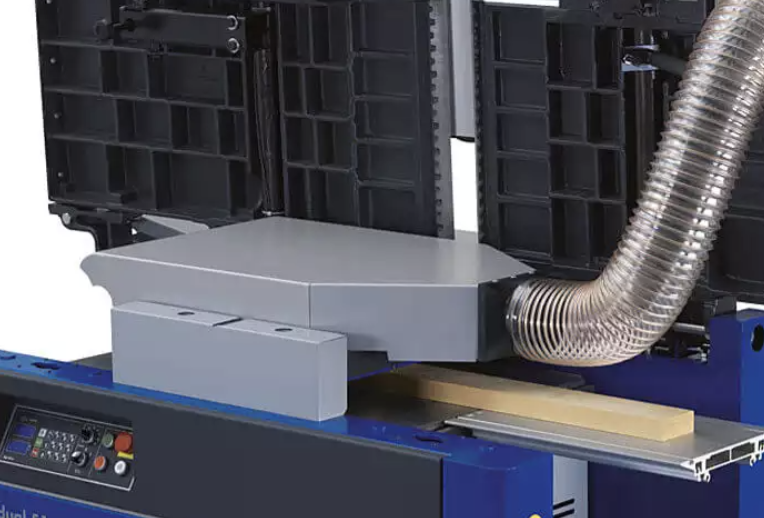

Die ablufttechnisch optimierte Späneabsaughaube sorgt mit großzügig gehaltenen Spanräumen für einen idealen Späneabtransport und saubere Arbeitstische.

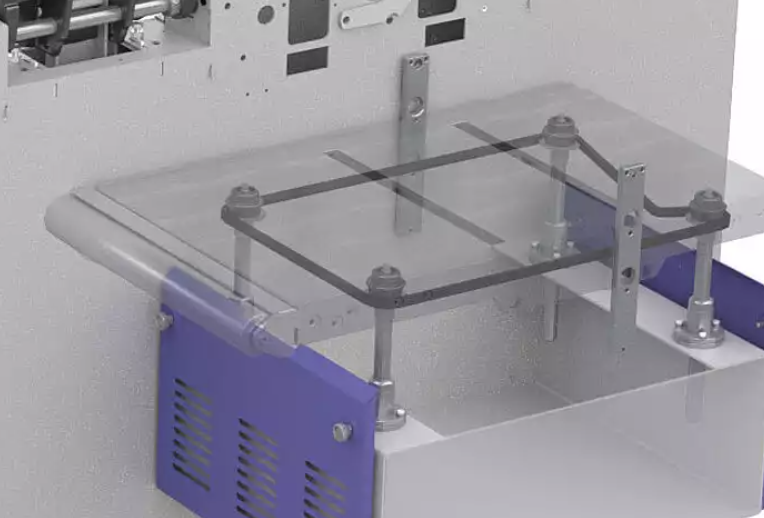

Vier Trapez-Gewindespindeln garantieren exakte Verstellpräzision und sichern höchste Dickentischbelastung. Seitliche, im Maschinenständer integrierte Längsführungen fangen den abnahmeseitig auftretenden Vorschubdruck auf und führen den Dickentisch auf den zehntel Millimeter genau.

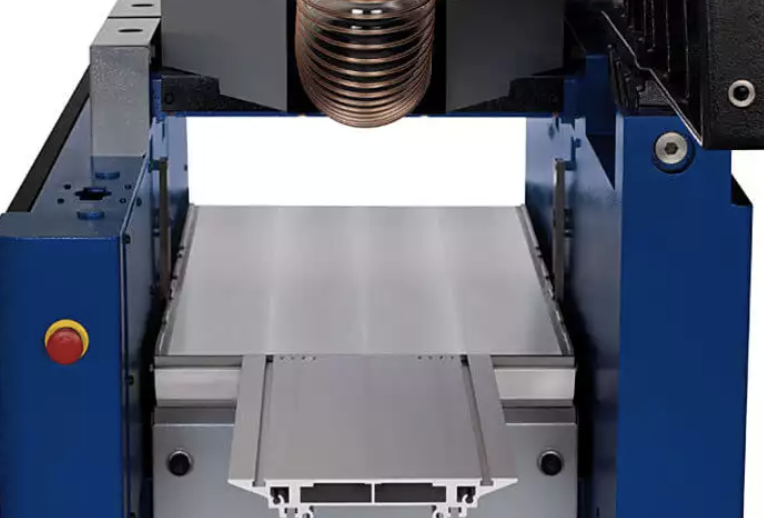

Mit den bewährten Format-4 Tischverlängerungssystemen können Sie Ihren Dickentisch schnell und werkzeuglos um bis zu 1000 mm verlängern.

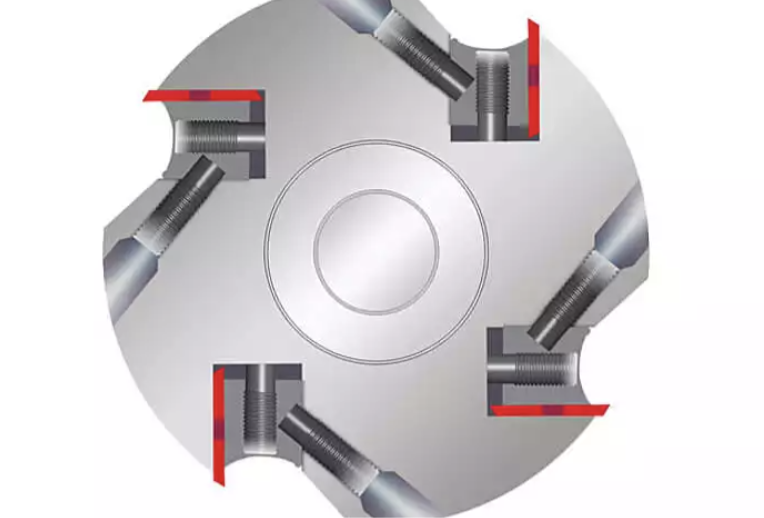

120 mm Messerflugkreis und das einzigartige Format-4 Hobelmessersystem mit den beidseitig verwendbaren Hobelmessern – seit Jahrzehnten ein Garant für exzellente Hobelergebnisse. Die maximierte Schneidenstandzeit und geringe Schneidenkosten sorgen für eine erhebliche Kostenersparnis.
Einfachste Hobelmesser-Einstellung in kürzester Zeit − zehntelmillimetergenau, bei Felder Standard! Verharzungsfreie Klemmschrauben und die selbsteinstellenden Messer ermöglichen Ihnen den Messerwechsel in weniger als zwei Minuten. Aufwändige Einstellarbeiten und die Anschaffung teurer Einstelllehren gehören damit der Vergangenheit an. Die Vorteile auf einen Blick ... - Selbsteinstellende Messer für hohe Präzision beim Messerwechsel - Keine Verharzung der Klemmschrauben - Extreme Laufruhe durch Formschluss - Maximale Schneidenstandzeit - Kostenersparnis durch geringen Schneidenpreis
Ein empfehlenswertes Ausstattungsdetail für Arbeiten mit geringer Spanabnahme, sehr dünnen oder unterschiedlich dicken Werkstücken.

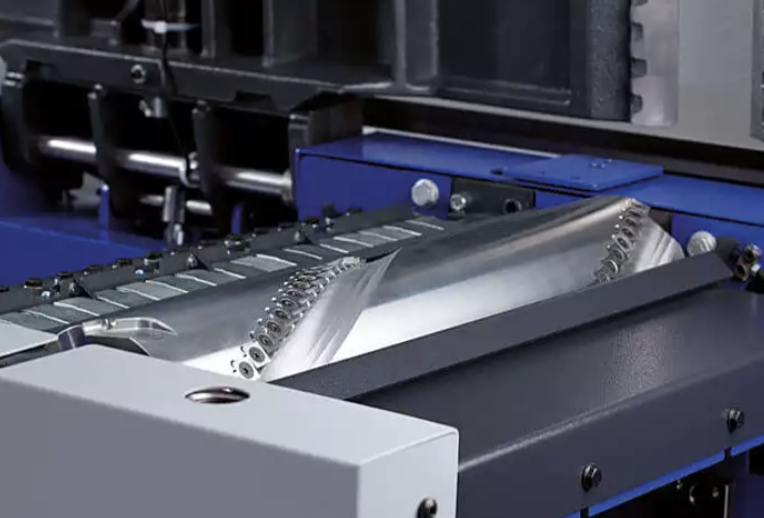

Die Silent-POWER® Spiralmesser-Hobelwelle reduziert die Lärmbelastung bei Hobelarbeiten um mehr als die Hälfte. Speziell entwickelte Hartmetall-Schneiden sorgen mit einem durchgehenden, ziehenden Schnitt für ausrissfreie Hobelbilder in jeder Holzart. Die deutlich kürzeren Späne werden über den optimierten Spanraum effektiver abtransportiert und landen wesentlich komprimierter im Spänesack. Diese dichtere Befüllung erspart Ihnen häufige Spänesackwechsel. Maximale Zuverlässigkeit und höchste Hobelqualität - die innovative Format-4 Neuentwicklung bietet eine bis zu 20-fach höhere Schneidenstandzeit gegenüber konventionellen HSS-Schneiden. Beschädigte Messer können einzeln und mit wenigen Handgriffen gedreht oder ausgetauscht werden.

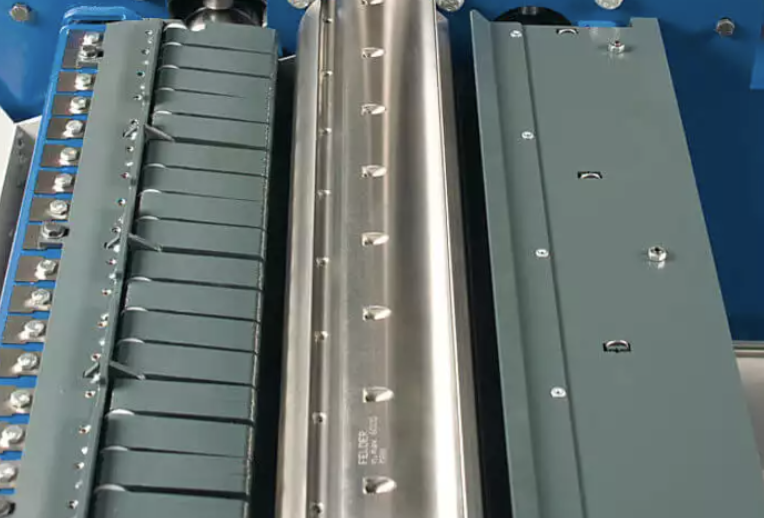

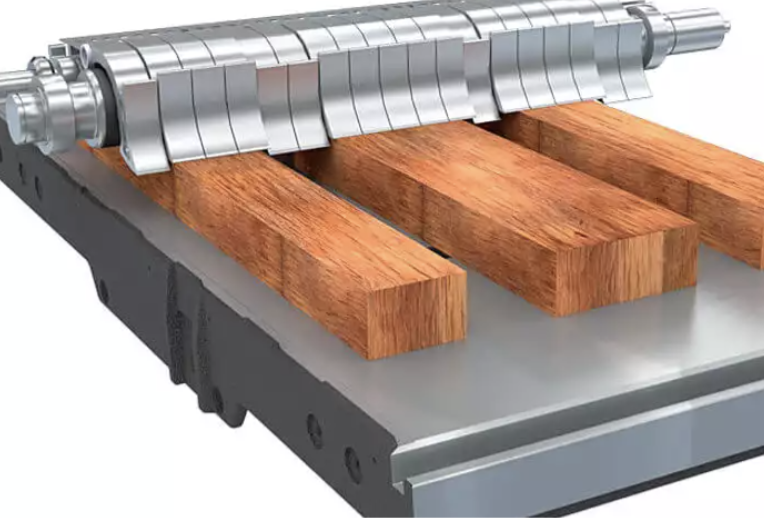

Der massive Hobelwellen-Lagerblock aus Grauguss ist für höchste Belastungen konstruiert. Die strukturierte Stahl-Einzugswalze und die mikrostrukturierte Stahl-Auszugswalze sichern den perfekten Werkstücktransport. Beide Stahlwalzen sind großdimensioniert und verschleißfrei. Auf Wunsch statten wir Ihre dual 51 mit einer gummierten Einzugswalze aus. Dies ermöglicht den Ausgleich größerer Dickenunterschiede und erlaubt Ihnen das gleichzeitige Dickenhobeln unterschiedlich dicker Werkstücke. Die Kombination von Hobelwelle, Transportwalzen und Holzart ist entscheidend für perfekte Hobelergebnisse. Die neue Format-4 dual 51 können Sie individuell ausrüsten und gezielt auf Ihre Ansprüche abstimmen.
