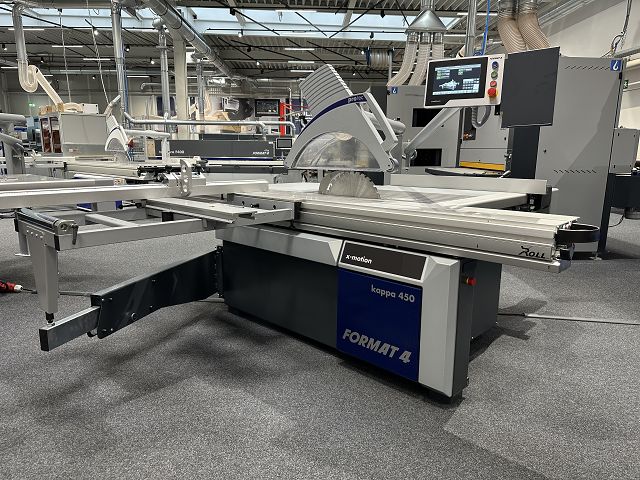

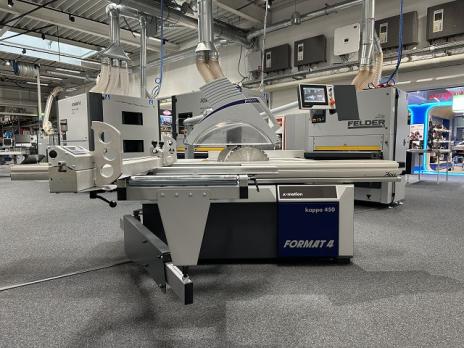

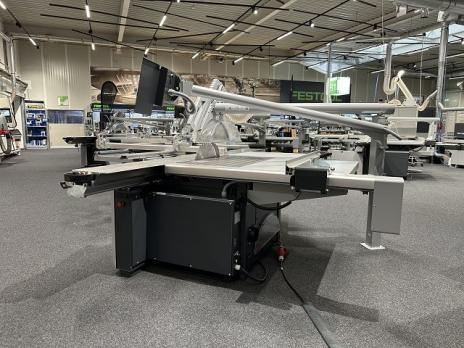

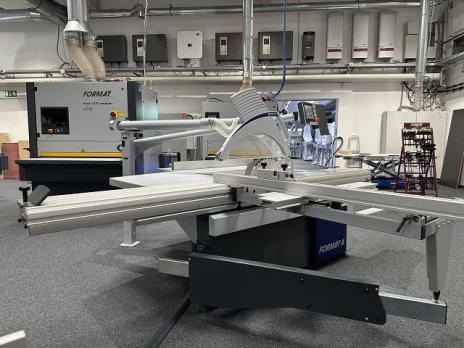

Formatkreissäge kappa 450 x-motion | Ausstellungsstück
Standard Ausstattung
- Stern-Dreieck-Start
- Betriebsstundenzähler
- Kreissägeanschlag feineinstellbar
- Kreissägeeinheit mit Kreissägeaggregat 90°– 45°
- Elektrische Winkel- und Höhenverstellung mit Digitalanzeige ("Power-Drive" K2)
- Formatschiebetisch „X-Roll“, Schnittlänge 2500 mm
- Besäumschuh
- x-motion Steuerung 10"-Farbbildschirm mit Touch-Funktion in Bedienpaneel auf Augenhöhe. USB-Schnittstelle und Vorbereitung für Netzwerkanbindung. Das Paneel ist auf den Arbeitsbereich des Anwenders optimal einstellbar, und aus dem Arbeitsbereich wegschwenkbar
Sonderausstattung
- 008 10 PS (7,3 kW) Motor, 400 V
- 010 Stern-Dreieck-Start

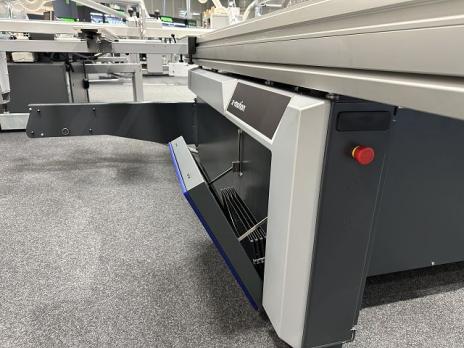

- 071 Werkzeugfach für 4 Sägeblätter
- 075 Vorritzer Automatic, 1,1 kW
- 079 Zustandsleuchte Vorritzer
- 780 Quick-Lock-Schnellwechselsystem am Kreissägeblatt
- 135 Formatschiebetisch 3200 mm

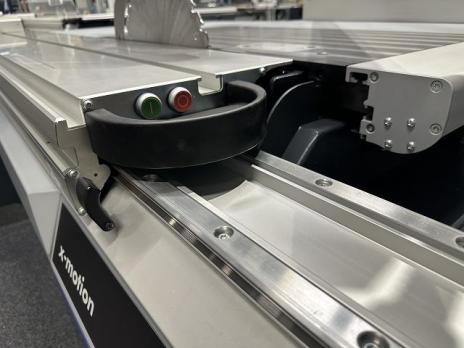

- 139 Aufpreis elektrische Schaltstelle am Schiebetisch
- 892 Positionsgesteuerter Parallelanschlag, Schnittbreite 1250 mm

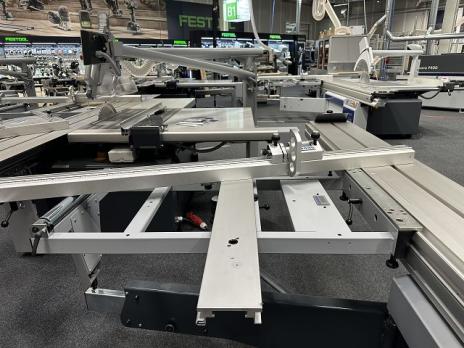

- 161 Ausleger mit verfahrbarer Auflageschiene
- 168 Ablänganschlag 3200 mm mit 2 digitalen Anschlagbacken
- 220 Stücklistenhalter mit Klemmbrett A4
- Formatschiebetisch
- 2.500 mm
- schwenkbar
- ja
- Auslegertisch Größe
- 1.500 mm
- Ablänganschlag
- 3.200 mm
- Schutz
- Oberschutz, Haube für 90° und Haube für Winkelschnitte höhenverstellbar und aus dem Arbeitsbereich wegschwenkbar
- Absauganschluss
- 120/80 mm
- Drehzahl
- 3.500/4.500/5.500 U/min
- Gewicht [kg]
- 930 kg
- Höhe
- 890 mm
- Höhenverstellung
- elektrisch
- Motorleistung
- 10 PS (7,3 kW)
- Motorspannung
- 3 x 400 V (50Hz)
- Sägeblattdurchmesser
- 250–450 mm
- Schnittbreite
- 800 mm
- Schnitthöhe
- 155 mm
- Schnittlänge
- 2.500 mm
- Winkelverstellung
- elektrisch
- Schnittlänge: 2.050–3.700 mm
- X-Roll Formatschiebetisch, 10 Jahre Garantie
- Schnittbreite: 800–1.500 mm
- Schnitthöhe: 155 mm
- Steuerung: „x-motion“
- Vorritzsägeblatthöhe und seitliche Position zum Sägeblatt bequem vom Bedienfeld aus positionieren. - Die Daten des Vorritzers können in der Werkzeugdatenbank zum passenden Sägeblatt abgespeichert werden. Beim nächsten Aufrufen des Sägeblattes positioniert sich der Vorritzer dann automatisch zum Sägeblatt.
Schwere Unfälle an Formatkreissägen waren gestern – PCS ist derzeit die schnellste, kontaktlos auslösende Sicherheitseinrichtung weltweit.
PCS erkennt Unfallgefahren unmittelbar vor Kontakt mit dem Sägeblatt.
PCS entschärft die Gefahrensituation in Millisekunden.
PCS ist 100% beschädigungsfrei für Maschine und Sägeblatt.
PCS lässt ein sicheres Arbeiten nahe am Sägeblatt zu.
PCS unterstützt auch verdeckte Schnitte.
PCS ist auf Knopfdruck sofort wieder einsatzbereit.
PCS macht keine zusätzlichen Wartungs- und Reinigungsintervalle erforderlich.
PCS funktioniert ohne zusätzliche, externe Energiequellen und ohne externe Sensorik oder Videosysteme.
PCS ist unempfindlich gegen Staub und Schmutz.
*PCS® ersetzt keine der gesetzlichen Schutzeinrichtungen. Die Maschine muss mit Spaltkeil und vorschriftsmäßig eingestellter Schutzhaube betrieben werden.

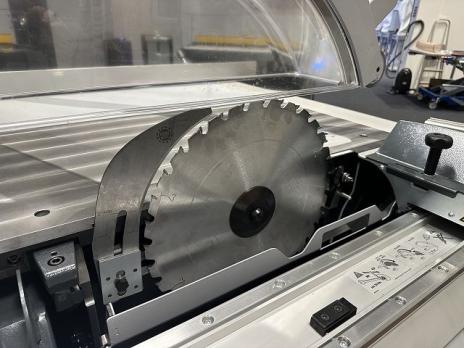

Das Aggregat aus Grauguss bietet neben maximaler Leistung und Präzision extreme Laufruhe und Effizienz:
» Schnitthöhe 155 mm bei Kreissägeblattdurchmesser 450 mm
» Kreissägeblatt-Schwenkung 0°-45°
» Schwenksegmentführung „Easy-Glide“ für Kreissägeaggregat
» Großdimensionierte, doppelt gelagerte Kreissägewelle
» 3-Achs-Vorritzaggregat „Control“
» Vorritzaggregat Parkposition
» Sensationell: Sägeblattwechsel ohne Werkzeug
» Sprüheinrichtung für die Bearbeitung von NE-Metallen und Kunststoffen
» Absolut schwingungsfreies Arbeiten
» Beste Kraftübertragung durch modernste Poly-V-Riemenantriebstechnologie
» Standard: Drehzahlen 3500/4500/5500 U/min, bei 10 kW Motorisierung 3500 und 4500 U/min
» Auf Wunsch: stufenlose Drehzahl 2000–6000 U/min
• Tischskala Standard
• Feineinstellung Standard
• Option elektronische Digitalanzeige für Standard-Parallelanschlag
Leichtgängig, fast schwebend wird der Parallelanschlag über die Rundstangenführung am Kreissägetisch geführt. Die Einhand-Schnellklemmung und die Feineinstellung gewährleisten das schnelle und exakte Einstellen des Parallelanschlages auf das von Ihnen gewünschte Maß! Das Alu-Anschlaglineal kann zum besseren Zuführen von Werkstücken verschoben oder bei der Bearbeitung von schmalen Werkstücken mit geschwenktem Sägeblatt in die liegende Position gebracht werden.
Darauf kommt's an:

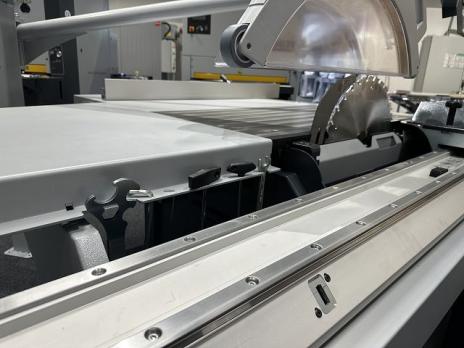

» Langlebige Führungen mit dem Felder-Linearführungssystem. Durch Rollenführung keine Punktbelastung!
» Saubere, staubfreie Führungen durch spezielle Führungsabstreifer.
» Leichter Lauf des Formatschiebetisches durch gehärtete und geschliffene Führungsflächen.
» 10 Jahre Garantie
» Bequemes Klemmen von Werkstücken bei maximaler Flexibilität. Einsetzbar auf allen Formatkreissägen und Fräsmaschinen mit Schiebetisch.
» Einfaches Nachrüsten dank magnetischer Halterung
» Sicherheitszylinder für maximalen Arbeitsschutz
» Druckbalkenfunktion bei jeder Schiebetischlänge möglich
» Klemmhöhe 95 mm
» Spannkraft ca. 300 kg

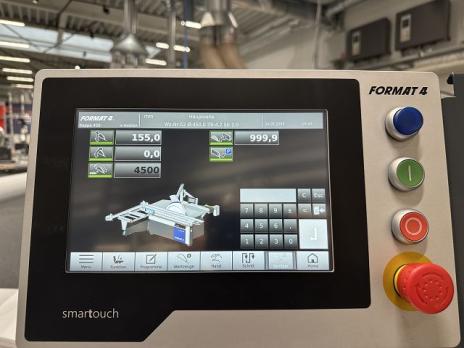

Sämtliche Achsen der Maschine können ergonomisch und intuitiv von der zentralen Bedieneinheit mit Touchscreen angesteuert werden. Die hauseigene Software mit grafischer Bedienoberfläche, eine Vielzahl von Programmen, eine USB-Schnittstelle und die vorbereitete Netzwerkanbindung erleichtern die Arbeit und garantieren Effizienz und höchste Produktivität. Die USB-Schnittstelle für den Im- und Export von Daten ist für Netzwerkanbindung und Fernwartung vorbereitet.
Funktionen und Schnittprogramme: Falzen, Nuten, Nutenreihe, Winkelschnitt, Schrägschnitt plus, falsche Gehrung, Schifterschnitt
Der Parallelanschlag kann mit einer elektronischen Digitalanzeige ausgestattet werden. Die perfekte Integration der gesamten Elektronikeinheit erlaubt Ihnen das Drehen des Displays um 90°, der Einstellwert ist so in jeder Parallelanschlagposition von der Bedienseite exakt ablesbar. Zusätzliche Funktionen wie das Einstellen von Kettenmaßen erleichtern Ihnen Ihre tägliche Arbeit. Weitere Highlights:
• Gut ablesbare Werte durch hell leuchtende, rote LED-Anzeige
• Keine Batterie notwendig dank Anbindung der Stromversorgung an die Maschine
• Automatisches Erkennen, ob sich das Lineal in der Hoch- oder Liegendposition befindet
• Maßkompensation der Zahnbreite des Kreissägeblattes
Die Positionierung des Parallelanschlags erfolgt elektromotorisch über eine im Kreissägetisch staubfrei integrierte Kugelumlaufspindel. Die 1/10 mm genaue Präzision, die hohe Verfahrgeschwindigkeit und die gleichzeitige Positionierung von Parallelanschlag, Sägeblatthöhe und Sägeblattwinkel sichern Präzision und sparen wertvolle Arbeitszeit.
• Automatische Maßkorrektur bei liegendem Anschlaglineal
• Parallelanschlag-Parkposition
• Keine Kollision mit Sägeblatt durch Abstimmung von Werkzeugdatenbank mit Positioniersteuerung
• Parallelanschlag über die gesamte Schnittbreite abschwenkbar

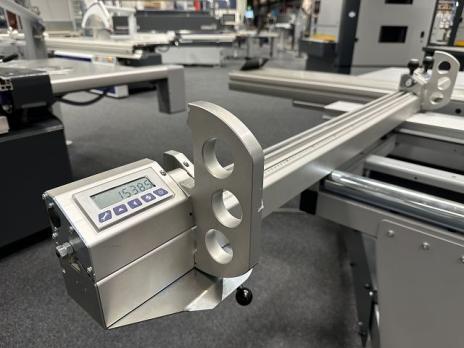

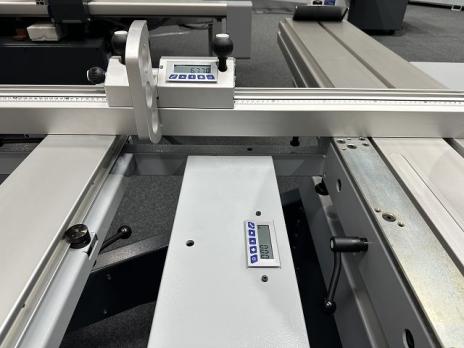

x-motion-Modelle können mit dem gesteuerten Ablänganschlag ausgestattet werden. Der sowohl stoß- als auch schubseitig einsetzbare, gesteuerte Ablänganschlag ist mit zwei Anschlagbacken ausgestattet. Die maximale Einstelllänge beträgt 3400 mm. Der Teleskopteil lässt sich mit wenigen Handgriffen abnehmen und trägt so zum Platzsparen bei. Je nach eingestelltem Gehrungswinkel, erfolgt die Längenkompensation automatisch.
» Gesteuerter Ablänganschlag mit 2 Anschlagbacken, max. Einstelllänge 3400 mm
» Winkel-Längenkompensation automatisch
