Formatkreissäge kappa 450 x-motion
Standard Ausstattung
- Stern-Dreieck-Start
- Betriebsstundenzähler
- Kreissägeanschlag feineinstellbar
- Kreissägeeinheit mit Kreissägeaggregat 90°– 45°
- Elektrische Winkel- und Höhenverstellung mit Digitalanzeige ("Power-Drive" K2)
- Formatschiebetisch „X-Roll“, Schnittlänge 2500 mm
- Besäumschuh
- x-motion Steuerung 10"-Farbbildschirm mit Touch-Funktion in Bedienpaneel auf Augenhöhe. USB-Schnittstelle und Vorbereitung für Netzwerkanbindung. Das Paneel ist auf den Arbeitsbereich des Anwenders optimal einstellbar, und aus dem Arbeitsbereich wegschwenkbar
Optionale Ausstattung
- 3x 230 V Motorspannung
- Motor 7,35 kW (10 PS) S6/40%, 3 Drehzahlen 3500/4500/5500 U/min.
- Motor 10 kW (13,5 PS) S6/40%, 2 Drehzahlen 3500/4500 U/min. (!002)
- Schaltkontakt zur Ansteuerung einer Absaugung
- Motor 7,35 kW (10 PS) S6/40%, mit stufenloser Drehzahl 2000–6000 U/min
- Werkzeugfach für 4 Sägeblätter mit max. Durchmesser von 400 mm

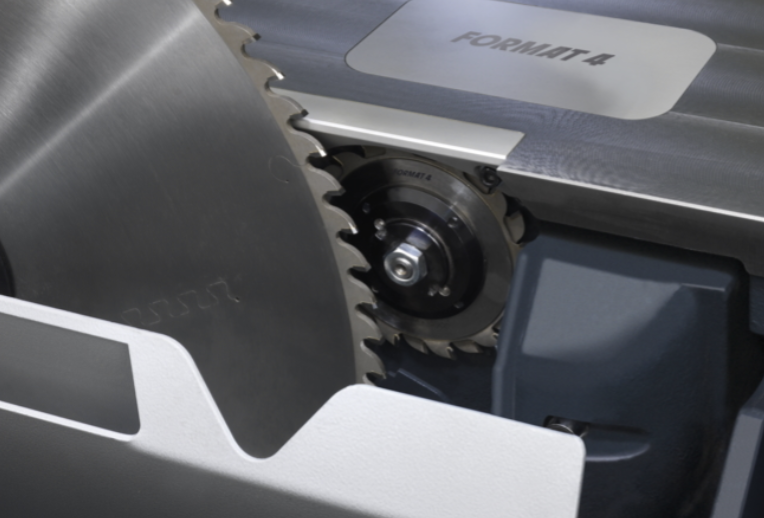

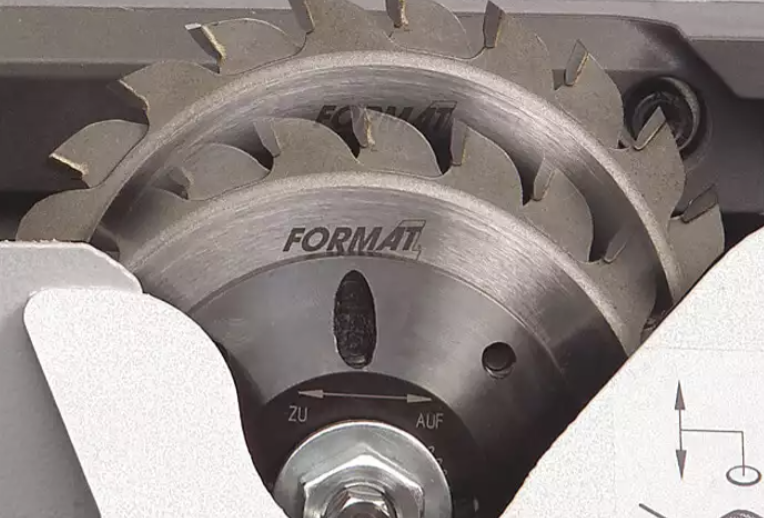

- Vorritzsägeaggregat „Control“ mit 3 gesteuerten Achsen (Höhe, Breite, seitlicher Versatz) und Parkposition, 1,1 kW, Vorritzersägeblatt-Ø 120 mm in Kombination mit max. Sägeblatt-Ø 400 mm, Verstellbereich 3,0–3,8 mm, max. Sägeblatt-Ø in Parkposition 450 mm
- Steckverbindung zur Abnahme des Oberschutzes und Überkopfbedienpaneels
- Sprüheinrichtung für die Bearbeitung von Leichtmetallen und Kunststoffen
- Vorritzsägeaggregat „Classic“, 1,1 kW, Vorritzersägeblatt-Ø 120 mm in Kombination mit max. Sägeblatt-Ø 400 mm (max. Sägeblatt-Ø bei ausgebautem Vorritzersägeblatt 450 mm)
- Vorritzsägeaggregat „Automatic“ mit automatischem Heben und Senken des Vorritzersägeblattes, 1,1 kW, Vorritzersägeblatt-Ø 120 mm in Kombination mit max. Sägeblatt-Ø 400 mm (max. Sägeblatt-Ø bei ausgebautem Vorritzersägeblatt 450 mm)
- Flanschsatz für Vorritzer mit Wellendurchmesser 22 mm anstatt 20 mm für Vorritzer "Classic" und "Automatic"

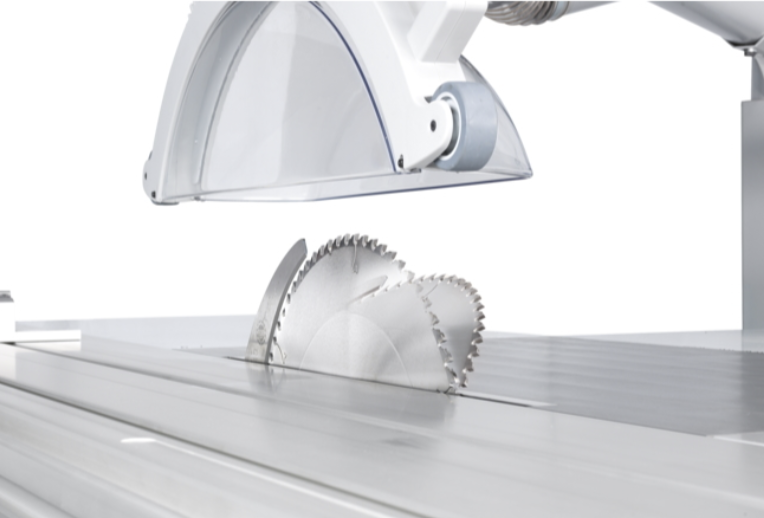

- "Easy-Lock" - Werkzeugloses Schnellwechselsystem für Hauptkreissägeblatt
- "Quick-Lock" - Schnellwechselsystem für Hauptkreissägeblatt, Verdrehsicherung durch Mitnehmerstifte im Flansch
- Zustandsleuchte Vorritzer (Pflichtoption bei Kombination PCS und Vorritzer)

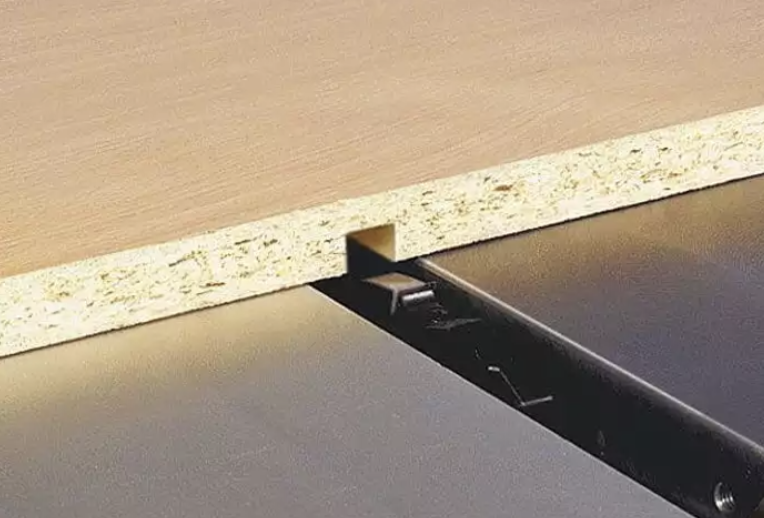

- Vorbereitung für Verstellschlitzwerkzeuge bis 19,5 mm Breite
- Preventive Contact System – PCS® ersetzt keine der gesetzlichen Schutzeinrichtungen. Die Maschine muss mit Spaltkeil und vorschriftsmäßig eingestellter Schutzhaube betrieben werden.

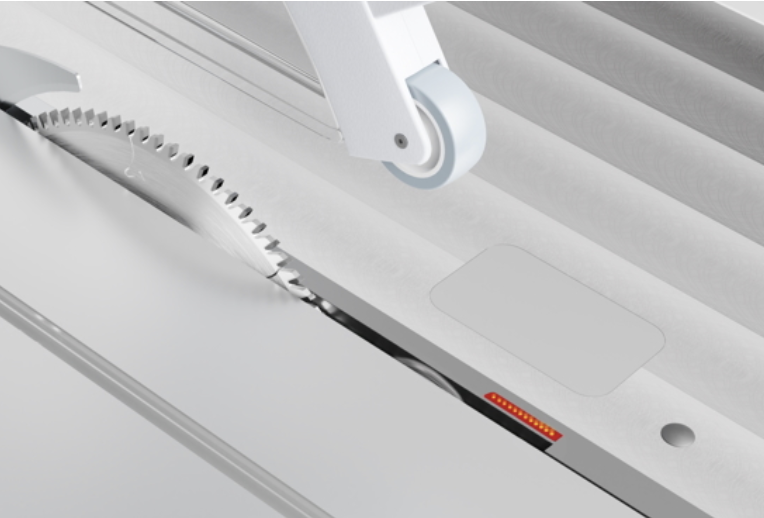

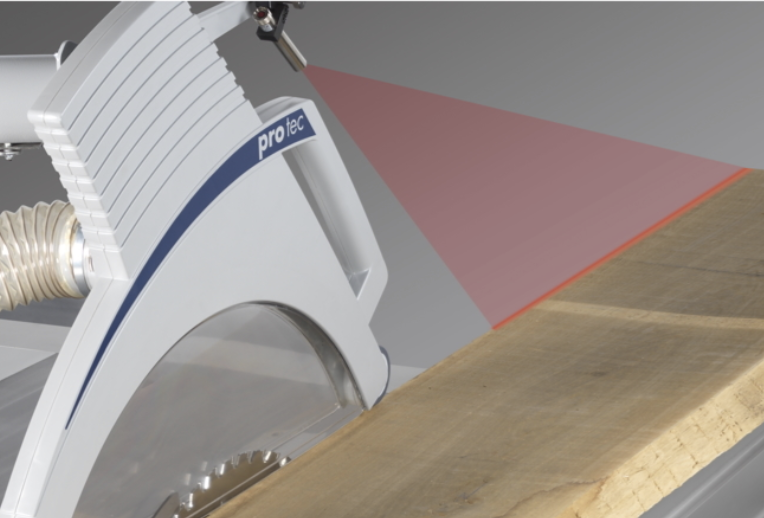

- LASER-Schnittfugenanzeige am Oberschutz
- Schnittbreite 1250 mm
- Schnittbreite 1500 mm
- Parallelanschlag mit Digitalanzeige und automatischer Längenkompensation bei geschwenktem Sägeblatt, Anschlaglineallänge 1200 mm, abschwenkbar
- Formatschiebetisch „X-Roll“, Schnittlänge 2050 mm
- Formatschiebetisch „X-Roll“, Schnittlänge 2800 mm, Besäumschuh
- Formatschiebetisch „X-Roll“, Schnittlänge 3200 mm, Besäumschuh

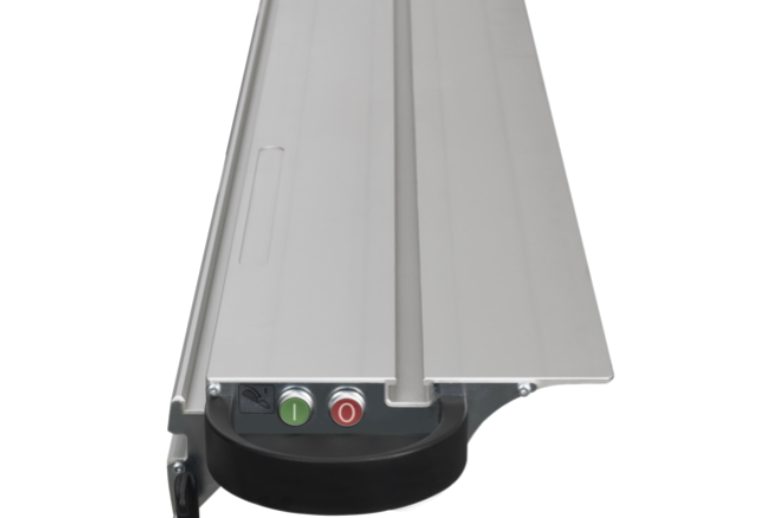

- Ein- und Ausschaltstelle am Schiebetisch
- Formatschiebetisch „X-Roll“, Schnittlänge 3700 mm, Besäumschuh

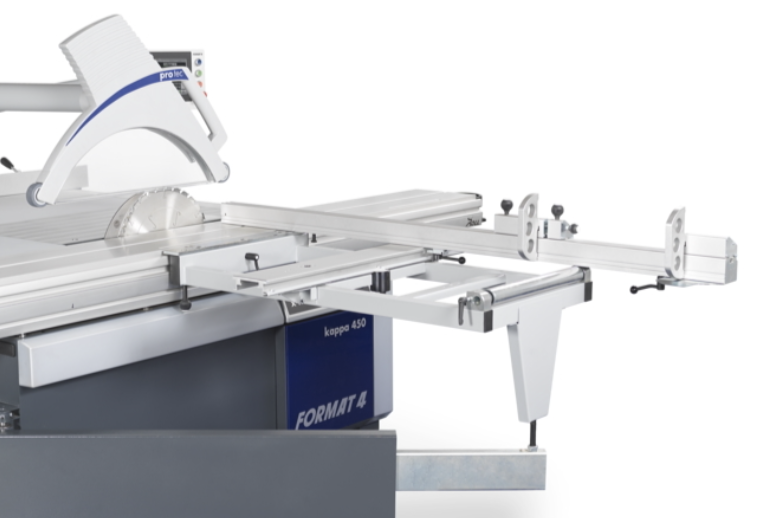

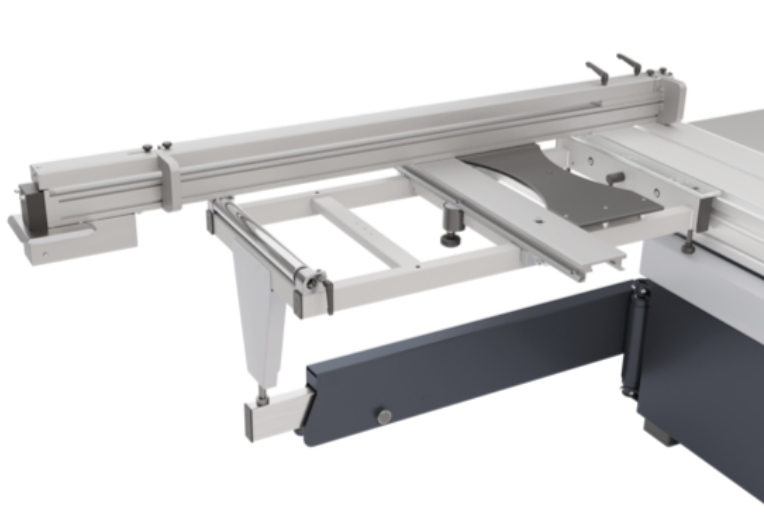

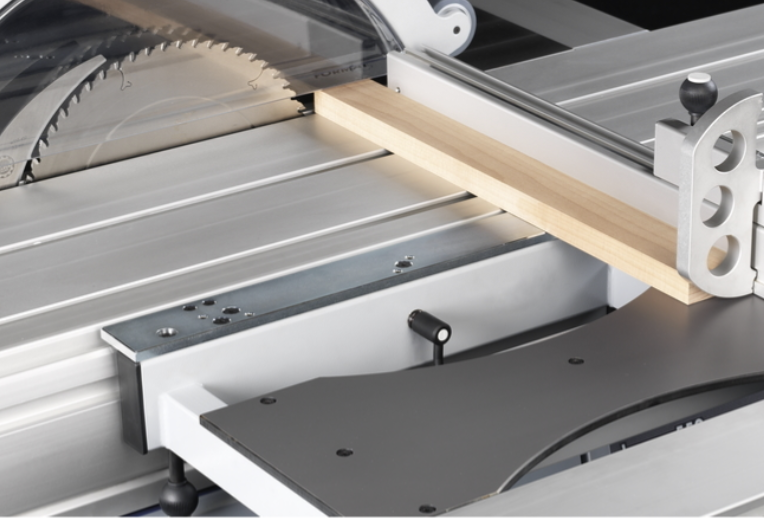

- Auslegertisch „X-Roll“ 1250 x 650 mm mit verfahrbarer Auflageschiene und digitaler Winkelanzeige
- Ausleger 1250 x 650 mm mit Parallelogrammverstellung und digitaler Winkelanzeige
- Ablänganschlag 1100 mm für alle Schiebetische
- Teleskopanschlagverlängerung für Ablänganschlag von 1100 mm auf 2000 mm

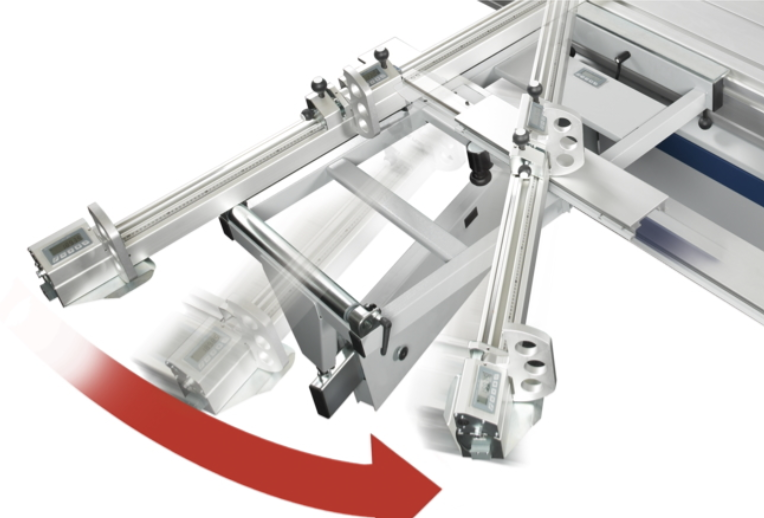

- Ablänganschlag 3200 mm mit Feineinstellung, schwenkbar 90°-45°, 1 Anschlagbacken bis 1900 mm digital, Teleskop mit Anschlagbacken bis 3200 mm analog.
- Ablänganschlag 3200 mm mit Feineinstellung, schwenkbar 90°–45°, 2 Anschlagbacken digital

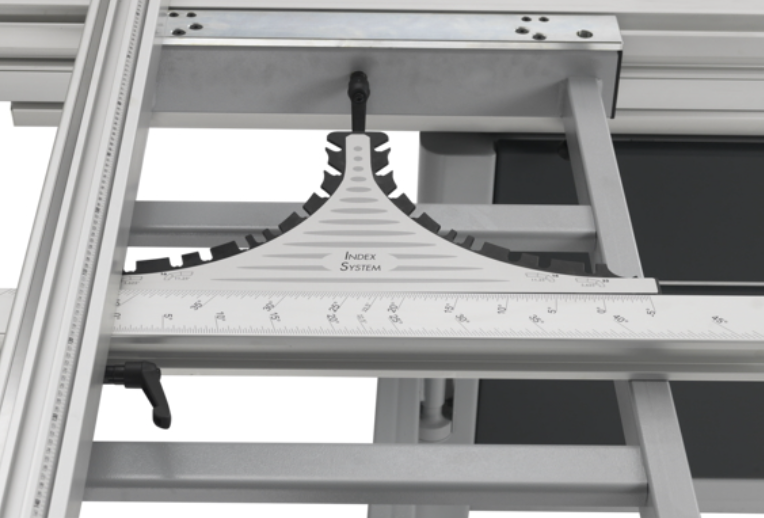

- Gradrasterindex für Ablänganschlag-Schwenkung mit Schnittlängenkompensation
- Positionsgesteuerter Parallelanschlag mit Digitalanzeige im Bedienpult auf Augenhöhe, Schnittbreite 800 mm
- Positionsgesteuerter Parallelanschlag mit Digitalanzeige im Bedienpult auf Augenhöhe, Schnittbreite 1250 mm
- Positionsgesteuerter Parallelanschlag mit Digitalanzeige im Bedienpult auf Augenhöhe, Schnittbreite 1500 mm

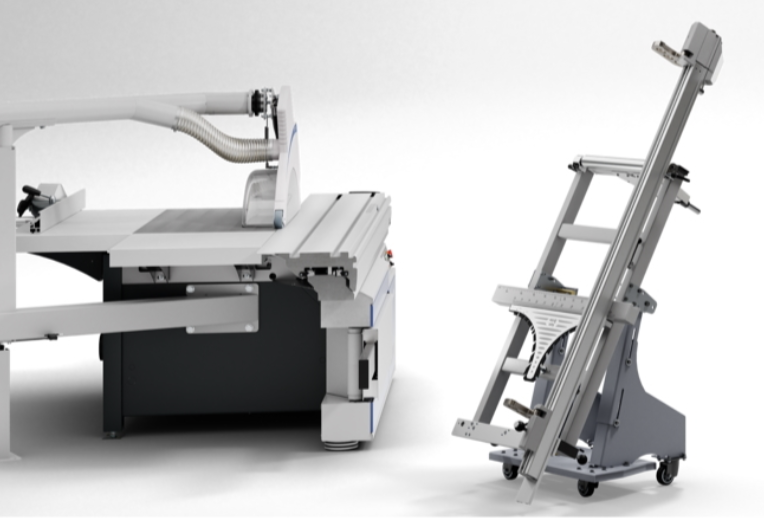

- Ablänganschlag mit gesteuertem Anschlagbacken, Verfahrbereich 120–1760 mm, abnehmbare Teleskopverlängerung bis 3400 mm Schnittbreite mit zweitem Backen
- Ablänganschlag mit zwei digitalen Backen inkl. Berechnung der Längenkompensation bei geschwenktem Anschlag Digi compensation plus

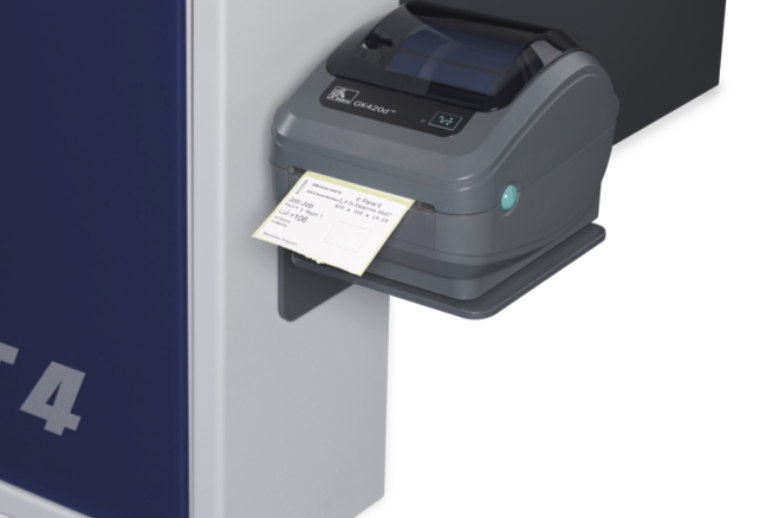

- Thermo-Etikettendrucker für interaktiven Etikettendruck (#23 K550X+E K590X+E)
- 604-110 - Stücklistenhalter mit Klemmbrett A4
- Halterung für Etikettendrucker
- Schnittlänge: 2.050–3.700 mm
- X-Roll Formatschiebetisch, 10 Jahre Garantie
- Schnittbreite: 800–1.500 mm
- Schnitthöhe: 155 mm
- Steuerung: „x-motion“
- Vorritzsägeblatthöhe und seitliche Position zum Sägeblatt bequem vom Bedienfeld aus positionieren. - Die Daten des Vorritzers können in der Werkzeugdatenbank zum passenden Sägeblatt abgespeichert werden. Beim nächsten Aufrufen des Sägeblattes positioniert sich der Vorritzer dann automatisch zum Sägeblatt.

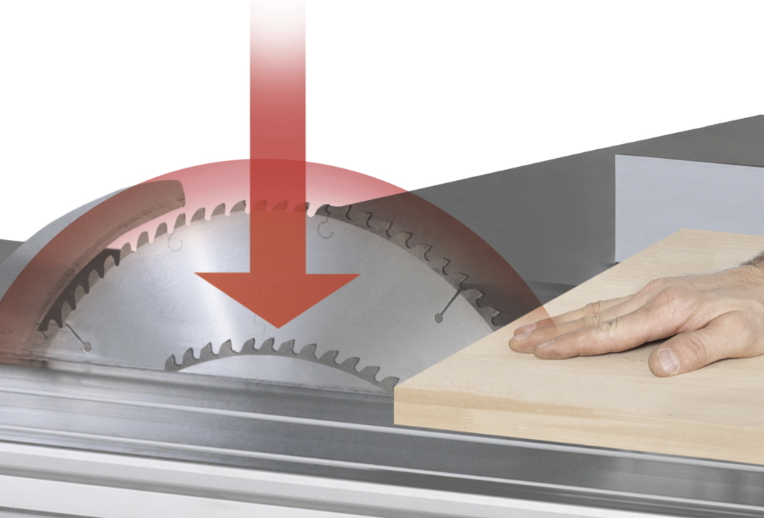

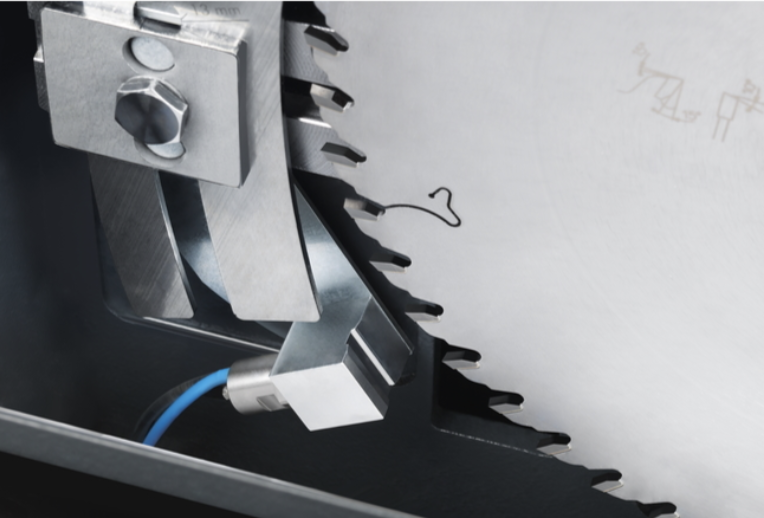

Schwere Unfälle an Formatkreissägen waren gestern – PCS ist derzeit die schnellste, kontaktlos auslösende Sicherheitseinrichtung weltweit.
PCS erkennt Unfallgefahren unmittelbar vor Kontakt mit dem Sägeblatt.
PCS entschärft die Gefahrensituation in Millisekunden.
PCS ist 100% beschädigungsfrei für Maschine und Sägeblatt.
PCS lässt ein sicheres Arbeiten nahe am Sägeblatt zu.
PCS unterstützt auch verdeckte Schnitte.
PCS ist auf Knopfdruck sofort wieder einsatzbereit.
PCS macht keine zusätzlichen Wartungs- und Reinigungsintervalle erforderlich.
PCS funktioniert ohne zusätzliche, externe Energiequellen und ohne externe Sensorik oder Videosysteme.
PCS ist unempfindlich gegen Staub und Schmutz.
*PCS® ersetzt keine der gesetzlichen Schutzeinrichtungen. Die Maschine muss mit Spaltkeil und vorschriftsmäßig eingestellter Schutzhaube betrieben werden.

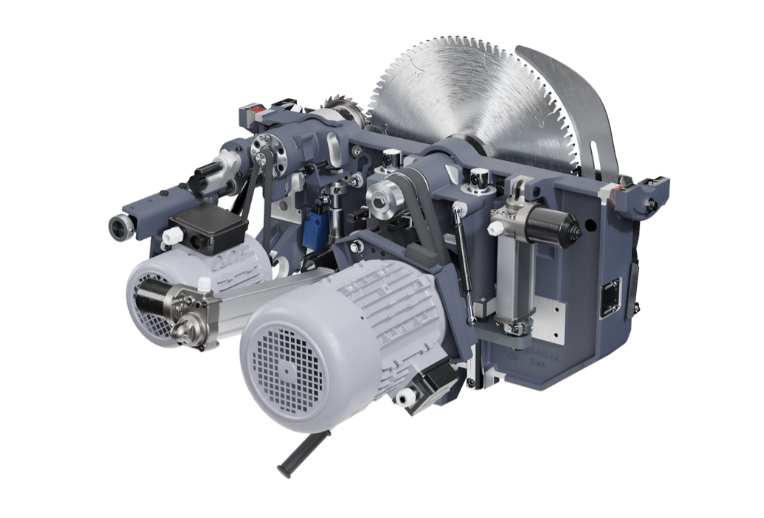

Das Aggregat aus Grauguss bietet neben maximaler Leistung und Präzision extreme Laufruhe und Effizienz:
» Schnitthöhe 155 mm bei Kreissägeblattdurchmesser 450 mm
» Kreissägeblatt-Schwenkung 0°-45°
» Schwenksegmentführung „Easy-Glide“ für Kreissägeaggregat

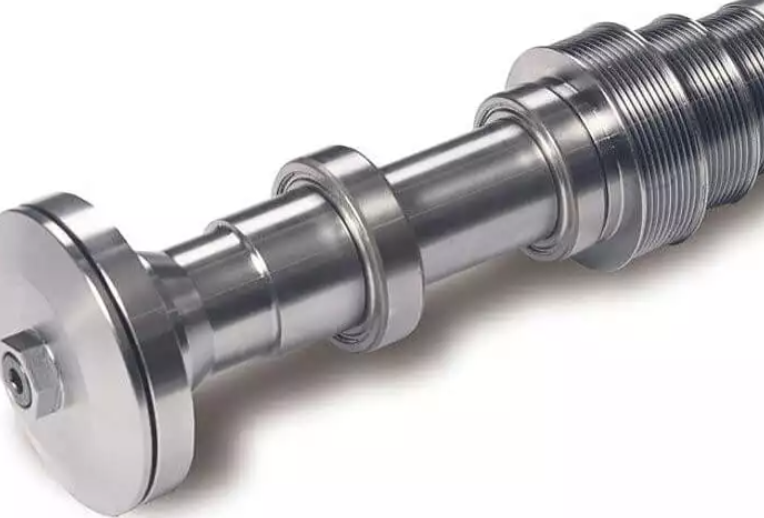

» Großdimensionierte, doppelt gelagerte Kreissägewelle

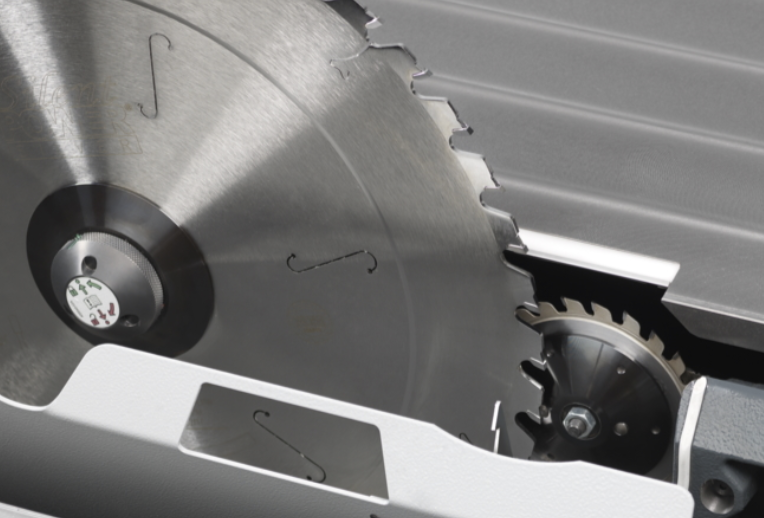

» 3-Achs-Vorritzaggregat „Control“
» Vorritzaggregat Parkposition

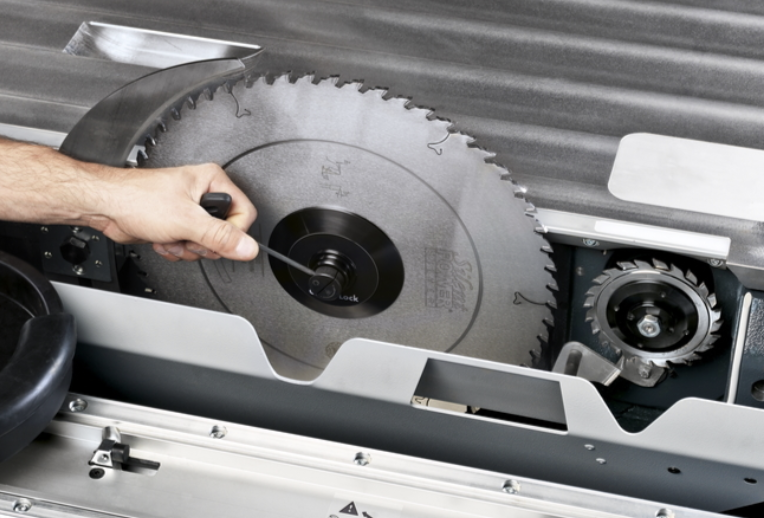

» Sensationell: Sägeblattwechsel ohne Werkzeug
» Sprüheinrichtung für die Bearbeitung von NE-Metallen und Kunststoffen
» Absolut schwingungsfreies Arbeiten
» Beste Kraftübertragung durch modernste Poly-V-Riemenantriebstechnologie
» Standard: Drehzahlen 3500/4500/5500 U/min, bei 10 kW Motorisierung 3500 und 4500 U/min
» Auf Wunsch: stufenlose Drehzahl 2000–6000 U/min
• Tischskala Standard
• Feineinstellung Standard
• Option elektronische Digitalanzeige für Standard-Parallelanschlag

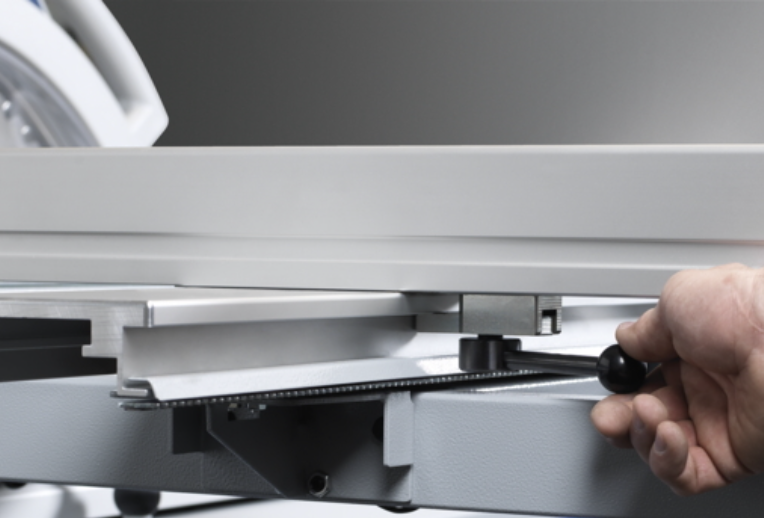

Leichtgängig, fast schwebend wird der Parallelanschlag über die Rundstangenführung am Kreissägetisch geführt. Die Einhand-Schnellklemmung und die Feineinstellung gewährleisten das schnelle und exakte Einstellen des Parallelanschlages auf das von Ihnen gewünschte Maß! Das Alu-Anschlaglineal kann zum besseren Zuführen von Werkstücken verschoben oder bei der Bearbeitung von schmalen Werkstücken mit geschwenktem Sägeblatt in die liegende Position gebracht werden.
Darauf kommt's an:

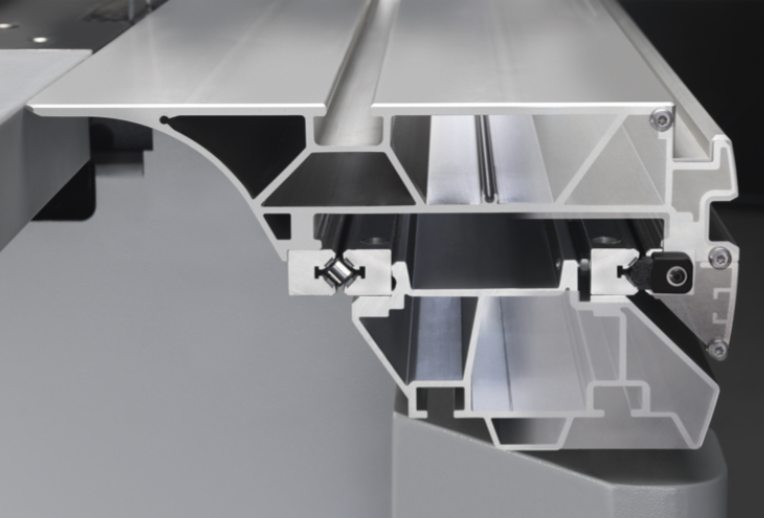

» Langlebige Führungen mit dem Felder-Linearführungssystem. Durch Rollenführung keine Punktbelastung!
» Saubere, staubfreie Führungen durch spezielle Führungsabstreifer.
» Leichter Lauf des Formatschiebetisches durch gehärtete und geschliffene Führungsflächen.
» 10 Jahre Garantie

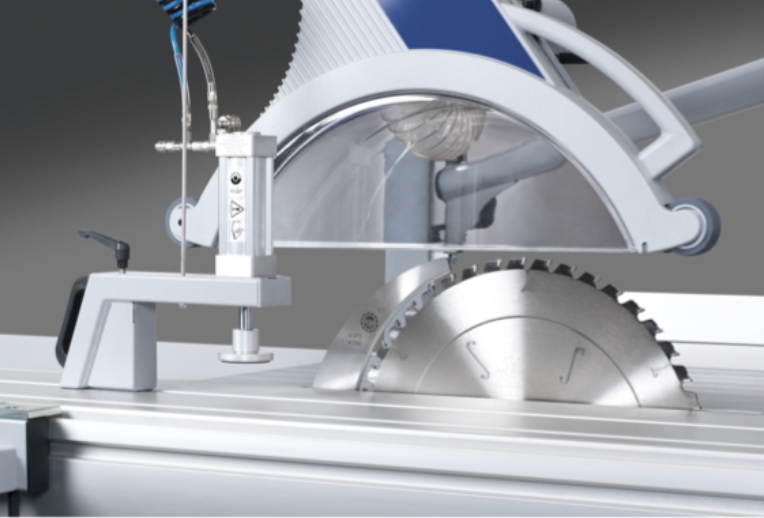

» Bequemes Klemmen von Werkstücken bei maximaler Flexibilität. Einsetzbar auf allen Formatkreissägen und Fräsmaschinen mit Schiebetisch.
» Einfaches Nachrüsten dank magnetischer Halterung
» Sicherheitszylinder für maximalen Arbeitsschutz
» Druckbalkenfunktion bei jeder Schiebetischlänge möglich
» Klemmhöhe 95 mm
» Spannkraft ca. 300 kg

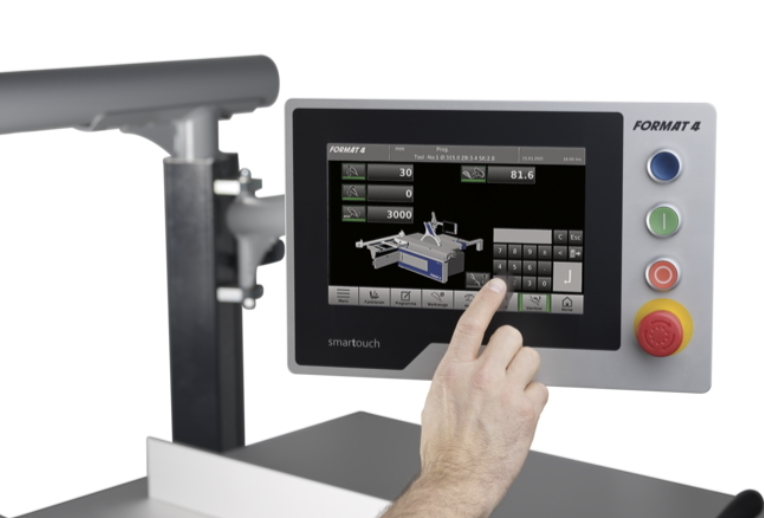

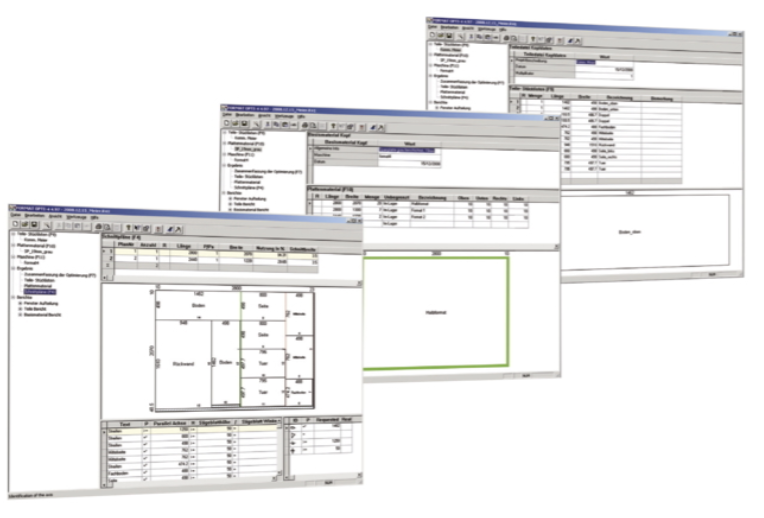

Sämtliche Achsen der Maschine können ergonomisch und intuitiv von der zentralen Bedieneinheit mit Touchscreen angesteuert werden. Die hauseigene Software mit grafischer Bedienoberfläche, eine Vielzahl von Programmen, eine USB-Schnittstelle und die vorbereitete Netzwerkanbindung erleichtern die Arbeit und garantieren Effizienz und höchste Produktivität. Die USB-Schnittstelle für den Im- und Export von Daten ist für Netzwerkanbindung und Fernwartung vorbereitet.
Funktionen und Schnittprogramme: Falzen, Nuten, Nutenreihe, Winkelschnitt, Schrägschnitt plus, falsche Gehrung, Schifterschnitt

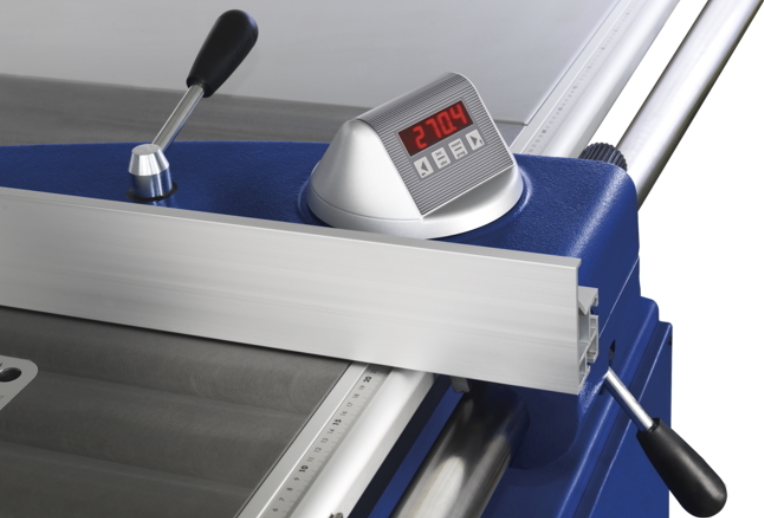

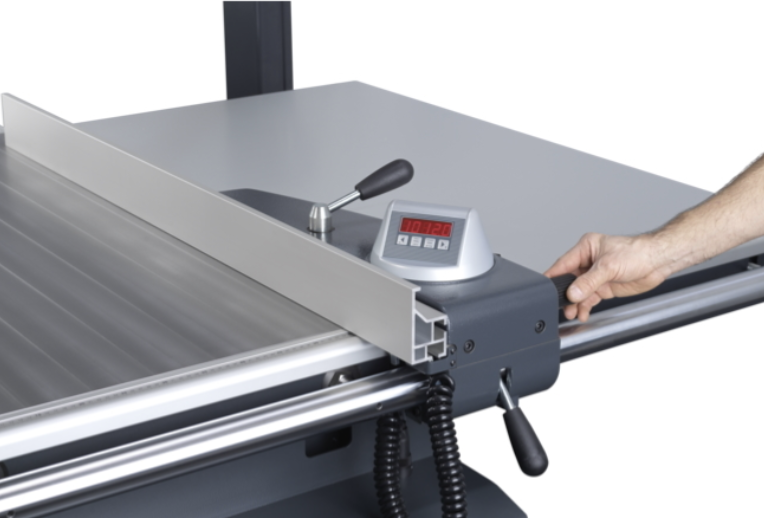

Der Parallelanschlag kann mit einer elektronischen Digitalanzeige ausgestattet werden. Die perfekte Integration der gesamten Elektronikeinheit erlaubt Ihnen das Drehen des Displays um 90°, der Einstellwert ist so in jeder Parallelanschlagposition von der Bedienseite exakt ablesbar. Zusätzliche Funktionen wie das Einstellen von Kettenmaßen erleichtern Ihnen Ihre tägliche Arbeit. Weitere Highlights:
• Gut ablesbare Werte durch hell leuchtende, rote LED-Anzeige
• Keine Batterie notwendig dank Anbindung der Stromversorgung an die Maschine
• Automatisches Erkennen, ob sich das Lineal in der Hoch- oder Liegendposition befindet
• Maßkompensation der Zahnbreite des Kreissägeblattes

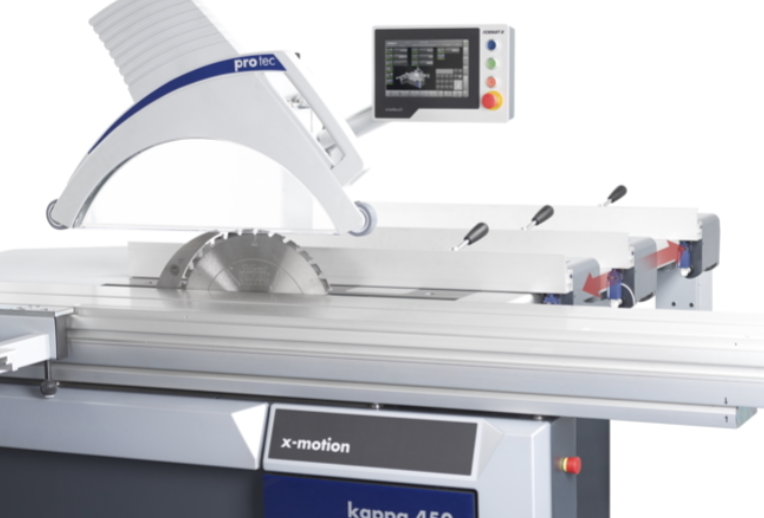

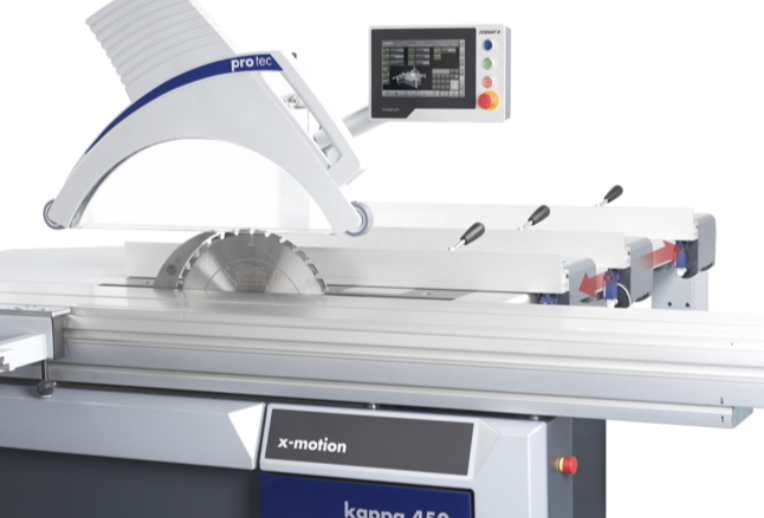

Die Positionierung des Parallelanschlags erfolgt elektromotorisch über eine im Kreissägetisch staubfrei integrierte Kugelumlaufspindel. Die 1/10 mm genaue Präzision, die hohe Verfahrgeschwindigkeit und die gleichzeitige Positionierung von Parallelanschlag, Sägeblatthöhe und Sägeblattwinkel sichern Präzision und sparen wertvolle Arbeitszeit.
• Automatische Maßkorrektur bei liegendem Anschlaglineal
• Parallelanschlag-Parkposition
• Keine Kollision mit Sägeblatt durch Abstimmung von Werkzeugdatenbank mit Positioniersteuerung
• Parallelanschlag über die gesamte Schnittbreite abschwenkbar
x-motion-Modelle können mit dem gesteuerten Ablänganschlag ausgestattet werden. Der sowohl stoß- als auch schubseitig einsetzbare, gesteuerte Ablänganschlag ist mit zwei Anschlagbacken ausgestattet. Die maximale Einstelllänge beträgt 3400 mm. Der Teleskopteil lässt sich mit wenigen Handgriffen abnehmen und trägt so zum Platzsparen bei. Je nach eingestelltem Gehrungswinkel, erfolgt die Längenkompensation automatisch.
» Gesteuerter Ablänganschlag mit 2 Anschlagbacken, max. Einstelllänge 3400 mm
» Winkel-Längenkompensation automatisch
- schwenkbar
- ja
- Schutz

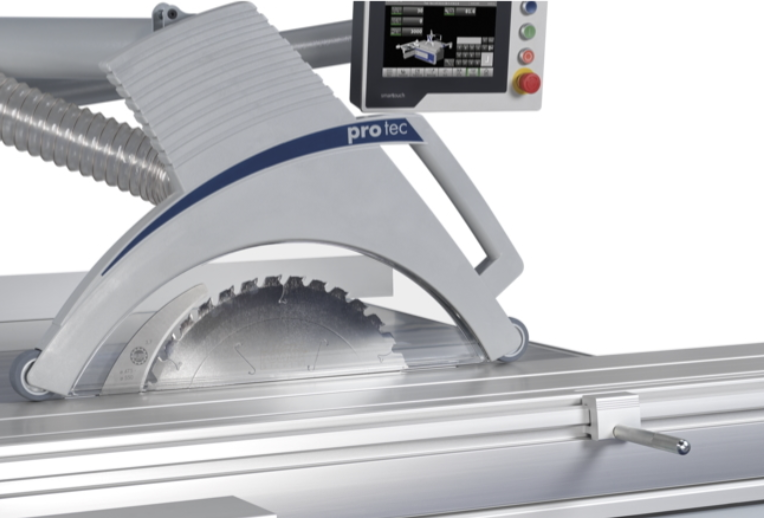

- Oberschutz, Haube für 90° und Haube für Winkelschnitte höhenverstellbar und aus dem Arbeitsbereich wegschwenkbar
- Ablänganschlag
- 3.200 mm
- Formatschiebetisch
- 2.500 mm
- Auslegertisch Größe
- 1.500 mm
- Absauganschluss
- 120/100 mm
- Drehzahl
- 3.500/4.500/5.500 U/min
- Gewicht [kg]
- 930 kg
- Höhe
- 890 mm
- Höhenverstellung
- elektrisch
- Motorleistung
- 5,5 kW (7,5 PS)
- Motorspannung
- 3 x 400 V (50Hz)
- Sägeblattdurchmesser
- 250–450 mm
- Schnittbreite
- 800 mm
- Schnitthöhe
- 155 mm
- Schnittlänge
- 2.500 mm
- Winkelverstellung
- elektrisch
