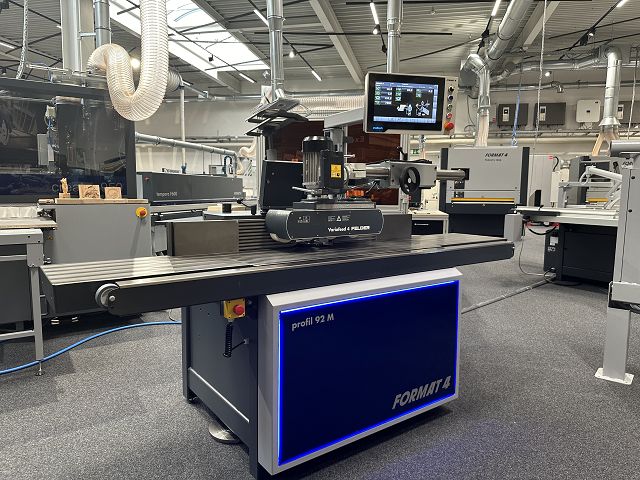

Fräsmaschine Profil 92 M | Ausstellungsmaschine
Die neue Tischfräse profil 92 M e-motion ist das Format4 Premiummodell für höchsten Bedienkomfort und garantiert absolute Effizienz durch geringste Rüstzeiten bei Fräsarbeiten. Die hochentwickelte Elektrospindel verfügt über eine HSK 63F Schnittstelle für ein Werkzeugschnellwechselsystem mit pneumatischer Klemmung. Der Schwenkbereich von ± 46° ermöglicht grenzenlose Bearbeitungsvielfalt. Mit der selbsterklärenden e-motion Steuerung im 15“ Touchscreen-Bedienpanel lassen sich Drehzahl, Spindelhöhe und Winkel, sowie der Fräsanschlag und sogar die Tischöffnung intuitiv und präzise einstellen. Die Speicherplätze für Werkzeuge, Spindeln und Fräsprogramme ermöglichen perfekte Wiederholgenauigkeit und kürzeste Einstellzeiten.
Gesteuerte, exzentrische Einlageringe sorgen für maximale Tischauflagefläche und verringern den Einstellaufwand speziell beim Schwenken der Spindel erheblich. Der neuentwickelte, schwere Präzisions-Fräsanschlag verfügt über zwei gesteuerte Achsen für die präzise Tiefeneinstellung des kompletten Anschlages und eine zusätzliche, unabhängige Tiefenpositionierung des zuführenden, rechten Backens. Für komfortablen Zugang bei Bogenfräsarbeiten kann der Anschlag außerdem komplett aus dem Arbeitsbereich geschwenkt werden. Wahlweise kann die Format4 profil 92 M e-motion auch mit einem elektrisch höhenverstellbaren Vorschubapparat ausgestattet werden.
Zusatzausstattung
- 12 Potenialfreier Kontakt
- 106 HSK 63F Frässpindel-Ø 30 mm, 140 mm
- 118 Sicherheitslineale Integral 650 mm
- 119 Tischöffnung 255 mm mit gesteuerten, exzentrischen Einlageringen
- 183 Tischverl. beidseitig 670 mm mit Ausziehrahmen 2200
- 213 Elektrisch höhenverstellbarer Vorschub-Support inkl. Horizontal Rohr
- 220 Stücklistenhalter mit Klemmbrett A9
Vorteile
- Hocheffiziente Elektrospindel mit stufenloser Drehzahl und HSK 63F Schnittstelle
- Positioniersteuerung für Fräshöhe und Fräswinkel +/–46º
- Positioniersteuerung für Fräsanschlag inkl. Offset
- Smartouch mit intuitiver e-motion Steuerung
- Tischöffnung mit gesteuerten, exzentrischen Einlageringen (Option)
- Höhenverstellung elektrisch für Vorschubapparat an der Overheadsäule (Option)
Weitere Informationen
- Die Elektrospindel verfügt über ein Werkzeugschnellwechselsystem HSK F63
- Spannbereich: 2-25 mm für Spannzangen OZ25

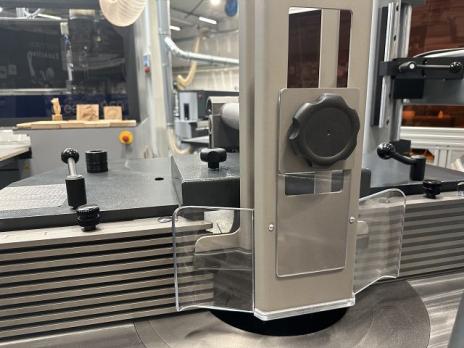

- Sicherheitslineale „Integral“: 650 mm

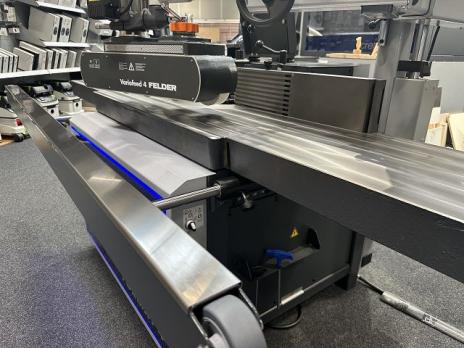

- Tischverlängerung beidseitig 670 mm mit Ausziehrahmen 2200 mm
- Tischöffnung 255 mm mit gesteuerten, exzentrischen Einlageringen
Merkmale & Infos
Rüstzeiten waren Gestern: FORMAT4 profil 92 M e-motion – Die Fräsmaschine mit Doppelschwenkung und HSK 63F Werkzeugschnellwechselsystem
Die neue Tischfräse profil 92 M e-motion ist das Format4 Premiummodell für höchsten Bedienkomfort und garantiert absolute Effizienz durch geringste Rüstzeiten bei Fräsarbeiten. Die hochentwickelte Elektrospindel verfügt über eine HSK 63F Schnittstelle für ein Werkzeugschnellwechselsystem mit pneumatischer Klemmung. Der Schwenkbereich von ± 46° ermöglicht grenzenlose Bearbeitungsvielfalt. Mit der selbsterklärenden e-motion Steuerung im 15“ Touchscreen-Bedienpanel lassen sich Drehzahl, Spindelhöhe und Winkel, sowie der Fräsanschlag und sogar die Tischöffnung intuitiv und präzise einstellen. Die Speicherplätze für Werkzeuge, Spindeln und Fräsprogramme ermöglichen perfekte Wiederholgenauigkeit und kürzeste Einstellzeiten.
Gesteuerte, exzentrische Einlageringe sorgen für maximale Tischauflagefläche und verringern den Einstellaufwand speziell beim Schwenken der Spindel erheblich. Der neuentwickelte, schwere Präzisions-Fräsanschlag verfügt über zwei gesteuerte Achsen für die präzise Tiefeneinstellung des kompletten Anschlages und eine zusätzliche, unabhängige Tiefenpositionierung des zuführenden, rechten Backens. Für komfortablen Zugang bei Bogenfräsarbeiten kann der Anschlag außerdem komplett aus dem Arbeitsbereich geschwenkt werden. Wahlweise kann die Format4 profil 92 M e-motion auch mit einem elektrisch höhenverstellbaren Vorschubapparat ausgestattet werden.
Highlights
- Elektrospindel mit stufenloser Drehzahl und HSK 63F Schnittstelle
- Doppelschwenkung 2 x 46°
- Abschwenkbarer Fräsanschlag mit zwei gesteuerten Achsen
- HSK 63F Werkzeugschnellwechselsystem
- Tischöffnung mit gesteuerten, exzentrischen Einlageringen
- Intuitive e-motion Steuerung für Frässpindel, Fräsanschlag und Tischöffnung
Details & Zubehör
Die hochentwickelte Elektrospindel verfügt über eine HSK 63F Schnittstelle für ein Werkzeugschnellwechselsystem mit pneumatischer Klemmung.
Der Schwenkbereich von +/- 46° ermöglicht grenzenlose Bearbeitungsvielfalt.

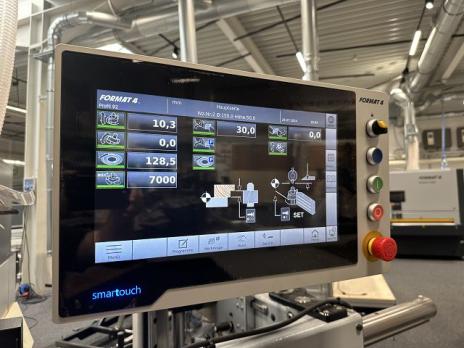

Mit der selbsterklärenden e-motion Steuerung im 15'' Touchscreen-Bedienpaneel lassen sich Drehzahl, Spindelhöhe und Winkel sowie der Fräsanschlag und sogar die Tischöffnung intuitiv und präzise einstellen. Die Speicherplätze für Werkzeuge, Spindeln und Fräsprogramme ermöglichen perfekte Wiederholgenauigkeit und kürzeste Einstellzeiten

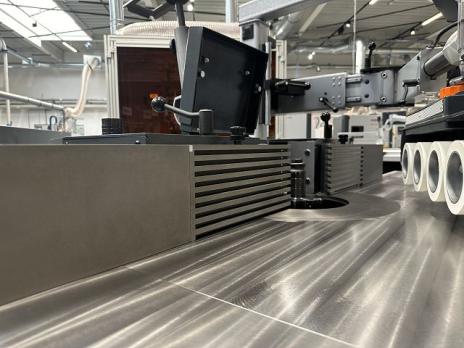

Der neuentwickelte, schwere Präzisions-Fräsanschlag verfügt über zwei gesteuerte Achsen für die präzise Tiefeneinstellung des kompletten Anschlages und eine zusätzliche, unabhängige Tiefenpositionierung des zuführenden, rechten Backens. Für komfortablen Zugang bei Bogenfräsarbeiten kann der Anschlag außerdem komplett aus dem Arbeitsbereich geschwenkt werden.
Gesteuerte, exzentrische Einlageringe sorgen für maximale Tischauflagefläche und verringern den Einstellaufwand speziell beim Schwenken der Spindel erheblich.
Die duale Fräsabsaugung aus Fräsanschlag und Spänefangbehälter unter dem Frästisch sorgt für eine saubere Maschine und gute Arbeitergebnisse.

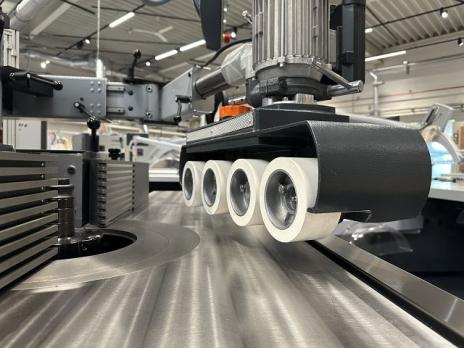

Wahlweise kann die profil 92 M auch mit einem elektrisch höhenverstellbaren Vorschubapparat ausgestattet werden.
Technische Daten
- schwenkbar
- +/-46°
- Frässpindel Nutzhöhe
- 140 mm
- Werkzeugdurchmesser
- max. 250 mm
- Frässpindel
- Ø 30 mm
- Drehzahl
- 1000 - 18000 U/min
- Höhenverstellung
- elektrisch
- Motorleistung
- 10 PS (7,35 kW)
- Motorspannung
- 400 V (50 Hz)
