Merkmale & Infos

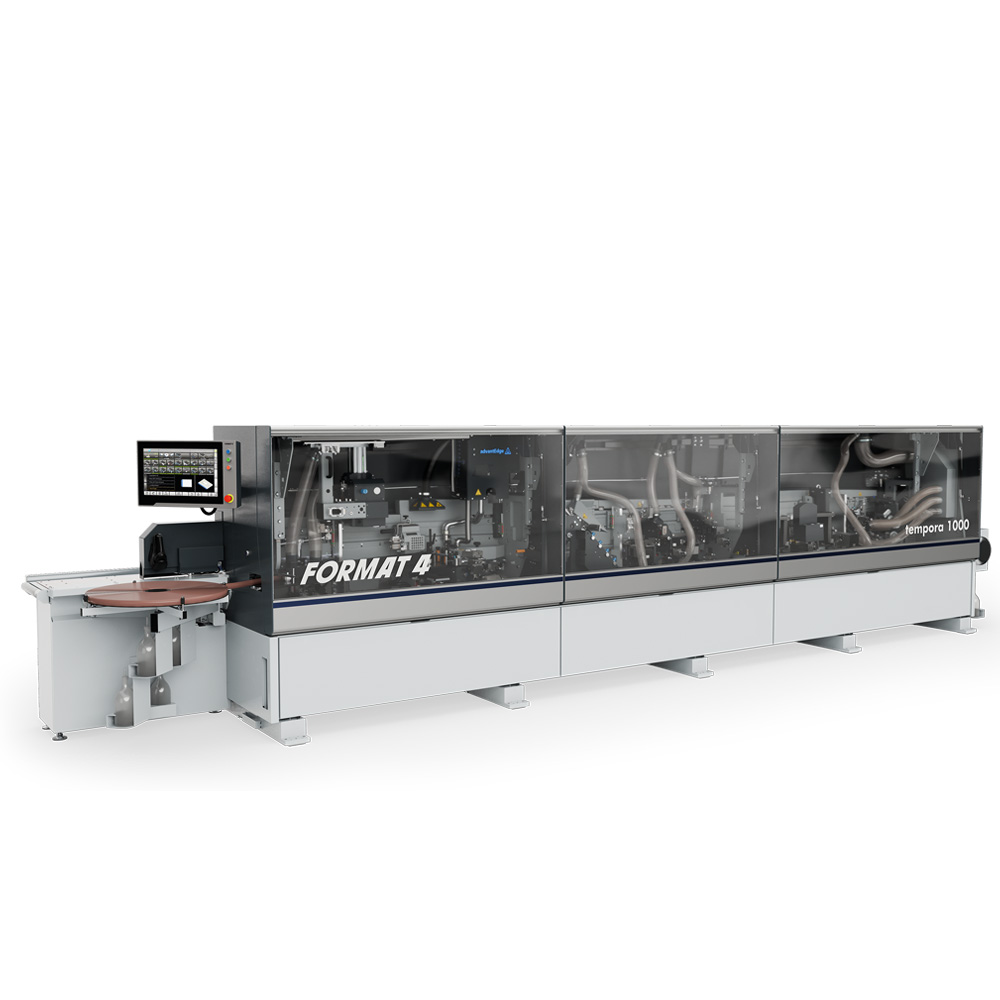

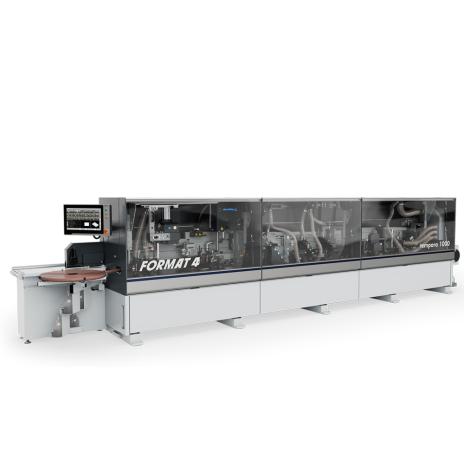

Der Beginn einer neuen Ära Format4 Kantenanleimmaschinen
Die neue Format4 tempora F1000 definiert die Standards in der Kanten-Komplettbearbeitung neu und kombiniert außergewöhnliche Stabilität, Präzision und Effizienz für maximale Performance.
Der lange, massiv und großzügig dimensionierte Maschinenständer gewährleistet eine außergewöhnliche Laufruhe aller Aggregate und garantiert höchste Einstellpräzision sowie maximale Langlebigkeit – auch und vor allem im Mehrschichtbetrieb.
Für den schonenden Werkstücktransport oberflächensensibler Werkstücke ist die F1000 mit Riemenvorschub im oberen Druckbalken ausgestattet. Die gleichmäßige Druckverteilung über die gesamte Werkstücklänge garantiert präzisere Bearbeitungsergebnis und minimiert den Reinigungsaufwand durch den Wegfall von Abrieb und Staub gegenüber Druckrollenvorschub.
Das Fügeaggregat beeindruckt durch leistungsstarke Motoren und eine automatische, zentrische Anpassung an die Werkstückhöhe, die einseitige Abnutzung verhindert und die Standzeit der Fräser erheblich verlängert. Das obenliegende Leimbecken sorgt für kürzere Aufheizzeiten und erleichtert die Reinigung dank der integrierten Auslauffunktion.
Das neu entwickelte, vollständig überarbeitete Eckenrundungsaggregat mit CNC-gesteuerten Verfahrachsen liefert präzisere Ergebnisse, minimiert den Wartungsaufwand und steigert die Effizienz. Die patentierten Multiradius-Fräsmesser gewährleisten selbst bei dünnen Kanten einen gleichmäßigen Kantenradius.
Highlights
- Konstante Höchstleistung im industriellen Dauerbetrieb
- Kundenspezifisch optimierte Produktionslösungen
- Massivste Bauweise mit Premium-Komponenten
- Variantenreiche Ausstattungspakete mit High-Tech-Lösungen
- Vollendete Maschinenbaupräzision
- Premium-Bedienkomfort
- Prämiertes Design
- Qualität und Präzision aus Österreich
- Kompromisslose Produktivität
- Perfektes Dienstleistungspaket vor, während und nach dem Kauf
- Maßgeschneiderte Finanzierungslösungen
Details & Zubehör
Das Vorfräsaggregat „classic“ ist für präzise Fasefräsungen bei 45° und Bündigfräsungen ausgelegt. Ausgestattet mit zwei unabhängigen Motoren, je 0,75 kW und 12.000 U/min sowie Wendeplatten-Fräsköpfen, gewährleistet es höchste Leistung. Dank der vier Servo-Achsen erfolgt die elektromotorische Verstellung und Feinjustierung in 0,01 mm Schritten direkt vom Bedienfeld aus. Die pneumatische Ein- und Ausrückfunktion sowie Linearführungen sorgen für maximale Präzision und Langlebigkeit.
Das Kappsägeaggregat e-motion der tempora F1000 kombiniert Präzision und Flexibilität. Ausgestattet mit zwei Hochfrequenzmotoren (je 0,5 kW & 12.000 U/min) und HW-Sägeblättern, ermöglicht es einen pneumatisch gesteuerten Schwenkbereich von 0-15°. Die freie Wahl der Schnittkanten lässt sich komfortabel über das Bedienfeld einstellen. Der 45° Verfahrwinkel und die Linearführungen mit zentralem Schmierpunkt garantieren höchste Präzision und eine einfache Wartung, was Langlebigkeit und perfekte Schnittergebnisse sicherstellt.
Das Multifunktionsfräsaggregat „classic“ e-motion vereint Leistung und Präzision für professionelle Anforderungen. Es verfügt über zwei unabhängige Motoren mit je 0,75 kW und 12.000 U/min, ausgestattet mit Wendeplatten-Fräsköpfen für Radius 1 + 2 mm und Bündigfräsen 0°. Vier Servo-Achsen ermöglichen eine elektromotorische Verstellung und präzise Feinjustierung in 0,01-mm-Schritten direkt vom Bedienfeld aus. Eine pneumatische Ein- und Ausrückfunktion sowie präzise Linearführungen sorgen für Langlebigkeit und höchste Genauigkeit.
Das Radiusziehklingenaggregat „classic“ e-motion bietet zwei unabhängige Einheiten mit Ziehklingenmessern für Radius 1 + 2 mm. Es ist mit 4 Servo-Achsen ausgestattet, die eine elektromotorische Verstellung und Feinjustierung in 0,01 mm Schritten über das Bedienfeld ermöglichen. Die Abtastung am Kantenmaterial erfolgt mittels großer Tastrolle und die Abtastung am Werkstück mittels Tastschuh. Das Aggregat verfügt zudem über eine pneumatische Ein- und Ausrückfunktion und hochwertige Linearführungen garantieren Langlebigkeit und Präzision. Eine integrierte Absaughaube mit Schlauchführung ermöglicht die saubere Abführung der Späne in eine separate Spänefangbox.
Das SET Nestingpaket F1000 classic ermöglicht die effiziente Bearbeitung von Werkstücken mit Topfbandbohrungen und spitzwinkligen Konturen. Es umfasst die Ausstattung der gesamten Maschine mit Mehrfachtastrollen und beinhaltet folgende Funktionen:
• Nestingfunktion für die Flächenziehklinge pneumatisch einsatzgesteuert
• Nestingfunktion für das Multifunktionsfräsaggregat „classic“
• Nestingfunktion für die Radiusziehklinge „classic“
Die automatische Zentralschmierung gewährleistet eine präzise und kontrollierte Schmierung der Führungswägen der Aggregate. Das Schmierfett wird automatisch nach einer vorgegebenen Zeitspanne zugeführt, wodurch eine gleichmäßige Versorgung und ein störungsfreier Betrieb der Aggregate sichergestellt wird.
Der obere Druckbalken der tempora F1000 ist aus verwindungssteifem Aluminium-Zugprofil und sorgt somit für eine gleichmäßige Druckverteilung auf dem Werkstück. Die motorisch einstellbare Werkstückhöhe (8 - 60 mm) wird über die e-motion Steuerung präzise gesteuert. Der obenliegende Transportriemen schont das Material, indem er das Werkstück schonender durch die Maschine transportiert, und minimiert gleichzeitig den Reinigungsaufwand am fertigen Werkstück, da kein Abrieb von den sonst verbauten Druckrollen entsteht. Die Werkstückabstandsüberwachung mit Signalleuchte garantiert eine zuverlässige Kontrolle.
Das obenliegende Leimbecken der tempora F1000 ist mit einer Teflonbeschichtung ausgestattet und bietet ein Fassungsvermögen von 0,6 kg zur Verarbeitung von EVA, PO und PUR Schmelzklebern. Der präzise Leimauftrag erfolgt über eine feineinstellbare, strukturierte Leimrolle, die einsatzgesteuert arbeitet. Eine Gleich- und Gegenlauffunktion reinigt die Leimwalze während der Bearbeitung, um Streifenbildung zu vermeiden. Das Schnellwechselsystem mit Komfortstecker und integrierter Spül- und Reinigungsfunktion, inkl. Silikonauffangbehälter, sorgt für eine einfache Handhabung und Wartung. Die Heizpatronenüberwachung gewährleistet zudem eine konstante Leistung und Qualität.
Die 18" smartouch-Steuerungeinheit mit Netzwerkanbindung reduziert die manuellen Einstellungen auf ein Minimum und ermöglicht eine schnelle, einfache und intuitiv bedienbare Auswahl und Ansteuerung der Aggregate sowie die komplette Überwachung aller Maschinenfunktionen vom Bildschirm aus. Die Funktionen des smartouch umfassen unter anderem:
- unbegrenzter Speicherplatz für benutzerdefinierte Kantenprogramme
- Wartungsplan, Laufmeterzähler
- einfachste, selbsterklärende Darstellung der Aggregate und Funktionen
- Auswahl der Aggregate und exakte Feinjustierung der motorisch positioniergesteuerten Aggregate (Einstellgenauigkeit 1/100 mm) direkt vom Bedienpult aus
- Klebstofftemperatur-Einstellung und automatische Temperaturreduktion des Klebers im Stand-by-Modus
Der Kettenvorschub der tempora F1000 bietet Vorschubgeschwindigkeiten von 12 + 20 m/min (classic/professional) bzw. 12 - 25 m/min (performance) und sorgt durch die gummierten Auflagepads für einen optimalen Halt des Werkstücks. Ein Schnellwechselsystem ermöglicht einen einfachen Austausch der Pads. Die automatische Schmierung der Führungsbahnen sichert den reibungslosen Betrieb der F1000. Die Rund- und Flachwellenführungen sichern die kippfreie, gerade Führung der Werkstücke durch die Maschine.
Das Fügefräsaggregat der tempora F1000 ist mit zwei leistungsstarken Motoren (je 3,7 kW, 12.000 U/min) ausgestattet und nutzt zwei Diamantfräser für eine präzise und gleichmäßige Bearbeitung. Das Aggregat passt sich zentrisch der Werkstückhöhe an, wodurch eine einseitige Abnutzung vermieden wird und die Fräser deutlich länger halten. Die Fräser können sowohl im Gleich- als auch im Gegenlauf eingesetzt werden, was das Ersatzteilmanagement vereinfacht. Manuelle Nachjustierung der Fräserhöhe und -tiefe erfolgt über Digitalzähler, und Linearführungen garantieren höchste Präzision und Langlebigkeit.
Das Anpressaggregat e-motion der tempora F1000 bietet eine motorisch positionsgesteuerte Verstellung und arbeitet pneumatisch einsatzgesteuert. Es umfasst insgesamt vier Rollen: eine angetriebene Hauptdruckrolle, zwei konische Nachdruckrollen und eine gerade Nachdruckrolle. Der Anpressdruck lässt sich komfortabel über die e-motion Steuerung in zwei Stufen einstellen, während die präzise Positionierung für optimale Ergebnisse sorgt. Die pneumatische Vorspannung garantiert eine zuverlässige Materialführung und gleichmäßige Verklebung.
Das Eckenrundungsaggregat der tempora F1000 bietet exzellente Präzision und Flexibilität auch für Soft- und Postforming-Werkstücke. Ausgestattet mit zwei unabhängigen Motoren mit je 12.000 U/min ermöglicht es die Bearbeitung von Stirn- und Längskanten bei Kantenstärken von 0,4–3,0 mm und Werkstückhöhen von 10–60 mm. Dank des patentierten Multiradius-Fräsers auf Basis von R=2 mm und vier Servo-Achsen für elektromotorische Verstellung und Feinjustierung in 0,01-mm-Schritten garantiert es perfekte Ergebnisse. Eine pneumatische Ein- und Ausrückfunktion sowie präzise Linearführungen sorgen für Langlebigkeit und maximale Genauigkeit. Die Steuerung für das Eckenrundungsaggregat erfolgt über das Bedienfeld – selbstverständlich mit Wahl, welche Ecken gerundet werden müssen (nur an der Werkstückvorderseite, nur hinten oder vorne und hinten).
Die Werkstückzuführung der tempora F1000 ist mit einem Zuführlineal e-motion ausgestattet, das eine stufenlose Spanabnahme von 0 - 3 mm ermöglicht. Durch die elektrische Positionssteuerung wird die Spanabnahme bequem über das smartouch Display eingestellt und angezeigt. Für zusätzlichen Komfort kann die Spanabnahme automatisch mit der Kantenstärke verlinkt werden, um eine nahtlose Anpassung an unterschiedliche Bearbeitungsanforderungen zu gewährleisten.
Der Vorschmelzer der tempora F1000 ist speziell für EVA- und PO-Klebergranulat ausgelegt und bietet ein Fassungsvermögen von 3,5 kg. Das Granulat wird durch einen Druckzylinder auf eine Heizplatte gepresst und anschließend flüssig in das Leimbecken mit 0,6 kg Fassungsvermögen geleitet. Ein Füllstandssensor im Leimbecken fordert automatisch Nachschub an, wodurch ein gleichmäßiger Kleberfluss sichergestellt wird. Die beheizte Leimwalze garantiert präzise Verarbeitung und für eine einfache Wartung kann der Vorschmelzer mithilfe von Druckluftintervallen entleert werden.
Der Winkelanschlag erleichtert die Handhabung schmaler Werkstücke und sorgt für eine präzise und zuverlässige Werkstückzufuhr. Er ist speziell für Werkstücklängen von 120 – 700 mm ausgelegt und ermöglicht eine genaue Ausrichtung der Werktücke während der Bearbeitung.
Das Streifenmagazin verfügt über eine Kapazität von 144 mm und ermöglicht die automatische Zuführung von Streifenmaterial durch eine integrierte Nadelwalze. Geeignet für Kantenstärken von 1 – 12 mm, bietet es eine zuverlässige und effiziente Lösung für präzises Arbeiten mit Streifenmaterial. Ideal für Anwendungen, bei denen eine kontinuierliche Materialzufuhr erforderlich ist.
Die Poliereinheit gewährleistet exzellente Ergebnisse bei ABS- und PVC-Kanten. Ausgestattet mit zwei unabhängigen Elektromotoren (1.400 U/min) und Baumwollbürsten, reinigt und poliert sie präzise die obere und untere Kantenfläche. Ein Scheibendurchmesser von 120 mm sowie die Möglichkeit zur manuellen Feinjustierung am Aggregat sorgen für maximale Flexibilität. Optional kann zusätzlich eine Sprüheinheit zur kontrollierten Abgabe von Politurmittel verbaut werden, um das Finish weiter zu optimieren.
Die Werkstückauflage zur Bodenmontage bietet eine zusätzliche, flexible Lösung für die stabile Unterstützung von Werkstücken. Sie umfasst einen Auflageständer mit Rollenschiene inkl. Schwenkarm, der eine individuelle Positionierung ermöglicht. Die Position kann vom Benutzer nach Bedarf frei verstellt werden – ideal für die Anpassung an unterschiedlich große und lange Werkstücke.
Einfaches und schonendes Handling von großformatigen und oberflächensensiblen Werkstücken. Direkt am Einfuhrlineal der Maschine platziert und ausgestattet mit einem starken Gebläsemotor sichert ein konstanter Luftpolster zwischen Maschinentisch und dem aufliegendem Werkstück die einfache und schonende Werkstückzufuhr. Die solide Tischkonstruktion mit 1050 x 400 mm Auflagefläche (mit einem zusätzlichen Luftkissentisch erweiterbar auf 2000 x 400 mm) und der flexible Ausziehrahmen garantieren maximale Stabilität bei der Werkstückzufuhr.
Das Flächenziehklingenaggregat der tempora F1000 sorgt für ein makelloses Finish der Werkstückflächen, indem es Kleberreste an der Leimfuge mit einem ziehenden Schnitt entfernt. Zwei pneumatisch einsatzgesteuerte Einheiten mit präzisen Ziehklingenmessern gewährleisten höchste Genauigkeit und Langlebigkeit, unterstütz durch Linearführungen. Die Abtastung erfolgt über eine große Tastrolle, während eine Absaughaube mit separater Spänefangbox für saubere Arbeitsbedingungen sorgt. Dieses Aggregat stellt einen weiteren Schritt hin zur perfekten Werkstückoberfläche dar.
Der automatische Kanteneinzug der tempora F1000 ermöglicht einen schnellen und einfachen Wechsel des Kantenmaterials direkt von der Maschinenvorderseite, ohne die Schutzhaube öffnen zu müssen. Das Material wird in die Vorrichtung eingelegt und per Knopfdruck automatisch in die Maschine eingezogen. Der Vorschub stoppt, sobald die Kante den Startpunkt erreicht, und die Maschine ist einsatzbereit. Die Höhe des Kantenmaterials wird automatisch von der Steuerung übernommen und der Niederhalter motorisch positioniert.
Das Kantenmagazin „storEdge professional“ ermöglicht die vollautomatische Zuführung von bis zu sechs Rollenmaterialien über separate Kanäle. Dank der motorischen Höhenverstellung des Kanten-Niederhalters wird eine präzise Anpassung an die Kantenhöhe gewährleistet. Zusätzlich bleibt die Standardzuführung flexibel nutzbar, indem die Maschine bei Bedarf manuell umgerüstet werden kann. Mit einer Kantenstärke von 0,4 – 2 mm und einer Kantenhöhe von 12 – 45 mm eignet sich das Kantenmagazin optimal für verschiedene Anforderungen und sorgt für eine effiziente und vielseitige Materialzuführung.
Der Vorschmelzer für PUR-, EVA- und PO-Klebstoffe bietet eine flexible Lösung für die Verarbeitung von Klebstoffen in Granulat- oder Patronenform. Das geschlossene System kombiniert höchsten Bedienkomfort mit möglichst langer Haltbarkeit für reaktive Schmelzkleber. Mit einem Fassungsvermögen von 2 kg unterstützt das System sowohl EVA-Schmelzkleber als auch PUR-Klebstoffe. Der maximale Patronendurchmesser beträgt 128 mm und die Verarbeitung erfolgt ohne Aluminiumbeutel. Die Haltbarkeit aufgeschmolzener PUR-Klebstoffe ist abhängig von Faktoren wie Luftfeuchtigkeit, Werkstatttemperatur und Lagerbedingungen. Das System gewährleistet präzise Anpassung und maximale Effizienz bei der Verarbeitung unterschiedlicher Klebstoffarten.
Format4 edgeControl macht die Bedienung und Einstellung von tempora Kantenanleimmaschinen jetzt noch einfacher und präziser.
Die mit der kabellosen Messeinheit erfassten Werte für Kantenstärke und Werkstückdicke werden hundertstelmillimetergenau per Bluetooth an die smartouch-Bedieneinheit der Maschine übertragen. Die Steuerung erkennt die gemessenen Werte und sortiert diese automatisch nach Werkstückdicke oder Kantenstärke. Der Anwender wählt dann aus dem Messwert-Speicher mit den jeweils fünf zuletzt gemessenen Werten die gewünschten Einstellwerte. Smartouch kalibriert anschließend automatisch alle benötigten Aggregate auf das exakte Maß.
Mit edgeControl werden Produktionsverluste durch Tipp- oder Messfehler sowie Toleranzabweichungen der Kantenmaße eliminiert.
Das Nutsägeaggregat der tempora F1000 ist ideal für horizontale und vertikale Bearbeitungen. Es verfügt über einen leistungsstarken Motor mit 3,7 kW und 12.000 U/min und dank der zwei Servo-Achsen für elektromotorische Verstellung können Einstellungen präzise in 0,01 mm Schritten vom Bedienfeld aus angepasst werden. Das Nutsägeaggregat arbeitet im Gegenlauf und die X- und Y-Achsen ermöglichen eine flexible Positionierung und höchste Präzision.
Auf Kundenwunsch kann das Aggregat auch mit Ein- und Aussatzsteuerung ausgeführt werden.
Das Heißluftgebläse am Maschinenauslauf sorgt durch gezielte Wärmeinwirkung für die Auffrischung der Kantenfarbe. Es besteht aus zwei Einheiten für die Ober- und Unterseite des Werkstücks. Die Wärme intensiviert die Grundfarbe des Kantenmaterials und gleicht somit möglichen Weißbruch aus.
Das SET Sprüheinrichtungen optimiert den gesamten Arbeitsprozess durch Sprühsysteme für Trenn-, Antistatik-, Gleit- und Reinigungsmittel. Mit feineinstellbaren Präzisionsdüsen für minimalen Verbrauch und Rücklaufsicherung wird höchste Prozesssicherheit gewährleistet. Das Set umfasst auch je 2 Füllbehälter mit 2L Füllvolumen und besteht aus:
- Trennmittel Sprüheinrichtung
- Reinigungsmittel Sprüheinrichtung
- Antistatik Sprüheinrichtung
- Gleitmittel Sprüheinrichtung
Das patentierte advantEdge-Aggregat aus dem Hause Format4 ermöglicht eine optische Nullfuge bei der Verarbeitung von co-extrudierten Kanten- und Laserkantenmaterialien. Das Aggregat arbeitet werkstückgesteuert und kann direkt von der Bedieneinheit aktiviert bzw. deaktiviert werden. advantEdge bietet eine homogene Optik der Werkstücke mit dem Platten- und Kantenmaterial insbesondere im Hochglanzbereich. Farblich auf das Material abgestimmte Kanten sorgen für eine optische Nullfuge und ohne aufwändige Kleberwechsel bei verschiedenfarbigen Kanten profitieren Sie von erheblich reduzierten Rüstzeiten.
Die variable Vorschubgeschwindigkeit ermöglicht eine präzise Anpassung der Geschwindigkeit zwischen 12 & 20 m/min (bei classic und professional Variante), stufenlos in 1 m/min Schritten direkt vom Bedienfeld aus. Die individuellen Einstellungen können auch bequem in den Arbeitsprogrammen abgespeichert werden.
