Schwenkspindel-Fräsmaschine profil 92 M e-motion
Standard Ausstattung
- Betriebsstundenzähler
- 3-Phasen-CEE-Kupplung
- Fräseinheit mit Tischöffnung 320 mm
- Fräsanschlag 250
- Centrex-Frässchutz
- Anschlaglineale 550 mm ALU eloxiert
- e-motion Steuerung mit Touch-Funktion in Bedienpanel auf Augenhöhe
- Positionsgesteuerte Höhenverstellung
- Positionsgesteuerte Winkelverstellung +/–46°
- Positionsgesteuerter Fräsanschlag
Optionale Ausstattung
- Stufenlose Drehzahl
- Schaltkontakt zur Ansteuerung einer Absaugung
- 3-Phasen-CEE-Kupplung
- Frässpindel-Durchmesser 1 1/4'', 40 mm, 50 mm
- Spannzangenfutter OZ HSK F63
- Anschlaglineale 550 mm ALU eloxiert mit Sicherheitslinealen
- Sicherheitslineale „Integral“ 500 mm
- Ausziehrahmen 1270 mm mit Notaus
- Tischverlängerung beidseitig
- Tischöffnung 255 mm mit gesteuerten, exzentrischen Einlageringen
- Einsatzfräsvorrichtung für Fixtischfräse
- HSK 63F Frässpindel-Ø 30 mm, 40 mm, 50 mm, 1 1/4''
- Spannzangenfutter HSK F63
- Abklappvorrichtung für Vorschubapparat
- Elektrisch höhenverstellbarer Vorschub-Support
Technische Daten
- Schutzeinrichtung
- Centrex-Frässchutz
- Frässpindelschwenkung
- 2 x 46°
- Frässpindel Nutzhöhe
- 140 mm
- Fräsanschlag
- 250 mm
- Frässpindeldurchmesser
- 30 mm
- Anschlaglineal
- 550 mm, ALU eloxiert
- Frästischöffnung
- 320 mm
- Absauganschluss
- 140 mm / 80 mm
- Arbeitshöhe
- 890 mm
- Drehzahlstufen
- variabel 1.000 - 18.000 U/min
- Gewicht [kg]
- 730 kg
- Höhenverstellung
- elektrisch
- Motorleistung
- 10,0 PS (7,35 kW)
- Motorspannung
- 400 V (50Hz)
- Winkelverstellung
- elektrisch
Downloads
Produktsicherheit
Merkmale & Infos
Rüstzeiten waren Gestern: FORMAT4 profil 92 M e-motion – Die Fräsmaschine mit Doppelschwenkung und HSK 63F Werkzeugschnellwechselsystem
Die neue Tischfräse profil 92 M e-motion ist das Format4 Premiummodell für höchsten Bedienkomfort und garantiert absolute Effizienz durch geringste Rüstzeiten bei Fräsarbeiten. Die hochentwickelte Elektrospindel verfügt über eine HSK 63F Schnittstelle für ein Werkzeugschnellwechselsystem mit pneumatischer Klemmung. Der Schwenkbereich von ± 46° ermöglicht grenzenlose Bearbeitungsvielfalt. Mit der selbsterklärenden e-motion Steuerung im 15“ Touchscreen-Bedienpanel lassen sich Drehzahl, Spindelhöhe und Winkel, sowie der Fräsanschlag und sogar die Tischöffnung intuitiv und präzise einstellen. Die Speicherplätze für Werkzeuge, Spindeln und Fräsprogramme ermöglichen perfekte Wiederholgenauigkeit und kürzeste Einstellzeiten.
Gesteuerte, exzentrische Einlageringe sorgen für maximale Tischauflagefläche und verringern den Einstellaufwand speziell beim Schwenken der Spindel erheblich. Der neuentwickelte, schwere Präzisions-Fräsanschlag verfügt über zwei gesteuerte Achsen für die präzise Tiefeneinstellung des kompletten Anschlages und eine zusätzliche, unabhängige Tiefenpositionierung des zuführenden, rechten Backens. Für komfortablen Zugang bei Bogenfräsarbeiten kann der Anschlag außerdem komplett aus dem Arbeitsbereich geschwenkt werden. Wahlweise kann die Format4 profil 92 M e-motion auch mit einem elektrisch höhenverstellbaren Vorschubapparat ausgestattet werden.
Highlights
- Elektrospindel mit stufenloser Drehzahl und HSK 63F Schnittstelle
- Doppelschwenkung 2 x 46°
- Abschwenkbarer Fräsanschlag mit zwei gesteuerten Achsen
- HSK 63F Werkzeugschnellwechselsystem
- Tischöffnung mit gesteuerten, exzentrischen Einlageringen
- Intuitive e-motion Steuerung für Frässpindel, Fräsanschlag und Tischöffnung
Details & Zubehör

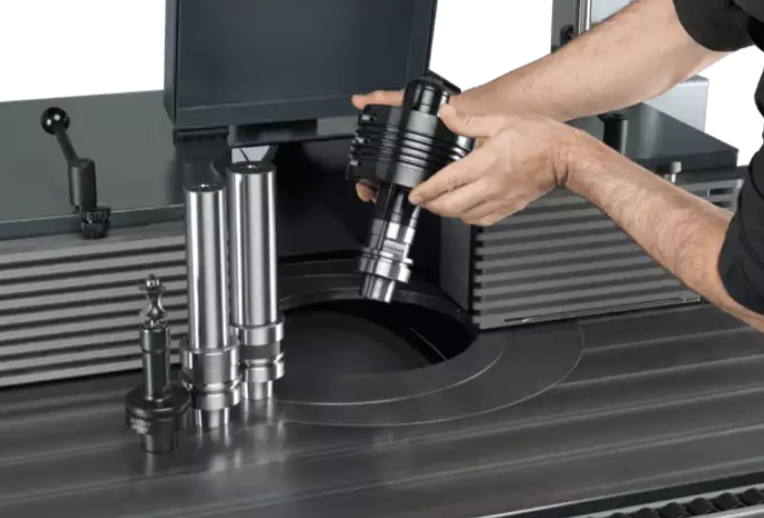

Die hochentwickelte Elektrospindel verfügt über eine HSK 63F Schnittstelle für ein Werkzeugschnellwechselsystem mit pneumatischer Klemmung.

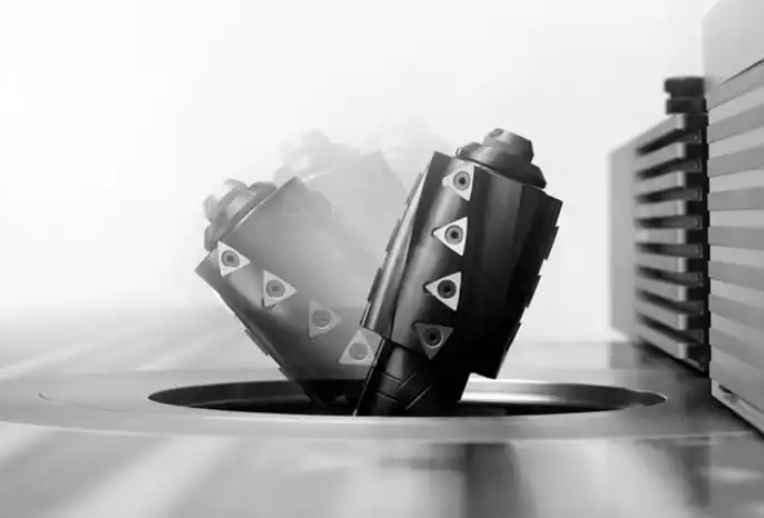

Der Schwenkbereich von +/- 46° ermöglicht grenzenlose Bearbeitungsvielfalt.

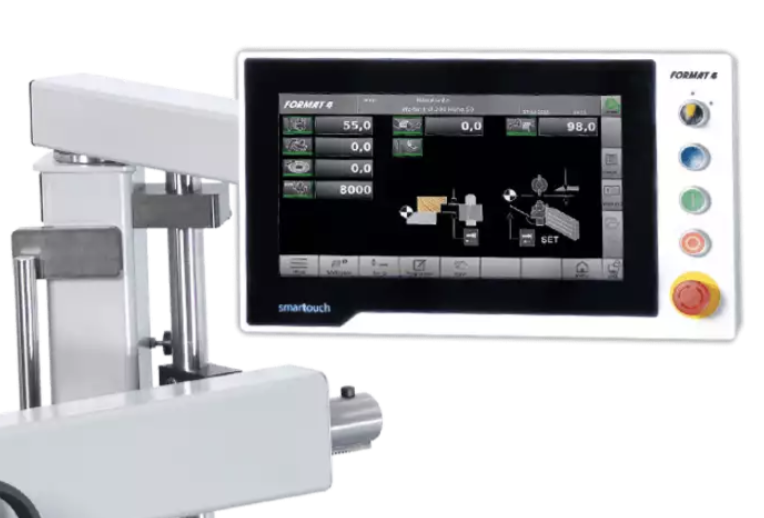

Mit der selbsterklärenden e-motion Steuerung im 15'' Touchscreen-Bedienpaneel lassen sich Drehzahl, Spindelhöhe und Winkel sowie der Fräsanschlag und sogar die Tischöffnung intuitiv und präzise einstellen. Die Speicherplätze für Werkzeuge, Spindeln und Fräsprogramme ermöglichen perfekte Wiederholgenauigkeit und kürzeste Einstellzeiten

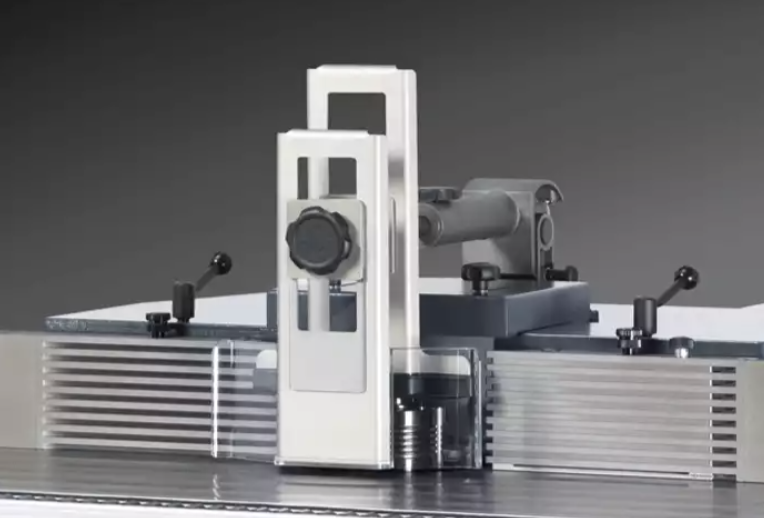

Der neuentwickelte, schwere Präzisions-Fräsanschlag verfügt über zwei gesteuerte Achsen für die präzise Tiefeneinstellung des kompletten Anschlages und eine zusätzliche, unabhängige Tiefenpositionierung des zuführenden, rechten Backens. Für komfortablen Zugang bei Bogenfräsarbeiten kann der Anschlag außerdem komplett aus dem Arbeitsbereich geschwenkt werden.

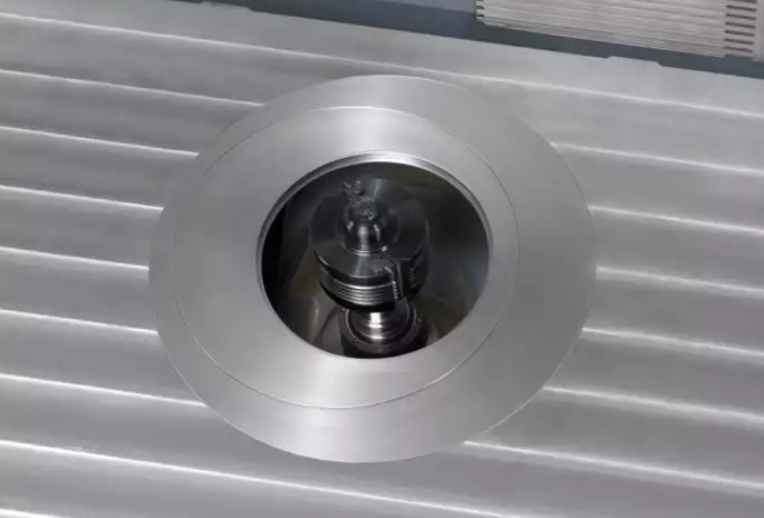

Gesteuerte, exzentrische Einlageringe sorgen für maximale Tischauflagefläche und verringern den Einstellaufwand speziell beim Schwenken der Spindel erheblich.

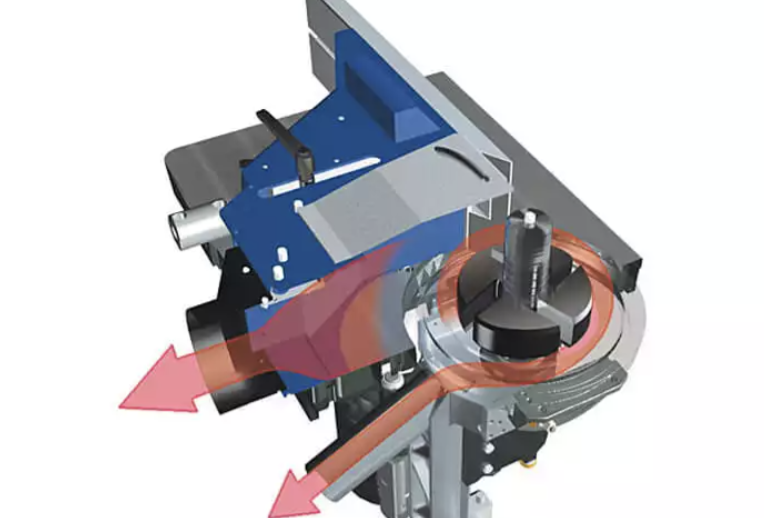

Die duale Fräsabsaugung aus Fräsanschlag und Spänefangbehälter unter dem Frästisch sorgt für eine saubere Maschine und gute Arbeitergebnisse.

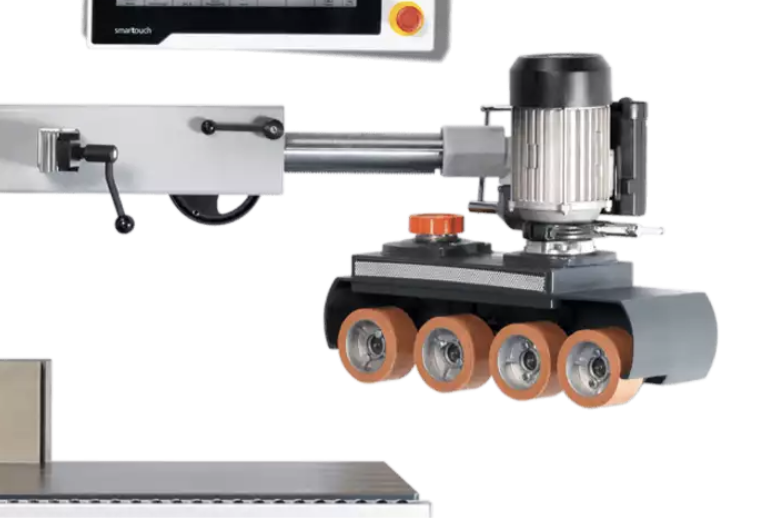

Wahlweise kann die profil 92 M auch mit einem elektrisch höhenverstellbaren Vorschubapparat ausgestattet werden.
