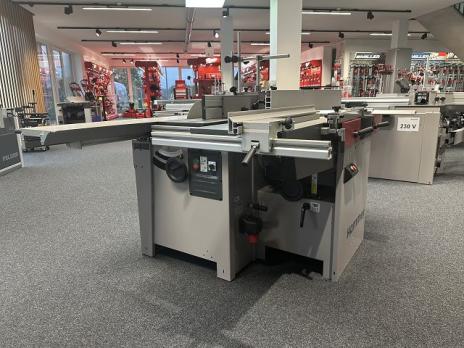

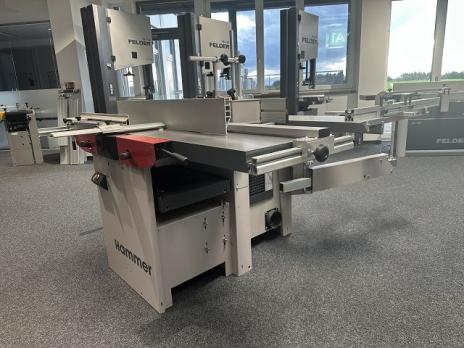

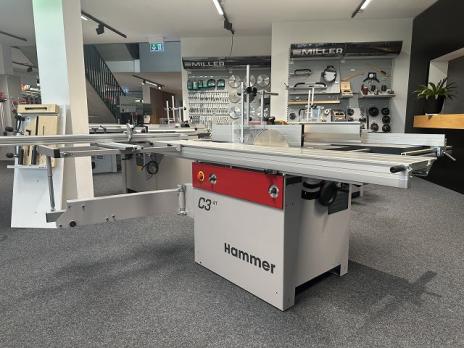

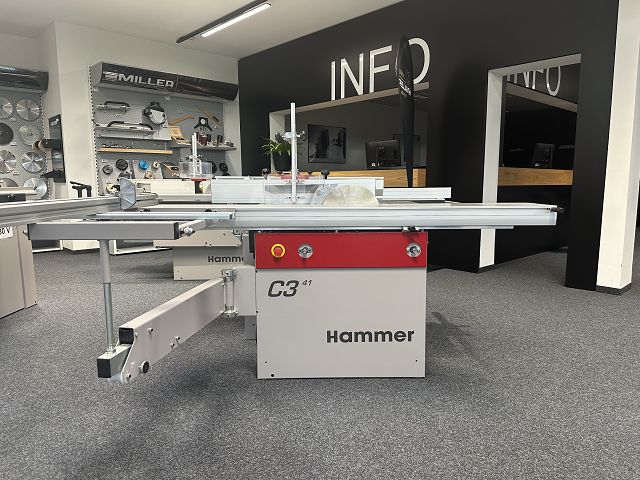

Kombimaschine C3-41 | Ausstellungsmaschine
Standard Ausstattung
- Hauptsägeblatt Ø 250–315 mm
- Kreissäge-Drehzahl 4800 U/min
- Sägeblattschwenkung 90°– 45°
- Schnitthöhe max. 103 mm
- Fräse Rechts-, Linkslauf
- 3-Messer-Automatik-Hobelwelle
- Abrichtanschlag schwenkbar 90°–45°, eloxiert
- Dickentischlänge: 600 mm
- Synchrones Vorschubgetriebe 6 m/min (50 Hz)
- Kreissäge-Frästisch 860 x 300 mm
- Frässpindel 90° mit Höheneinstellung an der Maschinenvorderseite
- Frässpindel-Ø 30 mm, 100 mm Nutzhöhe
- Fräsanschlag 220 für Werkzeug-Ø max. 220 mm
- Formatschiebetisch 800 mm, Formatschnittlänge 865 mm
- Ablänganschlag 900 mm für alle Schiebetische
Sonderausstattung
- 008 5,5 PS (4 kW) Motor, 400 V
- 074 Vorritzer Standard
- 082 Abnehmbarer Flansch für Nutwerkzeuge
- 101 Wechselbare Frässpindel D-30 mm
- 113 Multi-Einstellsystem für Hammer Fräsanschlag
- 132 Formatschiebetisch 2000 mm
- 160 Auslegertisch 1100
- 168 Ablänganschlag 1300 mm statt 900 mm
- 163 Gradrasterindexsystem für Ausleger 1100 mm
Technische Daten
- Ablänganschlag
- 900 mm
- Frässpindeldurchmesser
- 30 mm
- Formatschiebetisch
- 800 mm
- Abrichttischlänge
- 1.800 mm
- Abrichtanschlaglänge
- 150 x 1.150 mm
- Auslegertisch
- 1.100 mm
- Drehrichtung
- Fräse Rechts-, Linkslauf
- Drehzahlstufen
- Fräse 3.000/6.000/8.000/10.000 U/min, Kreissäge 4.800 U/min
- Hobelbreite
- 410 mm (Abricht)/ 406 mm (Dicken)
- Hobelwelle
- 3-Messer-Automatik-Hobelwelle
- Dickenhöhe
- 4 mm - 225 mm
- Vorschubgetriebe
- 6 m/min
- Motorleistung
- 5,5 PS (4,0 kW)
- Motorspannung
- 3 x 400 V
- Sägeblattschwenkung
- 90° - 45°
- Sägeblattdurchmesser
- 250 mm - 315 mm
- Schnittbreite
- 0 mm - 900 mm
- Schnitthöhe
- 103 mm
- Schnittlänge
- 865 mm
- Spanabnahme
- 4 mm
Produktsicherheit
Merkmale & Infos
Das Comeback der erfolgreichen Kombimaschine mit 410 mm Hobelbreite und 900 mm Schnittbreite.
Neu aufgelegt in drei Ausstattungsvarianten mit innovativen Details und für die moderne Holzbearbeitung optimiert überzeugen die C3 41, die C3 41 Comfort und die C3 41 perform auf Anhieb. Die erzielbaren Ergebnisse beeindrucken auf Solomaschinen-Niveau und mit durchdachten und praktischen Bedienkonzepten. Egal ob beim Hobeln, Sägen, Fräsen oder Bohren, die extreme Bedienfreundlichkeit, die exakten Einstellmöglichkeiten, die schnellen Umrüstzeiten und die hohe Verarbeitungsqualität geben Investitionssicherheit für viele Jahre!
Die soliden Aggregate und starken Motoren sichern langjährige Zuverlässigkeit. Für Bedienkomfort und schnellste Umrüstzeiten sorgen Hammer Detaillösungen wie das MF-Frässpindel-Schnellwechselsystem, die dual aufklappbaren Hobeltische, das MULTI-Einstellsystem, die 3-Messer-Automatik-Hobelwelle, die Schnelleinstellung für Spanabnahme und vieles mehr. Auf Wunsch kann die Hammer C3 41 auch mit der revolutionären Silent-Power Spiralmesser-Hobelwelle ausgestattet werden.
In kleinen Werkstätten, in denen ein permanenter Rundum-Zugang zur Maschine nicht möglich ist, ermöglicht die komfortable Fahreinrichtung außerdem leichte Mobilität für optimalen Zugang bei der jeweiligen Anwendung. Für Bohr- und Stemmarbeiten können Sie Ihre Hammer C3 41 mit einer Langlochbohreinrichtung ausrüsten.
Highlights
- Hobelbreite: 410 mm
- Abrichttischlänge: 1800 mm
- Schnittlänge: 865 mm
- Fräsanschlag für Werkzeug-Ø max.: 220 mm
- MF Frässpindelsystem (Option)
- Langlochbohreinrichtung (Option)
Details & Zubehör

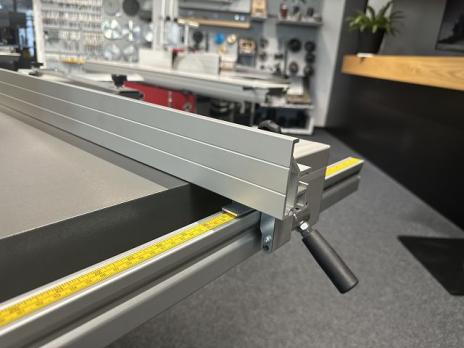

Die Schnittbreite am Kreissägetisch ist zwischen 0 und 900 mm einstellbar. Die in der Anschlagaufnahmeschiene integrierte Skala sichert das exakte Einstellen des Alu-Paralellanschlages in der gewünschten Position. Das Alu-Anschlaglineal lässt sich in Schnittrichtung stufenlos positionieren – bei der Bearbeitung von langen Werkstücken erreichen Sie so eine bessere Zuführung und sichern höchste Bearbeitungspräzsision. Bei Gehrungsschnitten mit geschwenktem Sägeblatt lässt sich das Alu-Anschlaglineal von der Hochposition in eine Schmalpostion umlegen. Die so erreichte schmale Anschlagkante erlaubt Parallelschnitte von sehr schmalen Werkstücken.
Die selbsteinstellende Hammer-3-Messer-Automatik-Hobelwelle sorgt für sekundenschnelles Messerwechseln ohne Einstellarbeiten! Die Automatik-Hobelwelle garantiert exzellent gehobelte Holzoberflächen und einfachsten Bedienkomfort. Seit 1987 hat sich das Hobelwellen-Wendemessersystem tausende Male bewährt und unseren Kunden teure Zusatzinvestitionen für herkömmliche Streifenhobelmesserwellen erspart. Dir Vorteile auf einen Blick:
- sekundenschnelles Messerwechseln ohne Einstellarbeiten
- Einweg-Hobelmesser mit je zwei Schneidfasen, günstiger Schneidenpreis
- keine teuren Einstellgeräte wie z.B. für Streifenhobelmesser notwendig
- kein zweites Hobelmesserpaar während dem Schärfzyklus notwendig
- Sensationell leise, Lärmbelastung halbiert
- 20-fache Schneidenstandzeit
- Großer Spanraum
- Ausrissfreie Hobelergebnisse
- Vier Schneidfasen
- Geringere Leistungsaufnahme

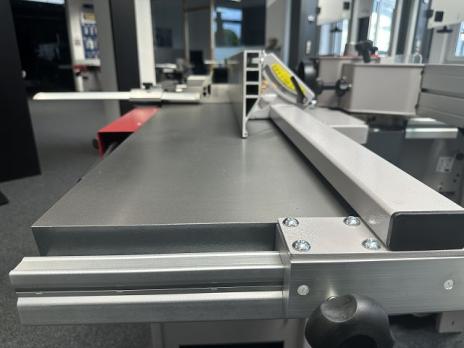

Der Hobelanschlag ist über die gesamte Hobelbreite einsetz- und fixierbar. Das Hobelanschlaglineal aus Aluminium lässt sich von 90°- 45° stufenlos schwenkbar. Die präzise Werkstückführung garantiert das lange Anschlaglineal. Für die exakte 90° und 45° Positiion sorgen feineinstellbare Endanschläge.
Der großgriffige Einstellhebel für die Abricht-Spanabnahem ist ergonomisch perfekt in das Maschinenkonzept integriert. Die Spanabnahme bei Abrichtarbeiten bis max. 4 mm erfolgt schnell, einfach und präzise ohne das Lösen von weiteren Klemmungen. Das ist Bedienkomfort der Extra-Klasse.
Die maximale Dickendurchlasshöhe von 225 mm ermöglicht die Bearbeitung von großen und schweren Werkstücken. Falls gewünscht, kann die Höhe des Dicktentisches mit dem optionalen digitalen Handrad mit einer Genauigkeit von 1/10 Millimeter eingestellt werden.
Die stark verrippten Hammer Abricht- und Dickenhobeltische sind aus massivem Maschinenguß gefertigt und sorgen für exzellente Präzision in jeder Situation. Die Breite der Abrichthobeltische entspricht jeweils der Hobelbreite, so werden Werkstücke bei Abrichtarbeiten sicher und über die gesamte Abrichthobeltischlänge geführt.

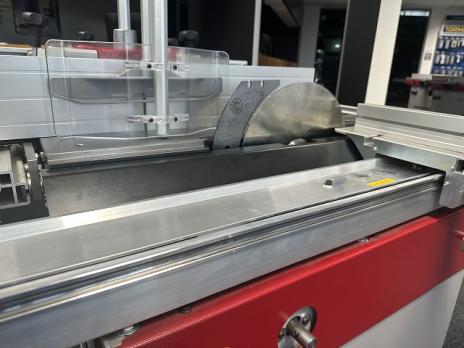

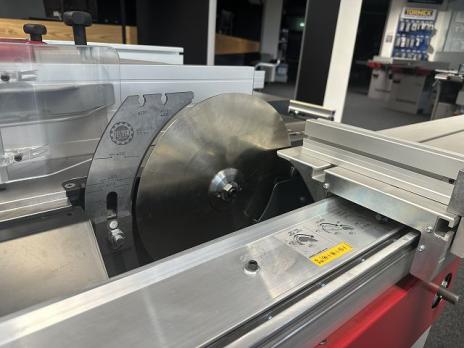

Das Hammer Kreissägeaggregat besticht durch Laufruhe, Präzision und extreme Bedienfreundlichkeit. Die große Schnitthöhe von 103 mm lässt keine Wünsche offen. Kreissägeblätter mit bis zu 315 mm Durchmesser können komplett unter den Kreissägetisch gesenkt werden. Das Kreissägeblatt ist einfach zugängig und der Sägeblattwechsel kinderleicht durchführbar.
Der stufenlose Schwenkbereich zwischen 90° und 45° sichert präzise Gehrungsschnitte. In der 90°- und 45° Position sorgen Endanschläge für die exakte Positionierung der Einstellung. Eine großdimensionierte Skala erleichtert das exakte Einstellen und Ablesen der entsprechenden Werte.
Das Vorritzaggregat sorgt für ausrissfreie Schnitte in kunststoffbeschichteten Werkstoffen. Mittels Ringsätzen ist die Schnittbreite des zweiteiligen Vorritzsägeblattes exakt auf das jeweilig verwendete hauptsägeblatt einstellbar. Der Antrieb des Vorritzsägeblattes erfolgt mechanisch gegenläufig zum Hauptsageblatt.
Jede Hammer Kreissäge kann werksseitig für den Einsatz von speziellen Verstellschlitzwerkzeugen vorbereitet werden. Das Verstellschlitzwerkzeug wird auf der Kreissägewelle aufgebaut und ermöglicht stufenlos in dier Breite einstellbare Nut-, Zapf- und Schlitzarbeiten zwischen 8 und 19,5 mm.
Platzsparend und ergonomisch optimal gelöst: die nach hinten aufgeklappten Abrichttische ermöglichen nicht nur die platzsparende Aufstellung Ihrer Hammer Hobelmaschine, sondern sichern auch einen ergonomisch richtigen Arbeitsablauf beim Dickenhobeln. Das zeitgleiche, duale Auf- und Abklappen der Abrichttische spart Zeit und ist extrem bequem. Die Abrichttische verriegeln automatisch in der 0°-Endposition.

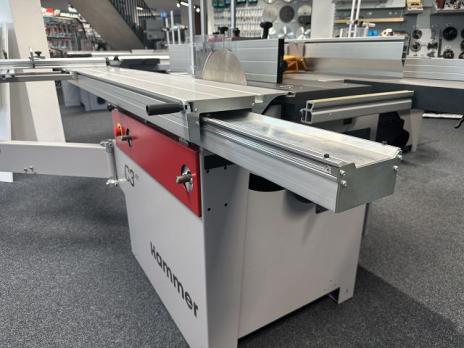

Der Alu-Formatschiebetisch gibt die Präzision vom ersten Schnitt an vor. Garantierte Hammer-Stabilität und -Präzision. Stark verripptes, gefrästes und eloxiertes Aluminium-Hohlkammerprofil sorgt in Verbindung mit dem hochwertigen Führungssystem für einen absolut spielfreien Lauf!
Stufenlos zwischen +45° und -45° einstellbar, sorgt der Ablänganschlag für präszise Winkel- und Gehrungsschnitte. Eine im Alu-Formatschiebetisch integrierte Skala erleichtert das präzise einstellen. Der Endanschlag für die exakte 90°Position garantiert absolute Präzision bei Wiederholeinstellungen. Die Längenskala am 900 mm langen Alu-Ablänganschlaglineal ist zur Bedienseite hin geneigt und ermöglicht so bequem das exakte Ablesen des gewünschten Einstellwertes. Perfekt integriert: die Ableseoptik am Anschlagbacken.
Mit Hilfe der Index-Rastbolzen kann der Winkel in 5º-Schritten und bei 22,5º fixiert werden.

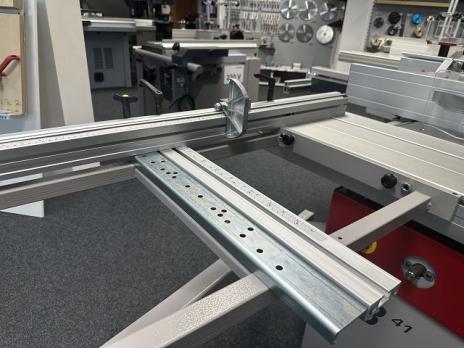

Der Auslegertisch ermöglicht die Bearbeitung großer, schwerer Werkstücke mit dem Formatschiebetisch. In Verbindung mit dem Alu-Ablänganschlaglineal 900 oder 1300 und der Ablängsanschlag-Verlängerung wird Ihre Hammer mit Auslegertisch zur vollwertigen, großen Formatkreissäge.

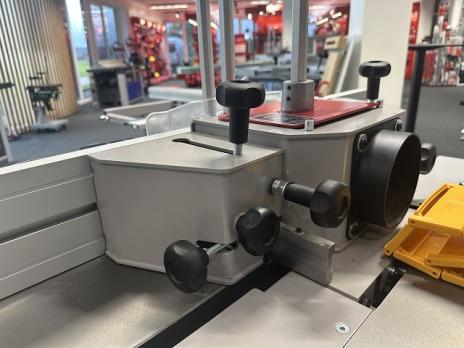

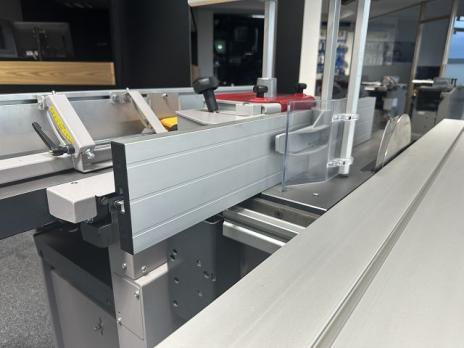

Der Hammer Fräsanschlag nimmt Fräswerkzeuge bis 220 mm Durchmesser auf. Die beiden eloxierten Alu-Anschlagschienen sind auf den jeweiligen Fräswerkzeugdurchmesser leichtgängig einstellbar. Der Einstellbereich für Spanabnahme bei Fräsarbeiten kann über die abnehmende Fräsanschlag-Anschlagschiene zwischen -5mm und +25 mm vorgewählt werden. Der Absauganschlussdurchmesser für die Späneabsaugung am Fräsanschlag beträgt 120 mm. Auf Wunsch sorgen in die Alu-Anschlagschienen einsetzbare Sicherheitelineale für eine durchgehende Anschlagfläche und noch mehr Sicherheit bei allen Fräsarbeiten.
Das MULTI-Einstellsystem ermöglicht neben der Parallelführung des Fräsanschlages vor allem die Schnelleinstellung auf den Werkzeugdurchmesser (max. 220 mm).
- Automatische Wiederholeinstellung nach Anschlagabnahme
- Parallelführung des Fräsanschlages
- Schnell- und Feineinstellung
- Einstellskala für Spanabnahme
Die Langlochbohreinrichtung wird an der Abrichtseite aufgebaut.
Die ablufttechnisch optimierte Späneabsaughaube sorgt mit großzügig gehaltenen Spanräumen für einen idealen Späneabtransport und saubere Arbeitstische.
Hohe Präzision bei Standard-Fräsarbeiten oder beim Einsatz schwerer Fräswerkzeuge - das Hammer-Fräsaggregat garantiert extreme Laufruhe und damit Präzision pur. Der Frässpindeldurchmesser beträgt 30 mm. Die ergonomisch angeordneten Bedienelemente und der leichtgängige Werkzeugwechsel überzeugen bei jeder Anwendung, Tag für Tag. Vier gut abgestufte, wählbare Geschwindigkeiten, 3000/6000/8000 und 10.000 U/min, decken die optimale Schnittgeschwindigkeit unterschiedlicher Fräswerkzeugdurchmesser hervorragend ab. Ein wichtiges Detail ist bei Hammer Standard: der Links- und Rechtslauf der Frässpindel für Ihre Sicherheit bei Fräsarbeiten.
Die Kraftübertragung der Motorleistung an Kreissägewelle oder Frässpindel erfolgt durch groß dimensionierte Poly-V Riemen-Auflagefläche. Die durch die V-Form vergrößerte Auflagefläche des Antriebriemens auf den Riemenscheiben reduziert den Schlupf und sichert damit nahezu verlustfrei die beste Kraftübertragung von Motor an Kreissägewelle und Frässpindel.
Der Standard: Frässpindel-Ø 30 mm für Standard-Fräswerkzeuge. Ideal für alle „klassischen“ Fräsarbeiten.
Sicherheitslineale für durchgehende Werkstückführung am Fräsanschlag (Wunschausstattung).
Lange und schwere Werkstücke ohne Helfer bearbeiten – mit einer Hammer kein Problem! Das weltweit tausendfach bewährte Hammer-Tischverlängerungssystem erlaubt Ihnen eine mit wenigen Handgriffen eine werkzeuglose Montage von Tischverlängerungen. Die Auflageflächen verlängern sich so um 400 oder 800 mm pro Arbeitstischseite. Das bedeutet eine Erweiterung Ihrer Tischlänge um bis zu 1600 mm!
Im Handumdrehen wechseln Sie Frässpindeln mit unterschiedlichen Durchmessern, ohne die aktuellen Einstellungen zu verändern.
Hammer Holzbearbeitungsmaschinen sind absolute Raumwunder. Durch das effiziente Maschinendesign findet eine Hammer in jedem noch so kleinem Werkstattraum Platz. Bei Bedarf sichert eine Fahreinrichtung – passend für jede Hammer – Mobilität und schafft somit zusätzlichen, freien Raum.
